在solidworks中这种视图叫做辅助视图
步骤如下:
1. 点击视图布局工具栏辅助视图(左4的按钮)
2. 选择视图中与辅助视图方向垂直的边线或者中线等等
3. 生产辅助视图,如果需要,可以进行裁剪(左9的按钮)

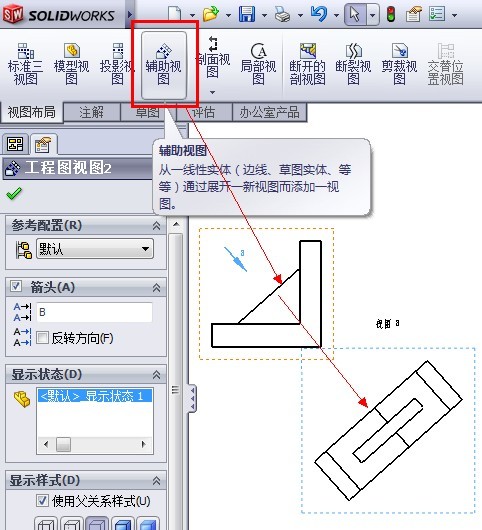

如下图所示
在solidworks中这种视图叫做辅助视图
步骤如下:
1. 点击视图布局工具栏辅助视图(左4的按钮)
2. 选择视图中与辅助视图方向垂直的边线或者中线等等
3. 生产辅助视图,如果需要,可以进行裁剪(左9的按钮)
如下图所示
这个命令怎么添加啊,求告知 ,非常感谢
