“2019财年，索尼半导体有望实现1.04万亿日元销售，图像传感器将贡献8900亿，而这其中有80%来自手机图像传感器，中国无疑是最大市场!”。索尼半导体科技(上海)有限公司总裁木村信显然自信满满。根据索尼集团10月底发布的第二季度财报，集团预计全年实现营业利润8400亿日元，半导体业务一家就会贡献2000亿日元，将近四分之一。

　　索尼图像传感器以何称霸世界?

　　“索尼早在1972年时，就开发出64像素的CCD ;1978年，量产了第一颗CCD，用在航空器上。2007，索尼第一颗CMOS图像传感器量产出货。在近五十年的时间里，索尼将匠人精神发挥到极致，不断提升图像传感器的经验、技术和产品稳定性，累计出货100亿枚芯片!” 索尼半导体事业部元器件销售市场部的黒坂俊光表示。

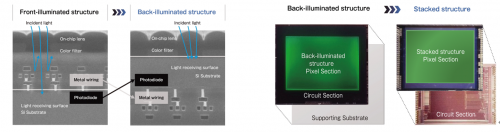

　　据介绍，索尼独家研发的背照式技术(2008年)和堆栈式技术(2012年)，都是手机拍摄效果发生巨变的划时代技术，前者将逻辑电路层与感光层反置，实现光的零损耗;后者将原来围绕感光区的逻辑电路安置到基板上，大幅提高成像效果并缩小尺寸。

　　“Quad Bayer Coding技术，可在暗光条件下，把四个像素作为一个像素输出，得到清晰图片;在拍摄高解析率高图片时，再利用逻辑电路层的算法，恢复到高像素;单个像素的曝光时间都可以调整来实现HDR技术”。对于图像传感领域的索尼黑科技，黑坂如数家珍，“TOF(飞行时间)芯片，自2018年开始搭载二手机上，今后还会用在机器人、无人机和自动生产设备上“。

　　索尼图像传感器为何还要鞭打快牛

　　索尼坦承：手机市场上多摄和大尺寸芯片需求的迅猛发展超出了索尼的预期。为了对应这一增长，索尼快马加鞭提升产量，在日本的五家半导体工厂计划到2021年3月将产能提升到每个月138,000 晶圆。在此之后，考虑到市场仍会继续增长，索尼将在长崎建立一家新的半导体生产工厂。

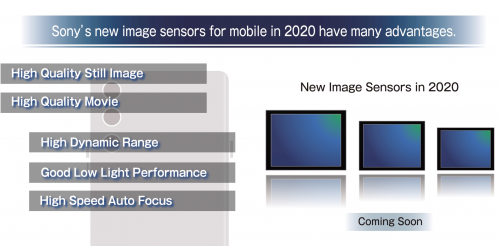

　　产能油门一踩到底，技术法码层层加纲!黑坂表示：2020年的图像传感器新品不仅将在HDR、低光照、自动对焦和高速对焦方面继续进化，还会运用技术融合创造新价值，如HDR+背景虚化，使阴影中的人物得到亮化而背景实现虚化;HDR+自动对焦，可使屋内和窗外景物实现平衡;而AF Pixel自动对焦像素技术，可使每个像素点都能在黑暗环境下快速对焦。业界传闻，索尼2020年芯片新片IMX686已经成为中国数家手机厂商热捧的拍摄利器，但索尼没有透露谁将成为第一家。

　　索尼大法果真天下无敌?

　　面对三星率先推出一亿像素芯片的问题，索尼半导体业务移动与传感系统事业部的笠井政範回应：“不应单纯讨论像素大小，我们觉得拍摄效果要整体去看待。拍摄的效果，取决于相机拍摄模组能否做到最优化，有许多因素都要共同起作用，包括HDR和快速对焦技术等。另外，手机不只拍摄静止画面。如果拍摄动态视频，一亿像素就没有太大用处。

　　针对为索尼传感器带来巨大商机的多摄趋势，索尼表示：多摄对手机拍摄效果有很大提升，特别是广角、视频拍摄、远景变焦拍摄。在多摄基础上，索尼还可加入TOF测距技术+多摄的方案，实现背景虚化;还有AR技术的加入，这都是我们相对于竞争对手的优势。

　　索尼图像传感器将如何引导手机拍照的未来?索尼半导体业务移动与传感系统事业部的星野幸三披露：我们的终极目标是让手机的拍摄效果赶上单反!下一步，我们会向大尺寸芯片的方向发展;还会将工业领域应用的偏光传感技术，以及在监控、TOF及车载传感领域的黑科技，逐渐用于手机芯片。“索尼集团有着丰富的业务，传感器应用在专业摄像产品、微单相机、车载、机器人等产品，我们的芯片要实现诸多技术诉求，这是相对竞争对手的优势，我们会继续发挥这一点。”

　　索尼传感器如何抓住中国机遇?

　　索尼技术专家坦言，对于手机拍照效果来言，图像传感器硬件与拍照算法同样重要!图像传感器搭载的众多技术，需要好的算法将它们发挥出来!因此，索尼会在图像传感器开发初期，就与中国客户交流，倾听他们的需求，实现他们的期望。木村信透露，除了要在中国继续加强服务支持职能，和利用中国合作伙伴生产芯片的逻辑层，索尼已经计划在中国设立研发团队，“中国有完整的手机生态系统，索尼要积极加入到这个生态系统当中去”!

　　面对已在中国如火如荼的5G，索尼正就视频芯片的应用与处理器厂商洽谈合作;在车载(自动驾驶)方面，索尼也在加快布局!
