一、准备工作
1、iptables防火墙是工作在网络层，针对TCP/IP数据包实施过滤和限制，属于典型的包过滤防火墙。以基于网络层的数据包过滤机制为主，同时提供少量的传输层、数据链路层的过滤功能。难以判断数据包对应于何种应用程序(如:QQ、迅雷等)。
安装netfilter-layer7补丁包的作用是为Linux内核、iptables添加相应的补丁文件，重新编译安装后提供基于应用层(第7层)的扩展功能。通过独立的l7-protocols协议包提供对各种应用层协议的特征识别与定义，便于更新。
2、整体实现过程
1、添加内核补丁，重新编译内核，重启系统并以新内核引导系统
2、给下载的iptables打补丁，并重新制作成rpm包安装
3、安装i7-protocols协议包
4、使用iptables命令设置应用层过滤规则
3、 需求描述
1、重新编译Linux内核，添加l7-filter应用层过滤补丁
2、重新编译iptables，添加l7-filter应用层过滤补丁
3、设置过滤规则，禁止使用QQ、MSN等聊天工具
4、设置过滤规则，禁止使用迅雷、电驴等下载工具
4、下载所需要的包：
Linux内核源码包：kernel-2.6.32-431.5.1.el6.src.rpm
lftp 172.16.0.1:/pub/Sources/sources/kernel
iptables源码包：iptables-1.4.20.tar.bz2
lftp 172.16.0.1:/pub/Sources/sources/iptables
layer7补丁包源码包：netfilter-layer7-v2.23.tar.bz2
lftp 172.16.0.1:/pub/Sources/sources/iptables
协议定义包：l7-protocols-2009-05-28.tar.gz
lftp 172.16.0.1:/pub/Sources/sources/iptables
5、查看系统和防火墙版本
#查看系统版本 [root@localhost ~]# uname -sr Linux 2.6.32-431.el6.x86_64 #查看防火墙版本 [root@localhost ~]# rpm -qa | grep iptables iptables-ipv6-1.4.7-11.el6.x86_64 iptables-1.4.7-11.el6.x86_64
提示：下载相应补丁包，linux内核补丁版本一定要与所下载内核版本号一致，否则打内核补丁时出现找不到文件提示！
二、实战
别忘了包组~
yum groupinstall -y "Desktop Platform Development" yum groupinstall -y "Server Platform Development" yum groupinstall -y "Development tools"
1、解压并编译内核
useradd mockbuild //添加安装src格式的软件包需要的用户 rpm -ivh kernel-2.6.32-431.5.1.el6.src.rpm //安装内核会在当前用户目录下生成一个rpmbuild目录，而目录中有我们需要源码格式的内核文件 tar xf rpmbuild/SOURCES/linux-2.6.32-431.5.1.el6.tar.bz2 -C /usr/src/ cd /usr/src/ ln -sv linux-2.6.32-431.5.1.el6/ linux //切换目录为内核创建软链接，也可以重命名为linux；建议创建链接文件
2、给内核打补丁
tar xf netfilter-layer7-v2.23.tar.bz2 -C /usr/src/ //解压缩layer7 cd /usr/src/linux //切换到内核目录为内核打补丁 patch -p1 < ../netfilter-layer7-v2.23/kernel-2.6.32-layer7-2.23.patch cp /boot/config-2.6.32-431.el6.x86_64 /usr/src/linux/.config //拷贝当前系统的config编译配置文件为模板编译内核 make menuconfig //配置内核参数
配置内核参数
按方向键"↑ ↓"选择内核参数，以"--->"结尾的表示还有子选项，按回车键进入子选项； "← →"选择菜单项；"Tab"键切换到菜单项
空格键选择内核编译类型：
[ ]:空选型表示不需要再新内核中使用该功能。
[M]:表示将此项功能编译为模块，以便在需要时加载。
[*]:将此功能直接编入新内核，作为内核的一部分。

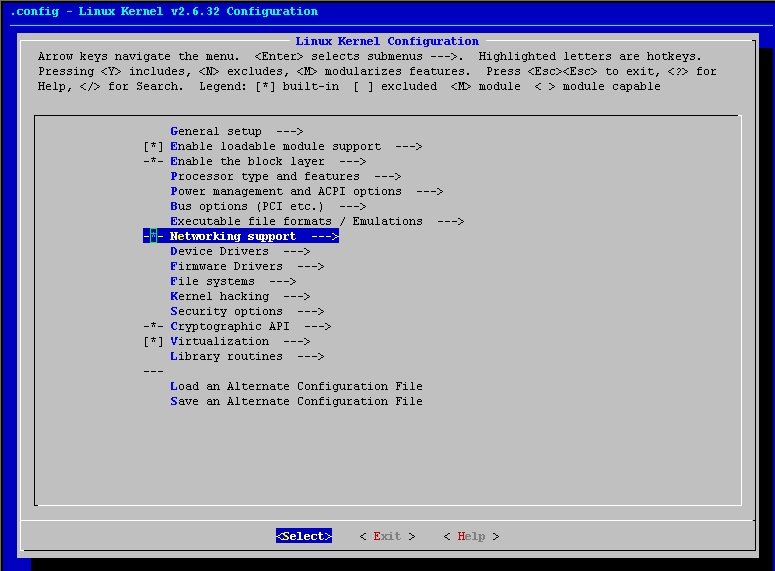

执行完"make menuconfig"命令后会进入内核编辑模式，紫色表示选中，按回车进入下一级菜单；如下图
【图1】

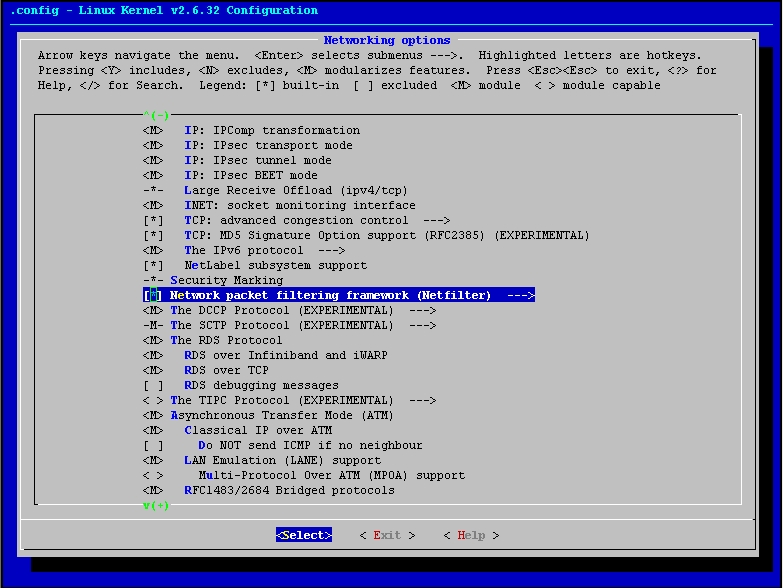

【图2】选中的内核参数，按回车键进入下一级菜单：
【图3】选中的内核参数，按回车键进入下一级菜单：
【图4】选中的内核参数，按回车键进入下一级菜单：
【图5】选中的内核参数，按"空格键"选择为"<M>"表示编译成内核模块，启用这一项表示让内核支持7层过虑功
图5选择Exit退出到图1页面

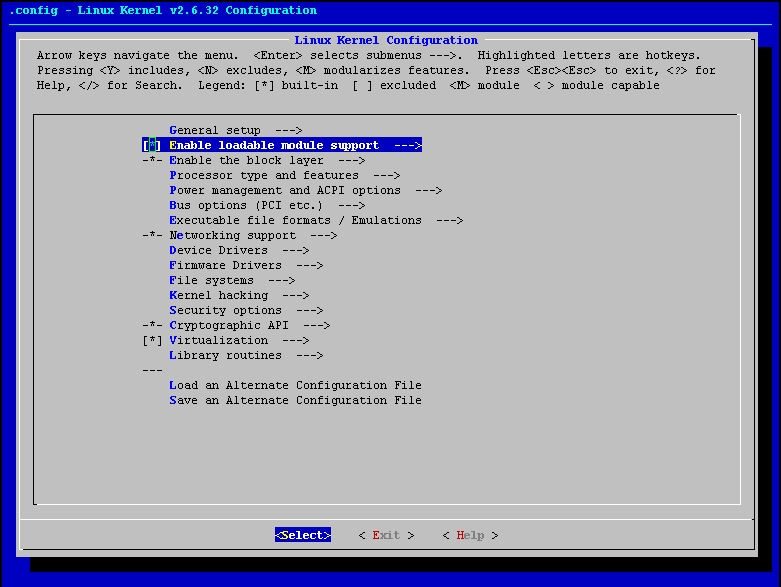

选择"【图6】"选中的内核参数，按回车键进入下一级菜单：
取消【图7】选中的内核参数，不编译此项功能：

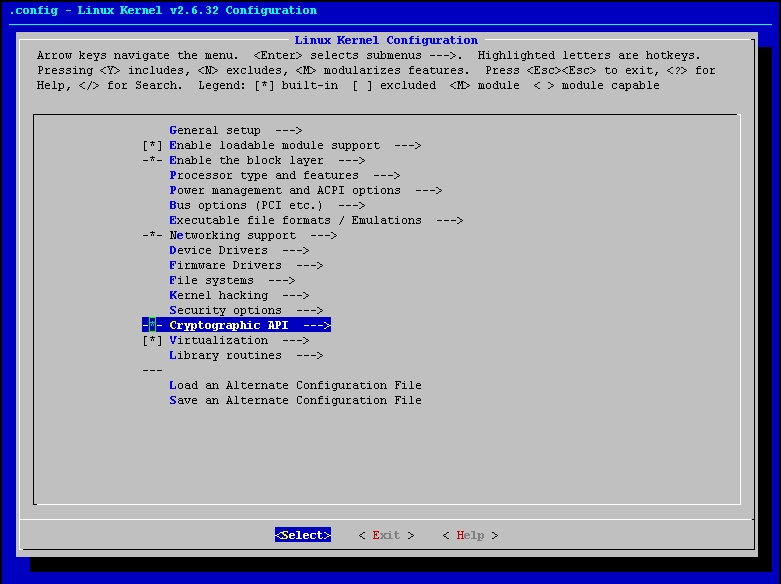

选中【图8】内核参数，按回车键进入下一级菜单：
取消【图9】选中的内核参数，不编译此项功能：

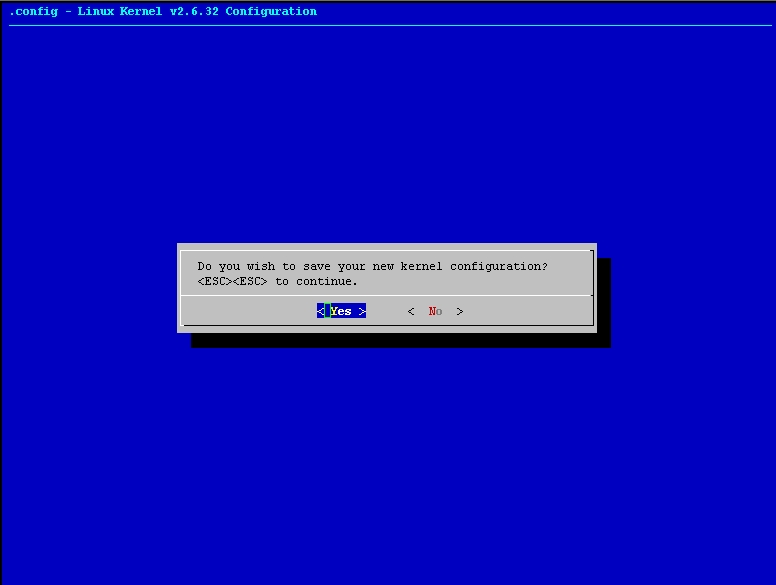

一直选择Exit，直至出现【图10】中提示，选择"Yes"保存并退出：
注释：【图6】到【图9】不编译那两项内核参数的原因是因为，我们是从红帽下载的最新的内核文件，虽然版本看着像是有点老，但这是红帽一惯的命名风格，其实内核文件中包含了目前最新内核的新特性；而netfilter-layer7并不支持新的内核，于是就改了netfilter-layer7文件让它支持新的内核；从红帽官方下载的内核文件在编译时需要密钥验证，我们又没有密钥，所以就去掉上面那两项内核参数，在编译时不让检查密钥验证，这样我们就能顺利的编译安装通过了。而netfilter-layer7文件点上面的链接可以直接下载，我已上传到51cto上面，但是在下载前需要登录51cto；当然如果不使用这里的netfilter-layer7，从官方网站下载也可以，但是那就要下载老一点版本的内核了，其他做法都是一样的。
3、编译并安装内核
注：执行下面命令编译安装内核，与平时安装源码包的方式不尽相同，编译内核是个漫长的过程，根据电脑性能不同编译的时间也不尽相同，但至少也要30分钟左右
make make modules_install make install
4、重启系统，启用新内核
编译安装完成后重启系统，在grup引导菜单中选择新编译的内核CentOS(2.6.32)启动系统：
5、编译iptables
tar xf iptables-1.4.20.tar.bz2 cd iptables-1.4.20 cp /usr/src/netfilter-layer7-v2.23/iptables-1.4.3forward-for-kernel-2.6.20forward/* /root/iptables-1.4.20/extensions/ //为iptables打补丁 service iptables stop //编译之前停止iptables服务 cp /etc/rc.d/init.d/iptables /root/ //备份iptables服务脚本 cp /etc/sysconfig/iptables-config /root/ //备份iptables-config rpm -e iptables iptables-ipv6 --nodeps //卸载原来的iptables ./configure --prefix=/usr --with-ksource=/usr/src/linux make && make install //重新安装编译 cp /root/iptables /etc/rc.d/init.d //把备份的服务脚本复制回去 cp /root/iptables-config /etc/sysconfig
6、为layer7模块提供其所识别的协议的特征码
tar zxvf l7-protocols-2009-05-28.tar.gz //解压缩l7-protocols协议包 cd l7-protocols-2009-05-28 make install
此时整个内核编译就成功安装升级完成了，现在只需要编写iptables规则就可以对7层协议做相应的限制和过滤了。
支持的layer7应用层协议
匹配格式：iptables [-t 表名] -m layer7 --l7proto 协议名
支持以下常见应用层协议：
QQ：腾讯公司QQ程序的通讯协议
msnmessenger：微软公司MSN程序的通讯协议
msn-filetransfer：MSN程序的文件传输协议
xunlei：迅雷下载工具使用的协议
其他应用层协议：http、ftp、dns、imap、pop3等
示例：过滤使用QQ协议的转发数据
iptables -A FORWARD -m layer7 --l7proto qq -j DROP
除了针对应用层协议过滤之外，还支持以下过滤方式：
根据时间过滤
匹配格式：-m time --timestart 起始时间 --timestop 结束时间 --weekdays 每周的那些天
时间格式以24小时制表示，如早9:30 晚18:00
每周一至周日对应的英文缩写表示为：Mon、Tue、Wed、Thu、Fri、Sat、Sun 也可以使用数字表示周一至周日，如：1、2、3、4、5、6、7
根据并发连接数过滤
匹配格式：-m connlimit --connlimit-above 上限数
根据字符串过滤
匹配格式：-m string --string “字符串” --algo {bm|kmp}
algo是一种算法(算法指的是用于比对数据包字符串的特定方法)，可以为bm或kmp，其中任意即可
查看都支持哪些协议：
ls l7-protocols-2009-05-28/protocols/
下面我们以一个案例来设置iptables的7层过滤规则
Client为虚拟机，系统：Windows XP 网卡：使用网上类型为Vmnet2 IP：192.168.254.60 网关：192.168.254.61
Iptables为虚拟机，系统：Centos6.4_x86_64 网卡：eth1为内网的网关使用网上类型为VMnet2；eth0为外网IP使用网卡类型为桥接.eht1 IP：192.168.254.61 eth0 IP：172.16.12.1
案例描述:在Iptables服务器上面做7层防火墙过虑限制客户端不能上QQ、用迅雷下载数据
1、在Iptables Server上开启路由转发功能：
[root@localhost ~]# vim /etc/sysctl.conf net.ipv4.ip_forward = 1 [root@localhost ~]# sysctl -p //执行此命令让其生效
2、查看nf_conntrack模块是否加载：
[root@localhost ~]# lsmod | grep -w nf_conntrack
如果没有装载：
modprobe nf_conntrack //装载nf_conntrack模块
3、查看内核连接追踪功能是否开启：
[root@localhost ~]# sysctl -a | grep acct kernel.acct = 4 2 30 net.netfilter.nf_conntrack_acct = 1 //如果该值为0，修改为1 [root@localhost ~]# vim /etc/sysctl.conf net.netfilter.nf_conntrack_acct = 1 [root@localhost ~]# sysctl -p //使之生效
也可使用此项命令修改，但一重启系统便会失效
[root@localhost ~]# sysctl -w net.netfilter.nf_conntrack_acct=1
4、添加一条SNAT规则参实现让内网访问外部网络：
ptables -A POSTROUTING -s 192.168.254.0/24 -j SNAT --to-source 172.16.12.1
设置规则：拒绝QQ登录与使用迅雷下载
iptables -A FORWARD -s 192.168.254.0/24-m layer7 --l7proto qq -j DROP iptables -A FORWARD -s 192.168.254.0/24-m layer7 --l7proto xunlei -j DROP

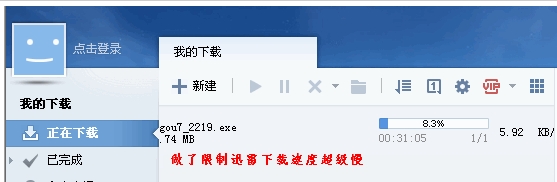

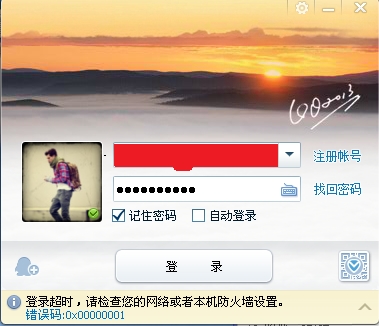

验证如下图：
