【EXT3的基本介绍】
1、EXT3文件系统存储单位是“块”，就好比NTFS的“簇”。格式化硬盘或分区时将所有磁盘空间分成若干个大小相同“块”。“块”大小是可以在格式化指定，也可以采用默认的。
2、块是EXT3文件系统中的数据存储单元，每个块都有一个唯一编号，从0开始。0号块起始于文件系统起始扇区。
3、EXT3文件系统将若干个块组成“块组”，每个块组大小相同。但是由于块的总数不一定是块组的整倍数，所以最后一个块组相对于其他块组要小。
4、每个块组都对应一个块组描述符，这些块组描述符统一放在文件系统的前面，对块组进行管理。
5、EXT3文件系统使用“i节点”来记录文件的时间，大小，块指针等信息；用目录项描述文件名和节点号，通过节点号就能访问其节点信息了。
6、在整个文件系统的头部，是超级快，用以描述文件系统的综合信息。
如下是EXT3文件系统的结构图
【分析超级快】
EXT3的超级块起始于文件系统的第2号扇区，占用两个扇区，0-1号扇区被引导程序占用。EXT3的超级快是一个非常重要的扇区，它记录了文件系统的很多参数。如果超级快损坏文件系统将不可用
如下是超级块的一些常见参数：
0x00~0x03：文件系统中包含的i节点总数。
0x04~0x07：文件系统中包含的总块数。
0x08~0x0B：保留块数，文件系统给自身保留的块数量。
0x0C~0x0F：空闲块数，既当前文件系统的可用块数量。
0x10~0x13：空闲i节点数，当前文件系统的可用i节点数量。
0x14~0x17：第一个数据块，既0号块组的起始起始块号。
0x18~0x1B：块大小描述值，块大小=2的N次方*1024字节，N为改参数。
0x1C~0x1F：段大小描述值，与块大小描述值相同。
0x20~0x23：块组大小描述值，既每块组中的块数量。
0x24~0x27：每块组中包含的段数，与块组大小描述符相同。
0x28~0x2B：每块中包含i节点数。
…………
此处省略部分参数解释
【分析块组描述符表】

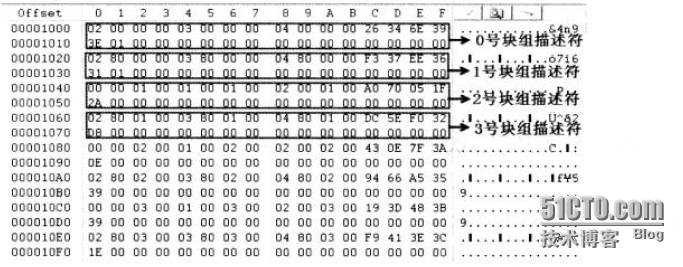

EXT3文件系统的块组描述符表起始于超级块下面的一个块，每个块组描述符占32个字节，多个块组描述符组成了块组描述符表。如下图：是使用“Winhex”打开的块组描述符表。
块组描述的参数解释如下：
0x00~0x03：该块组的块位图起始块号。
0x04~0x07：该块组的i节点位图起始块号。
0x08~0x0B：该块组的i节点表起始块号。
0x0C~0x0D：该块组的空闲块数，既可用块数量。
0x0E~0x0F：该块组的空闲i节点数，既可用i节点数量。
0x10~0x11：该块组的目录总数。
0x12~0x13：填充。
0x14~0x1F：未用。
超级块和块组描述符表的是非常重要的，如果超级块或者块组描述符损坏，会导致文件系统不可以，因此文件系统对他们都有备份。如果文件系统不具有“稀疏超级块特性”，那么每个块组中都有超级块以及块组描述符；如果文件系统具有“稀疏超级块特性”，那么只会在3、5、7的幂中才会有备份（如：1、3、5、7、9、25、49等）。
【块位图分析】
EXT3文件系统中以块为存储单位，若干个块又组成了一个块组，在块组中块的使用情况用块位图来记录。块位图的主要特点如下：
1、每个块组中都块位图，块位图的地址在该块组描述符中有指定。
2、对于含有超级块、块组描述表以及它们的备份的块组，块位图位于块组描述表的下一个块；否则，则位于块组的第一个块。
3、在创建文件系统的时候，系统会将每个块组中的块数和块位图中的位数设置为相同。因此保证了块位图的每一位对应一个块。
4、块位图中的每个字节对应8个块（1字节=8位），第一个块对应该字节的最低位（例如：某字节的值为0xFE，转换成二进制为11111110，则第一个块对应最低位0）。如果某个块的对应为没有设置，那么则表示此块目前未使用；否则，则表示此块以使用或者是不可用。
5、计算块在文件系统中的绝对位置的公式如下：
文件系统的绝对块号=（当前偏移量-块位图的起始位置）* 8 + 块组在文件系统中的起始位置
【i节点位图分析】
EXT3文件系统中使用i节点来描述文件的元数据，i节点的使用情况由块组中的i节点位图来记录。i节点位图的基本特点如下：
1、每个块组中都有i节点位图，i节点位图的地址在该块组描述符中指定。
2、i节点位图的位置在块位图的下一个块，和块位图一样，i节点中的每个字节对应8个i节点，第一个i节点对应该字节的最低位。
3、由于i节点位图的大小小于一个块，所以i节点的大小需要使用块组描述符中i节点数除以8得出i节点位图的大小。
4、i节点从1开始编号，既第一个i节点是1号i节点而不是0号i节点。
5、计算文件系统中绝对i节点公式如下：
文件系统中绝对i节点=（当前偏移量-i节点位图的起始位置）* 8 + 改块组的第一个i节点号
【i节点分析】
EXT3文件系统的i节点用来存储除文件名以外的所有信息，i节点的主要特点如下：
1、文件系统中每个块组都有自己的i节点，每个文件或目录占用一个i节点，若干个i节点组成i节点表。
2、i节点位于i节点位图的下一个块，在超级块中记录了文件传统中i节点的总数，在块组描述符中记录了本块组i节点的总数。
3、每个i节点的大小为128字节，也可以定义大于128字节的“大i节点”。
4、每个i节点都有编号，第一个i节点编号为1，1~10号i节点为系统保留，2号i节点被分配给根目录使用。
5、如果已知一个i节点号，计算该i节点所在的块组公式如下：
（i节点号-1）DIV 每块组i节点数

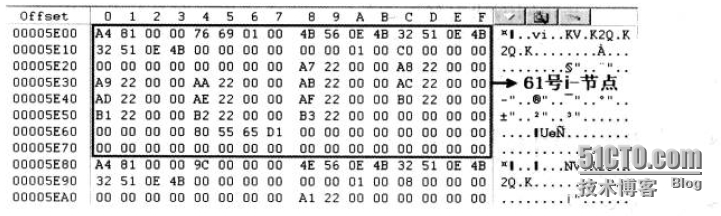

如下：是使用Winhex打开的一个完整的i节点

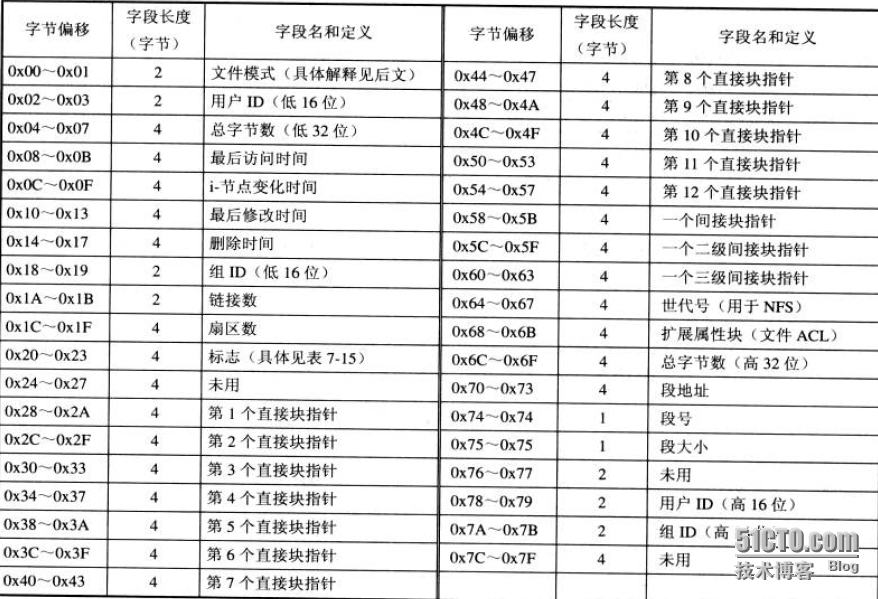

如下：是各参数的解释
这里重点解释一下“直接块指针”和“间接块指针”。
在EXT3文件系统中一个有15个块指针，分别是12直接块指针、1个间接块指针、1个二级间接块指针、1个三级间接块指针。12个直接块指针直接指向文件的内容，如果文件的内容大于12个块，那么第13个间接块指针所指向的块记录直接块指针而不是文件内容，直接块指针再指向文件内容。如果间接块指针也不够用时，就需要二级间接块指针了，二级间接指针指向的块记录间接块指针。以此类推，不做多解释，如果二级间接块指针还不够用时就需要三级间接块指针了。
【分析目录项】
目录项用来存放文件或目录的i节点号、目录项的长度、文件名等信息，他们存储在分配给目录项的块中。目录项的主要特点如下：
1、目录项存储在目录区中，i节点内有描述目录区地址的块指针。
2、目录项的长度是不固定，随文件名的长度不同而不同，文件名最长为255个字符。
3、虽然目录项的长度不固定，但是其长度一定是4字节的倍数，如果文件名不够4字节的倍数，则在尾部填0补齐。
4、目录区中的前两个项一个是“.”和“..”，分别表示当前目录和上一级目录。
5、每个目录项中有一个长度值指向下一个目录项，最后一个目录项的长度则指向本块的结尾处。

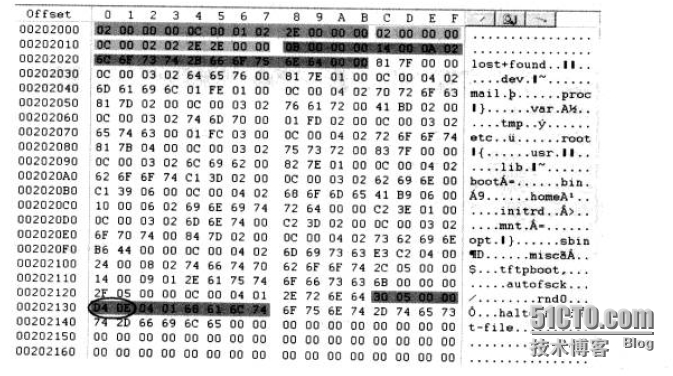

如下：是使用Winhex打开的文件系统根目录

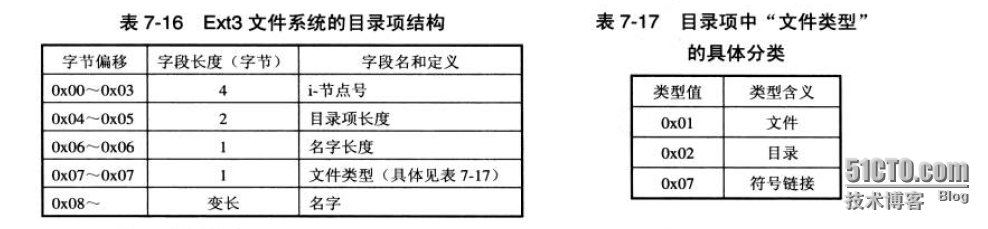

其中各目录项的解释如下：
【分析EXT3文件系统的底层存储结构】
EXT3文件系统首相被分成若干个块组，并通过块组描述符描述这些块组，所有块组描述符组成块组描述表，块组描述表位于超级块的下一个块。文件以块为单位进行存储，每个文件都有自己的i节点以及目录项，i节点中记录了文件的大小、时间信息、块指针等信息，而目录项则记录了文件的i节点号、文件名等信息。将i节点和目录项结合起来分析，就可以得出文件的所有信息，并通过块指针定位到数据存放的地址，块指针所指向的块就是文件的内容。

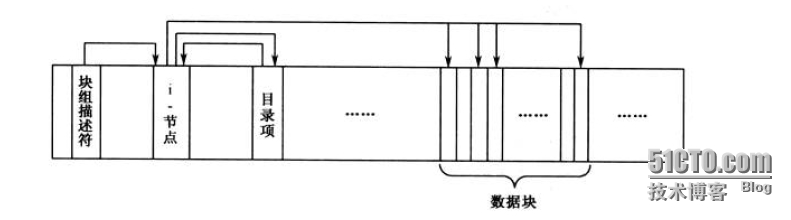

综合上述，EXT3文件系统可以用一副图来描述其内部结构。如下图：
分析EXT3内部存储结构的步骤如下：
1、读取超级块和块组描述符的参数
超级块位于2号扇区，从超级块中可以获取一下参数。
块大小、每块组包含的块数、每块组包含的i节点数、i节点大小等等。
块组描述符位于超级块的下一个块，从块组描述符中可以获取一下参数。
该块组i节点表的起始位置等等。
2、读取i节点表
我们知道1~10号i节点为系统 保留，2号i节点被分配给根目录使用，所以我们找到2号i节点，根据i节点中的直接块指针可以找到根目录。
3、读取根目录区
根据i节点的直接块指针，我们找到了根目录，我们可以在根目录项中分析我们需要的目录i节点，并计算出该目录所在的块组。计算公式如下：（目录i节点号 - 1）DIV 每块组中的i节点数
计算出该目录所在的块组之后，还需要计算出该i节点号对应该块组的几号i节点。计算公式如下：
[（目录i节点号 - 1）MOD 每块组中的i节点数 ] + 1
4、读取子目录区
根据上述的方法我已经可以定位到子目录区了，在子目录中我们可以分析我们需要的子目录或文件i节点了。如果是文件，则查看i节点内的直接块指针所指向块的内容，如果有间接指针，则分析间接指针。如果还有子目录，则按照上述的方法进行计算块组，计算块组中的i节点号即可。
呼...终于写完了，下班后本来没打算写的，后来还是坚持写下来了。虽然以是凌晨了，不过感觉还是挺值得的。只要坚持，没有什么事做不到的，相信自己。
作者：邓奇
