Netfilter简介

　　Linux下的包过滤防火墙，可以运行在2.4,2.6内核上；集成在内核中，不是系统的一个守护进程；对OSI模型中2，3，4层进行处理；只能对数据包头进行处理；可以用iptables命令来进行规则的配置；代替了ipchains；可以从http://www.netfilter.org查到更多资源。

基本的Netfilter编译选项

　　为了运行iptables，需要在内核配置期间，选择以下一些选项，不管你用make config或其他命令。
在内核配置文件中要启用一些较重要的选项包括Netfilter连接跟踪、日志记录和包过滤。（请记住iptables通过用由Netfilter提供的内核中框架来建立一个策略）。
在Network Packet Filtering Framework（Netfilter）中还有两个额外的配置选项――Core Netfilter Configuration（核心Netfilter配置）和IP：Netfilter Configuration（IP：Netfilter配置）。

核心Netfilter配置

　　核心Netfilter配置选项中包含的一些得要选项都应该被启用：
Comment match support（comment匹配支持）；
FTP support（FTP协议支持）；
Length match support（数据包长度匹配支持）；
Limit match support（Limit匹配支持）；
MAC address match support（MAC地址匹配支持）；
MARK target support（MARK目标支持）；
Netfilter connection tracking support（Netfilter连接跟踪支持）；
Netfilter LOG over NFNETLINK interface（Netfilter通过NFNETLINK接口记录日志）；
Netfilter netlink interface（Netfilter netlink接口）；
Netfilter Xtables support（Netfilter Xtables支持）；
State match support（state匹配支持）；
String match support（string匹配支持）；

IP：Netfilter配置

　　ECN target support（ECN目标支持）；
Full NAT（完整NAT支持）；
IP address range match support（ip地址范围匹配支持）；
IP tables support（IP tables支持，filtering/masq/NAT需要）；
IPv4 connection tracking support（IPv4连接跟踪支持，NAT需要）；
LOG target support（LOG目标支持）；
MASQUERAD target support（MASQUERAD目标支持）；
Owner match support（owner匹配支持）；
Packet filtering（包过滤支持）；
Packet mangling（包修改支持，常用于改变包的路由）；
Raw table support（RAW表支持，NOTRACK/TRACE需要）；
Recent match support（recent匹配支持）；
REJECT target support（REJECT目标支持）；
TOS match support（TOS匹配支持）；
TOS target support（TOS目标支持）；
TTL match support（TTL匹配支持）；
TTL target support（TTL目标支持）；
ULOG target support（ULOG目标支持）；

Netfilter工作的位置

　　Netfilter是以模块的方式存在于Linux中，每当Linux多一个Netfilter的模块就代表着Linux防火墙的功能多了一项，当然其功能也随之增加。其中/lib/modules/2.6.18-164.el5/kernel/net/ipv4/netfilter目录下所存放的模块只能工作在IPv4的网络环境下；如下图所示：

　　/lib/modules/2.6.18-164.el5/kernel/net/ipv6/netfilter目录下所存放的模块只能工作在IPv6的网络环境下，如下图所示：

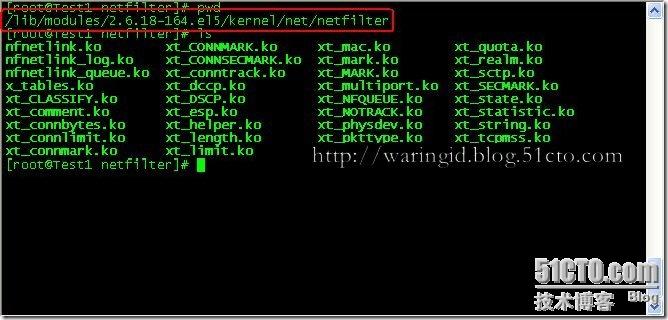

　　以上的两个目录的模块有个共同的特性，　都与“协议”有关，　因此，在使用这些模块时，必须特别留意哪些模块只能使用在哪个协议下。Linux自2.6.14版本开始，　其内含的Netfilter模块在设计上有了重大的改变，Netfilter组织希望模块与“协议”无关，所以就目前情况看来已有部份模块可以达到这样的要求其路径为/lib/modules/2.6.18-164.el5/kernel/net/netfilter如下图所示：

Netfilter的命令结构

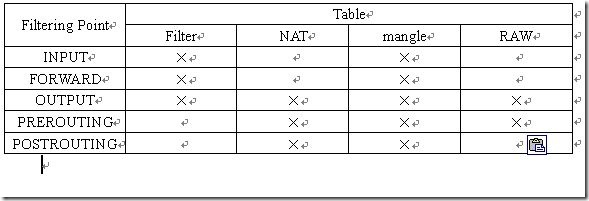

　　了解了Netfilter的结构后应该清楚以上的模块只是提供了某些过滤匹配的功能而已，如果我们希望Netfilter能为我们做些事，那我们就需给Netfilter执行“规则”，有了规则后，Netfilter才会知道哪些封包是可以被接受的，哪些封包是必须除掉的，　又有哪些封包是必须以特殊方式来处理的。而给予Netfilter规则的方式则是将规则填入到一块有结构性的内存中，这样，Netfilter就会依照防火墙管理人员所给的命令来执行。该内存就是俗称的表，表是防火墙的最大集合，包含链和规则；表包括filter table过滤表；nat用于地址转换；mangle俗称矫正表和RAW表。链则是规则的集合。
匹配：满足的条件，如源地址，端口等。
方法：对条件做出处理，accept,drop等。

　　Filter表是Netfilter内最为重要的机制，其任务为执行数据包的过滤动作，也就是防火墙的功能；包含INPUT、OUTPUT和FORWARD链，用于处理输入、输出和转发包。filter表是缺省的表。
NAT（Network Address Translation）也是防火墙上一个不可或缺的重要机制，它的功能类似于IP分享器，只是相应功能更加强大。用于处理网络地址翻译。（包含与masquerading 相关的功能)；包含PREROUTING（路由前）；POSTROUTING（路由后）OUTPUT　输出（很少用到)共３个链。
Mangle表用于处理特殊包的矫正，包含两个链PREROUTING (路由前)，POSTROUTING（路由后）。在流量控制和Qos应用中，经常会用到mangle表。
RAW表负责加快数据包穿越防火墙机制的速度，借此提高防火墙的性能。

Netfilter的Filter机制

　　Filter作为Netfilter中的防火墙分类，首先需明确“数据包的分类”，以下图所示，假设在计算机上装有两片网卡，并且在计算机上分别执行Httpd及Firefox两个程序。


INPUT类型：所谓INPUT类型是指网络上其它主机送给本机处理（Local Process）的数据包，例如当网络上的其它使用都来访问本的的HTTPD服务时就会产生这种类型的数据包。
OUTPUT类型：如果是本机Process所产生的数据包，即为OUTPUT类型的数据包。例如，当使用者在本机上启用Firefox去访问网络上的其它主机时就会产生这种类型的封包。
FORWARD类型：如果数据包对本机而言只是“路过”，那么这就属于FORWARD类型的数据包。当本机执行Router的角色就会有FORWARD类型的数据包。

INPUT链：当我们需要保护本机的HTTPD这个Process时，我们应该选择INPUT类型的数据包。例如，我们可以在INPUT链中描述：“如果进来的数据包是要到本机的TCP Port 80，而且数据包是由192.168.2.1主机送来的，就将该数据包丢弃掉”，这样就可以达到保护Httpd这个Process的目的。所以，INPUT链是用来存放过滤INPUT类型数据包的规则的，也就是说，INPUT链是用于“保护”本机的机制。

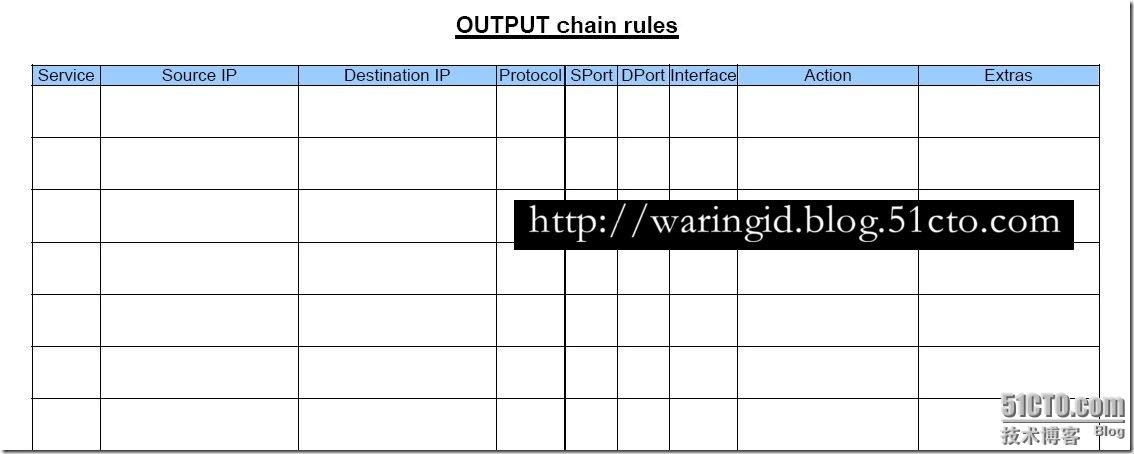

OUTPUT链：如果我们要限制使用者不得在“本机”上以Firefox来浏览www.163.com网站，那么需要限制OUTPUT类型的数据包。那么在OUTPUT链中的描述为：“如果数据包是本机Process所产生的，并且数据包是送往www.163.com的TCP Port 80时，就将该数据包丢弃掉。”所以，OUTPUT链是用来存放过滤OUTPUT类型数据包的规则的，也就是说，OUTPUT链是用于“限制”本机应用程序的连接机制。

FORWARD链：如下图所示，如果图中防火墙用来保护WEB Server，那么就应该限制FORWARD类型的数据包，因此可以在FORWARD链中这样描述：“如果数据包是由192.168.2.10主机送出，并且数据包是要送到WEB Server的TCP Port 80端口，那么就将该数据包丢弃掉。”所以FORWARD链是用来存放过滤FORWARD类型的数据包的规则，也就是说，FORWARD链是用来保护防火墙后面的主机。

规则的匹配

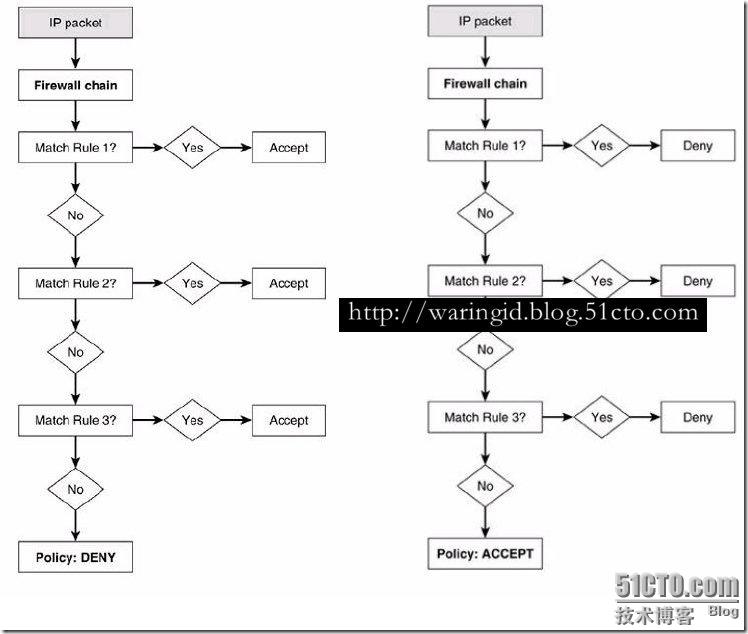

　　规则按照顺序匹配；当第一个规则匹配后（DROP,ACCEPT,REJECT)，通常会退出链。规则也可以多次匹配，比如LOG规则在前面，后面的ACCEPT也会匹配，如果检测不到匹配的规则，那么默认的链策略会生效。设置防火墙策略有两个基本原则：默认禁止一切，明确地允许被选择的数据包通过。（建议）；默认开放一切，明确地禁止被选择的数据包通过。如下图所示：
