Linux配置PXE Server启动WinPE3.0环境

editor-side-new">

　　PXE Server就是DHCP+TFTP服务，如果想使用Server上的文件，可以加入FTP或Samba等服务。我用经常用的是PXE启动WinPE环境，在Linux 中再加入Samba服务。WinPE中用 net use 把共享映射到WinPE下。就可以使用Server上的文件了。

　　下面Linux PXE是我在VirtualBox上RHEL6系统上配置的。

１.配置Linux DHCP Server

以下是dhcpd.conf配置文件：这里只是简单给出必须的配置项。

ddns-update-style interim;

ignore client-updates;

allow booting;

allow bootp;

class "pxeclients" {

match if substring(option vendor-class-identifier, 0, 9) = "PXEClient";

next-server 192.168.56.254;

filename "pxeboot.0";

}

subnet 192.168.56.0 netmask 255.255.255.0 {

option routers 192.168.56.1;

range dynamic-bootp 192.168.56.10 192.168.56.250;

default-lease-time 600;

max-lease-time 7200;

}

下图是我的DHCP配置文件内容：红色方框中的参数是必须的，一个都不能少。

2.配置Linux下的tftp Server

(1)创建remap文件，/tftpboot/tftpd.remap。该文件内容如下：

必须加入这一行：rg \\ /

(2)编辑/etc/xinitd.d/tftp文件。

service tftp

{

socket_type = dgram

protocol = udp

wait = yes

user = root

server = /usr/sbin/in.tftpd

server_args = -u nobody -s /tftpboot -m /tftpboot/tftpd.remap -vvv

disable = no

per_source = 11

cps = 100 2

flags = IPv4

}

下图是我的xinitd方式启动TFTP的配置内容：

3.启动各服务

#service dhcpd restart

#service xinetd restart

４.创建BCD启动文件（摘自微软官方）

在此步骤中，将使用 BCDEdit 工具创建 BCD 存储。BCDEdit 工具只能在 Windows7 计算机或 Windows PE 环境中运行。BCDEdit 工具位于 \Windows\System32 目录中。

1.在 Windows® 7 计算机或 Windows PE 环境中，使用 BCDEdit 工具创建一个 BCD 存储。例如，

Bcdedit -createstore c:\BCD

2.创建 RAMDISK 设置。例如，

Bcdedit -store c:\BCD -create {ramdiskoptions} /d "Ramdisk options"

Bcdedit -store c:\BCD -set {ramdiskoptions} ramdisksdidevice boot

Bcdedit -store c:\BCD -set {ramdiskoptions} ramdisksdipath \boot\boot.sdi

3.（可选）创建内核调试程序设置。例如，

Bcdedit -store c:\BCD -create {dbgsettings} /d "Debugger settings"

Bcdedit -store c:\BCD -set {dbgsettings} debugtype serial

Bcdedit -store c:\BCD -set {dbgsettings} baudrate 115200

Bcdedit -store c:\BCD -set {dbgsettings} debugport 1

4.为 Windows PE 映射创建 OSLoader 设置。例如，

Bcdedit -store c:\BCD -create /d "MyWinPE Boot Image" /application osloader　如果 s 命令成功，则计算机将返回 GUID 值。下列示例将此值指代为 guid1。

Bcdedit -store c:\BCD -set {guid1} systemroot \Windows

Bcdedit -store c:\BCD -set {guid1} detecthal Yes

Bcdedit -store c:\BCD -set {guid1} winpe Yes

Bcdedit -store c:\BCD -set {guid1} osdevice ramdisk=[boot]\Boot\boot.wim,{ramdiskoptions}

Bcdedit -store c:\BCD -set {guid1} device ramdisk=[boot]\Boot\boot.wim,{ramdiskoptions}

5.创建 BOOTMGR 设置。例如，

Bcdedit -store c:\BCD -create {bootmgr} /d "Windows BootManager" /inherit {dbgsettings}

Bcdedit -store c:\BCD -set {bootmgr} timeout 30

Bcdedit -store c:\BCD -displayorder {guid1} {guid2}

其中，guid1、guid2 等等是每个 .wim 文件条目对应的 GUIDS。

我所使用的BCDEDIT命令如下：我把创建出来的BCD文件保存在D:\BCD这个目录下。

bcdedit /createstore d:\BCD\BCD
bcdedit /store D:\BCD\BCD /create {ramdiskoptions} /d "Ramdisk options"
bcdedit /store D:\BCD\BCD /set {ramdiskoptions} ramdisksdidevice boot
bcdedit /store D:\BCD\BCD /set {ramdiskoptions} ramdisksdipath \Boot\boot.sdi
bcdedit /store D:\BCD\BCD /create /d "WinPE 3.0 32bit" /application osloader　得到ID

set id={ac1ab259-21dd-11e0-aee8-b8ac6fc4f993} 例如是这个ID

bcdedit /store D:\BCD\BCD /set %id% systemroot \windows
bcdedit /store D:\BCD\BCD /set %id% detecthal Yes
bcdedit /store D:\BCD\BCD /set %id% winpe Yes
bcdedit /store D:\BCD\BCD /set %id% osdevice ramdisk=[boot]\Boot\boot32.wim,{ramdiskoptions}
bcdedit /store D:\BCD\BCD /set %id% device ramdisk=[boot]\Boot\boot32.wim,{ramdiskoptions}

bcdedit /store D:\BCD\BCD /create {bootmgr} /d "Windows Boot Manager"　
bcdedit /store D:\BCD\BCD /set {bootmgr} nointegritychecks yes
bcdedit /store D:\BCD\BCD /set {bootmgr} timeout 0
bcdedit /store D:\BCD\BCD /default %id%
bcdedit /store D:\BCD\BCD /displayorder %id%

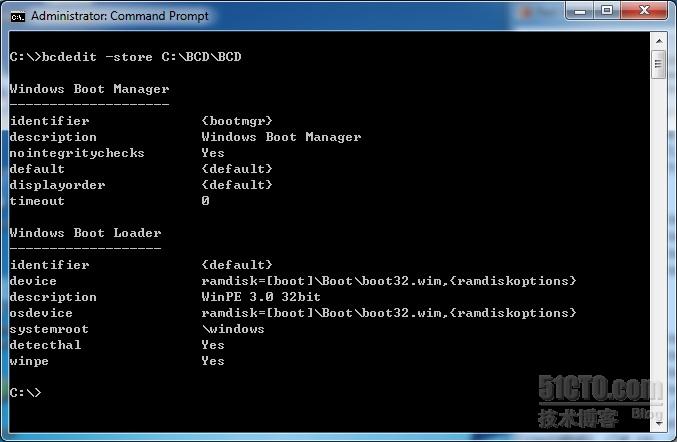

下图是我的BCD文件中的内容：

还可以做成多启动，例如WinPE 32BIT和WinPE 64BIT。只需要用BCDEDIT命令修改BCD文件即可。网有很多说要修改bootmgr.exe文件的二进制内容，又说要去掉其中的MD5验证功能等，都是错误的，根本不用那么麻烦。我们只需要修改BCD文件就可以了。而Windows中提供了一个非常强大的命令来修改它，就是BCDEDIT这个命令。

５.把WINPE3.0文件放到Linux TFTP Server /tftpboot 目录下。

创建Boot目录

#Mkdir /tftpboot/Boot

把BCD、boot.sdi、boot.wim、front目录放到　/tftpboot/Boot/　目录

把pxeboot.0、bootmgr.exe、tftpd.remap放到　/tftpboot/　目录

其中tftpd.remap这个文件非常重要，这是把windows下的“\”映射成Linux下的“/”，否则在加载BCD文件的时候就会出错，出现找不到BCD文件的提示。

下图是我的/tftpboot/目录下的内容：

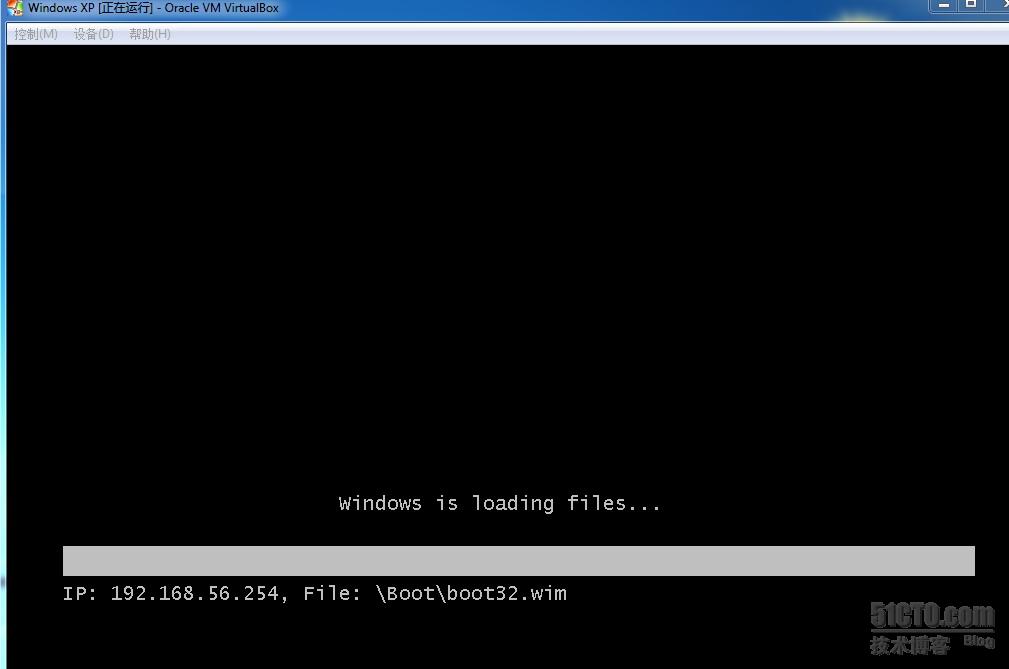

从网络启动，启动画面如下：

至于WinPE3.0如何制作，这种简单的问题就不用说了，用AIK或OPK就可以制作一个干净的WinPE了。bootmgr.exe/boot.sdi/boot.wim/pxeboot.0可以从AIK或OPK中获得。其中pxeboot.0就是pxebootn12.com的改名。

以后有时间我会把这部份完善。
