利用ISCSI存储技术构建IP存储网络（实战篇）

editor-side-new">

本文重点介绍如何构建一个PC构架的iSCSI存储系统，这里我们选择一个普通的、性能优良的、可支持多块磁盘的PC服务器作为iSCSI target，并且选择一个成熟稳定的iSCSI target软件iscsitarget，基本配置环境如表1所示：
表1

这里将Target主机第三块硬盘（硬盘标识为/dev/sdc）作为iSCSI共享磁盘，硬盘大小为10G，分别共享给一台windows主机和一台Linux主机，基本结构如图1所示：

图1

下面开始详细介绍iSCSI网络存储的搭建过程。

一、安装iSCSI target软件
安装iscsitarget软件是在Target主机上进行的，即上面设定的192.168.12.246主机，这里我们选择的target软件是iscsitarget，读者可以从http://iscsitarget.sourceforge.net下载相应的版本，这里下载的是iscsitarget-1.4.20.1.tar.gz，接着开始进行编译安装：
[root@iscsi-target iscsi]#tar -xzvf iscsitarget-1.4.20.1.tar.gz
[root@iscsi-target iscsi]#cd iscsitarget-1.4.20.1
[root@iscsi-target iscsitarget-1.4.20.1]#make
[root@iscsi-target iscsitarget-1.4.20.1]#make install
Iscsitarget安装完毕后，会创建/etc/iet/目录，此目录下有Iscsitarget的相关配置文件，接着就可以启动Iscsitarget服务了，启动或关闭Iscsitarget服务的命令如下：
[root@iscsi-target iscsi]# service iscsi-target
Usage: /etc/init.d/iscsi-target {start|stop|restart|condrestart|status}
如果要让iscsi-target服务开机自动运行，需执行如下操作：
[root@iscsi-target iscsi]#chkconfig --level 35 iscsi-target on
到此为止，iscsitarget安装完成。

二、配置一个简单的iSCSI target
iSCSI Enterprise Target的主配置文件为/etc/iet/ietd.conf，此文件中的选项默认全部被注释掉了，有需要用到这些选项时，再将注释去掉即可。
打开ietd.conf文件，首先找到类似如下行：
#Target iqn.2001-04.com.example:storage.disk2.sys1.xyz
此选项表示该iSCSI Target的命名，先将前面的“#”号去掉， Target的命名在同一子网内应该是唯一的，标准命名方式为：
iqn.yyyy-mm.<reversed domain name>[:identifier]
其中：
 iqn：表示“iSCSI Qualified Name”，简称iqn。
 yyyy-mm：表示年份-月份。这里是2001-04。
 reversed domain name：表示倒过来的域名，这里是com.example。
 identifier：表示识别代码，这里是storage.disk2.sys1.xyz。
接下来，就是要设定 LUN（Logical Unit Number），找到类似如下行：
#Lun 0 Path=/dev/sdb,Type=fileio,ScsiId=xyz,ScsiSN=xyz
将前面的“#”号去掉，“Lun 0 Path=/dev/sdb”表示块设备号为0，映射的磁盘为/dev/sdb，“Type”值fileio是默认的，可以用于磁盘、file和LVM，这里设定的是“fileio”，主要用来对一个磁盘进行存储共享。读者可以根据自己情况将Path改为需要共享的存储分区的设备标识。这里假定共享的设备标识为/dev/sdb。
至此，一个简单的iSCSI Target已经配置完毕了，最后启动iscsi-target服务：
[root@iscsi-target iscsi]# service iscsi-target start

三、在windows上配置iSCSI Initiator
下面的操作是在Initiator的windows主机上进行，即IP为192.168.12.136主机。
微软对iSCSI Initiator的支持相当完备，读者可以免费从微软网站获得iSCSI Initiator软件，网址是http://www.microsoft.com/WindowsServer2003/technologies/storage/iscsi/default.mspx
，本章实例下载的版本是Initiator-2.08-build3825-x86fre.exe，接下来开始说明如何让windows连接iSCSI Target。

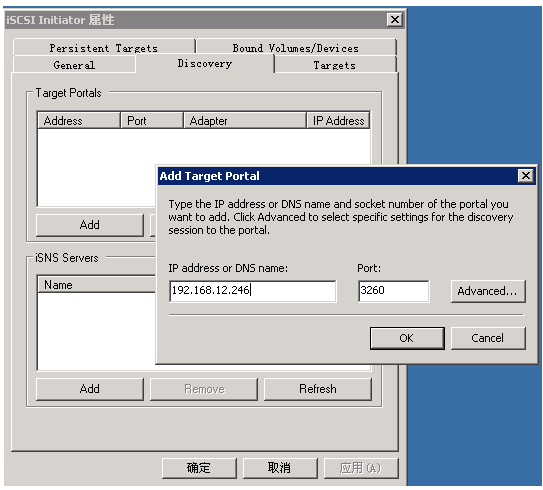

安装完成iSCSI Initiator后，在桌面上会发现启动图标，启动Microsoft iSCSI Initiator后，选择第二个分页标签“Discovery”，然后在“Target Portals”部分点击“Add”按钮，跳出“Add Target Portal”窗口，如图2所示：

图2

在此窗口下填写iSCSI Target的ip地址和端口，iSCSI Target地址就是上面设定的Target主机的地址，iSCSI Target的端口默认是3260，除非有特殊设定，填写完成，点击OK按钮。
接下来，选择第三个分页标签“Targets”，如图3所示，可以看到，iSCSI Initiator已经检测到了iSCSI Target的名称，但是此时的iSCSI Target还处于“inactive”状态，点击下方“Log On”按钮，然后弹出“Log On to Target”窗口，接着按下“OK”按钮来激活Target，此时iSCSI Target已经从“inactive”状态变为“Connected”状态。如图4和图5所示：

图3

图4

图5

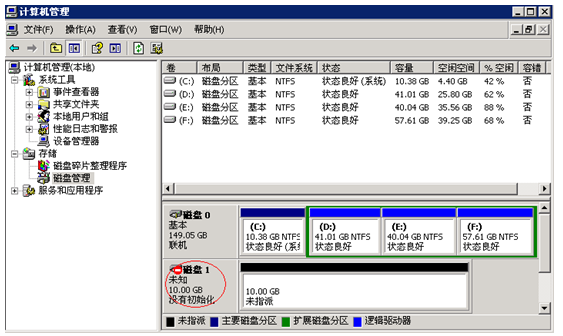

到此为止，windows系统已经识别了iSCSI Target提供的共享磁盘分区，通过windows的磁盘管理器可以看到新增加的磁盘分区，如图6所示：

图6

现在就可以使用windows的磁盘管理功能对这块共享磁盘进行分区、格式化以及挂载等操作了。

四、在Linux上配置iSCSI Initiator
下面的操作是在Initiator的Linux主机上进行，即IP为192.168.12.26主机。
1 安装Linux版本iSCSI Initiator
现在的主流Linux发行版本默认都自带了iSCSI Initiator，即Open-iSCSI，如果系统没有安装，只需通过光盘找到iscsi-initiator-utils-6.2.0.871-0.16.el5.i386.rpm包，通过rpm方式安装即可，当然也可以通过yum进行自动安装，操作如下：
[root@ Initiator iscsi]#yum install iscsi*
安装完成后，会生成/etc/iscsi主程序配置目录，其它相关文件的安装位置为：
/etc/iscsi/iscsid.conf
/etc/rc.d/init.d/iscsi
/etc/rc.d/init.d/iscsid
/sbin/iscsi-iname
/sbin/iscsiadm
/sbin/iscsid
/sbin/iscsistart
/var/lib/iscsi
/var/lib/iscsi/ifaces
/var/lib/iscsi/isns
/var/lib/iscsi/nodes
/var/lib/iscsi/send_targets
/var/lib/iscsi/slp
/var/lib/iscsi/static
/var/lock/iscsi
接下来需要启动Initiator服务，操作如下：
[root@ Initiator iscsi]# service iscsi start

2 iSCSI Initiator目录功能介绍
 /sbin/iscsiadm命令
在iSCSI Initiator安装完成后，会生成/sbin/iscsiadm命令，此命令是用来管理（更新、删除、插入、查询）iSCSI配置数据库文件的命令行工具，用户能够用它对iSCSI nodes、sessions、connections和discovery records进行一系列的操作。
 /var/lib/iscsi/send_targets目录
在此目录下，会生成一个或多个以iSCSI存储服务器IP和端口命名的文件夹，文件名为“iSCSI Target IP，端口号”（例如“192.168.12.246,3260”）。
 /var/lib/iscsi/nodes目录
在此目录下，会生成一个或多个以iSCSI存储服务器上的Target名命名的文件夹，在该文件夹下有一个文件名为“iSCSI portal IP，端口号” （例如“192.168.12.246,3260”）的配置参数文件，该文件是iSCSI initiator登录iSCSI target时要使用的参数，而这些参数的设置是从/etc/iscsi/iscsi.conf中的参数继承而来的，可以通过iscsiadm命令对某一个参数文件进行更改。

3 在linux上执行iSCSI Target发现
可以使用如下指令向 iSCSI Target 主机查询划分了哪些lun：
iscsiadm -m discovery --type sendtargets --portal IP
或者
iscsiadm -m discovery -t sendtargets -p IP
例如：
[root@ Initiator iscsi ]# iscsiadm -m discovery -t sendtargets -p 192.168.12.246:3260
192.168.12.246:3260,1 iqn.2001-04.com.example:storage.disk2.sys1.xyz
可以看出，“iqn.2001-04.com.example:storage.disk2.sys1.xyz”就是iSCSI Target的名称。由于在配置iSCSI Target时，没有做任何限制，因此所有的客户端主机都允许连接iSCSI Target共享出来的磁盘。
需要说明的是：当成功执行一次Target发现后，iSCSI Initiator就会将查询纪录写到/var/lib/iscsi/send_targets对应目录下。因此，对于Target发现只需执行一次即可。
接着通过iscsiadm指令与iSCSI Target 主机建立连接，也就是登录iSCSI Target：
iscsiadm -m node -T <target-name> -p <ip-address>:<port> --login
或者
iscsiadm -m node -T [target-name] -p [ip-address] -l
这里的“-T”后面跟target名称，“ip-address”是target主机的IP地址，“port”是target主机的端口号，默认是3260。
例如：
[root@ Initiator iscsi ]#iscsiadm -m node -T iqn.2001-04.com.example:storage.disk2.sys1.xyz -p 192.168.12.246 -l
Logging in to [iface: default, target: iqn.2001-04.com.example:storage.disk2.sys1.xyz, portal: 192.168.12.246,3260]
Login to [iface: default, target: iqn.2001-04.com.example:storage.disk2.sys1.xyz, portal: 192.168.12.246,3260]: successful
如果有多个Target主机时，可以通过如下命令一次登录所有的targets：
[root@ Initiator iscsi ]#iscsiadm -m node --loginall=all
这里需要说明的是，通过执行Target发现操作，其实已经与iSCSI Target 主机建立了连接，此时如果再次执行iscsiadm命令与Target 主机建立连接的话，会提示“iscsiadm: initiator reported error (15 - already exists)”错误，所以需要先断开与iSCSI Target 主机的连接，执行如下指令，断开Initiator 与iSCSI Target 主机的连接：
iscsiadm -m node -T [target-name] -p [ip-address] -u
例如：
[root@ Initiator iscsi ]#iscsiadm -m node -T iqn.2001-04.com.example:storage.disk2.sys1.xyz -p 192.168.12.246 -u
Logging out of session [sid: 2, target: iqn.2001-04.com.example:storage.disk2.sys1.xyz, portal: 192.168.12.246,3260]
Logout of [sid: 2, target: iqn.2001-04.com.example:storage.disk2.sys1.xyz, portal: 192.168.12.246,3260]: successful
当iSCSI Initiator与iSCSI Target连接成功后，还可以通过如下命令查看iSCSI session信息：
[root@ Initiator iscsi ]#iscsiadm -m session –i
例如：
[root@ Initiator iscsi ]#iscsiadm -m session –i
iSCSI Transport Class version 2.0-871
version 2.0-871
Target: iqn.2001-04.com.example:storage.disk2.sys1.xyz
        Current Portal: 192.168.12.246:3260,1
        Persistent Portal: 192.168.12.246:3260,1
                **********
                Interface:
                **********
                Iface Name: default
                Iface Transport: tcp
                Iface Initiatorname: iqn.1994-05.com.redhat:fd37f211e3a
                Iface IPaddress: 192.168.12.26
                Iface HWaddress: <empty>
                Iface Netdev: <empty>
                SID: 1
                iSCSI Connection State: LOGGED IN
                iSCSI Session State: LOGGED_IN
                Internal iscsid Session State: NO CHANGE
                ************************
                Negotiated iSCSI params:
                ************************
                HeaderDigest: None
                DataDigest: None
                MaxRecvDataSegmentLength: 262144
                MaxXmitDataSegmentLength: 8192
                FirstBurstLength: 65536
                MaxBurstLength: 262144
                ImmediateData: Yes
                InitialR2T: Yes
                MaxOutstandingR2T: 1
                ************************
                Attached SCSI devices:
                ************************
                Host Number: 32 State: running
                scsi32 Channel 00 Id 0 Lun: 0
                        Attached scsi disk sdb          State: running

4 管理共享磁盘
首先通过fdisk命令查看共享过来的磁盘标识，也可以通过dmesg命令查看系统是否认到了共享的iSCSI磁盘，操作如下：
[root@ Initiator iscsi ]#fdisk -l
Disk /dev/sda: 320.0 GB, 320072933376 bytes
255 heads, 63 sectors/track, 38913 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id System
/dev/sda1   *           1          13      104391   83 Linux
/dev/sda2              14       38913   312464250   8e Linux LVM

Disk /dev/sdb: 10.7 GB, 10737418240 bytes
255 heads, 63 sectors/track, 1305 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes

   Device Boot      Start         End      Blocks   Id System
/dev/sdb1               1         609     4891761   83 Linux
/dev/sdb2             610        1305     5590620   83 Linux
从fdisk输出可知，iscsi共享磁盘标识为/dev/sdb，大小10.7G，下面就可以通过fdisk命令对这个磁盘进行重新分区、格式化、创建文件系统等操作了。
