实例简释iptables + l7-filter配置及使用

editor-side-new">

本文将以实例分析的方式简单介绍iptables实现防火墙，源/目的地址转换，iptables拓展模块，以及通过重新编译内核凭借l7-filter模块过滤QQ、迅雷等应用程序通信等内容。

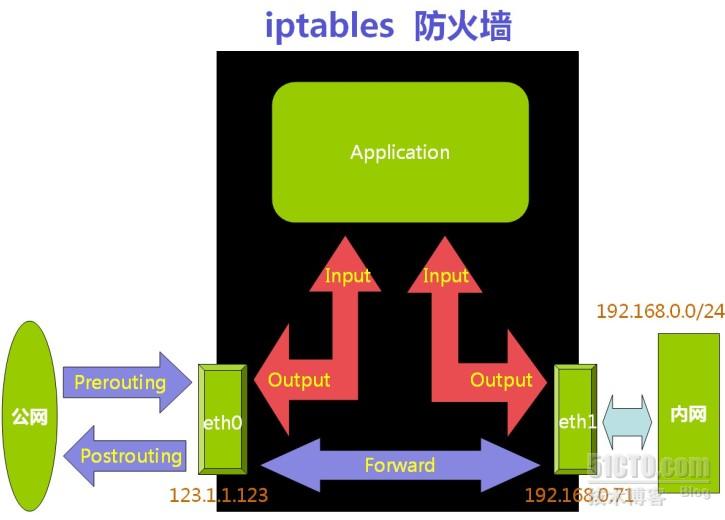

iptables是linux中的一款强大的防火墙工具，它通过设置定义规则来实现控制网页通信的作用。由其访问控制的实现，主要是依靠filter表、nat表和mangle表配合五条netfilter链的协同作用，下面简单介绍一下他们作用以及对应关系：

filter用于一般的ip数据包过滤，包含input链、output链和forward链；

nat表的作用转发ip数据包，包含prerouting链、postrouting链和output链。

forward：通过防火墙转发数据；

input：外部访问本机应用程序；

output：本机应用程序向外部发起的访问；

prerouting：定义数据包在进入防火墙且在控制规则生效之前；

postrouting:定义数据包进入防火墙在向外转发之前。

由于iptables本身带有强大的说明文档，命令的具体使用细节这几就不在赘述，只对几个常用的命令进行介绍：

iptables -t {filter|nat} -L -n
#查看当前{filter|nat}表
iptables -t {filter|nat}t -L  -n
#查看当前{filter|nat}表；若后跟--line-number可以查看行号
iptables -t {filter|nat} -F
#清空所有{filter|nat}表规则
iptables -t {filter|nat} -D num
#删除{filter|nat}表中的第num条规则

iptables -P {INPUT|OUTPUT|FORWARD|PREROUTING|POSTROUING}  {DROP|REJECT|ACCEPT}
#设置5种链的的3中策略

service iptables save
#保存当前iptables，保存路径为/etc/sysconfig/iptables

一、访问控制简单实例分析

首先开启防火墙的路由功能

方法1：

echo 1 > /pro/sys/net/ipv4/ip_forward
#此法重启后失效

方法2：

vim /etc/sysctl
net.ipv4.ip_forward = 1
#将此项值设置成1
service network restart
#此法永久生效

实例1：允许192.168.0.0/24访问防火墙的SSH服务

iptables -t filter -A INPUT    -s 192.168.0.0/24 -d 192.168.0.71 -p tcp --dport 22 -j ACCEPT
#filter表，INPUT链，从192.168.0.0/24网段，到192.168.0.71主机，基于tcp协议，目标端口22，采取动作ACCEPT
iptables -t filter -A OUTPUT -s 192.168.0.71 -d 192.168.0.0/24 -p tcp --sport 22 -j ACCEPT
#filter表，OUTPUT链，从192.168.0.70主机，到192.168.0.0/24网段，基于tcp协议，源端口22，采取动作ACCEPT
iptables -P INPUT DROP
#设置INPUT策略：DROP
iptables -P OUTPUT DROP
#设置OUTPUT策略：DROP

实例2：允许状态是new和established的访问web服务

iptables -R INPUT 2 -s 192.168.0.0/24 -d 192.168.0.70 -p tcp --dport 80 -m state --state NEW,ESTABLISHED -j ACCEPT
#此时改写链使用-R（replace）设置状态为established的响应请求全部放行
intables -R OUTPUT 1 -p tcp -m state --state ESTABLISHED -j ACCEPT
#响应状态 -s源地址 -d目的地址 不做限定（即只要是established状态的包output一律放行）

实例3：拒绝所有192.168.0.0/16网段client来访问DNS解析服务的用户

iptables -t filter -A INPUT -s 172.16.0.0/16 -p udp --dprot 53 -j DROP
#filter表，INPUT链，来自172.160.0.0/16网段，使用UDP协议，目标端口号53，采取动作 DROP

实例4：让内网用户可以相互发邮件

iptables -A  PREROUTING –p tcp --dport 110 –j ACCEPT
iptebles -A  PREROUTING –p tcp --dport 25 –j ACCEPT
iptables -A  FORWARD –p tcp --dport 110 –j ACCEPT
iptables -A  FORWARD –p tcp --sport 110 –j ACCEPT
iptables -A  FORWARD –p tcp --dport 25 –j ACCEPT
iptables -A  FORWARD –p tcp --sport 25 –j ACCEPT
#邮件接收使用TCP110接口；邮件发送使用TCP25，放行数据转发。

二、iptables实现源地址转换以及目的地址转换

源地址转换：

作用：实现多个内网主机共同使用一个公网IP地址与公网通信。

iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j SNAT --to-source 123.1.1.123
#将192.168.0.0/24网段的地址作为源地址转换成123.1.1.123

地址伪装源地址转换：

作用：使用ADSL拨号上网用户的IP都是由ISP随即分配，所以上述固定外网IP的情况就不在适用了，使用地址伪装能够自动匹配外网ip并实现源地址转换。

iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j MASQUERADE
#将192.168.0.0/24 网段的所有地址作为源地址转换成公网地址

目的地址转换：

作用：实现公网用户通过公网地址，访问内网服务器。

iptables -t nat -A PREROUTING -d 123.1.1.123 -p tcp --dport 80 -j DNAT --to-destination 192.168.0.72
#将外网的web访问请求（80端口）通过DNAT转发至内网web服务器192.168.0.72
iptables -t nat -A PREROUTING -d 123.1.1.123 -p tcp --dport 22 -j DNAT --to-destination 192.168.0.73
#将外网的ssh访问请求（22端口）通过DNAT转发至内网ssh服务器192.168.0.73
iptables -t nat -A PREROUTING -d 123.1.1.123 -p udp --dport 53 -j DNAT --to-destination 192.168.0.74
#将外网的DNS解析请求（53端口）通过DNAT转发至内网DNS服务器192.168.0.74
iptables -A FORWARD -m state --state ESTABLISHED -j ACCEPT
#转发所有状态为ESTABLISHED的数据包

三、常用模块扩展

iprange：地址范围匹配

iptables -A FORWARD -m iprange --src-range 162.168.0.1-192.168.0.100 --dst-range 172.16.0.1-172.16.0.100 -j ACCEPT
#限制源地址与目的地址的区间

multipoint：多端口匹配

iptables -A FORWARD -p tcp -m multipoint --destination-ports 22,25,80,110 -m state --state NEW,ESTABLISHED -j ACCEPT
#凡是目的端口匹配，状态匹配的就允许传输

string：传输内容中字符串匹配

iptableis -A FORWARD -m string --string "xxxx.com" --algo bm -j REJECT
#屏蔽含有xxxx.com的内容

传输日志功能启用：日志的向磁盘的写入会大大消耗系统资源，建议生产环境中关闭此功能。

iptables -A INPUT -d 192.168.0.1 -p tcp --dport 22 -j LOG --log-prefix "SSH LOG:"
#开启日志功能，并在每条日志前加上关机字符串
iptables -A INPUT -d 192.168.0.1 -p tcp --dport 22 -m limit 6/minute -j LOG --log-prefix "SSH LOG:"
#限制写入日志的频率每分钟6个

四、使用l7-filter模块控制特定的应用程序访问网络

下面的内容旨在通过编译内核加入l7-filter模块，从而使iptables按照应用程序的特征来实现控制功能。

1.解压内核并创建软连接

tar xvf linux-2.6.28.10.tar.gz -C /usr/src
cd /usr/src
ln -vs linux-2.6.28.10 linux
cd linux

2.给内核打入netfilter补丁

tar xvf netfilter-layer7-v2.22.tar.gz  -C /usr/src
cd /usr/src/linux
patch -p1 < /usr/src/netfilter-layer7-v2.22/kernel-2.6.25-2.6.28-layer7-2.22.patch

3.配置内核编译选项

若您不清楚内核的基本配置选择策略，建议复制当前系统配置文件，并以此为蓝本完成本次内核编译。

cp /boot/config-您当前内核版本  /usr/src/linux/.config

make menuconfig
#打开配置界面

【Networking support】 → 【Networking Options】 → 【Network packet filtering framework】 →【Code Netfilter Configuration】

<M> Netfilter connection tracking support

<M> “layer7” match support

<M> “string” match support

<M> “time” match support

<M> “iprange” match support

<M> “connlimit” match support

<M> “state” match support

<M> “conntrack” connection match support

<M> “mac” address match support

<M> "multiport" Multiple port match support

【Networking support】 → 【Networking Options】 →【Network packet filtering framework】 → 【IP: Netfilter Configuration】

<M> IPv4 connection tracking support (required for NAT)

<M> Full NAT

<M> MASQUERADE target support

<M> NETMAP target support

<M> REDIRECT target support

上述模块配置完成后保存退出配置界面

make
make modules_install
make install

编译安装完成后，重启在grub界面会出现新内核Title，选择并进入新内核系统。

4.备份iptables的配置文件和服务脚本

cp /etc/init.d/iptables ~/
cp /etc/sysconfig/iptables-config ~/
#全部备份到root目录方便查找

5.卸载原有的iptables软件包

rpm -e --nodeps iptables-ipv6 iptables iptstate
#忽略关联形式卸载原iptables

6.安装新的iptables

tar xvf iptables-1.4.6.tar.gz -C /usr/src
#解压iptables文件到指定目录
cp /usr/src/netfilter-layer7-v2.22/iptables-1.4.3forward-for-kernel-2.6.20forward/* /usr/src/iptables-1.4.6/extensions/
#将之前解压的netfilter中的两个文件复制到对应iptables的目录中去
cd /usr/src/iptables-1.4.6
./configure --prefix=/usr --with-ksource=/usr/src/linux
#编译iptables
make
make install

7.安装l7-protocol

它用于定义iptables可以识别哪些应用程序的特征

tar xvf l7-protocols.tar.gz
cd l7-protocols
make install
#解压并安装

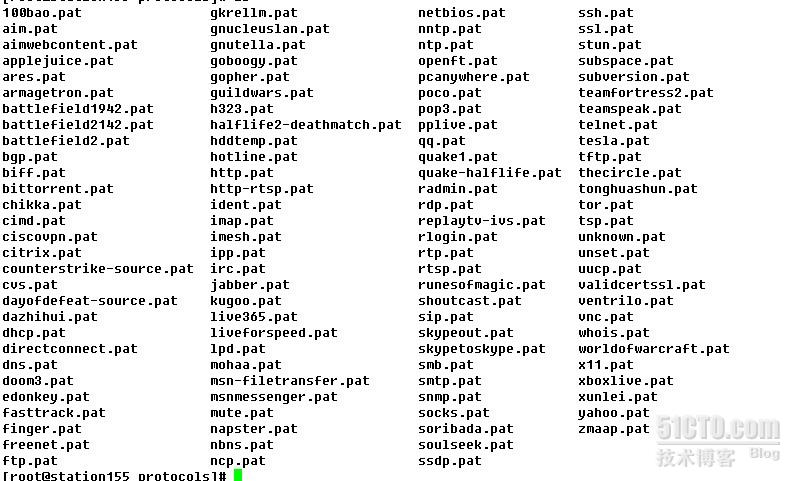

/etc/l7-protocols/protocols定义了所有能够限制的应用程序

8.将备份的服务控制脚本复制回去

cp /root/iptables /etc/init.d/
vim /etc/init.d/iptables
:%s@/sbin/$IPTABLES@/usr/sbin/$IPTABLES@g
#全局正则表达式查找替换将原路径换成新路径

9.复制iptables的配置文件

cp /root/iptables-config /etc/sysconfig/

重启服务

service iptables restart

添加控制

iptables -A FORWARD -s 192.168.10.0/24 -m layerl7 --l7proto qq -j REJECT
#禁止内网用户使用qq通信
iptables -A FORWARD -s 192.168.10.0/24 -m layerl7 --l7proto edonkey -j REJECT
#禁止内网用户使用电驴
iptables -A FORWARD -s 192.168.10.0/24 -m layerl7 --l7proto bittorrent -j REJECT
#禁止内网用户使用bt
iptables -A FORWARD -s 192.168.10.0/24 -m layerl7 --l7proto xunlei -j REJECT
#禁止内网用户使用迅雷
iptables -A FORWARD -s 192.168.10.0/24 -m layerl7 --l7proto msnmessenger -j REJECT
#禁止内网用户使用MSN
iptables -A FORWARD -s 192.168.10.0/24 -m layerl7 --l7proto pplive -j REJECT
#禁止内网用户使用pplive

保存iptables

service iptables save
 关于iptables的配置和使用就先写到这里，以上内容在您实现过程中出现的任何问题，欢迎在此交流； 并请各位高手前辈大神达人予以批评指正，谢谢！
