Linux平台下使用AdventNet ManageEngine OpUtils监控网络

editor-side-new">

AdventNet ManageEngine OpUtils 是一套系统和网络监视工具，它有Linux/Windows系统平台的免费版和企业版，该软件是一款用于监视诸如路由器，交换机，服务器或者桌面这些设备的基于Java的故障监控软件。它提供网络性能故障处理，繁忙带宽利用率和连通性或者在其进入停止期间的链接问题、延迟响应时间、CPU　使用率，硬盘利用率，设备可用性或者软件详细目录的实时监视工具。它集成了几十种独特的系统和网络监控工具。该软件基于web浏览器，不必进行本地安装，IT操作人员可以在任何远程系统上安装此工具集，并使用任何标准的Web浏览器进行连接，网络用户可以在同一个界面上管理所有的设备，不需要在七拼八凑的多个产品之间寻找需要的功能，产品之间自动关联相关的功能，不需要到机房管理站操作，通过Web浏览器连接到控制台，直接远程控制。有关监控的文章请参见《秀秀SolarWinds为网络工程师准备的工具》

（http://chenguang.blog.51cto.com/350944/127530）

AdventNetManageEngine软件安装

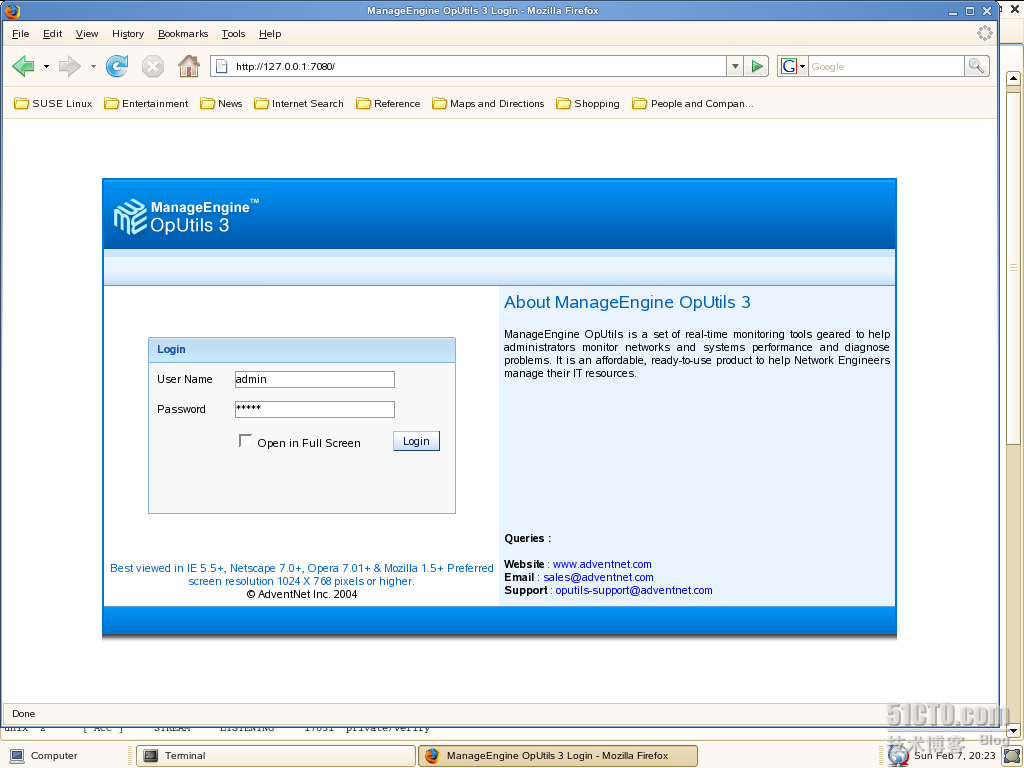

1. 将AdventNet_ManageEngin_OpUtils_3_linux.bin文件cp到/root/目录,并赋予可执行权限，安装过程中，同意许可，进过1分钟左右安装完毕，服务自动启动。WEB管理端会打开7080端口监听连接，下面我们可以通过浏览器打开登录界面了。输入:http://127.0.0.1:7080/会出现如下登录界面

4.台式机监控工具

ManageEngine OpUtils的台式机监控工具用来监控台式机并获取各种数据，如：系统信息、CPU和磁盘空间的使用情况、进程监控信息、已安装软件列表以及其它常规的系统明细。Disk Space Monitor用于显示系统中各种设备的可用内存空间和已用内存空间。CPU Monitor用来显示某个实时环境中的CPU利用情况。Process Scan工具能够列出指定系统上运行的所有进程。Software Scan工具能够列出某个机器上安装的所有软件。IP Node Browser用于扫描指定的IP节点并显示其相关的详细信息。

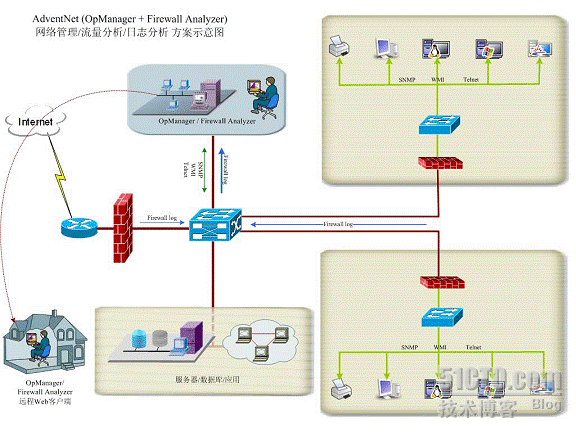

典型AdventNet ManageEngine OpUtils部署拓扑图

对于IT架构中的WAN链路、路由器、防火墙、交换机、各种服务器(HTTP、Mail、FTP、LDAP、DNS等)以及多种应用(MS-SQL、MS-Exchange、Oracle、MySQL、Lotus Notes等)都提供了有效的管理和监控。它有助于网络工程师监视、诊断和检修IT资源。网络工程师和IT操作人员在管理大型网络时，尤其在故障检修过程中，会发现该工具箱非常方便和实用。例如利用ManageEngine OpUtils，就可以对时常出现的网络问题进行故障检修，例如网络连通性、可用性、运行状况以及网络中任一IP节点的等待时间。该软件还允许定制工具来管理DNS名、IP和MAC地址，获取CPU、内存、软件清单等信息。SNMP工具可用来监视任何支持SNMP的IP节点，Cisco工具则用于监视Cisco相关的设备和节点。网络和系统信息能通过各种图表和表格实时呈现。另外，还能将结果以PDF、HTML和Excel电子数据表多种报表格式输出。

1.诊断工具：

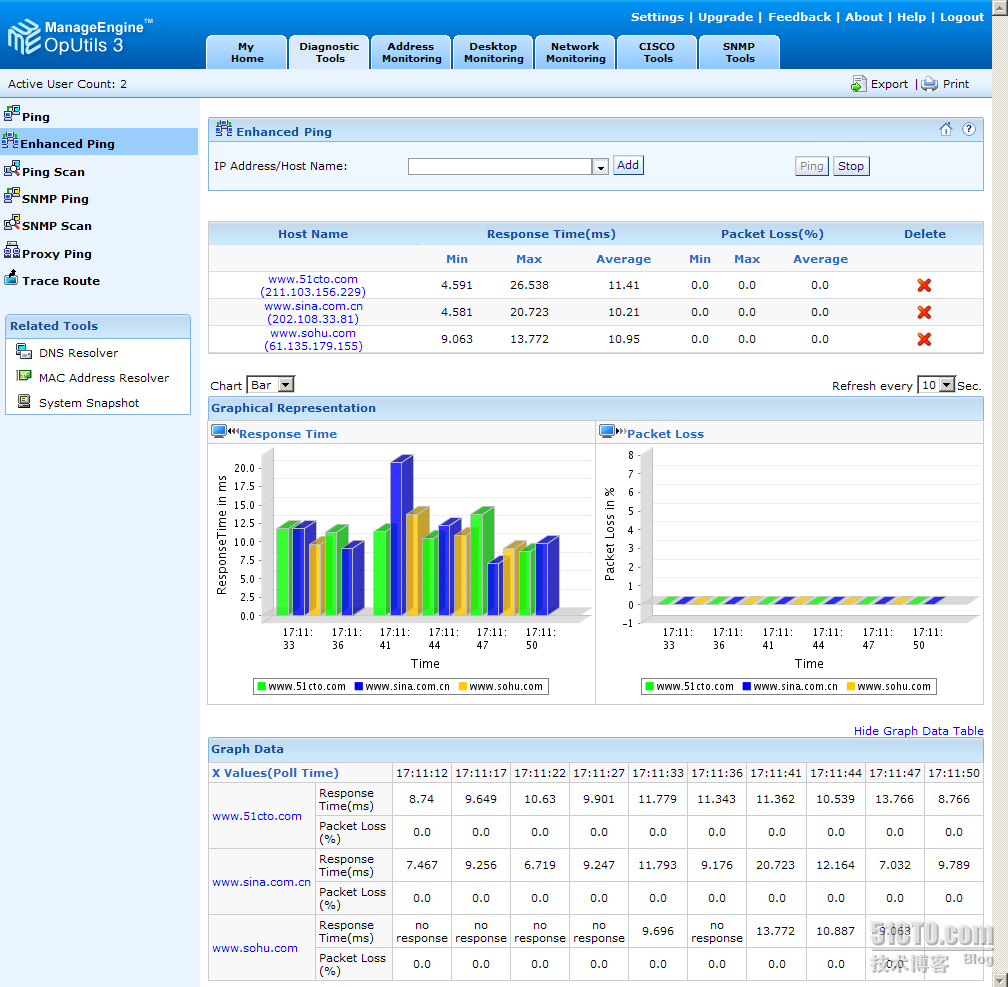

ManageEngine OpUtils提供了一系列丰富的诊断工具，帮助用户对网络进行故障诊断。其中，Ping和SNMP Ping是ICMP和SNMP Ping实用工具的图形化版本，Enhanced Ping是普通ICMP ping的改进版本。Ping Scan用来列出有效IP节点，SNMP Scan能列出有效的SNMP IP节点。Proxy Ping能帮助用户从任何远程Cisco路由器启动Ping测试，Trace Route通过发件人的IP和任何指定的目标IP之间的网络记录路由。

以下这段视频是手机访问的效果

用户名和密码分别输入”admin”，即可登录系统

2.地址监控工具

ManageEngine OpUtils提供了直观的地址监控工具，DNS Resolver工具能获取任何IP节点对应的DNS名，同样也能获取对应于任何DNS名的IP节点。MAC address resolver利用给定的IP地址，可以获取任何节点对应的MAC地址，反之亦可。Node Calculator能够提供诸如二进制IP地址、广播地址等网络数据。Subnet List用于列出指定节点下的所有子网络。Subnet Calculator是一个能基于给定IP地址或网络掩码计算或设计子网络的实用工具。IP Address Manager能帮助用户了解IP的可用性，并能通过预定义的用户策略在静态DNS环境中管理IP地址。

3. SNMP工具使用

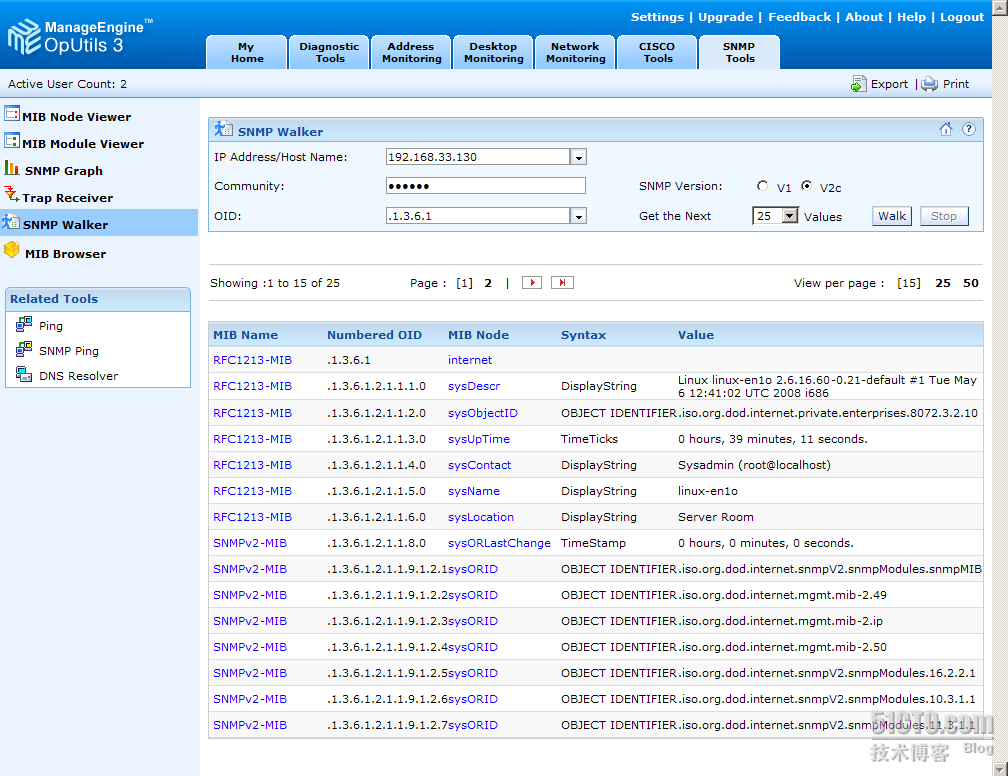

ManageEngine OpUtils具有两套工具 - 一套用来浏览MIB数据库中的各种MIB，另一套用来在网络中的某个SNMP节点上执行SNMP操作。只需向MIB Node Viewer提供OID名或OID号，即可定位某个特定OID所在的准确MIB。这样就能获得有关该MIB、父节点、OID类型、语法的所有信息以及对该OID的描述。要查看某个MIB已定义的属性、节点总数、定义的TC、定义的陷阱，以及任一MIB的常规信息，可使用MIB Module Viewer。利用SNMP Walker，即可通过IP节点中的SNMP代理查看可用的数据。该工具能帮助用户获得MIB子树中所有SNMP变量的值。SNMP Graph可用来收集实时的数据，并利用提供的数据为任何SNMP设备绘制图表。Trap Viewer用来监听和处理网络陷阱。利用MIB Browser，可以加载和浏览MIB，并执行所有SNMP相关操作，如GET、SET、GET-BULK等。

设置SNMP

在运行支持的 SUSE Linux Enterprise 10 Server 操作系统的系统中配置 SNMP 代理

Server Administrator 使用 ucd-snmp 或 net-snmp 代理提供的 SNMP 服务。可配置 SNMP 代理以启用从远程主机进行 SNMP 访问，更改团体名称，启用 Set 操作，连同发送陷阱到 Management Station。要配置 SNMP 代理以正确地和管理应用程式进行交互，请执行以下各节中说明的步骤。在 SUSE Linux Enterprise Server（版本 10）中，SNMP 代理配置文档位于 /etc/snmp/snmpd.conf。SUSE Linux Enterprise Server 操作系统中的默认 SNMP 代理配置对 “public” 团体只给予从本地主机访问整个 MIB 树的只读访问权限。

编辑/etc/snmp/snmpd.conf查找以下行：

rocommunity public 127.0.0.1

编辑或复制该行，以使用远程主机 IP 地址来替换 127.0.0.1。编辑后，新行应为：

rocommunity public IP_address

注：建议更改 SNMP 团体名称，通过从每个远程主机添加 rocommunity 指令，可从多个特定的远程主机启用 SNMP 访问。

要启用已更改的 SNMP 配置，请通过键入以下命令重新启动 SNMP 代理程式：

/etc/init.d/snmpd restart

配置您的系统以向管理站发送陷阱，方法如下：

Server Administrator 生成 SNMP 陷阱，以响应传感器状况的更改和其他受监测参数的更改。您必须在运行 Server Administrator 的系统上为将要发送至管理站的 SNMP 陷阱配置一个或多个陷阱目标。

编辑/etc/snmp/snmpd.conf，并执行下列步骤：

向文档添加以下命令行：

trapsink IP_address community_name

其中， IP_address 是 Management Station 的 IP 地址，community_name 是 SNMP 团体名称。

要启用已更改的 SNMP 配置，请通过键入以下命令重新启动 SNMP
