Android Volley 异步网络请求分析

Volley下载

Google I/O 2013 大会上发布的 Android 异步网络请求框架和图片加载框架。
试用场景：适合数据量小，通信频繁的网络操作。

git?clone?https://android.googlesource.com/platform/frameworks/volley

Volley架构

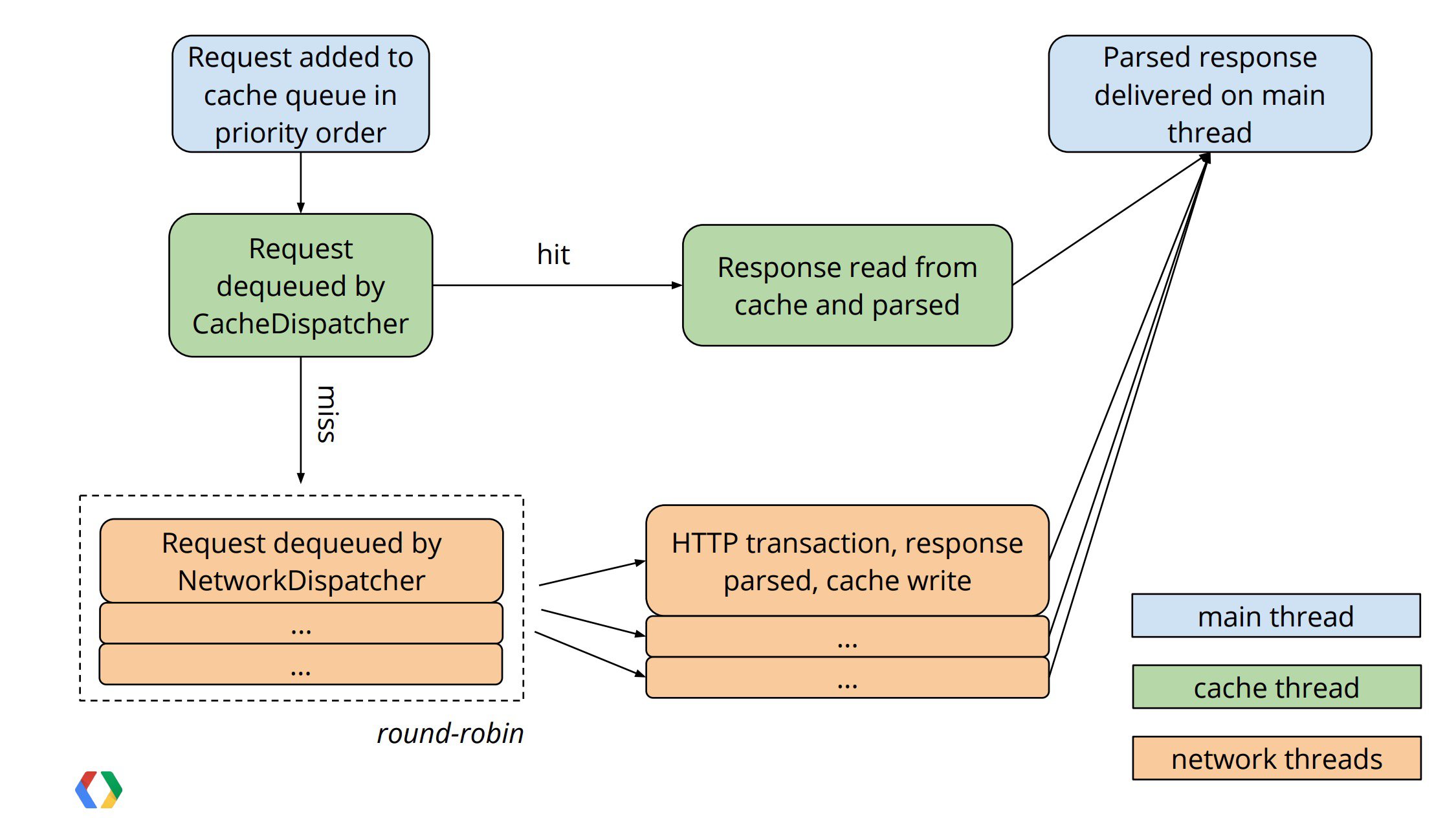

Volley Architect

如上官方给出的Volley架构图，蓝色为主线程，绿色为缓存线程，橙色是网络线程。

总的来说，就是一个请求队列和三种线程，UI线程（1个），Cache线程（1个）和Network线程（默认是4个）。

UI线程负责添加请求任务，执行任务结果；
Cache线程负责检查缓存，命中后直接将任务结果分发到主线程；
Network线程由多个任务线程（NetworkDispatcher）组成的，相当于一个大小为size的线程池，这些线程会同时启动，并持续的从任务队列中获取待执行的任务，任务执行完后会将结果分发到UI线程。

先简介一下三个类的作用：

Volley.java：Volley对外暴露的主类，通过 newRequestQueue(…) 函数新建并启动一个请求队列RequestQueue。
Request：请求的抽象类。StringRequest、JsonRequest、ImageRequest 都是它的子类，表示某种类型的请求。可扩展性强。
RequestQueue.java：请求队列，里面包含一个CacheDispatcher(用于处理走缓存请求的调度线程)、NetworkDispatcher数组(用于处理走网络请求的调度线程)，一个ResponseDelivery(返回结果分发接口)，通过 start() 函数启动时会启动CacheDispatcher和NetworkDispatchers。

然后看创建请求队列方法内的代码：

public?static?RequestQueue?newRequestQueue(Context?context,?HttpStack?stack)?{
????...

????Network?network?=?new?BasicNetwork(stack);

????RequestQueue?queue?=?new?RequestQueue(new?DiskBasedCache(cacheDir),?network);
????queue.start();

????return?queue;
}

看到这里，需要了解三个类的作用：

HttpStack.java：处理HTTP请求，返回请求结果。目前Volley中有基于 HttpURLConnection 的 HurlStack 和基于 Apache HttpClient 的HttpClientStack。
Network.java：调用HttpStack处理请求，并将结果转换为可被ResponseDelivery处理的NetworkResponse。
Cache.java：缓存请求结果，Volley默认使用的是基于sdcard缓存的DiskBasedCache。NetworkDispatcher得到请求结果后判断是否需要存储在 Cache，CacheDispatcher会从 Cache 中取缓存结果。

创建Network需要HttpStatck，如果newRequestQueue传入的stack为null，API Level >= 9，采用基于 HttpURLConnection 的 HurlStack；小于 9，采用基于 HttpClient 的 HttpClientStack。

if?(stack?==?null)?{
????if?(Build.VERSION.SDK_INT?>=?9)?{
????????stack?=?new?HurlStack();
????}?else?{
????????//?Prior?to?Gingerbread,?HttpUrlConnection?was?unreliable.
????????//?See:?http://android-developers.blogspot.com/2011/09/androids-http-clients.html
????????stack?=?new?HttpClientStack(AndroidHttpClient.newInstance(userAgent));
????}
}

处理HTTP请求的HttpStatck也可以自定义，比如使用OKHttp，具体可以参见我的另一篇文章使用OKHttp处理Volley的底层HTTP请求。

接下来启动所需的所有线程：

public?void?start()?{
????stop();??//?Make?sure?any?currently?running?dispatchers?are?stopped.
????//?Create?the?cache?dispatcher?and?start?it.
????mCacheDispatcher?=?new?CacheDispatcher(mCacheQueue,?mNetworkQueue,?mCache,?mDelivery);
????mCacheDispatcher.start();

????//?Create?network?dispatchers?(and?corresponding?threads)?up?to?the?pool?size.
????for?(int?i?=?0;?i?<?mDispatchers.length;?i++)?{
????????NetworkDispatcher?networkDispatcher?=?new?NetworkDispatcher(mNetworkQueue,?mNetwork,
????????????????mCache,?mDelivery);
????????mDispatchers[i]?=?networkDispatcher;
????????networkDispatcher.start();
????}
}

CacheDispatcher.java：继承自Thread，用于调度处理「缓存请求」。启动后会不断从缓存请求队列中取请求处理，队列为空则等待，请求处理结束则将结果传递给ResponseDelivery去执行后续处理。当结果未缓存过、缓存失效或缓存需要刷新的情况下，该请求都需要重新进入NetworkDispatcher去调度处理。
NetworkDispatcher.java：继承自Thread，用于调度处理「网络请求」。启动后会不断从网络请求队列中取请求处理，队列为空则等待，请求处理结束则将结果传递给ResponseDelivery去执行后续处理，并判断结果是否要进行缓存。
ResponseDelivery.java：分发结果的interface，postResponse以及postError。

接下来再回头看一下Volley的架构图。

第一步：把请求加入缓存队列
第二步：「缓存调度线程」CacheDispatcher从缓存队列中取出一个请求，如果缓存命中，就读取缓存响应并解析，然后将结果返回到主线程
第三步：缓存未命中，请求被加入网络请求队列，「网络调度线程」NetworkDispatcher轮询取出请求，HTTP请求传输，解析响应，写入缓存，然后将结果返回到主线程
