局部视图是将物体的某一部分向基本投影面投射所得的视图。cad机械版中的图纸想要画局部视图，该怎么绘制呢？下面我们就来看看详细的教程。

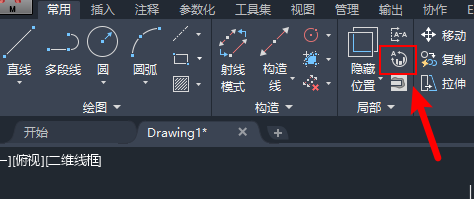

1、进入“常用”选项卡，找到“局部”面板，点击“局部视图”按钮。

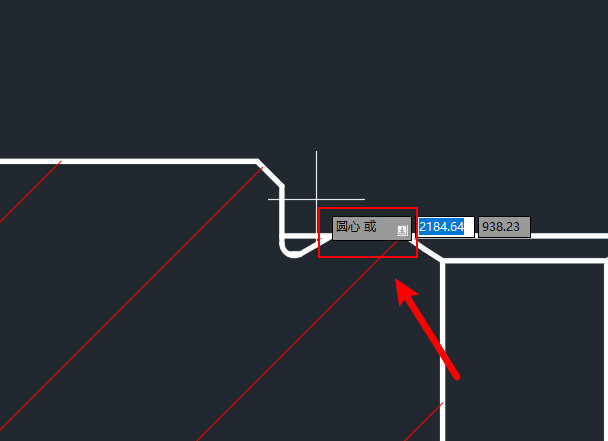

2、首先指定需要局部放大的位置的中心点。

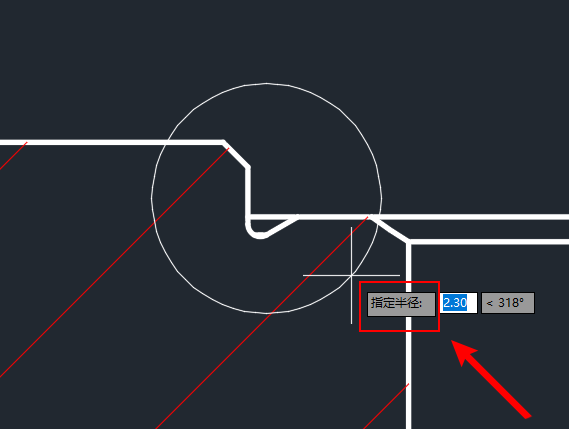

3、然后指定需要局部放大的区域的半径。

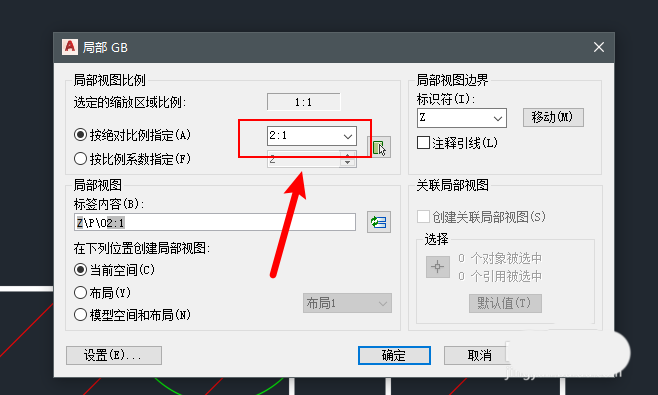

4、确定后在弹出的对话框中指定放大后的比例。

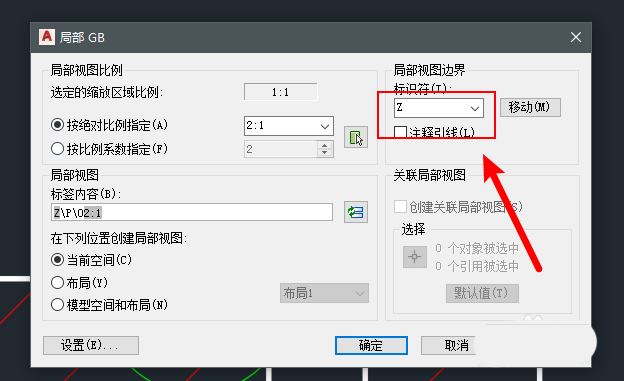

5、接着指定用于局部放大图的标识符号。

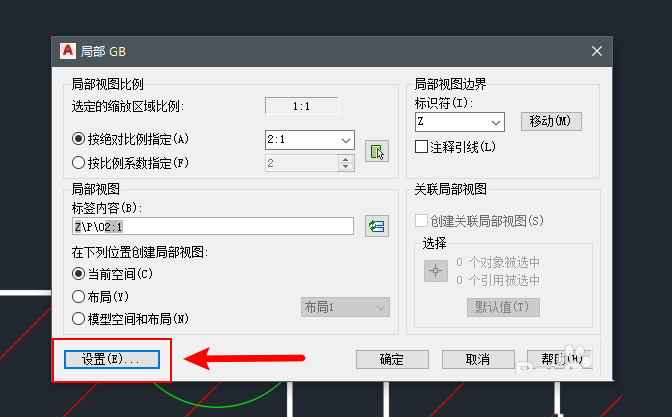

6、点击设置按钮进入局部视图样式对话框。

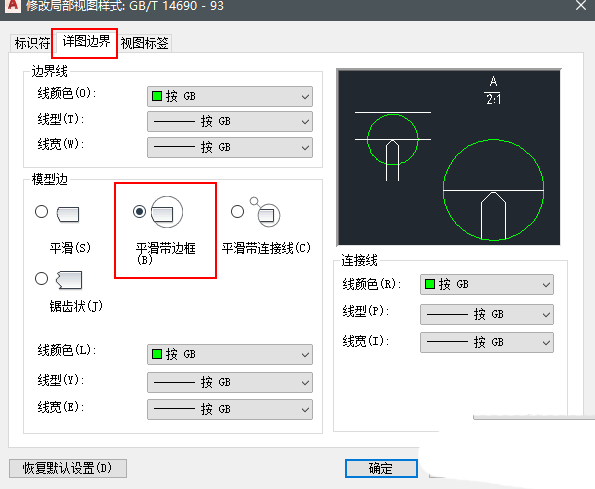

7、修改各个样式使之符合制图规范。

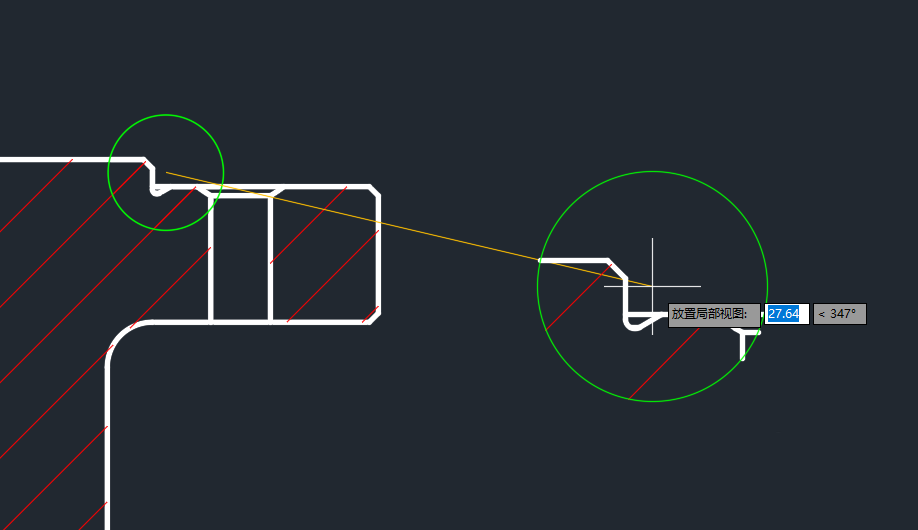

8、最后指定局部放大图的放置位置。

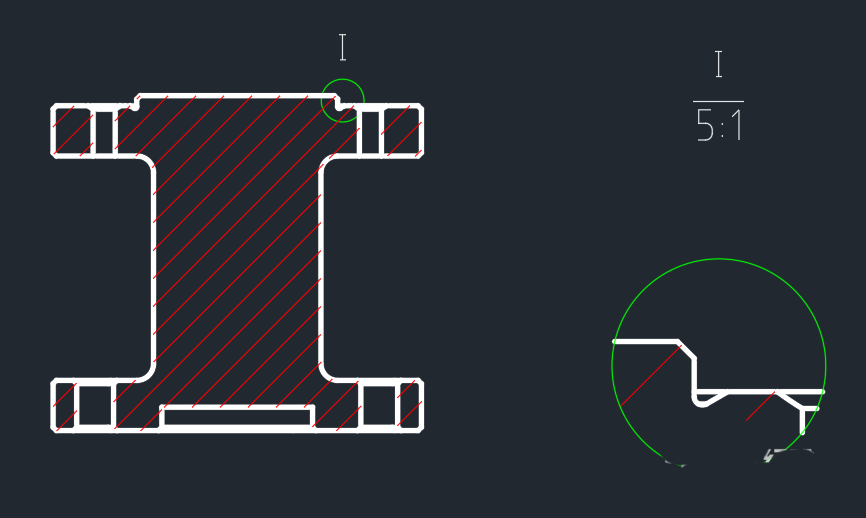

9、即可完成局部放大图的绘制

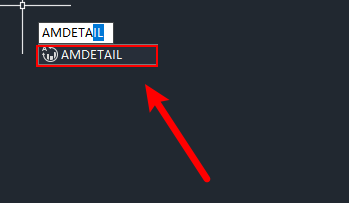

10、也可通过输入命令“amdetail”来绘制局部放大图。
以上就是cad局部视图的画法，希望大家喜欢，请继续关注。
