Iptables + L7 +squid 实现防火墙功能

editor-side-new">

为iptables增加layer7补丁(Linux2.6.25内核)

################################################################
系统环境：RHEL5 [ 2.6.18-8.el5xen ]

软件环境：
http://www.kernel.org/pub/linux/kernel/v2.6/linux-2.6.25.19.tar.bz2
http://www.netfilter.org/projects/iptables/files/iptables-1.4.2.tar.bz2

http://ie.archive.ubuntu.com/sourceforge/l/l7/l7-filter/netfilter-layer7-v2.20.tar.gz
http://ie.archive.ubuntu.com/sourceforge/l/l7/l7-filter/l7-protocols-2008-10-04.tar.gz

目标功能：
为iptables增加layer7补丁，实现应用层过滤。

################################################################

一、重新编译内核

1、合并kernel＋layer7补丁

shell> tar jxvf linux-2.6.25.19.tar.gz2 -C /usr/src/
shell> tar zxvf netfilter-layer7-v2.20.tar.gz -C /usr/src/

shell> cd /usr/src/linux-2.6.25.19/
shell> patch -p1 < /usr/src/netfilter-layer7-v2.20/kernel-2.6.25-layer7-2.20.patch

2、配置新内核

shell> cp /boot/config-2.6.18-8.el5 .config //偷个懒，沿用旧的内核配置
shell> make menuconfig

    //配置内核时，在“Networking ---> Networking Options ---> Network Packet filtering framework (Netfilter) ”处主要注意两个地方：
    1) ---> Code Netfilter Configuration
        //将“Netfilter connection tracking suport (NEW)”选择编译为模块(M)，需选取此项才能看到layer7支持的配置。
        //将layer7、string、state、time、IPsec、iprange、connlimit……等编译成模块，根据需要看着办。

    2) ---> IP: Netfilter Configuration
        //将“IPv4 connection tracking support (require for NAT)”编译成模块。
        //将“Full NAT”下的“MASQUERADE target support”和“REDIRECT target support”编译成模块。

3、编译及安装模块、新内核

shell> make && make modules_install && make install

//编译安装成后后，重启选择使用新的内核（2.6.25.19）引导系统

二、重新编译iptables

1、卸载现有iptables

shell> rpm -e iptables iptstat --nodeps

2、合并iptables＋layer7补丁

shell> tar jxvf iptables-1.4.2.tar.bz2 -C /usr/src/
shell> cd /usr/src/netfilter-layer7-v2.20/iptables-1.4.1.1-for-kernel-2.6.20forward/
shell> cp libxt_layer7.c libxt_layer7.man /usr/src/iptables-1.4.2/extensions/

3、编译安装

shell> cd /usr/src/iptables-1.4.2/

shell> ./configure --prefix=/ --with-ksource=/usr/src/linux-2.6.25.19
shell> make && make install

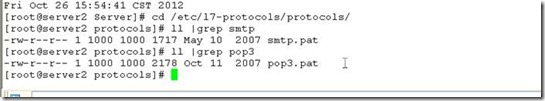

4、安装l7-protocols模式包

shell> tar zxvf l7-protocols-2008-10-04.tar.gz -C /etc/
shell> mv /etc/l7-protocols-2008-10-04 /etc/l7-protocols

三、layer7规则示例

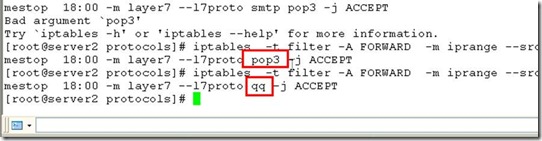

1、layer7 match

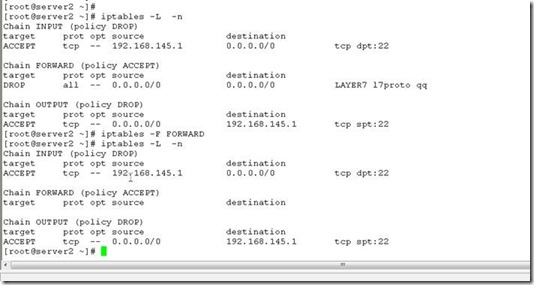

shell> iptables -A FORWARD -m layer7 --l7proto qq -j DROP
shell> iptables -A FORWARD -m layer7 --l7proto msnmessenger -j DROP
shell> iptables -A FORWARD -m layer7 --l7proto msn-filetransfer -j DROP
shell> iptables -A FORWARD -m layer7 --l7proto xunlei -j DROP
shell> iptables -A FORWARD -m layer7 --l7proto edonkey -j DROP
shell> iptables -A FORWARD -m layer7 --l7proto bittorrent -j DROP

2、string match

shell> iptables -A FORWARD -p udp --dport 53 -m string --string "tencent" --algo bm -j DROP
shell> iptables -A FORWARD -p udp --dport 53 -m string --string "verycd" --algo bm -j DROP
shell> iptables -A FORWARD -p tcp --dport 80 -m string --string "sex" --algo bm -j DROP

3、state match

shell> iptables -A FORWARD -m state --state NEW -p tcp ! --syn -j DROP
shell> iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT

4、connlimit match

shell> iptables -A FORWARD -p tcp --syn -m connlimit --connlimit-above 100 --connlimit-mask 24 -j DROP

5、time match

shell> iptables -A FORWARD -p tcp --dport 80 -m time --timestart 8:00 --timestop 17:00 --weekdays Mon,Tue,Wed,Thu,Fri -j ACCEPT

案例

三个部门

工程部门 192.168.145.10-192.168.145.20

软件部门 192.168.145.21-192.168.145.30

经理办公室 192.168.145.31-192.168.145.40

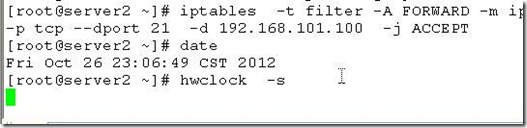

工程部门上班时间 ftp服务器不允许聊天 qq 不允许http上网
