x86_64 架构通过让硬件和软件启用五级页表以支持这些用例。它允许寻址的地址空间等于 257 字节（详情见x86：在 4.12 内核中启用 5 级页表）。它突破了过去虚拟地址空间 128PiB 和物理地址空间 4PiB 的上限。

arm64 架构通过引入两个新的体系结构 —— ARMv8.2 LVA（更大的虚拟寻址） 和 ARMv8.2 LPA（更大的物理地址寻址） —— 拓展来实现相同的功能。这允许使用 4PiB 的虚拟地址空间和 4PiB 的物理地址空间（即分别为 252 位）。

随着新的 arm64 CPU 中支持了 ARMv8.2 体系结构拓展，同时现在开源软件也支持了这两种新的硬件拓展。

从 Linux 5.4 内核开始， arm64 架构中的 52 位（大）虚拟地址（VA）和物理地址（PA）得到支持。尽管内核文档描述了这些特性和新的内核运行时对旧的 CPU（硬件层面不支持 52 位虚拟地址拓展）和新的 CPU（硬件层面支持 52 位虚拟地址拓展）的影响，但对普通用户而言，理解这些并且如何 “选择使用” 52 位的地址空间可能会很复杂。

因此，我会在本文中介绍下面这些比较新的概念：

1. 在增加了对这些功能的支持后，内核的内存布局如何“翻转”到 Arm64 架构

2. 对用户态应用的影响，尤其是对提供调试支持的程序（例如：kexec-tools、 makedumpfile 和 crash-utility）

3. 如何通过指定大于 48 位的 mmap 参数，使用户态应用“选择”从 52 位地址空间接受 VA？

ARMv8.2 架构提供两种重要的拓展：大虚拟寻址（LVA）和大物理寻址（LPA）。

当使用 64 KB 转换粒度时，ARMv8.2-LVA 为每个翻译表基地址寄存器提供了一个更大的 52 位虚拟地址空间。

在 ARMv8.2-LVA 中允许：

当使用 64 KB 转换粒度时，中间物理地址（IPA）和物理地址空间拓展为 52 位。
如果使用 64 KB 转换粒度来实现对 52 位物理地址的支持，那么一级块将会覆盖 4TB 的地址空间。
需要注意的是这些特性仅在 AArch64 架构中支持。

目前下列的 Arm64 Cortex-A 处理器支持 ARMv8.2 拓展：

Cortex-A55
Cortex-A75
Cortex-A76
更多细节请参考 Armv8 架构参考手册。

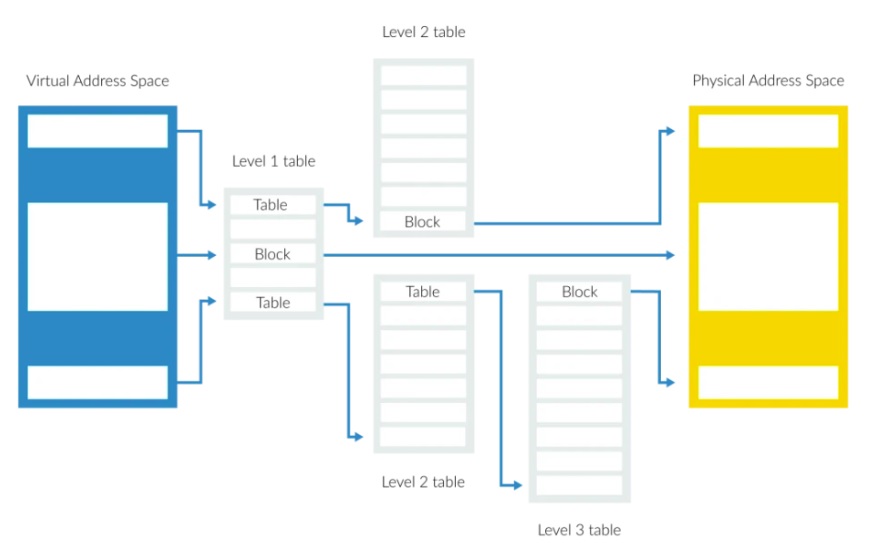

伴随着 ARMv8.2 拓展增加了对 LVA 地址的支持（仅当以页大小为 64 KB 运行时可用），在第一级转换中，描述符的数量会增加。

用户地址将 63-48 位位置为 0，然而内核地址将这些位设置为 1。TTBRx 的选择由虚拟地址的 63 位决定。swapper_pg_dir 仅包含内核（全局）映射，然而 pgd 仅包含用户（非全局）的映射。swapper_pg_dir 地址会写入 TTBR1，且永远不会写入 TTBR0。

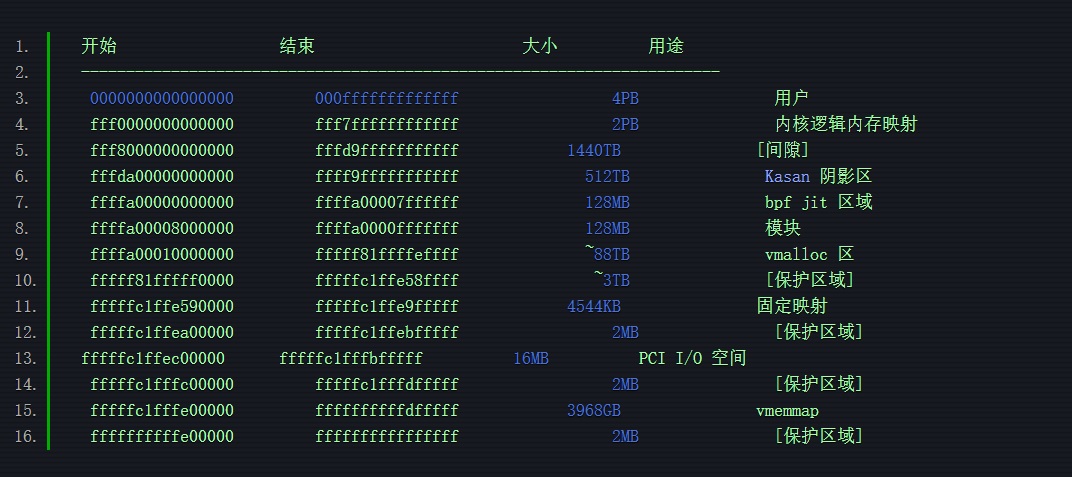

页面大小为 64 KB 和三个级别的（具有 52 位硬件支持）的 AArch64 架构下 Linux 内存布局如下：

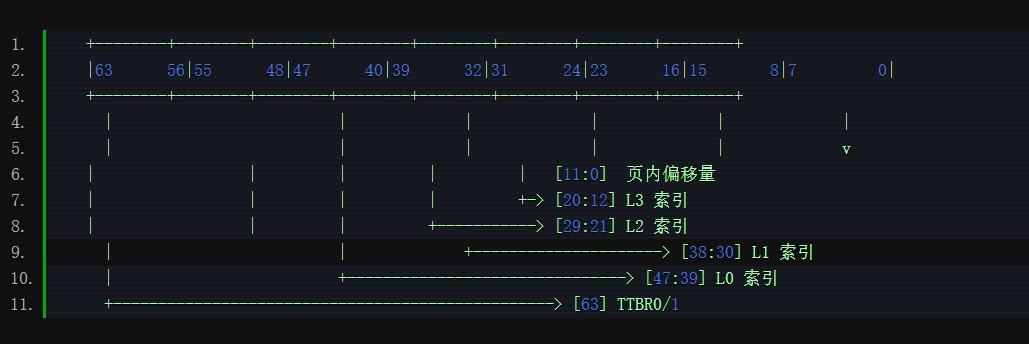

4 KB 页面的转换查询表如下：>

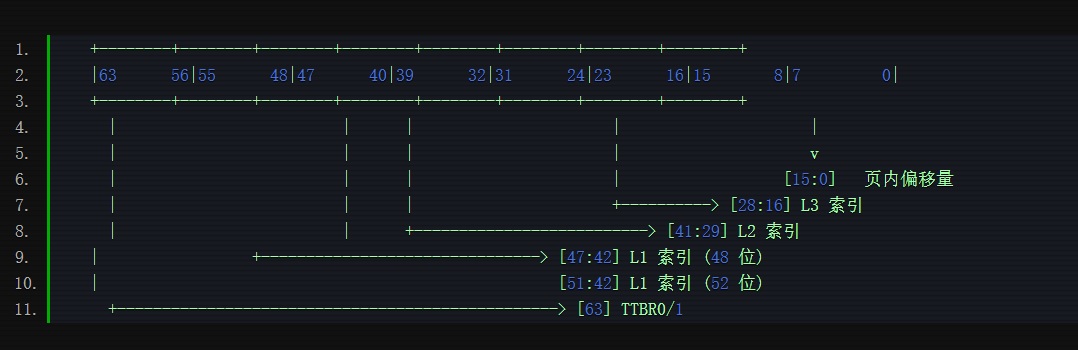

64 KB 页面的转换查询表如下：

因为支持 LVA 的较新的内核应该可以在旧的 CPU（硬件不支持 LVA 拓展）和新的 CPU（硬件支持 LVA 拓展）上都正常运行，因此采用的设计方法是使用单个二进制文件来支持 52 位（如果硬件不支持该特性，则必须在刚开始启动时能回退到 48 位）。也就是说，为了满足 52 位的虚拟地址以及固定大小的 PAGE_OFFSET，VMEMMAP 必须设置得足够大。

这样的设计方式要求内核为了新的虚拟地址空间而支持下面的变量：

VA_BITS         常量       *最大的* 虚拟地址空间大小
vabits_actual   变量       *实际的* 虚拟地址空间大小

保持一个单一内核二进制文件的设计方法要求内核的 .text 位于高位地址中，因此它们对于 48/52 位虚拟地址是不变的。因为内核地址检测器（KASAN）区域仅占整个内核虚拟地址空间的一小部分，因此对于 48 位或 52 位的虚拟地址空间，KASAN 区域的末尾也必须在内核虚拟地址空间的上半部分。（从 48 位切换到 52 位，KASAN 区域的末尾是不变的，且依赖于 ~0UL，而起始地址将“增长”到低位地址）

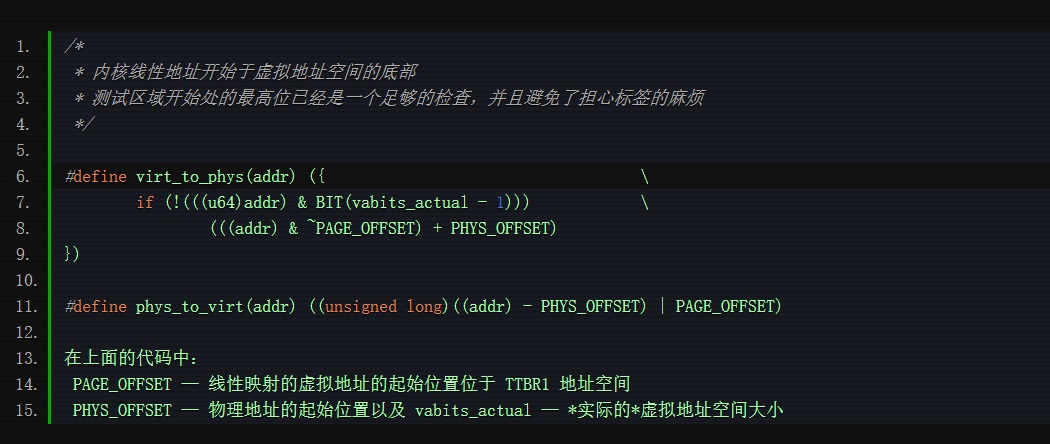

为了优化 phys_to_virt() 和 virt_to_phys()，页偏移量将被保持在 0xFFF0000000000000 （对应于 52 位），这消除了读取额外变量的需求。在早期启动时将会计算 physvirt 和 vmemmap 偏移量以启用这个逻辑。

考虑下面的物理和虚拟 RAM 地址空间的转换：

有几个用户空间应用程序可以用于调试正在运行的/活动中的内核或者分析系统崩溃时的 vmcore 转储（例如确定内核奔溃的根本原因）：kexec-tools、makedumpfile 和 crash-utility。

当用它们来调试 Arm64 内核时，因为 Arm64 内核内存映射被“翻转”，因此也会对它们产生影响。这些应用程序还需要遍历转换表以确定与虚拟地址相应的物理地址（类似于内核中的完成方式）。

相应地，在将“翻转”引入内核内存映射之后，由于上游破坏了用户态应用程序，因此必须对其进行修改。

我已经提议了对三个受影响的用户态应用程序的修复；有一些已经被上游接受，但其他仍在等待中：

提议 makedumpfile 上游的修复
提议 kexec-tools 上游的修复
已接受的 crash-utility 的修复
除非在用户空间应用程序进行了这些修改，否则它们将仍然无法调试运行/活动中的内核或分析系统崩溃时的 vmcore 转储。

为了保持与依赖 ARMv8.0 虚拟地址空间的最大为 48 位的用户空间应用程序的兼容性，在默认情况下内核会将虚拟地址从 48 位范围返回给用户空间。

通过指定大于 48 位的 mmap 提示参数，用户态程序可以“选择”从 52 位空间接收虚拟地址。
例如：

.mmap_high_addr.c
----
   maybe_high_address = mmap(~0UL, size, prot, flags,...);

通过启用以下的内核配置选项，还可以构建一个从 52 位空间返回地址的调试内核：

CONFIG_EXPERT=y && CONFIG_ARM64_FORCE_52BIT=y

总结一下：
