高频滤波器有许多形状、尺寸和响应类型，包括带通、带阻、低通和高通滤波器。
这些滤波器从概念上说可能非常简单，但一个滤波器设计的性能受许多参数的影响，这些参数包括从传输线的宽度到印刷电路板（PCB）压层的介电常数和耗散因数的一致性等广泛种类。
幸运的是，在高频元件领域，计算机辅助工程（CAE）软件的支持就像射频/微波滤波器一样十分丰富，市场上有各种各样的CAE工具，其中许多还是免费的。
所有大型的CAE软件设计工具“套件”，比如安捷伦科技公司（Agilent）的AdvancedDesignSystem（ADS）、AWR公司的MicrowaveOffice和CST公司的CSTStudioSuite2011，都能提供线性电路仿真、电磁（EM）仿真和电路优化工具等组合功能，从而满足采用包括微带线、带状线、共面波导和波导在内的各种传输线技术设计微波滤波器的需要。
上述许多套件都包含专用于滤波器设计的工具。
举例来说，ifilter就是集成在AWR公司Microwaveoffice套件中的一种滤波器综合模块。
ifilter具有直观的用户界面，支持种类广泛的滤波器设计，其中包括集总元件和分布式滤波器类型设计。
电磁仿真软件也是用于设计微波滤波器的强大工具，这样的软件程序有来自SonnetSoftware公司的SonnetSuites、来自安捷伦科技的Momentum、来自AWR公司的AXIEM等，它们都支持具有各种响应的高频滤波器的设计。
ANYS公司的有限元件电磁软件（现在的版本是13.0）一直被广泛用于从仿真模拟、音频、数字和微波滤波器到整个生物医学系统的各个方面。
CadenceDesignSystems公司提供的建模工具不仅能用于滤波器设计和PCB版图设计，还能用于分析每个设计的制造良率。
明导资讯公司（MentorGraphics）的IE3D电磁设计与验证程序可以用于滤波器设计以及包括单片微波集成电路（MMIC）在内的更高层电路的设计。
包括aXieM和SonnetSoftware公司的SonnetLite在内的许多电磁仿真工具都可免费提供，也有的提供试用版，今后可以升级为全功能版。
除了软件外，许多滤波器CAE供应商还提供将他们的工具用于特定滤波器时的设计指南。
例如，CST公司网站上发表有一篇免费的应用文章，详细介绍了一款波导滤波器的设计方法。
这种滤波器（见图）的通带从7.9GHz至8.4GHz，主要用于军事X波段的卫星通信（satcom）。
图：这种波导滤波器设计适用于X波段军事卫星通信系统。
是不是有个仿微波射频的软件 大概叫什么ADS?
先进设计系统(Advanced Design System)
1.ADS简介
先进设计系统(Advanced Design System)，简称ADS，是安捷伦科技有限公司(Agilent)为适应竞争形势，为了高效的进行产品研发生产，而设计开发的一款EDA软件。软件迅速成为工业设计领域EDA软件的佼佼者，因其强大的功能、丰富的模板支持和高效准确的仿真能力（尤其在射频微波领域），而得到了广大IC设计工作者的支持。 ADS是高频设计的工业领袖。它支持系统和射频设计师开发所有类型的射频设计，从简单到最复杂，从射频∕微波模块到用于通信和航空航天∕国防的MMIC。 通过从频域和时域电路仿真到电磁场仿真的全套仿真技术，ADS让设计师全面表征和优化设计。单一的集成设计环境提供系统和电路仿真器，以及电路图捕获、布局和验证能力 —— 因此不需要在设计中停下来更换设计工具。 先进设计系统是强大的电子设计自动化软件系统。它为蜂窝和便携电话、寻呼机、无线网络，以及雷达和卫星通信系统这类产品的设计师提供完全的设计集成。 ADS电子设计自动化功能十分强大，包含时域电路仿真 (SPICE-like Simulation)、频域电路仿真 (Harmonic Balance、Linear Analysis)、三维电磁仿真 (EM Simulation)、通信系统仿真(Communication System Simulation)、数字信号处理仿真设计（DSP）；ADS支持射频和系统设计工程师开发所有类型的RF设计，从简单到复杂，从离散的射频/微波模块到用于通信和航天/国防的集成MMIC，是当今国内各大学和研究所使用最多的微波/射频电路和通信系统仿真软件软件。 此外Agilent公司和多家半导体厂商合作建立ADS Design Kit 及 Model File 供设计人员使用。使用者可以利用Design Kit 及软件仿真功能进行通信系统的设计、规划与评估，及MMIC/RFIC、模拟与数字电路设计。除上述仿真设计功能外，ADS软件也提供辅助设计功能，如Design Guide是以范例及指令方式示范电路或系统的设计流程，而Simulation Wizard是以步骤式界面进行电路设计与分析。ADS还能提供与其他EDA软件，如SPICE、Mentor Graphics的ModelSim、Cadence的NC-Verilog、Mathworks的Matlab等做协仿真（Co-Simulation），加上丰富的元件应用模型Library及测量/验证仪器间的连接功能，将能增加电路与系统设计的方便性、速度与精确性。 ADS软件版本有ADS2008、ADS2006A、ADS2005A、ADS2004A、ADS2003C、ADS2003A、ADS2002C和ADS2002A以及ADS1.5等。
2.ADS软件的仿真分析法
2.1 高频SPICE分析和卷积分析（Convolution） 高频SPICE分析方法提供如SPICE仿真器般的瞬态分析，可分析线性与非线性电路的瞬态效应。在SPICE仿真器中，无法直接使用的频域分析模型，如微带线带状线等，可于高频SPICE仿真器中直接使用，因为在仿真时可于高频SPICE仿真器会将频域分析模型进行拉式变换后进行瞬态分析，而不需要使用者将该模型转化为等效RLC电路。因此高频SPICE除了可以做低频电路的瞬态分析，也可以分析高频电路的瞬态响应。此外高频SPICE也提供瞬态噪声分析的功能，可以用来仿真电路的瞬态噪声，如振荡器或锁相环的jitter。 卷积分析方法为架构在SPICE高频仿真器上的高级时域分析方法，藉由卷积分析可以更加准确的用时域的方法分析于频率相关的元件，如以S参数定义的元件、传输线、微带线等。 2.2 线性分析 线性分析为频域的电路仿真分析方法，可以将线性或非线性的射频与微波电路做线性分析。当进行线性分析时，软件会先针对电路中每个元件计算所需的线性参数，如S、Z、Y和H参数、电路阻抗、噪声、反射系数、稳定系数、增益或损耗等（若为非线性元件则计算其工作点之线性参数），在进行整个电路的分析、仿真。 2.3 谐波平衡分析( Harmonic Balance) 谐波平衡分析提供频域、稳态、大信号的电路分析仿真方法，可以用来分析具有多频输入信号的非线性电路，得到非线性的电路响应，如噪声、功率压缩点、谐波失真等。与时域的SPICE仿真分析相比较，谐波平衡对于非线性的电路分析，可以提供一个比较快速有效的分析方法。 谐波平衡分析方法的出现填补了SPICE的瞬态响应分析与线性S参数分析对具有多频输入信号的非线性电路仿真上的不足。尤其在现今的高频通信系统中，大多包含了混频电路结构，使得谐波平衡分析方法的使用更加频繁，也越趋重要。 另外针对高度非线性电路，如锁相环中的分频器，ADS也提供了瞬态辅助谐波平衡(Transient Assistant HB)的仿真方法，在电路分析时先执行瞬态分析，并将此瞬态分析的结果作为谐波平衡分析时的初始条件进行电路仿真，藉由此种方法可以有效地解决在高度非线性的电路分析时会发生的不收敛情况。 2.4 电路包络分析（Circuit Envelope） 电路包络分析包含了时域与频域的分析方法，可以使用于包含调频信号的电路或通信系统中。电路包络分析借鉴了SPICE与谐波平衡两种仿真方法的优点，将较低频的调频信号用时域SPICE仿真方法来分析，而较高频的载波信号则以频域的谐波平衡仿真方法进行分析 2.5 射频系统分析 射频系统分析方法提供使用者模拟评估系统特性，其中系统的电路模型除可以使用行为级模型外，也可以使用元件电路模型进行习用响应验证。射频系统仿真分析包含了上述的线性分析、谐波平衡分析和电路包络分析，分别用来验证射频系统的无源元件与线性化系统模型特性、非线性系统模型特性、具有数字调频信号的系统特性。 2.6 拖勒密分析（Ptolemy） 拖勒密分析方法具有可以仿真同时具有数字信号与模拟、高频信号的混合模式系统能力。ADS中分别提供了数字元件模型（如FIR滤波器、IIR滤波器，AND逻辑门、OR逻辑门等）、通信系统元件模型（如QAM调频解调器、Raised Cosine滤波器等）及模拟高频元件模型（如IQ编码器、切比雪夫滤波器、混频器等）可供使用。 2.7 电磁仿真分析(Momentum) ADS软件提供了一个2.5D的平面电磁仿真分析功能——Momentum（ADS2005A版本Momentum已经升级为3D电磁仿真器），可以用来仿真微带线、带状线、共面波导等的电磁特性，天线的辐射特性，以及电路板上的寄生、耦合效应。所分析的S参数结果可直接使用于谐波平衡和电路包络等电路分析中，进行电路设计与验证。在Momentum电磁分析中提供两种分析模式：Momentum微波模式即Momentum和Momentum射频模式即Momentum RF；使用者可以根据电路的工作频段和尺寸判断、选择使用。
我想请问hfss和ansys两款软件在电磁仿真应用上的区别，以及他们可以进行太赫兹波段（10的12次方）的仿真吗
Ansys主要是在力学方面做得比较好的，其电磁方面性能好像一般化。Ansoft在国内出现的比较早，现有用户是最多的，国内绝大多数电子研究所都有这个HFSS软件，CST软件出现的比较晚，所以用户稍微少一点。Ansoft建模方便，如果网格划分不好，求解就会很慢很慢，所以我还是喜欢Ansoft
Ansoft HFSS 是世界上第一个商业化的三维结构电磁场仿真软件，可分析仿真任意三维无源结构的高频电磁场，可直接得到特征阻抗、传播常数、S参数及电磁场、辐射场、天线方向图等结果。该软件广泛应用于无线和有线通信、计算机、卫星、雷达、半导体和微波集成电路、航空航天等领域，以帮助客户设计世界一流的产品。以物理原型为基础的高频设计解决方案，提供了从系统到电路直至部件级的快速而精确的设计手段，覆盖了高频设计的所有环节。
ansys.电磁场分析 主要用于电磁场问题的分析，如电感、电容、磁通量密度、涡流、电场分布、磁力线分布、力、运动效应、电路和能量损失等。还可用于螺线管、调节器、发电机、变换器、磁体、加速器、电解槽及无损检测装置等的设计和分析领域。
请问PCB仿真用什么软件比较好？
1、Cadence：原来Allegro PCB自带的仿真工具SQ出来的比较早，和Allegro的PCB设计配套，Sigrity的PowerSI用来提取S参数很方便，PowerDC做直流压降很方便
2、EasyEDA（https://easyeda.com/）:国外用户用的比较多，操作简单，学习资源较多，国外很多用户都在用这个
3、Ansoft：Siwave用来做电源完整性和提取S参数很方便；HFSS用来做3D仿真，提取复杂结构的S参数，是3D电磁仿真软件；Designer是系统仿真工具，界面操作方便，看图方便；
仿真软件中XFG1及XSC1是什么？ 在multisim10的哪里？

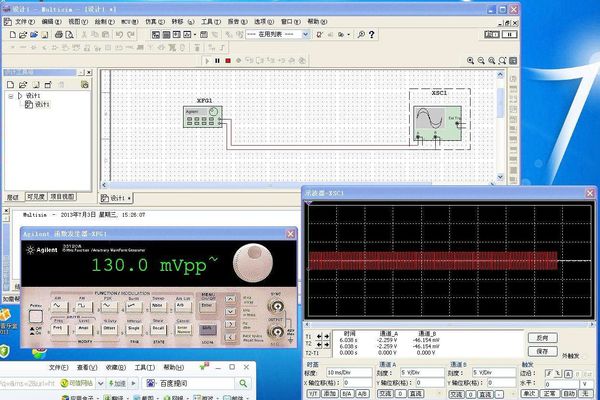

在仿真软件中XFG1是函数信号发生器，XSC1是指示波器。在multisim10的仪表栏中可以找到，如果该仪表栏横置，从左往右数，第二个就是XFG1，第四个和第五个都是XSC1。
函数信号发生器是用来提供正弦波、三角波和方波信号的电压源。在multisim10中单击仪表栏对应的虚拟图标立即打开虚拟函数信号发生器参数设置控制面板，可以根据需要进行参数设置。
示波器主要用来显示被测量信号的波形，还可以测量被测信号的频率和周期等参数。在multisim10中的仪表栏分别有双踪示波器和四通道示波器，双击对应图标，即打开参数设置界面。其参数设置与真实示波器的设置基本一致。
扩展资料：
1、示波器的分类：按照结构和性能不同分类
①普通示波器。电路结构简单，频带较窄，扫描线性差，仅用于观察波形。
②多用示波器。频带较宽，扫描线性好，能对直流、低频、高频、超高频信号和脉冲信号进行定量测试。借助幅度校准器和时间校准器，测量的准确度可达±5%。
③多线示波器。采用多束示波管，能在荧光屏上同时显示两个以上同频信号的波形，没有时差，时序关系准确。
④多踪示波器。具有电子开关和门控电路的结构，可在单束示波管的荧光屏上同时显示两个以上同频信号的波形。但存在时差，时序关系不准确。
⑤取样示波器。采用取样技术将高频信号转换成模拟低频信号进行显示，有效频带可达GHz级。
⑥记忆示波器。采用存储示波管或数字存储技术，将单次电信号瞬变过程、非周期现象和超低频信号长时间保留在示波管的荧光屏上或存储在电路中，以供重复测试。
⑦数字示波器。内部带有微处理器，外部装有数字显示器，有的产品在示波管荧光屏上既可显示波形，又可显示字符。
被测信号经模一数变换器（A/D变换器）送入数据存储器，通过键盘操作，可对捕获的波形参数的数据，进行加、减、乘、除、求平均值、求平方根值、求均方根值等的运算，并显示出答案数字。
参考资料来源：《Multisim11电路设计及应用》 王冠华 编著 国防工业出版社 第三章Multisim11的虚拟仪器使用方法 3.2节 函数信号发生器 ，3.4和3.5节双踪示波器和四通道示波器
参考资料来源：百度百科--示波器
电磁兼容常用分析软件有哪些？
国外发展概况
电磁仿真技术中运用的主要计算电磁学方法大致可分为2 类：精确算法和高频近似方法。精确计算方法包括差分法（FDTD，FDFD）、有限元（FEM）、矩量法（MoM）以及基于矩量法的快速算法（如快速多极子FMM 和多层快速多极子MLFMA）等，其中，在解决电大目标电磁问题中最有效的方法为多层快速多极子方法。高频方法一般可归作2 类：一类基于射线光学，包括几何光学（GO）、几何绕射理论（GTD）以及在GTD 基础上发展起来的一致性绕射理论（UTD）等；另一类基于波前光学，包括物理光学（PO）、物理绕射理论（PTD）、等效电磁流方法（MEC）以及增量长度绕射系数法（ILDC）等。PO 高频方法由于计算效率较高，对大目标的适应能力强，因此被广为采用。
基于这些方法，国外不仅形成了众多的预测仿真系统和软件，还建立了相应的EMC 数据库，可开展：1）各种军用平台电磁兼容性设计，包括大型舰船平台的天线布置设计、舱室内EMC 设计、系统内EMC 分析、系统间EMC 分析等；2）平台间EMC 分析，包括舰船编队的EMC 分析；3）EMP（电磁脉冲）仿真、各种载体EMP 效应及适应性分析；4）陆海空天电五维现代化战场电磁环境分析。
目前国外主要的商业软件主要如下：
1、 EMC2000软件
该软件由法国某公司研制，采用的计算方法主要是MoM，FDTD，FVO（有限体积法），PO/GO，GTD，UTD，PTD，ECM（等效电流法），在算法上与Ship EDF基本相同（增加了FVO），两者的分析功能非常接近。据介绍，EMC2000 可以对雷电、静电、电磁脉冲对目标的冲击效应进行仿真分析，可对复杂介质进行时域分析，对孔缝耦合进行计算，但没有RCS 计算功能。
2、 FEKO+Cable Mod软件
该软件由南非某公司研制，采用的数值算法主要是MoM，PO，UTD，FEM（有限元法）以及一些混合算法，在新版软件中增加了多层快速多极子算法（MLFMA），Cable Mod 功能和多种脉冲源（高斯、三角、双指数和斜波脉冲）的时域分析，可为飞机、舰船、卫星、导弹、车辆等系统的全波电磁分析提供解决手段，包括电磁目标的散射分析（图1）、机箱的屏蔽效能分析（图2）、天线的设计与分析（图3）、多天线布局分析（图4）、系统的EMC/EMI 分析、介质实体的SAR 计算、微波器件的分析与设计、电缆束的耦合分析等。
3、 Ansoft-HFSS软件
该软件由美国Ansoft公司研制，采用的主要算法是有限元法（FEM），主要应用于微波器件（如波导、耦合器、滤波器、隔离器、谐振腔）和微波天线设计（图5）中，可获得特征阻抗、传播常数、S 参数及电磁辐射场、天线方向图等参数和结果。该软件与FEKO 最早进入中国市场，并在国内拥有一定数量的用户。
4、 CST-SD 软件
德国CST 公司研制了基于有限积分技术（FIT，该技术类似于FDTD）的仿真软件CST-SD，主要用于高阶谐振结构的设计。它通过散射参数（S 参数）将复杂系统分离成更小的单元进行分析，具体应用范围主要是微波器件，包括耦合器、滤波器、平面结构电路、各种微波天线和蓝牙技术等。图6 是该软件对双指数脉冲信号沿电缆进入机箱后的效应进行仿真分析的结果。
5、 FIDELITY 软件
FIDELITY 软件由Zeland公司研制，主要采用非均匀网格FDTD技术，可分析复杂填充介质中的场分布问题，其仿真结果主要包括：S 参数、VSWR（驻波比）、RLC 等效电路、坡印亭矢量、近场分布和辐射方向图，具体应用范围主要包括微波/毫米波集成电路（MMIC）、RFDCB、RF 天线、HTS 电路和滤波器、IC 内部连接、电路封装等。
6、 IMST-Empire软件
IMST-Empire软件主要采用FDTD 法，是RF 元件设计的标准仿真软件，它的应用范围包括平面结构、连接线、波导、RF 天线和多端口集成，仿真参数主要是S参数、辐射场方向图等。
7、 Micro-Stripe仿真软件
该软件由美国FLOMERICS 公司研制，主要采用传输线矩阵法（TLM）。该软件可对飞机、舰船平台天线布置中的耦合度进行计算，可以对电子设备防雷击、电磁脉冲和静电放电威胁进行分析，可以辅助面天线、贴片天线、天线阵的电磁设计。
8、 ADS软件
该软件是美国安捷伦公司在HP EESOF系列的EDA 软件基础上发展完善起来的大型综合设计软件，主要采用MoM 算法，可协助系统和电路工程师进行各种形式的射频设计，如离散射频/微波模块的集成、电路元件的仿真和模式识别。该软件还提供了一种新的滤波器的设计，其强大的仿真设计手段可在时域或频域内实现对数字或模拟、线性或非线性电路的综合仿真分析与优化。
9、 Sonnet 仿真软件
Sonnet 是一种基于矩量法的电磁仿真软件，是高频电路、微波、毫米波领域设计和电磁兼容/电磁干扰分析的三维仿真工具。主要应用于：微带匹配网络、微带电路、微带滤波器、带状线电路、带状线滤波器、过孔（层的连接或接地）、耦合线分析、PCB 板电路分析、PCB 板干扰分析、桥式螺线电感器、平面高温超导电路分析、毫米波集成电路（MMIC）设计和分析、混合匹配的电路分析、HDI 和LTCC 转换、单层或多层传输线的精确分析、多层/平面的电路分析、单层或多层的平面天线分析、平面天线阵分析、平面耦合孔分析等。
10、 IE3D仿真软件
IE3D 是一个基于矩量法的电磁场仿真工具，可以解决多层介质环境下三维金属结构的电流分布问题，包括不连续性效应、耦合效应和辐射效应。仿真结果包括S 参数、VWSR（驻波比）、RLC 等效电路、电流分布、近场分布、辐射方向图、方向性、效率和RCS等。IE3D 在微波/毫米波集成电路（MMIC）、RF 印制板电路、微带天线、线电线及其它形式的RF 天线、HTS 电路及滤波器、IC 的内部连接及高速数字电路封装方面是一个非常有用的工具。
11、 Microwave Office软件
该软件也是基于矩量法的电磁场仿真工具，是通过2个模拟器实现对微波平面电路的模拟和仿真。“VoltaireXL”模拟器处理集总元件构成的微波平面电路问题，“EMSight”模拟器处理任何多层平面结构的三维电磁场问题。“VoltaireXL”模拟器内设一个元件库，其中无源器件有电感、电阻、电容、谐振电路、微带线、带状线、同轴线等；非线性器件有双极晶体管、场效应晶体管、二极管等。在建立电路模型时，可以调出所用的元件。“EMSight” 模拟器的特点是把修正谱域矩量法与直观的图形用户界面（GUI）技术结合起来，使得计算速度加快许多。它可以分析射频集成电路（RFIC）、微波单片集成电路（MMIC）、微带贴片天线和高速印制电路（PCB）等的电气特性。
12、 ICE WAVE仿真软件
该软件是针对电子产品电磁兼容设计/电磁干扰分析的三维仿真工具，采用FDTD 全波数值方法。应用范围包括：PCB 退耦、辐射、接地、过孔和不连续分析，以及微波元器件、铁氧体、谐振腔、屏蔽盒的电磁分析。
13、 WIPL-D软件
该软件是由WIPL-d.o.o.公司基于MoM算法开发的三维全波电磁仿真设计软件。它采用了最先进的最大正交化高阶基函数（HOBFs）、四边形网格技术等，减少了内存需求和计算时间。据介绍，该软件可用201s 仿真一个58λ长平台的天线布局问题。该软件能解决的电磁问题包括：各种电磁兼容天线设计、复杂平台天线布局问题、复杂平台RCS 计算以及微波无源结构设计。
14、 Singula软件
该软件由加拿大IES 公司开发，采用MoM＋PO的混合算法，可用于天线与天线阵、波导与谐振腔、射频电路与微波元器件、电磁散射与RCS、吸收率（SAR）等方面的电磁分析，可以分析复杂平台短波和超短波天线布局问题。
15、 FISC软件
美国Illinois大学于2001年公布的电磁散射分析软件FISC 适用于导弹（图7）、飞机（图8）、坦克等的电磁散射分析，采用的主要方法是多层快速多极子方法（MLFMA），据报道，可以求解未知量达1 千万的电磁散射问题。
16、 XPATCH软件
该软件由美国军方研制，主要采用弹跳射线法（SBR），并与计算机图形学技术紧密结合。在计算中，同时考虑了射线直射时的物理光学近似、物理绕射以及射线的多次反射效应（multi-bounce rays）。在计算射线直射效应（first bounce）时，最花时间的是确定复杂目标的阴影部分和遮挡部分，该软件采用Z-buffering 技术的硬件和软件精确确定这2 部分。阴影部分和遮挡部分确定之后，直射场部分的贡献可由PO 计算。为了计算多次反射效应，从入射波向目标发射一系列平行的射线，对每一条射线在目标上（或目标内）的反射和折射进行跟踪，直到射线离开目标为止。射线的跟踪是根据几何光学原理进行的，在反射点或折射点处的场由几何光学确定，包括极化效应、多层媒质效应等。在射线离开目标时的最后一个反射点，应用物理光学积分计算远区散射场（图9）。叠加所有射线对远区散射场的贡献，即获得总的远区散射场或雷达散射截面。通常，对RCS 的计算而言，1个波长的距离至少需要10 根射线。此软件基于的方法的原理虽然简单，但需要有效的几何CAD 技术和快速的射线跟踪算法。
我个人见到的是ansoft和CTS两个软件使用的比较多。
