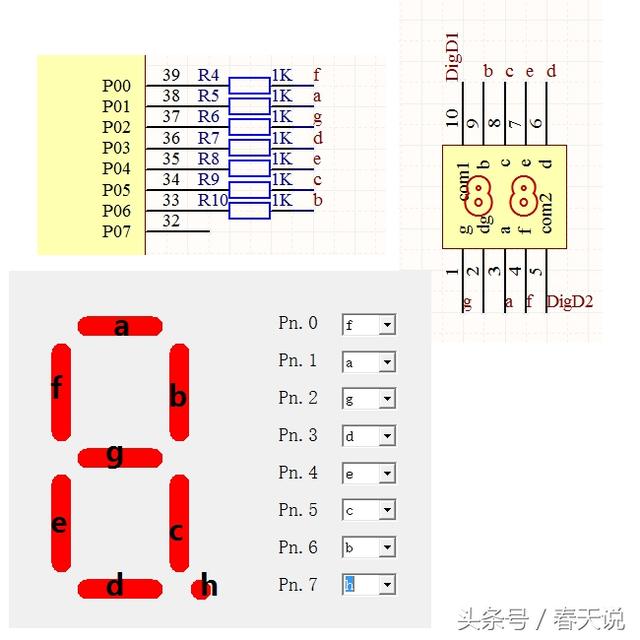

单片机中如何通过编程来获取LED数码管的段码
可以这样实现：定义一个消隐段码（现在你已经实现了数字0~9的段码），该段码使数码管所有段（即LED）全部熄灭，定义在段码表LED_code[10]位置（LED_code[9]对应数字9）;之后你可以在点亮数码管之前取段码的程序中增加前导0的判断（很简单，请自己思考怎么实现），若判断是前导0，则P0=~LED_code[10]（取代楼主之前的P0=~LED_code[led_num[i]]，此时led_num[i]=0）。
OK!
4位共阳数码管动态扫描显示汇编程序 吗
大多情况下，提到真六段和假六段这个概念只是生产厂家的一个噱头，从技术上层面讲，6段即6个像素，只要内置芯片或外置控制器能将其完成6个像素的任何变化，不管是1/2扫描还是静态扫描，就是真正的6段6像数（相对应于LED数码管行业），否则就是假6段。
假6段不能完成你随性所欲的变化效果。
proteus 仿真 数码管不亮
1、检查数码管是共阴还是共阳，A表示共阳，K表示共阴。
或者直接给公共端接高电平或者低电平，段码端一部分接高电平，一部分接低电平，这样数码管亮的话看公共端接的是高还是低电平就可以判断了。
2、看你接的限流电阻是不是太大，大于1K的值有可能不亮，最好不要接限流电阻。
做实际的实物电路再加上470欧姆。
3、是不是接到51单片机的P0口了，接到P0口必须加上拉电阻，否则不会亮。
4、如果是程序控制数码管，注意延时时间的长短，太短会看不到亮。
为什么这个单片机程序运行后数码管不亮
//假设接共阴极数码管unsigned char ledmap[] = {0x3F,/*0*/0x06,/*1*/0x5B,/*2*/0x4F,/*3*/0x66,/*4*/0x6D,/*5*/0x7D,/*6*/0x07,/*7*/0x7F,/*8*/0x6F,/*9*/0x77,/*A*/0x7C,/*b*/0x58,/*c*/0x5E,/*d*/0x79,/*E*/0x71,/*F*/};……SBUF = c； // 要发送的字符放入缓冲区 while(TI == 0);TI = 0;//假设只有一位数码管，若有多位数码管，就单独编写个显示程序，然后调用吧P1=ledmap[c&0x0f]；//设数码管段码接P1口，接收的数据应该不大于0x0f;P2=0x01；//数码管位码控制}}
设计一个电子秒表,通过软件延时方式实现秒计时通过两个数码管动...
单片机技术的发展以微处理器（MPU）技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。
科研成果保护是每一个科研人员最关心的事情，目的不使自己的辛苦劳动付注东流加密方法有软件加密，硬件加密，软硬件综合加密， 时间加密，错误引导加密，专利保护等措施有矛就有盾，有盾就有矛，有矛有盾，才促进矛盾质量水平的提高加密只讲盾，也希望网友提供更新的加密思路，现先讲一个软件加密：利用MCS-51 中A5 指令加密，（本人85 年发现的，名软件陷阱），其实世界上所有资料，包括英文资料都没有讲这条指令，其实这是很好的加密指令A5 功能是二字节空操作指令加密方法在A5 后加一个二字节或三字节操作码，因为所有反汇编软件都不会反汇编A5 指令，造成正常程序反汇编乱套，执行程序无问题仿制者就不能改变你的源程序，你应在程序区写上你的大名单位开发时间及仿制必究的说法，以备获得法律保护我曾抓到过一位获省优产品仿制者，我说你们为什么把我的名字也写到你的产品中？硬件加密：8031/8052 单片机就是8031/8052掩模产品中的不合格产品，内部有ROM（本人85年发现的），可以把8031/8052 当8751/8752 来用，再扩展外部程序器，然后调用8031 内部子程序当然你所选的同批8031 芯片的首地址及所需用的中断入口均应转到外部程序区。
硬件加密 用高电压或激光烧断某条引脚，使其读不到内部程序，用高电压会造成一些器件损坏，重要RAM 数据采用电池（大电容，街机采用的办法）保护，拔出芯片数据失去机器不能起动，或能初始化，但不能运行 用真真假假方法加密 擦除芯片标识 把8X52 单片机，标成8X51 单片机，并用到后128B的RAM 等方法，把AT90S8252 当AT89C52，初始化后程序段中并用到EEPROM 内容，你再去联想吧！用激光（或丝印）打上其它标识如有的单片机引脚兼容，有的又不是同一种单片机，可张冠李戴，只能意会了，这要求你知识面广一点 用最新出厂编号的单片机，如2000 年后的AT89C 就难解密，或新的单片机品种，如AVR 单片机 DIP 封装改成PLCC,TQFP,SOIC,BGA等封装，如果量大可以做定制ASIC，或软封装，用不需外晶振的单片机工作（如AVR 单片机中的AT90S1200），使用更复杂的单片机，FPGA+AVR+SRAM=AT40K系列 硬件加密与软件加密只是为叙说方便而分开来讲， 其实它们是分不开的，互相支撑，互相依存的软件加密：其目的是不让人读懂你的程序，不能修改程序，你可以.......利用单片机未公开，未被利用的标志位或单元，作为软件标志位，如8031/8051 有一个用户标志 位，PSW.1 位，是可以利用的程序入口地址不要用整地址，如：XX00H,XXX0H，可用整地址-1，或-2，而在整地址处加二字节或三字节操作码，在无程序的空单元也加上程序机器码，最好要加巧妙一点 用大容量芯片，用市场上仿真器不能仿真的芯片，如内部程序为64KB 或大于64KB 的器件，如：AVR 单片机中ATmega103 的Flash 程序存储器为128KB AT89S8252/AT89S53 中有EEPROM，关键数据存放在EEPROM 中，或程序初始化时把密码写 到EEPROM 中，程序执行时再查密码正确与否，然后....... 当然不能告说人家这是什么器件，尽量不让人家读懂程序，在这里说谎，骗人是正当防卫。
用真真假假， 假假真真，把几种不同品种的单片机放在同一设备中，如主芯片用AVR（说是MCS51），键盘显示用AT89C2051（说是GAL）,I/O 口扩展驱动用PIC（说是AT90S1200）等，当然要求你知识面广一点如果你用高级语言C 编写程序就简单了，因为C 语言程序移植方便有些国家的产品能做到三年保修，三年保不坏，三年后保坏，或三年后保有故障，可能用什么技术？你去想吧例：每次开机或关机，EEPROM 某单元加1，也可二个三个单元连接起来计数，达到某值停止工作，硬件用软件代替，软件用硬件代替用大规模CPLD 可编程器件，关于单片机加密，讲到这里，就算抛砖引玉，下面请各位高手把玉亮出来吧。
对付购买你设备，想不付钱或想少付钱的人，你可采用先供限时（次）使用版软件，钱付清下载正式版软件（监控）。
数码管也称LED数码管，不同行业人士对数码管的称呼不一样，其实都是同样的产品。
数码管按段数可分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元，也就是多一个小数点（DP）这个小数点可以更精确的表示数码管想要显示的内容；按能显示多少个（8）可分为1位、2位、3位、4位、5位、6位、7位等数码管。
按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相...
单片机89c52如何控制多个数码管？
展开全部 只想用P3口的话，必须另加控制元件。
1一种方法是用两个锁存器来锁存数码管的段码和位码，进行动态扫描显示。
2另一方法是，用P3口的4位接一个BCD译码器控制数码管的段码，再P3口的3位接一个3-8译码器来控制数码管的位进行动态扫描。
3再就是可以用P3口的两根串行线接串并转换IC，来驱动数码管。
...
关于TM1637数码管驱动芯片的键扫电路的原理
这个应该是595做的显示模块，clk,dio可以用串口io，也可以用普通io的，只是软件上有所不同三极管的基极输入端，集电极是反相输出端。
基极输入低电平，集电极输出就是高电平，送到数码管的公共端。
数码管的段，再输入低电平时，这个段，就会发光。
看你将四位数码管接在单片机的哪一组输出口 例如51单片机一般都是四组八位输i/o口P0,P1,P2,P3口 一般P0口是三态i/o是要接上拉电阻的。
其他接口是不用接上拉电阻的。
上拉电阻一般选用1k~4k7都可以保证各管脚输出的电流小于500mA就可以了。
图我传的这个图 六位数码管虽然是共阴极的 （但是不影响原理）因为他接在51单片机的三态接口上 只需接上拉电阻 （排阻）即可 。
这种电路图用两个锁存器U1,U2分别控制数码管的位选和片选信号 （在读中标的WEI1-WEI6是位选信号，a-g等是段选信号）。
锁存器U2,U1是同型号的 用图中的wela 和dula的（高电平和低电平）分别控制位选和段选的直通和所存。
这样一组i/o口就能驱动数码管了。
节省了硬件的开销。
希望能帮到你！祝你好运假若用上拉电阻（排阻），用共阳的数码管P0口段码，P1口位选，那电流够驱动吗，是可以的 P0口三态作输出 一定要接上拉电阻 P0要驱动管耗较大的数码管那么选择的上拉电阻就小一点 但最好不要小于1k 。
P1口作位选因为P1口是正常的I/0口 所以不存在电流驱动不了的问题。
单片机控制数码管显示电路图的运行原理是利用人眼“视觉暂留”的原理来实现的。
1、根据科学论断，人眼视觉暂留时间是一帧也就是1/24秒，大约42毫秒时间。
2、在多个数码管显示电路中，控制上是通过扫描显示也就是分别分时给每个数码管送显示数据（段码+位码），而全部数码管的一次扫描时间不超过1/24秒。
3、要想达到稳定显示，经过试验，每个数码管数据暂留时间又不能太少，一般不少于3毫秒。
因此一个单片机的扫描控制流程最多可以控制14个数码管。
4、扫描控制，一般用定时器来实现，51单片机有2个定时器，因此，最多可以同时控制28个数码管稳定显示。
数码管的封装我已经搞定了，求完整SCH和PCB图，数码管的封装我已经搞定了，但有些地方我还是不太确定，排阻应该怎么接，导出PCB感觉不对。
LED数码管由7段或8段发光二极管组成，在平面上排成8字型。
分类：有共阴极和共阳极两种。
显示原理：使某些段点亮而另一些段不亮就可以显示0---9,A---F等字型。
使某段点亮必须具备2个条件： ① 共阴极管的公共端接地和共阳极管的公共端接电源。
② 共阴极管的控制端接电源和共阳极管的控制端接地。
