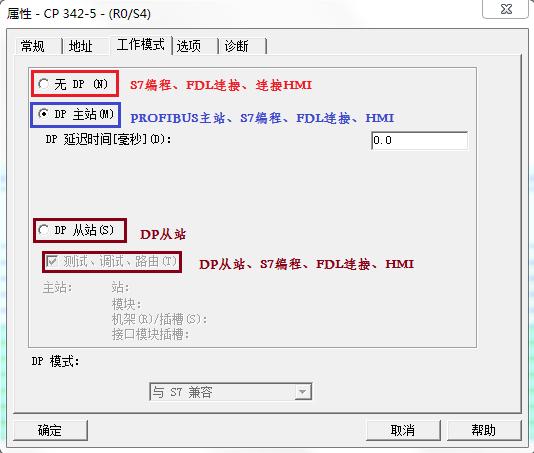

DP主站与从站有什么区别？
一个主站可以有多个从站，但一个从站不能有多个主站，组态的时候只组态一个主站，多个从站，将多个从站挂到主站上就可以了 综述编辑 用于现场层的高速数据传送。
主站周期地读取从站的输入信息并周期地向从站发送输出信息。
总线循环时间必须要比主站（PLC）程序循环时间短。
除周期性用户数据传输外，PROFIBUS-DP还提供智能化设备所需的非周期性通信以进行组态.诊断和报警处理。
①传输技术：RS-485双绞线.双线电缆或光缆。
波特率从9.6K bit/s到12M bit/s。
②总线存取：各主站间令牌传递，主站与从站间为主-从传送。
支持单主或多主系统。
总线上站点（主-从设备）数最多为126。
③通信：点对点（用户数据传送）或广播（控制指令）。
循环主-从用户数据传送和非循环主-主数据传送。
④运行模式：运行.清除.停止。
⑤同步：控制指令允许输入和输出同步。
同步模式：输出同步；锁定模式：输入同步。
⑥功能：DP主站和DP从站间的循环用户有数据传送。
各DP从站的动态激活和可激活。
DP从站组态的检查。
强大的诊断功能，三级诊断诊断信息。
输入或输出的同步。
通过总线给DP从站赋予地址。
通过部线对DP主站（DPM1）进行配置，每DP从站的输入和输出数据最大为246字节。
⑦可靠性和保护机制：所有信息的传输按海明距离HD=4进行。
DP从站带看门狗定时器（Watchdog Timer）。
对DP从站的输入/输出进行存取保护。
DP主站上带可变定时器的用户数据传送监视。
⑧设备类型：第二类DP主站（DPM2）是可进行编程.组态.诊断的设备。
第一类DP主站（DPM1）是中央可编程控制器，如PLC.PC等。
DP从站是带二进制值或模拟量输入输出的驱动器.阀门等. 特点编辑 （1） ①速率：在一个有着32个站点的分布系统中，PROFIBUS-DP对所有站点传送512 bit/s 输入和512bit/s输出，在12Mbit/s时只需1毫秒。
② 诊断功能：经过扩展的PROFIBUS-DP诊断能对故障进行快速定位。
诊断信息在总线上传输并由主站采集。
诊断信息分三级： ·本站诊断操作：本站设备的一般操作状态，如温度过高.压力过低。
·模块诊断操作：一个站点的某具体I/O模块故障。
·通过诊断操作：一个单独输入/输出位的故障。
（2） PROFIBUS-DP允许构成单主站或多主站系统。
在同一总线上最多可连接126个站点。
系统配置的描述包括：站数.站地址.输入/输出地址.输入/输出数据格式.诊断信息格式及所使用的总线参数。
每个 PROFIBUS-DP系统可包括以下三种坏同类型设备： ① 一级DP主站（DPM1）：一级DP主站是中央控制器，它在预定的周期内与分散的站（如DP从站）交换信息。
典型的DPM1如PLC或PC。
② 二级DP主站（DPM2）：二级DP主站是编程器.组态设备或操作面板，在DP系统组态操作时使用，完成系统操作和监视目的。
③ DP从站：DP从站是进行输入和输出信息采集和发送的外围设备（I/O设备.驱动器.HMI.阀门等）。
④ 单主站系统：在总线系统的运行阶段，只有一个活动主站。
⑤ 多主站系统：总线上连有多个主站。
这些主站与各自从站构成相互独立的子系统。
每个子系统包括一个DPMI.指定的若干从站及可能的DPM2设备。
任何一个主站均可读取DP从站的输入/输出映象，但只有一个DP主站允许对DP从站写入数据。
（3） 系统行为 系统行为主要取决于DPM1的操作状态，这此状态由本地或总线的配置设备所控制。
主要有以下三种状态： ·停止：在这种状态下，DPM1和DP从站之间没有数据传输。
·清除：在这种状态下，DPM1读取DP从站的输入信息并使输出信息保持在故障安全状态。
·运行：在这种状态下，DPM1处于数据传输阶段，循环数据通信时，DPM1从DP站读取输入信息并向从站写入输出信息。
① DPM1设备在一个预先设定的时间间隔内，以有选择的广播方式将其本地状态周期性地发送到每一个有关的DP从站。
② 如果在DPM1的数据传输阶段中发生错误，DPM1将所有有关的DP从站的输出数据立即转入清除状态，而DP从站将不在发送用户数据。
在次之后，DPM1转入清除状态。
（4） DPM1和DP从站间的循环数据传输 DPM1和相关DP从站之间的用户数据传输是由DPM1按照确定的递归顺序自动进行。
在对总线系统进行组态时，用户对DP从站与DPM1的关系作出规定，确定哪些DP从站被纳入信息交换的循环周期，哪些被排斥在外。
DMP1和DP从站之间的数据传送分三个阶段：参数设定.组态.数据交换。
在参数设定阶段，每个从站将自己的实际组态数据与从DPM1接受到的组态数据进行比较。
只有当实际数据与所需的组态数据相匹配时，DP从站才进入用户数据传输阶段。
因此，设备类型.数据格式.长度以及输入输出数量必须与实际组态一致。
（5） DPM1和系统组态设备间的循环数据传输 除主-从功能外，PROFIBUS-DP允许主-主之间的数据通信，这些功能使组态和诊断设备通过总线对系统进行组态。
（6） 同步和锁定模式 除DPM1设备自动执行的用户数据循环传输外，DP主站设备也可向单独的DP从站.一组从站或全体从站同时发送控制命令。
这些命令通过有选择的广播命令发送的。
使用这一功能将打开DP从站的同步...
西门子S7
Profibus-DP网络故障排除指南 先确保你已经彻底阅读过并已经理解《DP总线设备及应用》手册，然后按以下情况检查： 1. 站地址重复：底座地址设置重复将导致重复的模块通讯不正常，有时候底座焊接质量也可能导致地址重复，但这种可能性很小。
2. 终端匹配器FM192A-TR故障：将导致通讯质量不稳定。
3. 未正确设置DP重复器：常规使用时，DP重复器的三个开关均应设置为ON。
当用DP重复器进行分叉网络时，请仔细阅读《DP总线设备及应用》手册。
4. 当总线上的一个以上的模块的通讯接口损坏时，有可能导致整段网络的通讯不正常。
目前从理论上没有更好的诊断方法，只能将所有模块全部拔下，然后逐个插回原位，如果当插上某个模块后通讯又故障，则该模块的通讯接口损坏。
5. 但段网络上节点配置超过公司实际标准：推荐每段24个模块。
（DP标准为每段32个物理节点，但每台主控占1个节点，每个DP重复器左边占一个节点，右边也占一个节点，再加上底座并非双绞线，性能有所损失，所以目前推荐每段24个模块。
6. DP重复器接地不良：DP重复器的电源地（逻辑地）是通过DIN导轨接机柜的，要确保DIN导轨与机柜保护地良好接触，并确保机柜保护地良好接地。
不良好的接地甚至有可能经常损坏DP重复器。
7. 已主控单元为中心，DP重复器应防置在总线上离主控近的一端，而不是远端，否则信号放大和整形的作用减弱。
8. DP线的屏蔽层应保证与屏蔽汇流条接触良好，屏蔽地要保证接地良好（有时直接在本柜接保护地）。
9. 底座之间是否紧密接触：由于底座是垂直安装，受重力会下坠，应确保DIN导轨的最下边的模块下安装金属固定夹，并确保该固定夹不轻易上下滑动。
10. 确保DP线不要与强电信号或者有经常性的电感性负载开断（如继电器线圈）的信号线绑在一起。
11. 不要将AC负载直接连入DO模块，这样会影响DP通讯的稳定性~
