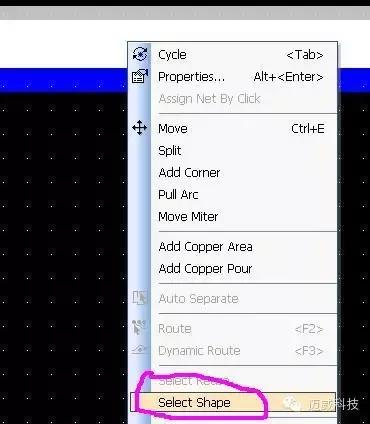

PADS2007在底层将铺铜删除后,发觉不能再在底层走线了,是怎么回...
是软件BUG ，有时候铺铜短路。
但是重新铺一下就好了。
所以一直强调就是所有用PADS 画板的工程师，千万记得不要发PCB文件给板厂，一定要自己生成GERBER 再发给板厂。
因为这个PCB文件在你这里铺铜和检查都是OK 的。
也许换一台电脑就可能短路。
这个我碰到过几次了。
虽然这种情况碰到的几率非常少。
千分之一的几率。
但是最好还是自己出完GERBER给板厂比较保险。
PADS 铺铜的时候,提示：错误
展开全部 无模命令：po 或者spo 前者是平面层 后者是混合层。
同时你可以在ctrl+alt+c 色彩项中关闭 copper 。
使用 无模命令：T ，可以透视效果，使用：d 可以锁定层面。
使用pads2007铺铜后，保存后关闭，再次打开pcb文件，发现只显示铺铜边框，并没有显示铺铜区域。
显示方法：参考http://www.amobbs.com/thread-3826661-1-1.html 这个是powerpcb的特点，因为铜皮实体的数据量很大，软件每次重新打开Flood后的PCB文件都是只显示一个边框，这个边框叫做hatch outline，你只需要在Tool/Pour Manager/Hatch选项下Hatch All （如果有Split/Mix层，还需要选择Plane Connect） 点击start，即可重新显示出所有的铜皮实体。
如果你将PCB文件直接发给厂家，厂家一般会执行上述的操作，来检查和生成光绘文件。
如果你自己提交光绘文件给厂家，那你就得自己搞定这个了。
...
pads 9.5 中文版铺铜中问题
覆铜挖空区颜色设置，点菜单 设置->；显示颜色->；然后如下图红圈就是覆铜挖空区颜色设置，和覆铜区颜色相同。
希望能帮到您。
PADS layout 软件进行错误检测时,不报错
展开全部 你那个交叉的 看不出来你是 走线，还是铺铜，还是 2D线。
PADS 里面检测安全间距错误一定要注意的。
就是 整个视窗一定要在自己能看到的范围内才会报错。
就是我们眼睛看不到的地方是不会报错的。
比如有时候我们板子放大了。
有一部分超出我们的视线范围了。
那就不报错。
另外还有一种情况，就是这个叠层关闭了。
也不会报错。
。
还有一种情况更好主意的，就是那条 如果是 2D线，默认也不会报错。
这个点要特别注意。
很多人就在这里吃亏。
因为你没发PCB文件。
不知道你那个交叉的是什么线。
还有问题可以问我。
...
