夜雨45266923
搞模拟集成电路要会用什么软件
Protel99SEAltium DesignerCadenceEWB建议你使用最新版本的Altium Designer 9.4 此功能是最强大最完善的电子设计软件可以在电驴软件下载 要是只看纯模拟电路，推荐你看《模拟集成电路设计精粹》一书讲解的还挺详细的最好的是把模拟电路的基础知识打好你现在应该入门把现在关于模拟电路的书本看一遍比如了解下二极管 三极管 CMOS管 基本放大器 集成运放 稳压电源 锁相环电路等等适合自己看懂的并且对自己有帮助提升的书都是好书

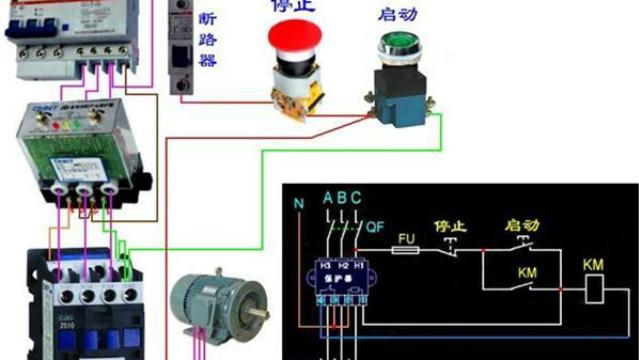

有谁能告诉我强电和弱电怎么布线
在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB设计中，以布线的设计过程限定最高，技巧最细、工作量最大。
PCB布线有单面布线、双面布线及多层布线。
布线的方式也有两种： 自动布线及交互式布线。
在自动布线之前。
可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的连线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行则容易产生寄生耦合。
自动布线的布通率，依赖于良好的布局，布线规则可以预先设定，包括走线的弯曲次数、导通孔的数目、步进的数目等。
一般先进行探索式布线，快速地把短线连通，然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。
并试着重新再布线，以改进总体效果。
对目前高密度的PCB设计已感觉到贯通孔不太适应了，它浪费了许多宝贵的布线通道。
为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用，还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会，才能得到其中的真谛。
1电源、地线的处理：既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周而引起的干扰，会使产品的性能下降，有时甚至影响到开发产品的成功率。
所以对电源、地线的布线要认真对待，把电源、地线所产生的噪音干扰降到最低限度，以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音干扰所产生的原因，现只对降低式抑制噪音作以下表述：众所周知的是在电源、地线之间加接去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线>电源线>信号线，通常信号线宽为：0.2~0.3mm，最精细宽度可达0.05~0.07mm；电源线为1.2~2.5 mm对数字电路的PCB可用宽的地导线组成一个回路，即构成一个地网来使用（模拟电路的地不能这样使用）；用大面积铜层作地线：在印制板上把没被用上的地方都与地相连接作为地线，或是做成多层板时将电源、地线各占用一层。
2数字电路与模拟电路的共地处理：现在有许多PCB不再是单一功能的电路（数字或模拟电路），而是由数字电路和模拟电路混合构成的。
因此在布线时就需要考虑它们之间互相干扰问题。
特别是地线上的噪音干扰。
大家都知道数字电路的频率高而模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件；对地线来说，整个PCB对外界只有一个结点，所以必须在PCB内部进行处理好数、模共地的问题，而在印制板内部数字地和模拟地实际上是分开的，它们之间互不相连，只是在PCB与外界连接的接口处（如插头等）。
数字地与模拟地有一点短接，请注意，只有一个连接点。
也有在PCB上不共地的，这由系统设计来决定。
3信号线布在电源（接地）层上： 在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会给生产增加一定的工作量，成本也相应增加了。
为解决这个矛盾，可以考虑在电源（接地）层上进行布线。
遇到这种情况的时候首先应考虑用_电源层进行信号线的布线，其次才考虑在接地层进行信号线的布线，也就是说最好是保留接地层的完整性。
4大面积导体中元件引脚的处理： 在大面积的接地（电源）层中，当常用元器件的引脚与其连接时，对元件引脚的处理需要进行综合的考虑，就电气性能而言，元件引脚的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接时就需要大功率加热器。
②容易因温度不够而造成虚焊点。
所以兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离（heat shiELD）俗称热焊盘（Thermal）。
这样，可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少。
多层板的接地（电源）层元件引脚的处理与上述相同。
5布线中网络系统的作用：在许多CAD软件系统中，布线是依据网络系统决定的。
网络过密，通路虽然有所增加，但步进太小，图场的数据量过大，这必然对设备的存贮空间有更高的要求，同时也对象计算机类电子产品的运算速度有极大的影响。
而有些通路则是无效的，如被元件引脚的焊盘占用的或被安装孔、定位孔所占用等等。
网络过疏，通路太少对布通率的影响极大。
所以要有一个疏密合理的网络系统来支持布线的进行。
标准元器件两引脚之间的距离为0.1英寸（2.54mm）所以网络系统的基础一般就定为0.1英寸（2.54 mm）或小于O.1英寸的整倍数，如：0.05英寸、0.025英寸、0.02英寸等等。
6设计规则检查（DRC）：布线设计完成后，需认真检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是否符合印制板生产工艺的需求。
一般检查有如下几个方面：线与线，线与元件焊盘，线与贯通孔，元件焊盘与贯通孔，贯通孔与贯通孑L之间的距离是否合理，是否满足生产要求；电源线和地线的宽度是否合适，电源与地线之间是否...
solidworks 2012软件中有没有自动编程插件？
SolidWorks 插件知识SolidWorks 的插件与集成软件介绍 很多初学者搞不清SolidWorks软件的各类插件的真实用途，这里做一些简要介绍，并不断更新中。
如果插件中有“与SolidWorks完全集成”则表明该插件已集合在SolidWorks软件中，一般用OFFICE PRO模式安装即可正常使用！ 请注意，我也没有那么多插件，如果有需要且我也有的话我会提供相关信息的。
PhotoWorks 高级渲染软件与SolidWorks完全集成 PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。
利用PhotoWorks可以进行以下几种渲染： 1. 设置模型或表面的材质和纹理 2. 为零件表面贴图 3. 定义光源、反射度、透明度以及背景景象 4. 利用现有的材质和纹理定义新材质或纹理 5. 图像可以输出到屏幕或文件 6. 可以进行实时渲染 FeatureWorks 特征识别软件与SolidWorks完全集成 大部分三维设计软件都提供了数据接口，利用数据接口可以读入标准格式的数据文件，如IGES、EAT等。
但输入到设计环境中的模型只是一种实体的模型，无法区分输入模型的特征，对模型的修改很不方便。
利用FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。
实体模型被识别为特征以后，在 SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。
FeatureWorks对静态的转换文件进行智能化处理，获 取有用的信息，减少了重建模型所花费的时间。
FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。
1. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成 2. 圆柱或圆锥形状的旋转特征 3. 所有孔特征，包括简单孔、螺纹孔和台阶孔 4. 筋和拔模特征 5. 等半径圆角 Animator 与SolidWorks完全集成的、易学易用的动画制作软件 产品的交互动画将SolidWorks的三维模型实现动态的可视化，摄制产品设计的模拟装配过程、模拟拆卸过程和产品的模拟运行过程，从而实现动态设计。
Animator具有如下特点： 1. Animator与SolidWorks和PhotoWorks软件无缝集成，可以充分利用SolidWorks的实体模型和 PhotoWorks的渲染功能。
2. 利用动画向导，可以非常容易地对SolidWorks零件或装配体环境制作动画。
3. 爆炸或解除爆炸动画，来展示装配体中零部件的装配关系。
4. 绕着模型转动或让模型360度转动，可以从不同角度观看设计模型。
5. 利用专业的灯光控制以及为零件和特征增加材质，来产生高质量的动画效果。
6. 可以直接通过电子邮件发送AVI格式动画文件，加快设计观点的交流，缩短设计周期。
Piping 与SolidWorks 集成的管道设计软件 Piping是功能强大的管道设计软件，可以自动完成管道设计任务。
Piping主要用于涉及气体或液体运输的行业，能够高效地进行管道设计和管道装配。
Piping能够对气体和液体传输设备中的管道设计进行优化，可以充分利用SolidWorks独有的功能和灵活性，方便地自动地进行管道设计。
Piping主要有如下特点和功能。
1. 自动完成管道设计，设计效率大大提高 2. 管道的装配和修改非常简单，通过拖动操作及粘贴/复制操作就可轻松完成。
3. 提供标准管道配件库。
4. 可以自动选择合理的管道配件。
5. 通过精确的计算，自动切除并产生管理。
6. 转弯处自动插入管接头。
7. 当转弯角度偏离标准角度时，产生自定义的管接头。
8. 通过捕捉/配合的智能化装配，快速完成管接头的装配。
Toolbox 与SolidWorks完全集成的智能化标准零件库 Toolbox提供了如ISO、DIN等多标准的标准件库。
利用标准件库，设计人员不需要对标准件进行建模，在装配中直接采用拖动操作就可以在模型的相应位置装配指定类型、指定规格的标准件。
设计人员还可以利用Toolbox简单地选择所需标准件的参数自动生成零件。
Toolbox提供的标准件以及设计功能包括以下多种。
1. 轴承以及轴承使用寿命计算。
2. 螺栓和螺钉、螺母。
3. 圆柱销。
4. 垫圈和档圈。
5. 拉簧和压簧。
6. PEM插件。
7. 常用夹具。
8. 铝截面、钢截面梁的计算。
9. 凸轮传、链传动和皮带传动设计。
COSMOSXpress 与SolidWorks完全集成的设计分析工具 SolidWorks为用户提供了初步的应力分析工具——COSMOSXpres，利用它可以帮助用户判断目前设计的零件是否能够承受实 际工作环境下的载荷。
SolidWorks2003集成了CosmosXpress,COSMOSXpress是COSMOS/Works产品的一部 分。
e-Drawings (Professional) 电子工程图，第一个通过电子邮件交流的工具与SolidWorks完全集成 利用SolidWorks提供的e-Drawings软件可以将工程图输出成电子工程图格式（e-Drawings），快速、清晰地交流设计思想。
工程图输出成e-Drawings格式以后，不需要打开模型文件便可直接查看零件的设计方案。
e-Drawings电子工程图软件主要有如下几个方面的功能。
1. 视图虚拟折叠 在安排视图时完全可以按照设计者的习惯，输出视图的任意部分。
2. 视图超级链接 利用视图的自动导航，可以单击视图注释，直接定位到需要查找的视图。
3. 三维指针 可以很方便地查看某一轮廓在不同视图中...
求PCB抄板布线原则？
制做单面PCB抄板时，走线是一门非常高深的的学问，每人都会有自己的体会，但还是有些通行的原则的，以下深圳宏力捷PCB抄板补总结了一些： ◆高频数字电路走线细一些、短一些好 ◆大电流信号、高电压信号与小信号之间应该注意隔离（隔离距离与要承受的耐压有关，通常情况下在2KV时PCB抄板上要距离2mm，在此之上以比例算还要加大，例如若要承受3KV的耐压测试，则高低压线路之间的距离应在3.5mm以上，许多情况下为避免爬电，还在印制线路PCB抄板上的高低压之间开槽。
） ◆两面PCB抄板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减小寄生耦合；作为电路的输人及输出用的印制导线应尽量避兔相邻平行，以免发生回授，在这些导线之间最好加接地线。
◆走线拐角尽可能大于90度，杜绝90度以下的拐角，也尽量少用90度拐角 ◆同是地址线或者数据线，走线长度差异不要太大，否则短线部分要人为走弯线作补偿 ◆走线尽量走在焊接面，特别是通孔工艺的PCB ◆尽量少用过孔、跳线 ◆单面PCB抄板焊盘必须要大，焊盘相连的线一定要粗，能放泪滴就放泪滴，一般的单面PCB抄板厂家质量不会很好，否则对焊接和RE-WORK都会有问题 ◆大面积敷铜要用网格状的，以防止波焊时PCB抄板子产生气泡和因为热应力作用而弯曲，但在特殊场合下要考虑GND的流向，大小，不能简单的用铜箔填充了事，而是需要去走线 ◆元器件和走线不能太靠边放，一般的单面PCB抄板多为纸质PCB抄板，受力后容易断裂，如果在边缘连线或放元器件就会受到影响 ◆必须考虑生产、调试、维修的方便性 对模拟电路来说处理地的问题是很重要的，地上产生的噪声往往不便预料，可是一旦产生将会带来极大的麻烦，应该未雨绸缎。
对于功放电路，极微小的地噪声都会因为后级的放大对音质产生明显的影响；在高精度A/D转换电路中，如果地线上有高频分量存在将会产生一定的温漂，影响放大器的工作。
这时可以在PCB抄板子的4角加退藕电容，一脚和PCB抄板子上的地连，一脚连到安装孔上去（通过螺钉和机壳连），这样可将此分量虑去，放大器及AD也就稳定了。
另外，电磁兼容问题在目前人们对环保产品倍加关注的情况下显得更加重要了。
一般来说电磁信号的来源有3个：信号源，辐射，传输线。
晶振是常见的一种高频信号源，在功率谱上晶振的各次谐波能量值会明显高出平均值。
可行的做法是控制信号的幅度，晶振外壳接地，对干扰信号进行屏蔽，采用特殊的滤波电路及器件等。
需要特别说明的是蛇形走线，因为应用场合不同其作用也是不同的，在电脑的主PCB抄板中用在一些时钟信号上，如 PCIClk、AGP-Clk，它的作用有两点：1、阻抗匹配 2、滤波电感。
对一些重要信号，如INTELHUB架构中的HUBLink，一共13根，频率可达233MHZ，要求必须严格等长，以消除时滞造成的隐患，这时，蛇形走线是唯一的解决办法。
一般来讲，蛇形走线的线距>=2倍的线宽；若在普通PCB抄板中，除了具有滤波电感的作用外，还可作为收音机天线的电感线圈等等。
PCB布线经典教程
首先也支持一楼提供的资料，再者可参考如下：印制电路板（PCB）设计技术与实践----电子工业出版社Protel 99SE自学手册--实例应用篇---人民邮电出版社强烈推荐第一本.也不知你有个软件，power，还是protel 99.另外，你现在在大学的pcb布线的确是没有什麽规格的.正如你所讲的如果一些简单的pcb是没有问题，但在实际设计中是相当多的要求的.如安规要求，又如高频的pcb是相当严格的.不过你先学好设计方法，对以后实践打下良好基础是必要的.要从实践中积累经验.
orcad10.5是做什么的软件？都有什么功能呐？
这个问题我知道！OrCAD10.5包括供设计输入的OrcadCaptureR，供类比与混合讯号模拟用的PSpiceRA/DBasics，供电路板设计的OrcadLayoutR以及供高密度电路板自动绕线的SPECCTRAR4U。
新加入的SPECCTRA，用以支援设计日益复杂的各种高速、高密度印刷电路板设计。
SPECCTRA提供设计师一种以形状为基础的，功能强大的绕线器，可在减少使用者介入情况下完成各种复杂设计。
OrCADCapture，具有快捷、通用的设计输入能力，使OrCADCapture原理图输入系统成为全球范围内广受欢迎的设计输入工具。
它针对设计一个新的模拟电路、修改现有的一个PCB的原理图，或者绘制一个HDL模块的方框图，都提供了你所需要的全部功能，并且可以迅速地验证你的设计。
OrCADCapture作为设计输入工具，它运行在PC平台，用于FPGA、PCB和PSpice设计应用中。
它是业界第一个真正基于Windows环境的原理图输入程序。
Capture易于使用的功能和特点使其已经成为了原理图输入的工业标准。
OrCADPCBEditor，聪明的布线环境，方便的生产接口，OrCADPCBEditor是OrCADPCBDesigner最主要和最强大的核心工具，也是由世界最先进的Cadence/Allegro电路板设计系统所研发.OrCADPCBEditor是一个用来建立及绘制复杂多层的电路板设计平台.而可扩张的功能选项使他对于现今市面上的设计及生产需求都能够和完全符合.并能安心面对未来的挑战。
SPECCTRAforOrCAD,SPECCTRA是市面上最先进的自动及手动布线软件.他能够与OrCADPCBEditor充分结合，您能将电路板甚至是线路图上所定义的参数及设计宣告传导至SPECCTRA.内建的自动布线软件的可同时6个讯号层走线而零件接点数不限，如果你要的同时自动布线的层数较多，您可以用相当经济的价格升级到其它的等级得到最大的效益。
PSpiceA/D(includedinOrCADwithPSpicev10.5)PSpice是一个全功能的模拟与混合信号仿真器，它支持从高频系统到低功耗IC设计的电路设计。
PSpice的仿真工具已和OrCADCapture及ConceptHDL电路编辑工具整合在一起，让工程师方便地在单一的环境里建立设计、控制模拟及得到结果。
电气自动化工程师需要会哪些编程软件？
看你哪个方向了，单片机用keil,iarPLC：也分西门子，欧姆龙等工控方面学VC6.0或更高版本pcb制图：用protel，或AD6.9电气布线用cad还有些电路分析的软件很多很多，最主要的是把基础学好，这样“升级”比较快，软件只是把学的东西用到实际
