有没有可以动态模拟的电气绘图软件？
使用专业电气cad软件如SuperWORKS可以智能快速进行电气设计！SuperWORKS是利驰软件历经15年持续不断的升级换代开发的专业的电气CAD设计软件，SuperWORKS可帮助电气及自动化工程师轻松进行电气原理图绘制、修改，材料明细的统计、生成，可自动生成端子表、电缆表、接线表、开闭表及接线图，提供了丰富设计图库及库管理功能，有效帮助提高电气设计效率和质量。
经过多年来的不断努力，电气设计CAD软件SuperWORKS目前已经系列化，包括工厂版、供用电版、IEC版、变电二次版、教育版等，适用范围分别不同。
目前SuperWORKS IEC版已可以支持最新的AutoCAD2007/2008/2009平台。
而且目前IEC版软件和变电二次版软件有试用版可以下载试用，敬请登陆www.leadsoft.com.cn了解详情和下载试用。
附图是黑盒子元件处理功能示图：即可以使用端号批标注命令对一组电气符号的端号进行批标注；可以以围框形式，把一组相关的多端或单端电气符号定义成一个组合元件，使得对PLC等智能控制单元的处理极为方便。

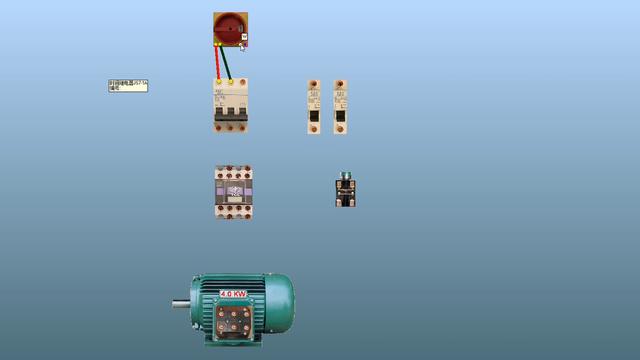

工厂电气机柜模拟接线软件
我到是有一个，但是跟你说的还是有点差别，不是向你展示的图片那样！！因为设计完一个东西，即使你仿真的没问题，在现场用的时候，会因为环境，人为等因素回有不少改动！！所以个人认为没必要费这事！！做事情不在你知道多少，在你干多少！！
现在电气工程师最常用的软件有哪些
1、绘图软件1. AutoCAD 比较常用的制图软件。
主要用于机械制图和电气制图。
电气一般作为系统工程制图，是比较通用的绘图软件。
2. Protel 是专业的电子电气制图软件，绘制电子电路原理图和制作PCB线路板。
3. Eplan21 是专业的电气工程制图软件，软件集成模板元器件很多。
2、仿真软件1. Multisim7 是电子电路，可以仿真模拟电路、数字电路、系统工程，各种仪表，各种分析功能。
交流分析、傅立叶分析、失真分子、等等共20多项分析功能，很不错的电子电路仿真软件。
2. CDMA matlab 功能强大的电子仿真软件，可以外接仿真器来驱动功率器件，有很强大的仿真分析功能。
3. 单片机仿真软件。
对于不同系列的单片机有不同的仿真软件。
3、编程软件1. PLC编程软件。
西门子、三菱、欧姆龙、GE、ABB都有自己的专用的编程软件，有PLC编程基础的很容易上手。
2. 单片机编程软件。
对于不同系列的单片机有不同的编程软件4、常用基础软件1. Microsoft Office 常用的文字编辑、表格制作。
2. 电脑系统。
主流为XP。
windos2000、win7.
