线路板设计软件一般都包含了原理图设计和PCB设计两大模块。
1，现在主流的线路板设计软件分别是Protel、OrCAD、Viewlogic、PowerPCB、Cadence PSD、MentorGraphices的Expedition PCB、Zuken CadStart、Winboard/Windraft/Ivex-SPICE、PCB Studio、TANGO、PCBWizard（与LiveWire配套的PCB制作软件包）、ultiBOARD7（与multiSIM2001配套的PCB制作软件包）等等。
2，Protel软件在我国应用最为广泛，但是，目前应用pads的用户也在不断的增多。
3，另外就是国人自己开发的EasyEDA软件（https://easyeda.com/），可以在线设计PCB和在线仿真，相比Protel和AD软件，操作会相对简单些，建议初学者用用
AD画图软件PCB设计问题
更改规则里面的连接设置，然后取消规则检查
AD画图软件的小问题，急
用直线画三角形，填充，然后在CAD界面找文字工具输入，不再左边就在上边
有没其他方法
不行
画图软件ad15卡住了怎么办
软件卡住了的解决方法一般是：
1、最小化，再打开；
2、最小化，刷新一下，再打开；
3、喝杯水，等一下，再打开；
4、关闭软件，等一下，再打开。
cad绘图工具怎么打开?
在AUTOCAD中绘图工具条是可以通过设置打开和隐藏的。绘图工具条是最常用的工具条，默认情况下是不会隐藏的。
最简单的恢复方法就是恢复CAD系统的配置，方法是：点击菜单栏“工具”——“选项”——在弹出的选项对话框切换到“配置”栏——点击“重置”，再点击应用并确定就可以恢复关闭了的工具条。
在cad中还有一些创建和隐藏工具条的方法，下面介绍CAD中设置工具栏的方法：
方法一：

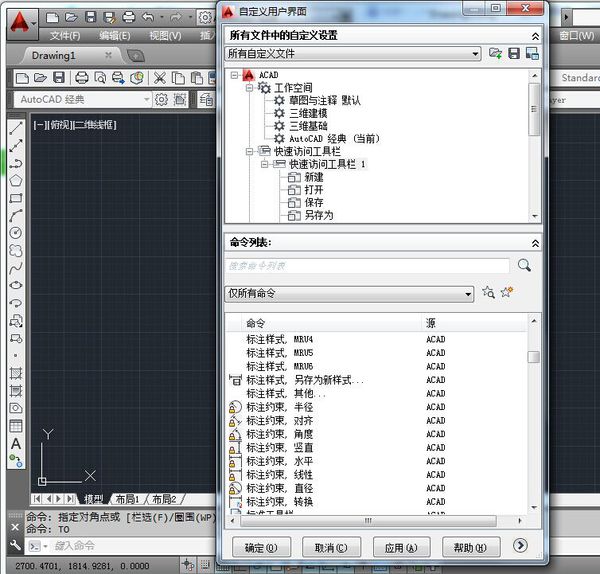

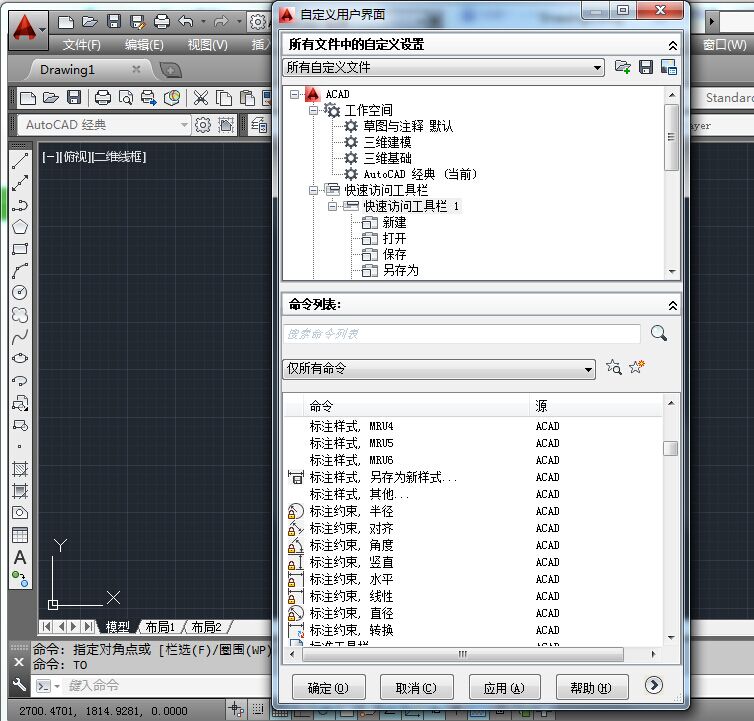

执行“TO”工具栏命令，会弹出一个“自定义用户界面”对话框。如图所示：
在对话框中我们看到了命令列表里面有CAD里面所有命令。
选中一个命令并按住鼠标左键往CAD界面的快速工具条上放置，就可以把CAD的命令快速的添加的了工具条上。
方法二：直接在快速工具条右击鼠标，会弹出CAD所有工具条的列表，用鼠标在列表里的工具条前面打钩，工具条就会被调出，去掉勾则会关闭相应的工具条
有没有ad绘图软件的下载地址啊，谢谢
http://dl.21ic.com/download/adgeterf2-0-zip-ic-89526.html
在AD PCB画图软件中怎样让器件位号全部瘾藏
Edit->Find Similar Object，然后随便选中一个器件，会弹业相应 Find Similar Object菜单，点OK，会选中所有器件，同时弹出PCB Inspect菜单，在此菜单中选择隐藏还是显示名字，标注等等。
AD软件画图时出现这样的现象是怎么回事儿。
你说的是AutoCAD吧，现在主流的是AutoCAD2004和2006，2010是刚出的，还没普及。你可以去太平洋软件上下到。不过AutoCAD2004不支持win7.
