一、手机的设计流程
用一个较简单的阐释，一般的手机设计公司是需要最基本有六个部门：ID、MD、HW、SW、PM、Sourcing、QA。
1、ID(Industry Design)工业设计
包括手机的外观、材质、手感、颜色配搭，主要界面的实现与及色彩等方面的设计。
例如摩托罗拉“明”翻盖的半透明，诺基亚7610的圆弧形外观，索爱W550的阳光橙等。这些给用户的特别感受和体验都是属于手机工业设计的范畴，一部手机是否能成为畅销的产品，手机的工业设计显得特别重要！
2、MD(Mechanical Design)结构设计
手机的前壳、后壳、手机的摄像镜头位置的选择，固定的方式，电池如何连接，手机的厚薄程度。如果是滑盖手机，如何让手机滑上去，怎样实现自动往上弹，SIM卡怎样插和拔的安排，这些都是手机结构设计的范畴。繁琐的部件需要MD的工作人员对材质以及工艺都非常熟识。
摩托罗拉V3以 13.9mm的厚度掀起了手机市场的热潮，V3手机以超薄为卖点，因为它的手机外壳材质选择十分关键，所以V3的外壳是由技术超前的航空级铝合金材质打造而成。可以这样说，特殊外壳材质的选择成就了V3的成功。
另外有个别用户反应在使用某些超薄滑盖手机的时候，在接听电话时总能感觉到手机前壳的左右摇动，这就是手机结构设计出了问题，由于手机的壳体太薄，通话时的扬声器振动很容易让手机的机身产生了共振。
3、HW(Hardware) 硬件设计
硬件主要设计电路以及天线，而HW是要和MD保持经常性的沟通。
比如MD要求做薄，于是电路也要薄才行得通。同时HW也会要求MD放置天线的区域比较大，和电池的距离也要足够远，HW还会要求ID在天线附近不要放置有金属配件等等。可想而知一部内置天线的设计手机，其制造成本是会较一部外置天线设计的手机贵上20-25%，其主要因素就是天线的设计，物料的要求与及电路的设计和制造成本平均都是要求较高一些。
通常结构设计师(MD)与工业设计师(ID)都会有争论，MD说ID都是画家，画一些大家做不出来的东西，而ID会说MD笨，不按他们的设计做，所以手机卖得不好。所以，一款新的手机在动手设计前，各个部门都会对ID部门的设计创意进行评审，一个好的ID一定要是一个可以实现的创意，并且客户的体验感觉要很好才行。当年摩托罗拉V70的ID就是一个很好的实现创意例子，后期市场的反应也不错，而西门子的Xelibri的创意虽然也很好，也可实现，但可惜的是最终客户的使用感觉并不好，所以一个真正好的创意，不但要好看，可实现，而且还要好用。
另外HW也会与ID吵架，ID喜欢用金属装饰，但是金属会影响了天线的设计以及容易产生静电的问题，因此HW会很恼火，ID/MD会开发新材料，才能应付ID的要求。诺基亚8800就是一个好例子，既有金属感，又不影响天线的接收能力。
4、SW(Software)软件设计
相对来说，SW是更容易为大家所理解，由于计算机的普及，让我们最大程度地接触了各种各样的软件，手机操作界面的模式，大家经常看到的手机九官格操作菜单的实现，这都是SW设计的范畴。
SW要充分考虑到界面的可操作性，是否人性化，是否美观的因素。SW的测试非常复杂，名目繁多，SW的测试不仅只是在寻找Bug，一致性的测试、兼容性的测试等都是非常重要的项目，在目前“内容为主”的信息时代，软件才是手机的最终幕后支柱，硬件的驱动是软件来实现，软件和硬件的工程师之间的冲突相信是不会比其它部门少，这种关系的绕来绕去，所以便需要有PM(Project Management)项目管理来协调了。
5、PM(Project Management)项目管理
大规模公司的PM都分得非常细致，比如TPM (Technologly Of Project Management)，即专门管技术的PM，而普通的PM，只管理项目的进度各协调工作，PM这个部门通常存在于那些自己设计，自己生产，自己销售手机的公司，AM（Account Manager）的职位恐怕大家都不陌生，作为客户经理，对公司内部是代表客户提出要求，对外则代表公司的整体形象，在两者之间起着不可或缺的桥梁作用。
6、Sourcing资源开发部
资源开发部的员工要不停地去挖掘新的资源，如新材质、新的手机组件、测试器材等，当手机开始试产时，他们要保证生产线上所需要的所有生产物料齐备。
手机进行小批量试生产，考察的不仅是软/硬件的成熟度，还包括考察生产工艺和生产的测试技术，有些手机在进行到这个阶段时，却通过不了这一关的话，最后是以失败告终。于是这款新设计的手机便不会出现在市场上了，而投入的开发资金和人力却付之流水，是一个极大的损失。
7、QA(Quality Assurance)质量监督
QA部门负担起整个流程质量保证的工作，督促开发过程是否符合预定的流程，保证项目的可生产性，有很多新设计的手机，就因为碰上了不可生产的某种因素而放弃了。
生产一部手机不是在实验室内做实验那么简单，一旦生产就是成千上万部，要保证每一部产品的优质绝非一件简单容易的事。生产一部手机的样品和生产10万部手机完全是两码子事。
举例：中国的菜馆出的都是样品，麦当劳做的是产品，所以麦当劳可以做得很大，而且到目前为止，中国的菜馆暂时还没有做到像麦当劳的规模是事实，所以手机设计公司才会建立起很多流程来防止出现设计研制出来的手机却不能投入生产的情况。
不仅如此，一款手机的成功上市，能够卖个满堂红，仍然是需要与大众手机用户有亲密的接触，并且经过用户的反馈以及快速的改善才能成功。
二、鲜为人知的手机测试项目
1、压力测试
用自动测试软件连续对手机拨打1000个电话，检查手机是否会发生故障。倘若出了问题，有关的软件就需要重新编写了。所以有时候手机上会出现不同的软件版本存在的情况，其实告诉大家一个秘密，手机的版本越多，这可以证明该手机在推出发售前，未经过充分的测试工作便发售了。
2、抗摔性测试
抗摔性测试是由专门的Pprt可靠性实验室来进行，0.5m的微跌落测试要做300次/面(手机有六个面)。而2m的跌落测试每个面需各做一次，还仿真人把手机抛到桌面，而手机所用的电池，也要经过最少4m的高度，单独的向着地面撞击跌落100次而不能有破裂的情况出现。
3、高/低温测试
让手机处于不同温度环境下测试手机的适应性，低温一般在零下20摄氏度，高温则在80摄氏度左右。
4、高湿度测试
用一个专门的柜子来作滴水测试，仿真人出汗的情况(水内渗入一定比例的盐分)，约需进行30个小时。
5、百格测试(又称界豆腐测试)
用H4硬度的铅笔在手机外壳上画100格子，看看手机的外壳是否会掉下油漆，有些要求更严格的手机，会在手机的外壳上再涂抹上一些“名牌”的化妆品，看看是否因有不同的化学成分而将手机的油漆产生异味或者掉漆的可能。
6、翻盖可靠性测试
对翻盖手机进行翻盖10万次，检查手机壳体的损耗情况，是用一部翻盖的仿真机来进行，它可以设置翻盖的力度、角度等
7、扭矩测试
直机用夹具夹住两头，一个往左拧，一个往右拧。扭矩测试主要是考验手机壳体和手机内面大型器件的强度。
8、静电测试
在北方地区，天气较为干燥，手摸金属的东西容易产生静电，会引致击穿手机的电路，有些设计不好的手机就是这么样突然损坏了。进行这种测试的工具，是一个被称为“静电枪”的铜板，静电枪会调较到10-15KV的高压低电流的状况，对手机的所有金属接触点进行放电的击试，时间约为300ms-2s左右，并在一间有湿度控制的房间内进行，而有关的充电器(火牛)也会有同样的测试，合格才能出厂发售。
9、按键寿命测试
借助机器以给设定的力量对键盘击打10万次，假使用户每按键100次，就是1000天，相当于用户使用手机三年左右的时间。
10、沙尘测试
将手机放入特定的箱子内，细小的沙子被吹风机鼓吹起来，经过约三小时后，打开手机并察看手机内部是否有沙子进入。如果有，那么手机的密闭性设计不够好，其结构设计有待重新调整。
此外，手机的测试还包含了更多更离奇的测项目，比如把手机放在铁板上打电话加以测试，由于此时磁场发生了变化，什么情况都会发生，例如寻找不到SIM卡等。
用铁丝在手机底部连接器内拨来拨去，主要是要考虑到手袋内有锁匙的情况下，是否会令手机出现短路的问题。
还有故意把充电器/电池反接测试，看看手机的保护电路设计是否能正常运作，靠近日光灯打电话的测试，人体吸收电磁波比例的测试，以及靠近心脏起博器打电话的测试等等，上述所提及的各种测试都是不可少的。
数据归一化怎么处理？
你用的是什么软件？

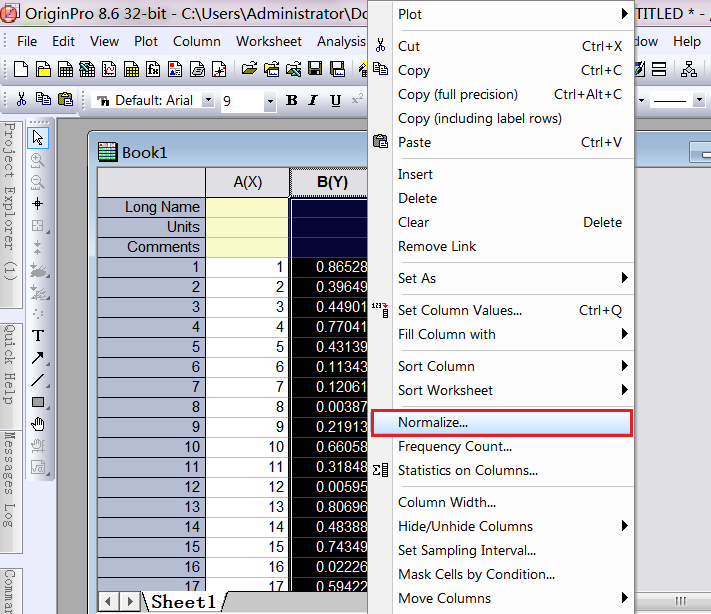

如果是Origin，那么选中要归一化的数据列，点击右键，在弹出的对话框中选择Normalize
tpc是哪个？tpc是哪个？tpc是哪个？tpc是哪个？tpc是哪个？tpc是哪个？
TPC百度百科上的词条是这样说的：
TPC
天的用户在选用平台时面对的是一个缤纷繁杂的世界。用户希望有一种度量标准,能够量化计算机系统的性能，以此作为选型的依据。作者曾在美国从事过数年计算机性能评价工作，深深体会到，计算机的性能很难用一两种度量来评价，而且，任何度量都有其优缺点，尤其是当使用者对性能度量了解不深时，很容易被引入一些误区，甚至推演出错误的结论。本文以TPC基准程序为例，给出一些实际建议，以帮助用户避免进入这些误区。
一、什么是TPC和tpmC?
tpmC值在国内外被广泛用于衡量计算机系统的事务处理能力。但究竟什么是tpmC值呢?作者曾向一些用户、推销人员乃至某些国外大公司的技术人员问过这个问题，但回答的精确度与tpmC值的流行程度远非相称。tpmC这一度量也常被误写为TPM或TPMC。
1、TPC
TPC(TransactionProcessingPerformanceCouncil，事务处理性能委员会)是由数10家会员公司创建的非盈利组织，总部设在美国。该组织对全世界开放，但迄今为止，绝大多数会员都是美、日、西欧的大公司。TPC的成员主要是计算机软硬件厂家，而非计算机用户，它的功能是制定商务应用基准程序(Benchmark)的标准规范、性能和价格度量，并管理测试结果的发布。
TPC的出版物是开放的，可以通过网络获取(http://www.tpc.org)。TPC不给出基准程序的代码，而只给出基准程序的标准规范(StandardSpecification)。任何厂家或其它测试者都可以根据规范，最优地构造出自己的系统(测试平台和测试程序)。为保证测试结果的客观性，被测试者(通常是厂家)必须提交给TPC一套完整的报告(FullDisclosureReport)，包括被测系统的详细配置、分类价格和包含五年维护费用在内的总价格。该报告必须由TPC授权的审核员核实(TPC本身并不做审计)。现在全球只有几个审核员，全部在美国。
2、tpmC
TPC已经推出了四套基准程序，被称为TPC－A、TPC－B、TPC－C和TPC－D。其中A和B已经过时，不再使用了。TPC－C是在线事务处理(OLTP)的基准程序，TPC－D是决策支持(DecisionSupport)的基准程序。TPC即将推TPC－E，作为大型企业(Enterprise)信息服务的基准程序。
TPC-C模拟一个批发商的货物管理环境。该批发公司有N个仓库，每个仓库供应10个地区，其中每个地区为3000名顾客服务。在每个仓库中有10个终端，每一个终端用于一个地区。在运行时，10×N个终端操作员向公司的数据库发出5类请求。由于一个仓库中不可能存储公司所有的货物，有一些请求必须发往其它仓库，因此，数据库在逻辑上是分布的。N是一个可变参数，测试者可以随意改变N，以获得最佳测试效果。
TPC-C使用三种性能和价格度量，其中性能由TPC-C吞吐率衡量，单位是tpmC。tpm是transactionsperminute的简称；C指TPC中的C基准程序。它的定义是每分钟内系统处理的新订单个数。要注意的是，在处理新订单的同时，系统还要按表1的要求处理其它4类事务请求。从表1可以看出，新订单请求不可能超出全部事务请求的45％，因此，当一个系统的性能为1000tpmC时，它每分钟实际处理的请求数是2000多个。价格是指系统的总价格，单位是美元，而价格性能比则定义为总价格÷性能，单位是＄/tpmC。
二、如何衡量计算机系统的性能和价格
在系统选型时，我们一定不要忘记我们是为特定用户环境中的特定应用选择系统。切忌为了“与国际接轨”而盲目套用“国际通用”的东西。在性能评价领域，越是通用的度量常常越是不准确的。据我所知，美国的一些大用户从不相信任何“国际通用”的度量，而是花相当精力，比如预算的5％，使用自己的应用来测试系统，决定选型。在使用任何一种性能和价格度量时，一定要弄明白该度量的定义，以及它是在什么系统配置和运行环境下得到的，如何解释它的意义等。下面我们由好到差讨论三种方式。
1、在真实环境中运行实际应用
最理想的方式是搞一个试点，要求制造商或系统集成商配合将系统(含平台、软件和操作流程)在一个实际用户点真正试运行一段时间。这样，用户不仅能看到实际性能，也能观察到系统是否稳定可靠、使用是否方便、服务是否周到、配置是否足够、全部价格是否合理。如果一个部门需要购买一批同类的系统，这种方式应列为首选，因为它不仅最精确、稳妥，也常常最有效率，用户还可先租一套系统作为试点。用这种方式得到的度量值常常具有很明确和实际的含义。
2、使用用户定义的基准程序
如果由于某种原因第一种方式不可行，用户可以定义一组含有自己实际应用环境特征的应用基准程序。我举两个例子：近年来，由于R/3软件是应用层软件，SAP公司的基准程序获得了越来越多国外企业的认可；中国税务总局最近也开发了自己的基准程序，以帮助税务系统进行计算机选型。这种方式在中国尤其重要，因为中国的信息系统有其特殊性。
3、使用通用基准程序
如果第1种和第2种方式都不行，则使用如TPC-C之类的通用基准程序，这是不得已的一种近似方法。因此，tpmC值只能用作参考。我们应当注意以下几点：
(1)实际应用是否与基准程序相符
绝大多数基准程序都是在美国制订的，而中国的企事业单位与美国的运作方式常常不一样(恐怕也不应该或不可能一样)。在使用TPC－C时，我们应该清楚地知道：我的应用是否符合批发商模式?事务请求是否与表1近似?对响应时间的要求是否满足表1?如果都不是，则tpmC值的参考价值就不太大了。
(2)TPC度量的解释
TPC基准程序是用来测系统而不是测主机的，厂家肯定要充分优化他们的被测系统。此处的“系统”包括主机、外设(如硬盘或RAID)、主机端操作系统、数据库软件、客户端计算机及其操作系统、数据库软件和网络连接等。在很多厂家的TPC测试系统中，主机的价格只是系统总价格的1/4或更小，而硬盘的价格有可能占到总价格的1/3以上，因为TPC－C要求被测系统必须保存180天的事务记录。如果同样的主机被用到用户的环境中，厂家报的tpmC值就意义不大，因为用户的实际系统与厂家原来用于TPC测试的系统大不一样。当同样的主机用在不同的系统中时，tpmC值可能有相当大的变化，现在很多用户还没有意识到这一点。
我举一个例子。假设用户希望购买一批同类系统，每一系统至少需要1GB的内存和50GB的硬盘。厂家A、B、C各报了三个价格相当的系统，tpmC值分别为3000、2800、2600。用户是否应该选厂家A的产品呢?答案是：不一定。厂家用于测试tpmC值的系统与实际提供给用户的系统配置大不一样。tpmC最低的厂家C提供给用户的系统反而有可能性能最好，不论是以实际系统的tpmC值还是以用户的实际应用性能来衡量。
(3)TPC测试的成本
TPC－C和TPC－D都是很复杂的基准程序，做一个严格的测试是很消耗资源的，厂家当然不会说出他们花费了多少钱和时间。但据国外知情人士透露，一个厂家做第一个TPC－C测试需要几十万到上百万美元的资金和半年左右的时间投入。因此，很多TPC的度量值都是估计的。由于计算机系统换代频繁，如果用户一定要用通过审核的度量值，就必须多等待半年时间，因此而不能用最先进的系统。中国的厂家通过审核的时间则更长。
综上所述，我们对中国用户(尤其是大用户)在计算机系统的选型方面有如下建议：
最好建立一个真实的试点，因为实际应用环境是检验计算机系统的最好标准。
中国的行业应该建立符合自己实际应用的基准程序和测试标准。中国税务总局的做法值得提倡。国家有关部门应该建立独立的测试中心，制定跨行业、符合中国企事业运作模式的性能测试标准。
“国际通用”的度量可以作为参考值，而不应作为必要条件。尤其是一定要弄清这些流行度量有什么含义，是在什么样的系统环境中测得的，以及基准程序是否符合企业真实的业务流程和运作模式。
--------------------------------------------------------------------------------------------------------------------------------------------------
作为一家非盈利性机构，事务处理性能委员会（TPC）负责定义诸如TPC-C、TPC-H和TPC-W基准测试之类的事务处理与数据库性能基准测试，并依据这些基准测试项目发布客观性能数据。TPC基准测试采用极为严格的运行环境，并且必须在独立审计机构监督下进行。委员会成员包括大多数主要数据库产品厂商以及服务器硬件系统供应商。
相关企业参与TPC基准测试以期在规定运行环境中获得客观性能验证，并通过应用测试过程中所使用的技术开发出更加强健且更具伸缩性的软件产品及硬件设备。
TPC-C是一种旨在衡量联机事务处理（OLTP）系统性能与可伸缩性的行业标准基准测试项目。这种基准测试项目将对包括查询、更新及队列式小批量事务在内的广泛数据库功能进行测试。许多IT专业人员将TPC-C视为衡量“真实”OLTP系统性能的有效指示器。
TPC-C基准测试针对一种模拟订单录入与销售环境测量每分钟商业事务（tpmC）吞吐量。特别值得一提的是，它将专门测量系统在同时执行其它四种事务类型（如支付、订单状态更新、交付及证券级变更）时每分钟所生成的新增订单事务数量。独立审计机构将负责对基准测试结果进行公证，同时，TPC将出据一份全面彻底的测试报告。这份测试报告可以从TPCWeb站点(http://www.tpc.org)上获得。
tpmC定义:TPC-C的吞吐量，按有效TPC-C配置期间每分钟处理的平均交易次数测量，至少要运行12分钟。
1．TPC-C规范概要
TPC-C是专门针对联机交易处理系统（OLTP系统）的，一般情况下我们也把这类系统称为业务处理系统。
TPC-C测试规范中模拟了一个比较复杂并具有代表意义的OLTP应用环境:假设有一个大型商品批发商，它拥有若干个分布在不同区域的商品库；每个仓库负责为10个销售点供货；每个销售点为3000个客户提供服务；每个客户平均一个订单有10项产品;所有订单中约1%的产品在其直接所属的仓库中没有存货，需要由其他区域的仓库来供货。
该系统需要处理的交易为以下几种：
New-Order：客户输入一笔新的订货交易；
Payment:更新客户账户余额以反映其支付状况;
Delivery:发货(模拟批处理交易);
Order-Status:查询客户最近交易的状态；
Stock-Level:查询仓库库存状况，以便能够及时补货。
对于前四种类型的交易，要求响应时间在5秒以内；对于库存状况查询交易，要求响应时间在20秒以内。
2．评测指标
TPC-C测试规范经过两年的研制，于1992年7月发布。几乎所有在OLTP市场提供软硬件平台的厂商都发布了相应的TPC-C测试结果，随着计算机技术的不断发展，这些测试结果也在不断刷新。
TPC-C的测试结果主要有两个指标：
●流量指标(Throughput，简称tpmC)
按照TPC的定义，流量指标描述了系统在执行Payment、Order-status、Delivery、Stock-Level这四种交易的同时，每分钟可以处理多少个New-Order交易。所有交易的响应时间必须满足TPC-C测试规范的要求。
流量指标值越大越好！
●性价比(Price/Performance，简称Price/tpmC)
即测试系统价格（指在美国的报价）与流量指标的比值。
性价比越小越好！
3．结果发布
各厂商的TPC-C测试结果都按TPC组织规定的两种形式发布：测试结果概要(ExecutiveSummary)和详细测试报告(FullDisclosureReport)。测试结果概要中描述了主要的测试指标、测试环境示意图以及完整的系统配置与报价，而详细测试报告中除了包含上述内容外，还详细说明了整个测试环境的设置与测试过程。
P690tpmC测试值：76,389,839.00
$/tpmC：831.00
美国美金报价：6,349,223.0
CPU数：32
数据库：IBMDB2UDB8.1
操作系统：AIX5LV5.2
中间件：TUXEDO8.0
测试日期：2003.6.30
P690TPC-C测试的配置：
1．后台：1xeServerpSeries690with32x1.7GHzPOWER4+processorswith128MBL3cacheperMCM(totaloffourMCMs),512GBmemory
2．前端：30xeServerpSeries630Model6E4eachwith4x1.0GHzPOWER4CPUswith32MBL3cache,16GBmemory
SPECweb:
SPECweb96:在SPECweb96基准测试程序上实现的每秒钟超文本传输协议（HTTP）操作最多次数，响应时间无明显退化。
SPECweb99:接入数，网络服务器可用预先确定的工作量支持的同时接入数。SPECweb99检测设备模拟客户通过慢Internet联接，向网络服务器发送HTTP工作量请求。
SPECweb99测试Web服务器运行状况
SPECweb99是由标准性能评估组织（SPEC）开发的Web服务器基准测试。它测量满足特定吞吐量和客户请求响应速率要求的WEB服务器的最大并发连接数量。并发连接的合计波特率在320Kbps到400Kbps范围内，则满足相应规范。
SPECweb99在一台称为主客户端的机器上运行，这台机器上包含有允许用户加载特定负载请求的配置文件。主客户端也要处理在客户端和服务器或测试中的系统（SUT）之间的传输协调问题。客户端通过许多子进程／线程生成独立HTTP请求流，仿真足够的负载发送给SUT。
在这个测试中，客户端向测试中的服务器发送请求数据。测试规范要求客户端和服务器之间的连接不能使用片段大小大于1460比特的TCP协议。因此，每一个客户端读取1460比特或更少数据块的响应。
测试中使用两种类型的负载量：
静态负载.静态负载具有四种类型的文件。最小的文件的增幅为0.1KB，第二种文件类型的增幅为1KB，最后两种类型的文件的增幅为10KB和100KB。每一个目录包含每种类型9个文件共36个文件。
目标请求的文件类型在各类型中分散使用。在每一类中的9个文件中又进行二次分布。最终目标文件混合为：
35％的请求文件小于1KB
50％的请求文件小于10KB
14％的请求文件小于100KB，但是大于或等于10KB
1％的请求文件小于1000KB，但是大于或等于100KB
动态负载.动态负载是基于广告和用户注册。共有四种在SPECweb99中使用的请求内容类型，分别是标准动态取操作、动态随机取操作、动态发送操作和客户图形接口动态取操作。标准动态取操作和客户图形接口动态取操作表现web服务器的简单广告轮转特性。带有广告轮转的动态取操作追踪用户和用户选择，所以广告可以由不同的方式来定制。最终，动态发布实施一个用户注册在相应的网站上。
P690SPECweb99测试值：21,000
Web服务器：Zeus4.0
操作系统：AIX5LV5.1(64-bit)
CPU数：16
测试日期：2001-10-1
测试配置：16x1.3GHzPOWER-4Processorsw/1440KBunifiedonchipL2cache,192GBmemory,32x32IBMGigabitEthernet-SXPCIcontrollers,32xGigabitEthernetnetwork(1Gigabit/sec),96xClients(4x375MHzPOWER3-II,RS/600044P-270),RequestedConnections=21000,MaxFilesetSize=67319.6MB
P650SPECweb99测试值：12,400
Web服务器：Zeus4.1r3
操作系统：AIX5LV5.2(64-bit)
CPU数：8
测试日期：2002-10-1
测试配置：8x1.45GHzPOWER4+processorsw/1.5MB(I+D)unifiedonchipL2cache,32MBunifiedoffchip/SCML3cache,64GBmemory,8xGigabitEthernet-SXPCI-Xcontrollers,8xGigabitEthernetnetwork(1Gigabit/sec),48xClients(6x668MHzRS64-IV,pSeries620Model6F1),RequestedConnections=12400,MaxFilesetSize=39801.28MB
p630SPECweb99测试值：6,895
Web服务器：Zeus4.2r1
操作系统：AIX5LV5.2(64-bit)
CPU数：4
测试日期：2003-2-1
测试配置：4x1450MHzPOWER4+Processorsw/1536KB(I+D)unifiedonchipL2cache,8MBunified(offchip)/SCML3cache,32GBmemory,4xGigabitEthernet-SXPCI-Xcontrollers,4xGigabitEthernetnetworks(1Gigabit/sec),24xClients(4x375MHzPOWER3-II,pSeries640ModelB80),RequestedConnections=6900,MaxFilesetSize=22199.12MB
NotesBench:
NotesBench是测试各种不同LotusNotes方面的驱动程序。目的是执行自定义工作量教本中的命令，模拟客户机的操作。NotesBench测试“仅测试邮件”和“测试邮件和数据库”。所有已经公布的IBM结果均为“仅测试邮件工作量”。
p680NotesBench测试值：150,197
用户数：108,000
平均反应时间：0.584秒
Domino服务器版本：5.06a
操作系统：AIX4.3.3
CPU数：4
测试日期：2001.11.20
测试配置：IBMeServerpSeries680(24*RS64IV/600MHz;96GBRAM,30Partitions)
手机的制作流程？？？
一、手机的设计流程
用一个较简单的阐释，一般的手机设计公司是需要最基本有六个部门：ID、MD、HW、SW、PM、Sourcing、QA。
1、ID(Industry Design)工业设计
包括手机的外观、材质、手感、颜色配搭，主要界面的实现与及色彩等方面的设计。
例如摩托罗拉“明”翻盖的半透明，诺基亚7610的圆弧形外观，索爱W550的阳光橙等。这些给用户的特别感受和体验都是属于手机工业设计的范畴，一部手机是否能成为畅销的产品，手机的工业设计显得特别重要！
2、MD(Mechanical Design)结构设计
手机的前壳、后壳、手机的摄像镜头位置的选择，固定的方式，电池如何连接，手机的厚薄程度。如果是滑盖手机，如何让手机滑上去，怎样实现自动往上弹，SIM卡怎样插和拔的安排，这些都是手机结构设计的范畴。繁琐的部件需要MD的工作人员对材质以及工艺都非常熟识。
摩托罗拉V3以 13.9mm的厚度掀起了手机市场的热潮，V3手机以超薄为卖点，因为它的手机外壳材质选择十分关键，所以V3的外壳是由技术超前的航空级铝合金材质打造而成。可以这样说，特殊外壳材质的选择成就了V3的成功。
另外有个别用户反应在使用某些超薄滑盖手机的时候，在接听电话时总能感觉到手机前壳的左右摇动，这就是手机结构设计出了问题，由于手机的壳体太薄，通话时的扬声器振动很容易让手机的机身产生了共振。
3、HW(Hardware) 硬件设计
硬件主要设计电路以及天线，而HW是要和MD保持经常性的沟通。
比如MD要求做薄，于是电路也要薄才行得通。同时HW也会要求MD放置天线的区域比较大，和电池的距离也要足够远，HW还会要求ID在天线附近不要放置有金属配件等等。可想而知一部内置天线的设计手机，其制造成本是会较一部外置天线设计的手机贵上20-25%，其主要因素就是天线的设计，物料的要求与及电路的设计和制造成本平均都是要求较高一些。
通常结构设计师(MD)与工业设计师(ID)都会有争论，MD说ID都是画家，画一些大家做不出来的东西，而ID会说MD笨，不按他们的设计做，所以手机卖得不好。所以，一款新的手机在动手设计前，各个部门都会对ID部门的设计创意进行评审，一个好的ID一定要是一个可以实现的创意，并且客户的体验感觉要很好才行。当年摩托罗拉V70的ID就是一个很好的实现创意例子，后期市场的反应也不错，而西门子的Xelibri的创意虽然也很好，也可实现，但可惜的是最终客户的使用感觉并不好，所以一个真正好的创意，不但要好看，可实现，而且还要好用。
另外HW也会与ID吵架，ID喜欢用金属装饰，但是金属会影响了天线的设计以及容易产生静电的问题，因此HW会很恼火，ID/MD会开发新材料，才能应付ID的要求。诺基亚8800就是一个好例子，既有金属感，又不影响天线的接收能力。
4、SW(Software)软件设计
相对来说，SW是更容易为大家所理解，由于计算机的普及，让我们最大程度地接触了各种各样的软件，手机操作界面的模式，大家经常看到的手机九官格操作菜单的实现，这都是SW设计的范畴。
SW要充分考虑到界面的可操作性，是否人性化，是否美观的因素。SW的测试非常复杂，名目繁多，SW的测试不仅只是在寻找Bug，一致性的测试、兼容性的测试等都是非常重要的项目，在目前“内容为主”的信息时代，软件才是手机的最终幕后支柱，硬件的驱动是软件来实现，软件和硬件的工程师之间的冲突相信是不会比其它部门少，这种关系的绕来绕去，所以便需要有PM(Project Management)项目管理来协调了。
5、PM(Project Management)项目管理
大规模公司的PM都分得非常细致，比如TPM (Technologly Of Project Management)，即专门管技术的PM，而普通的PM，只管理项目的进度各协调工作，PM这个部门通常存在于那些自己设计，自己生产，自己销售手机的公司，AM（Account Manager）的职位恐怕大家都不陌生，作为客户经理，对公司内部是代表客户提出要求，对外则代表公司的整体形象，在两者之间起着不可或缺的桥梁作用。
6、Sourcing资源开发部
资源开发部的员工要不停地去挖掘新的资源，如新材质、新的手机组件、测试器材等，当手机开始试产时，他们要保证生产线上所需要的所有生产物料齐备。
手机进行小批量试生产，考察的不仅是软/硬件的成熟度，还包括考察生产工艺和生产的测试技术，有些手机在进行到这个阶段时，却通过不了这一关的话，最后是以失败告终。于是这款新设计的手机便不会出现在市场上了，而投入的开发资金和人力却付之流水，是一个极大的损失。
7、QA(Quality Assurance)质量监督
QA部门负担起整个流程质量保证的工作，督促开发过程是否符合预定的流程，保证项目的可生产性，有很多新设计的手机，就因为碰上了不可生产的某种因素而放弃了。
生产一部手机不是在实验室内做实验那么简单，一旦生产就是成千上万部，要保证每一部产品的优质绝非一件简单容易的事。生产一部手机的样品和生产10万部手机完全是两码子事。
举例：中国的菜馆出的都是样品，麦当劳做的是产品，所以麦当劳可以做得很大，而且到目前为止，中国的菜馆暂时还没有做到像麦当劳的规模是事实，所以手机设计公司才会建立起很多流程来防止出现设计研制出来的手机却不能投入生产的情况。
不仅如此，一款手机的成功上市，能够卖个满堂红，仍然是需要与大众手机用户有亲密的接触，并且经过用户的反馈以及快速的改善才能成功。
二、鲜为人知的手机测试项目
1、压力测试
用自动测试软件连续对手机拨打1000个电话，检查手机是否会发生故障。倘若出了问题，有关的软件就需要重新编写了。所以有时候手机上会出现不同的软件版本存在的情况，其实告诉大家一个秘密，手机的版本越多，这可以证明该手机在推出发售前，未经过充分的测试工作便发售了。
2、抗摔性测试
抗摔性测试是由专门的Pprt可靠性实验室来进行，0.5m的微跌落测试要做300次/面(手机有六个面)。而2m的跌落测试每个面需各做一次，还仿真人把手机抛到桌面，而手机所用的电池，也要经过最少4m的高度，单独的向着地面撞击跌落100次而不能有破裂的情况出现。
3、高/低温测试
让手机处于不同温度环境下测试手机的适应性，低温一般在零下20摄氏度，高温则在80摄氏度左右。
4、高湿度测试
用一个专门的柜子来作滴水测试，仿真人出汗的情况(水内渗入一定比例的盐分)，约需进行30个小时。
5、百格测试(又称界豆腐测试)
用H4硬度的铅笔在手机外壳上画100格子，看看手机的外壳是否会掉下油漆，有些要求更严格的手机，会在手机的外壳上再涂抹上一些“名牌”的化妆品，看看是否因有不同的化学成分而将手机的油漆产生异味或者掉漆的可能。
6、翻盖可靠性测试
对翻盖手机进行翻盖10万次，检查手机壳体的损耗情况，是用一部翻盖的仿真机来进行，它可以设置翻盖的力度、角度等
7、扭矩测试
直机用夹具夹住两头，一个往左拧，一个往右拧。扭矩测试主要是考验手机壳体和手机内面大型器件的强度。
8、静电测试
在北方地区，天气较为干燥，手摸金属的东西容易产生静电，会引致击穿手机的电路，有些设计不好的手机就是这么样突然损坏了。进行这种测试的工具，是一个被称为“静电枪”的铜板，静电枪会调较到10-15KV的高压低电流的状况，对手机的所有金属接触点进行放电的击试，时间约为300ms-2s左右，并在一间有湿度控制的房间内进行，而有关的充电器(火牛)也会有同样的测试，合格才能出厂发售。
9、按键寿命测试
借助机器以给设定的力量对键盘击打10万次，假使用户每按键100次，就是1000天，相当于用户使用手机三年左右的时间。
10、沙尘测试
将手机放入特定的箱子内，细小的沙子被吹风机鼓吹起来，经过约三小时后，打开手机并察看手机内部是否有沙子进入。如果有，那么手机的密闭性设计不够好，其结构设计有待重新调整。
此外，手机的测试还包含了更多更离奇的测项目，比如把手机放在铁板上打电话加以测试，由于此时磁场发生了变化，什么情况都会发生，例如寻找不到SIM卡等。
用铁丝在手机底部连接器内拨来拨去，主要是要考虑到手袋内有锁匙的情况下，是否会令手机出现短路的问题。
还有故意把充电器/电池反接测试，看看手机的保护电路设计是否能正常运作，靠近日光灯打电话的测试，人体吸收电磁波比例的测试，以及靠近心脏起博器打电话的测试等等，上述所提及的各种测试都是不可少的。
具体怎样生产手机？
一、手机的设计流程 用一个较简单的阐释，一般的手机设计公司是需要最基本有六个部门：ID、MD、HW、SW、PM、Sourcing、QA。 1、ID(Industry Design)工业设计 包括手机的外观、材质、手感、颜色配搭，主要界面的实现与及色彩等方面的设计。 例如摩托罗拉“明”翻盖的半透明，诺基亚7610的圆弧形外观，索爱W550的阳光橙等。这些给用户的特别感受和体验都是属于手机工业设计的范畴，一部手机是否能成为畅销的产品，手机的工业设计显得特别重要！ 2、MD(Mechanical Design)结构设计 手机的前壳、后壳、手机的摄像镜头位置的选择，固定的方式，电池如何连接，手机的厚薄程度。如果是滑盖手机，如何让手机滑上去，怎样实现自动往上弹，SIM卡怎样插和拔的安排，这些都是手机结构设计的范畴。繁琐的部件需要MD的工作人员对材质以及工艺都非常熟识。 摩托罗拉V3以 13.9mm的厚度掀起了手机市场的热潮，V3手机以超薄为卖点，因为它的手机外壳材质选择十分关键，所以V3的外壳是由技术超前的航空级铝合金材质打造而成。可以这样说，特殊外壳材质的选择成就了V3的成功。 另外有个别用户反应在使用某些超薄滑盖手机的时候，在接听电话时总能感觉到手机前壳的左右摇动，这就是手机结构设计出了问题，由于手机的壳体太薄，通话时的扬声器振动很容易让手机的机身产生了共振。 3、HW(Hardware) 硬件设计 硬件主要设计电路以及天线，而HW是要和MD保持经常性的沟通。 比如MD要求做薄，于是电路也要薄才行得通。同时HW也会要求MD放置天线的区域比较大，和电池的距离也要足够远，HW还会要求ID在天线附近不要放置有金属配件等等。可想而知一部内置天线的设计手机，其制造成本是会较一部外置天线设计的手机贵上20-25%，其主要因素就是天线的设计，物料的要求与及电路的设计和制造成本平均都是要求较高一些。 通常结构设计师(MD)与工业设计师(ID)都会有争论，MD说ID都是画家，画一些大家做不出来的东西，而ID会说MD笨，不按他们的设计做，所以手机卖得不好。所以，一款新的手机在动手设计前，各个部门都会对ID部门的设计创意进行评审，一个好的ID一定要是一个可以实现的创意，并且客户的体验感觉要很好才行。当年摩托罗拉V70的ID就是一个很好的实现创意例子，后期市场的反应也不错，而西门子的Xelibri的创意虽然也很好，也可实现，但可惜的是最终客户的使用感觉并不好，所以一个真正好的创意，不但要好看，可实现，而且还要好用。 另外HW也会与ID吵架，ID喜欢用金属装饰，但是金属会影响了天线的设计以及容易产生静电的问题，因此HW会很恼火，ID/MD会开发新材料，才能应付ID的要求。诺基亚8800就是一个好例子，既有金属感，又不影响天线的接收能力。 4、SW(Software)软件设计 相对来说，SW是更容易为大家所理解，由于计算机的普及，让我们最大程度地接触了各种各样的软件，手机操作界面的模式，大家经常看到的手机九官格操作菜单的实现，这都是SW设计的范畴。 SW要充分考虑到界面的可操作性，是否人性化，是否美观的因素。SW的测试非常复杂，名目繁多，SW的测试不仅只是在寻找Bug，一致性的测试、兼容性的测试等都是非常重要的项目，在目前“内容为主”的信息时代，软件才是手机的最终幕后支柱，硬件的驱动是软件来实现，软件和硬件的工程师之间的冲突相信是不会比其它部门少，这种关系的绕来绕去，所以便需要有PM(Project Management)项目管理来协调了。 5、PM(Project Management)项目管理 大规模公司的PM都分得非常细致，比如TPM (Technologly Of Project Management)，即专门管技术的PM，而普通的PM，只管理项目的进度各协调工作，PM这个部门通常存在于那些自己设计，自己生产，自己销售手机的公司，AM（Account Manager）的职位恐怕大家都不陌生，作为客户经理，对公司内部是代表客户提出要求，对外则代表公司的整体形象，在两者之间起着不可或缺的桥梁作用。 6、Sourcing资源开发部 资源开发部的员工要不停地去挖掘新的资源，如新材质、新的手机组件、测试器材等，当手机开始试产时，他们要保证生产线上所需要的所有生产物料齐备。 手机进行小批量试生产，考察的不仅是软/硬件的成熟度，还包括考察生产工艺和生产的测试技术，有些手机在进行到这个阶段时，却通过不了这一关的话，最后是以失败告终。于是这款新设计的手机便不会出现在市场上了，而投入的开发资金和人力却付之流水，是一个极大的损失。 7、QA(Quality Assurance)质量监督 QA部门负担起整个流程质量保证的工作，督促开发过程是否符合预定的流程，保证项目的可生产性，有很多新设计的手机，就因为碰上了不可生产的某种因素而放弃了。 生产一部手机不是在实验室内做实验那么简单，一旦生产就是成千上万部，要保证每一部产品的优质绝非一件简单容易的事。生产一部手机的样品和生产10万部手机完全是两码子事。 举例：中国的菜馆出的都是样品，麦当劳做的是产品，所以麦当劳可以做得很大，而且到目前为止，中国的菜馆暂时还没有做到像麦当劳的规模是事实，所以手机设计公司才会建立起很多流程来防止出现设计研制出来的手机却不能投入生产的情况。 不仅如此，一款手机的成功上市，能够卖个满堂红，仍然是需要与大众手机用户有亲密的接触，并且经过用户的反馈以及快速的改善才能成功。 二、鲜为人知的手机测试项目 1、压力测试 用自动测试软件连续对手机拨打1000个电话，检查手机是否会发生故障。倘若出了问题，有关的软件就需要重新编写了。所以有时候手机上会出现不同的软件版本存在的情况，其实告诉大家一个秘密，手机的版本越多，这可以证明该手机在推出发售前，未经过充分的测试工作便发售了。 2、抗摔性测试 抗摔性测试是由专门的Pprt可靠性实验室来进行，0.5m的微跌落测试要做300次/面(手机有六个面)。而2m的跌落测试每个面需各做一次，还仿真人把手机拋到桌面，而手机所用的电池，也要经过最少4m的高度，单独的向着地面撞击跌落100次而不能有破裂的情况出现。 3、高/低温测试 让手机处于不同温度环境下测试手机的适应性，低温一般在零下20摄氏度，高温则在80摄氏度左右。 4、高湿度测试 用一个专门的柜子来作滴水测试，仿真人出汗的情况(水内渗入一定比例的盐分)，约需进行30个小时。 5、百格测试(又称界豆腐测试) 用H4硬度的铅笔在手机外壳上画100格子，看看手机的外壳是否会掉下油漆，有些要求更严格的手机，会在手机的外壳上再涂抹上一些“名牌”的化妆品，看看是否因有不同的化学成分而将手机的油漆产生异味或者掉漆的可能。 6、翻盖可靠性测试 对翻盖手机进行翻盖10万次，检查手机壳体的损耗情况，是用一部翻盖的仿真机来进行，它可以设置翻盖的力度、角度等。 7、扭矩测试 直机用夹具夹住两头，一个往左拧，一个往右拧。扭矩测试主要是考验手机壳体和手机内面大型器件的强度。 8、静电测试 在北方地区，天气较为干燥，手摸金属的东西容易产生静电，会引致击穿手机的电路，有些设计不好的手机就是这么样突然损坏了。进行这种测试的工具，是一个被称为“静电枪”的铜板，静电枪会调较到10-15KV的高压低电流的状况，对手机的所有金属接触点进行放电的击试，时间约为300ms-2s左右，并在一间有湿度控制的房间内进行，而有关的充电器(火牛)也会有同样的测试，合格才能出厂发售。 9、按键寿命测试 借助机器以给设定的力量对键盘击打10万次，假使用户每按键100次，就是1000天，相当于用户使用手机三年左右的时间。 10、沙尘测试 将手机放入特定的箱子内，细小的沙子被吹风机鼓吹起来，经过约三小时后，打开手机并察看手机内部是否有沙子进入。如果有，那么手机的密闭性设计不够好，其结构设计有待重新调整。 此外，手机的测试还包含了更多更离奇的测项目，比如把手机放在铁板上打电话加以测试，由于此时磁场发生了变化，什么情况都会发生，例如寻找不到SIM卡等。 用铁丝在手机底部连接器内拨来拨去，主要是要考虑到手袋内有锁匙的情况下，是否会令手机出现短路的问题。 还有故意把充电器/电池反接测试，看看手机的保护电路设计是否能正常运作，靠近日光灯打电话的测试，人体吸收电磁波比例的测试，以及靠近心脏起博器打电话的测试等等，上述所提及的各种测试都是不可少的。
谁能给我一个手机原理的简易易懂的流程方框图．．我有急用．．．
提问者： madebuai - 初学弟子 一级
最佳答案
一、手机的工作原理：
一般来说，我们普通用户只要学会如何使用好手机就可以了，对于其具体的工作原理不必仔细深究；然而在使用手机的过程中，由于各种因素的影响，手机不可避免地要出现故障，如果每次遇到故障哪怕是最微小的，都送到专业维修店去修理，您可能会觉得麻烦。如果您有相当的电器知识的话，您可能想自己学着修理，但要学修理，必须先熟悉手机的工作原理，只有这样才能判断发生的故障原因，并找出相应的解决方法。同时，了解手机的工作原理对于普通人来说也可以作为一种知识的储备。为了能帮助这些喜爱手机的用户快速学会修理，笔者就以摩托罗拉手机为例，来详细介绍一下手机到底是如何工作的。
手机之所以能相互通信，笔者认为它是由三部分协调工作的结果，这三部分分别为射频部分、逻辑部分和电源部分，要了解手机的工作原理其实只要了解这三部分是如何工作的就可以了，下面笔者就对这三个部分的工作原理进行分别地介绍。
射频部分
通常射频部分，又是由接受信号部分和发送信号部分组成。手机在接受信号时，首先利用天线把接收到的935-960MHz的射频信号，经U400、SW363，将发射信号的接收信号分开，使收发互不干扰。从U400的第四脚输入第五脚输出，进入接收前端回路。U400的工作状态受第三脚电位的控制，而第三脚电位又受到来自CPU的TXON、RXON信号的控制。经过天线开关的射频信号首先经过带通滤波器FL451的滤波，再送入高频放大管Q418进行放大，Q418的输出经FL452滤波后送Q420混频管进行混频。而本机振荡信号由RXVCO产生，并以FL453滤波后送Q420的基极进行混频，取其差额，从Q420的集电极输出153MHz的中频信号，经FL420滤波后得到153MHz纯净的中柴油机信号，现经Q421放大后送U201的31脚，153MHz的中频信号与153MHz的载波信号在32D53内解调产生RXI和RXQ模拟基带信号，经U201的46#和48#送U501的14#和15#。在U501内经A/D转换后送数字信号处理器做进一步的处理。153MHz的载波由U201的41#、42#、43#接外围电路所构成的306MHz振荡电路，形成306MHz卉波信号，经二频后形成153MHz载波。对于发送部分，从501的21#、22#、23#、24#输出的TXIN、TXIP、TXQN、TXQP发射频带信号进入U201的61#、62#、63#、64#。U201的6#、7#、10#外接一个216MHz的VCO，产生216MHz的载波信号，该信号经U201内的分频器分频产生108MHz的发射中频信号。四路调制信号在U201内完成108MHz载波调制从第4脚输出到U300的4#。U300完成发射取样信号与TXVCO相温柔频，取其差额得108MHz信号与4#输入的TXIF鉴相，产生鉴相误差电压，从第8脚输出去控制变容二极管CR300的容量来改变TXVCO的振荡频率，从Q300的C极输出890-915MHz的发射信号经Q301前级放大和Q302推动后进入功放Q302，放大后的信号进入天线U400的第1脚，再从U400的4#送天线发射出去。
逻辑部分
在逻辑部分，接收的RXI、RXQ模拟基带信号在调制解调器U501内部完成D/A转换、解密及自适应均衡后将数字基带信号从U501的6#送入CPU的10#，在CPU内进行信道解码，去掉纠错码源以及取实控制信息以后，恢复的话音数据流经数据线和地址线，传送到语音器U801进行解码。产生的数字话音信号从U801的78#送到PCM解码器U803的8#。数字话音信号在PCM解码器内完成减压以及A/D转换，再通过数字音量定位器，对接收信号、音量进行调整，再由U803的4#，输出模拟音频信号到U900的6#和21#。6#输入的振铃信号，经内部的振铃驱支放大以后，从U900的4#、5#输出去驱动振铃器发间音频信号，从21#输入，经内部的音频放大器以后，从19#、20#输出放大的话音信号去推动听筒发声。 当我们用户在讲话时，话音经听筒的声电转换以后送入电源集成电路U0-的9#，经内部的音频放大以后，从10#输出放大的模拟音频信号。该信号在送到PCM编解码器U803的18#在U803内部完成PCM编码。从13#输出PCM信号送到语音编码器801的89#，在U801内进语音数据线和地址线将话音数据液流磅到中央处理器U701，话音数据流在U701完成信道编码以后，经U701的11#送到调制解庙器U501的4#，信号在U501内进行D/A转换，加密等处理以后，将产生的四路调制信号TXIP、TXIN、TXQP、TXQN送到收发中频电路U201，以产生发射中频ITX、IF信号。
电源部分
至于电源部分，我们一旦给手机装上电池以后，电子Q999打通；同时32D54的48#与电源正极接通，此时我们如果再按一下开机键，U900的24#变为低电平，U900的稳夺输出四路电压分别为R275V、L2.75V、R4.75V、L5.0V。第30#产生复位信号和第27#产生开机申请信号。由32D53和13MHz晶体以及变压二极管共同构成13MHz时钟振荡器产生13MHz时钟，在32D53内部整形和放大以后从第59#输出送缓冲接口电路U703的17#，又从U703的第37#送CPU的50#送开机维持信号到U900的29#，维持正常开机。另外Q202、Q203的集电极电压均为2.75V，供给32D53内部接收或发射电路的电源。U900第3#送出的L5.0V给负电压产生电路供电。版本，SIM卡和PCM编解码器U803也是L5.0V供电。U900第28#送出的R2.75V电压给所有逻辑模块供电。U900第28#送出的2.75V电压供给射频部分。U900第41#送出的R4.75V电压给收发中频电路32D53代电，U900第37#输出的VXW转换电压给Q202和Q203的发射极供电。
由于各个手机的型号和出产厂商不一样，上面介绍的工作原理可能不适用于某些手机，但大致的工作流程应该是一样的。
二、手机制造相关知识
现在的手机已经渐渐脱离了单纯通讯工具的身份，逐渐转变成为一个多媒体和信息的终端设备，未来日常的沟通、娱乐、理财等活动，都是可以透过手机来进行。当大家在每一次看到一部新奇而又拥有高性能、鲜亮的外观设计的手机出现时，各位是否有这样的好奇心，这样的手机到底是怎么设计和制造出来的呢？
所以今天我们尝试用一个技术的客观角度，来简单描述手机设计部门的构造与及部门与部门之间的关系，最后向大家展示手机由制造到面世前的种种测试，好让大家更进一步了解手机，更加珍惜你的爱机，或许你日后不会轻易的更换它了吧！
一、手机的设计流程
用一个较简单的阐释，一般的手机设计公司是需要最基本有六个部门：ID、MD、HW、SW、PM、Sourcing、QA。
1、ID(Industry Design)工业设计
包括手机的外观、材质、手感、颜色配搭，主要界面的实现与及色彩等方面的设计。
例如摩托罗拉“明”翻盖的半透明，诺基亚7610的圆弧形外观，索爱W550的阳光橙等。这些给用户的特别感受和体验都是属于手机工业设计的范畴，一部手机是否能成为畅销的产品，手机的工业设计显得特别重要！
2、MD(Mechanical Design)结构设计
手机的前壳、后壳、手机的摄像镜头位置的选择，固定的方式，电池如何连接，手机的厚薄程度。如果是滑盖手机，如何让手机滑上去，怎样实现自动往上弹，SIM卡怎样插和拔的安排，这些都是手机结构设计的范畴。繁琐的部件需要MD的工作人员对材质以及工艺都非常熟识。
摩托罗拉V3以 13.9mm的厚度掀起了手机市场的热潮，V3手机以超薄为卖点，因为它的手机外壳材质选择十分关键，所以V3的外壳是由技术超前的航空级铝合金材质打造而成。可以这样说，特殊外壳材质的选择成就了V3的成功。
另外有个别用户反应在使用某些超薄滑盖手机的时候，在接听电话时总能感觉到手机前壳的左右摇动，这就是手机结构设计出了问题，由于手机的壳体太薄，通话时的扬声器振动很容易让手机的机身产生了共振。
3、HW(Hardware) 硬件设计
硬件主要设计电路以及天线，而HW是要和MD保持经常性的沟通。
比如MD要求做薄，于是电路也要薄才行得通。同时HW也会要求MD放置天线的区域比较大，和电池的距离也要足够远，HW还会要求ID在天线附近不要放置有金属配件等等。可想而知一部内置天线的设计手机，其制造成本是会较一部外置天线设计的手机贵上20-25%，其主要因素就是天线的设计，物料的要求与及电路的设计和制造成本平均都是要求较高一些。
通常结构设计师(MD)与工业设计师(ID)都会有争论，MD说ID都是画家，画一些大家做不出来的东西，而ID会说MD笨，不按他们的设计做，所以手机卖得不好。所以，一款新的手机在动手设计前，各个部门都会对ID部门的设计创意进行评审，一个好的ID一定要是一个可以实现的创意，并且客户的体验感觉要很好才行。当年摩托罗拉V70的ID就是一个很好的实现创意例子，后期市场的反应也不错，而西门子的Xelibri的创意虽然也很好，也可实现，但可惜的是最终客户的使用感觉并不好，所以一个真正好的创意，不但要好看，可实现，而且还要好用。
另外HW也会与ID吵架，ID喜欢用金属装饰，但是金属会影响了天线的设计以及容易产生静电的问题，因此HW会很恼火，ID/MD会开发新材料，才能应付ID的要求。诺基亚8800就是一个好例子，既有金属感，又不影响天线的接收能力。
4、SW(Software)软件设计
相对来说，SW是更容易为大家所理解，由于计算机的普及，让我们最大程度地接触了各种各样的软件，手机操作界面的模式，大家经常看到的手机九官格操作菜单的实现，这都是SW设计的范畴。
SW要充分考虑到界面的可操作性，是否人性化，是否美观的因素。SW的测试非常复杂，名目繁多，SW的测试不仅只是在寻找Bug，一致性的测试、兼容性的测试等都是非常重要的项目，在目前“内容为主”的信息时代，软件才是手机的最终幕后支柱，硬件的驱动是软件来实现，软件和硬件的工程师之间的冲突相信是不会比其它部门少，这种关系的绕来绕去，所以便需要有PM(Project Management)项目管理来协调了。
5、PM(Project Management)项目管理
大规模公司的PM都分得非常细致，比如TPM (Technologly Of Project Management)，即专门管技术的PM，而普通的PM，只管理项目的进度各协调工作，PM这个部门通常存在于那些自己设计，自己生产，自己销售手机的公司，AM（Account Manager）的职位恐怕大家都不陌生，作为客户经理，对公司内部是代表客户提出要求，对外则代表公司的整体形象，在两者之间起着不可或缺的桥梁作用。
6、Sourcing资源开发部
资源开发部的员工要不停地去挖掘新的资源，如新材质、新的手机组件、测试器材等，当手机开始试产时，他们要保证生产线上所需要的所有生产物料齐备。
手机进行小批量试生产，考察的不仅是软/硬件的成熟度，还包括考察生产工艺和生产的测试技术，有些手机在进行到这个阶段时，却通过不了这一关的话，最后是以失败告终。于是这款新设计的手机便不会出现在市场上了，而投入的开发资金和人力却付之流水，是一个极大的损失。
7、QA(Quality Assurance)质量监督
QA部门负担起整个流程质量保证的工作，督促开发过程是否符合预定的流程，保证项目的可生产性，有很多新设计的手机，就因为碰上了不可生产的某种因素而放弃了。
生产一部手机不是在实验室内做实验那么简单，一旦生产就是成千上万部，要保证每一部产品的优质绝非一件简单容易的事。生产一部手机的样品和生产10万部手机完全是两码子事。
举例：中国的菜馆出的都是样品，麦当劳做的是产品，所以麦当劳可以做得很大，而且到目前为止，中国的菜馆暂时还没有做到像麦当劳的规模是事实，所以手机设计公司才会建立起很多流程来防止出现设计研制出来的手机却不能投入生产的情况。
不仅如此，一款手机的成功上市，能够卖个满堂红，仍然是需要与大众手机用户有亲密的接触，并且经过用户的反馈以及快速的改善才能成功。
二、鲜为人知的手机测试项目
1、压力测试
用自动测试软件连续对手机拨打1000个电话，检查手机是否会发生故障。倘若出了问题，有关的软件就需要重新编写了。所以有时候手机上会出现不同的软件版本存在的情况，其实告诉大家一个秘密，手机的版本越多，这可以证明该手机在推出发售前，未经过充分的测试工作便发售了。
2、抗摔性测试
抗摔性测试是由专门的Pprt可靠性实验室来进行，0.5m的微跌落测试要做300次/面(手机有六个面)。而2m的跌落测试每个面需各做一次，还仿真人把手机抛到桌面，而手机所用的电池，也要经过最少4m的高度，单独的向着地面撞击跌落100次而不能有破裂的情况出现。
3、高/低温测试
让手机处于不同温度环境下测试手机的适应性，低温一般在零下20摄氏度，高温则在80摄氏度左右。
4、高湿度测试
用一个专门的柜子来作滴水测试，仿真人出汗的情况(水内渗入一定比例的盐分)，约需进行30个小时。
5、百格测试(又称界豆腐测试)
用H4硬度的铅笔在手机外壳上画100格子，看看手机的外壳是否会掉下油漆，有些要求更严格的手机，会在手机的外壳上再涂抹上一些“名牌”的化妆品，看看是否因有不同的化学成分而将手机的油漆产生异味或者掉漆的可能。
6、翻盖可靠性测试
对翻盖手机进行翻盖10万次，检查手机壳体的损耗情况，是用一部翻盖的仿真机来进行，它可以设置翻盖的力度、角度等
7、扭矩测试
直机用夹具夹住两头，一个往左拧，一个往右拧。扭矩测试主要是考验手机壳体和手机内面大型器件的强度。
8、静电测试
在北方地区，天气较为干燥，手摸金属的东西容易产生静电，会引致击穿手机的电路，有些设计不好的手机就是这么样突然损坏了。进行这种测试的工具，是一个被称为“静电枪”的铜板，静电枪会调较到10-15KV的高压低电流的状况，对手机的所有金属接触点进行放电的击试，时间约为300ms-2s左右，并在一间有湿度控制的房间内进行，而有关的充电器(火牛)也会有同样的测试，合格才能出厂发售。
9、按键寿命测试
借助机器以给设定的力量对键盘击打10万次，假使用户每按键100次，就是1000天，相当于用户使用手机三年左右的时间。
10、沙尘测试
将手机放入特定的箱子内，细小的沙子被吹风机鼓吹起来，经过约三小时后，打开手机并察看手机内部是否有沙子进入。如果有，那么手机的密闭性设计不够好，其结构设计有待重新调整。
此外，手机的测试还包含了更多更离奇的测项目，比如把手机放在铁板上打电话加以测试，由于此时磁场发生了变化，什么情况都会发生，例如寻找不到SIM卡等。
用铁丝在手机底部连接器内拨来拨去，主要是要考虑到手袋内有锁匙的情况下，是否会令手机出现短路的问题。
还有故意把充电器/电池反接测试，看看手机的保护电路设计是否能正常运作，靠近日光灯打电话的测试，人体吸收电磁波比例的测试，以及靠近心脏起博器打电话的测试等等，上述所提及的各种测试都是不可少的。
手机是利用什么工作的？
手机的工作原理、制造及相关知识 一、手机的工作原理： 一般来说，我们普通用户只要学会如何使用好手机就可以了，对于其具体的工作原理不必仔细深究；然而在使用手机的过程中，由于各种因素的影响，手机不可避免地要出现故障，如果每次遇到故障哪怕是最微小的，都送到专业维修店去修理，您可能会觉得麻烦。如果您有相当的电器知识的话，您可能想自己学着修理，但要学修理，必须先熟悉手机的工作原理，只有这样才能判断发生的故障原因，并找出相应的解决方法。同时，了解手机的工作原理对于普通人来说也可以作为一种知识的储备。为了能帮助这些喜爱手机的用户快速学会修理，笔者就以摩托罗拉手机为例，来详细介绍一下手机到底是如何工作的。 手机之所以能相互通信，笔者认为它是由三部分协调工作的结果，这三部分分别为射频部分、逻辑部分和电源部分，要了解手机的工作原理其实只要了解这三部分是如何工作的就可以了，下面笔者就对这三个部分的工作原理进行分别地介绍。 射频部分 通常射频部分，又是由接受信号部分和发送信号部分组成。手机在接受信号时，首先利用天线把接收到的935-960MHz的射频信号，经U400、SW363，将发射信号的接收信号分开，使收发互不干扰。从U400的第四脚输入第五脚输出，进入接收前端回路。U400的工作状态受第三脚电位的控制，而第三脚电位又受到来自CPU的TXON、RXON信号的控制。经过天线开关的射频信号首先经过带通滤波器FL451的滤波，再送入高频放大管Q418进行放大，Q418的输出经FL452滤波后送Q420混频管进行混频。而本机振荡信号由RXVCO产生，并以FL453滤波后送Q420的基极进行混频，取其差额，从Q420的集电极输出153MHz的中频信号，经FL420滤波后得到153MHz纯净的中柴油机信号，现经Q421放大后送U201的31脚，153MHz的中频信号与153MHz的载波信号在32D53内解调产生RXI和RXQ模拟基带信号，经U201的46#和48#送U501的14#和15#。在U501内经A/D转换后送数字信号处理器做进一步的处理。153MHz的载波由U201的41#、42#、43#接外围电路所构成的306MHz振荡电路，形成306MHz卉波信号，经二频后形成153MHz载波。对于发送部分，从501的21#、22#、23#、24#输出的TXIN、TXIP、TXQN、TXQP发射频带信号进入U201的61#、62#、63#、64#。U201的6#、7#、10#外接一个216MHz的VCO，产生216MHz的载波信号，该信号经U201内的分频器分频产生108MHz的发射中频信号。四路调制信号在U201内完成108MHz载波调制从第4脚输出到U300的4#。U300完成发射取样信号与TXVCO相温柔频，取其差额得108MHz信号与4#输入的TXIF鉴相，产生鉴相误差电压，从第8脚输出去控制变容二极管CR300的容量来改变TXVCO的振荡频率，从Q300的C极输出890-915MHz的发射信号经Q301前级放大和Q302推动后进入功放Q302，放大后的信号进入天线U400的第1脚，再从U400的4#送天线发射出去。 逻辑部分 在逻辑部分，接收的RXI、RXQ模拟基带信号在调制解调器U501内部完成D/A转换、解密及自适应均衡后将数字基带信号从U501的6#送入CPU的10#，在CPU内进行信道解码，去掉纠错码源以及取实控制信息以后，恢复的话音数据流经数据线和地址线，传送到语音器U801进行解码。产生的数字话音信号从U801的78#送到PCM解码器U803的8#。数字话音信号在PCM解码器内完成减压以及A/D转换，再通过数字音量定位器，对接收信号、音量进行调整，再由U803的4#，输出模拟音频信号到U900的6#和21#。6#输入的振铃信号，经内部的振铃驱支放大以后，从U900的4#、5#输出去驱动振铃器发间音频信号，从21#输入，经内部的音频放大器以后，从19#、20#输出放大的话音信号去推动听筒发声。 当我们用户在讲话时，话音经听筒的声电转换以后送入电源集成电路U0-的9#，经内部的音频放大以后，从10#输出放大的模拟音频信号。该信号在送到PCM编解码器U803的18#在U803内部完成PCM编码。从13#输出PCM信号送到语音编码器801的89#，在U801内进语音数据线和地址线将话音数据液流磅到中央处理器U701，话音数据流在U701完成信道编码以后，经U701的11#送到调制解庙器U501的4#，信号在U501内进行D/A转换，加密等处理以后，将产生的四路调制信号TXIP、TXIN、TXQP、TXQN送到收发中频电路U201，以产生发射中频ITX、IF信号。 电源部分 至于电源部分，我们一旦给手机装上电池以后，电子Q999打通；同时32D54的48#与电源正极接通，此时我们如果再按一下开机键，U900的24#变为低电平，U900的稳夺输出四路电压分别为R275V、L2.75V、R4.75V、L5.0V。第30#产生复位信号和第27#产生开机申请信号。由32D53和13MHz晶体以及变压二极管共同构成13MHz时钟振荡器产生13MHz时钟，在32D53内部整形和放大以后从第59#输出送缓冲接口电路U703的17#，又从U703的第37#送CPU的50#送开机维持信号到U900的29#，维持正常开机。另外Q202、Q203的集电极电压均为2.75V，供给32D53内部接收或发射电路的电源。U900第3#送出的L5.0V给负电压产生电路供电。版本，SIM卡和PCM编解码器U803也是L5.0V供电。U900第28#送出的R2.75V电压给所有逻辑模块供电。U900第28#送出的2.75V电压供给射频部分。U900第41#送出的R4.75V电压给收发中频电路32D53代电，U900第37#输出的VXW转换电压给Q202和Q203的发射极供电。 由于各个手机的型号和出产厂商不一样，上面介绍的工作原理可能不适用于某些手机，但大致的工作流程应该是一样的。 二、手机制造相关知识 现在的手机已经渐渐脱离了单纯通讯工具的身份，逐渐转变成为一个多媒体和信息的终端设备，未来日常的沟通、娱乐、理财等活动，都是可以透过手机来进行。当大家在每一次看到一部新奇而又拥有高性能、鲜亮的外观设计的手机出现时，各位是否有这样的好奇心，这样的手机到底是怎么设计和制造出来的呢？ 所以今天我们尝试用一个技术的客观角度，来简单描述手机设计部门的构造与及部门与部门之间的关系，最后向大家展示手机由制造到面世前的种种测试，好让大家更进一步了解手机，更加珍惜你的爱机，或许你日后不会轻易的更换它了吧！ 一、手机的设计流程 用一个较简单的阐释，一般的手机设计公司是需要最基本有六个部门：ID、MD、HW、SW、PM、Sourcing、QA。 1、ID(Industry Design)工业设计 包括手机的外观、材质、手感、颜色配搭，主要界面的实现与及色彩等方面的设计。 例如摩托罗拉“明”翻盖的半透明，诺基亚7610的圆弧形外观，索爱W550的阳光橙等。这些给用户的特别感受和体验都是属于手机工业设计的范畴，一部手机是否能成为畅销的产品，手机的工业设计显得特别重要！ 2、MD(Mechanical Design)结构设计 手机的前壳、后壳、手机的摄像镜头位置的选择，固定的方式，电池如何连接，手机的厚薄程度。如果是滑盖手机，如何让手机滑上去，怎样实现自动往上弹，SIM卡怎样插和拔的安排，这些都是手机结构设计的范畴。繁琐的部件需要MD的工作人员对材质以及工艺都非常熟识。 摩托罗拉V3以 13.9mm的厚度掀起了手机市场的热潮，V3手机以超薄为卖点，因为它的手机外壳材质选择十分关键，所以V3的外壳是由技术超前的航空级铝合金材质打造而成。可以这样说，特殊外壳材质的选择成就了V3的成功。 另外有个别用户反应在使用某些超薄滑盖手机的时候，在接听电话时总能感觉到手机前壳的左右摇动，这就是手机结构设计出了问题，由于手机的壳体太薄，通话时的扬声器振动很容易让手机的机身产生了共振。 3、HW(Hardware) 硬件设计 硬件主要设计电路以及天线，而HW是要和MD保持经常性的沟通。 比如MD要求做薄，于是电路也要薄才行得通。同时HW也会要求MD放置天线的区域比较大，和电池的距离也要足够远，HW还会要求ID在天线附近不要放置有金属配件等等。可想而知一部内置天线的设计手机，其制造成本是会较一部外置天线设计的手机贵上20-25%，其主要因素就是天线的设计，物料的要求与及电路的设计和制造成本平均都是要求较高一些。 通常结构设计师(MD)与工业设计师(ID)都会有争论，MD说ID都是画家，画一些大家做不出来的东西，而ID会说MD笨，不按他们的设计做，所以手机卖得不好。所以，一款新的手机在动手设计前，各个部门都会对ID部门的设计创意进行评审，一个好的ID一定要是一个可以实现的创意，并且客户的体验感觉要很好才行。当年摩托罗拉V70的ID就是一个很好的实现创意例子，后期市场的反应也不错，而西门子的Xelibri的创意虽然也很好，也可实现，但可惜的是最终客户的使用感觉并不好，所以一个真正好的创意，不但要好看，可实现，而且还要好用。 另外HW也会与ID吵架，ID喜欢用金属装饰，但是金属会影响了天线的设计以及容易产生静电的问题，因此HW会很恼火，ID/MD会开发新材料，才能应付ID的要求。诺基亚8800就是一个好例子，既有金属感，又不影响天线的接收能力。 4、SW(Software)软件设计 相对来说，SW是更容易为大家所理解，由于计算机的普及，让我们最大程度地接触了各种各样的软件，手机操作界面的模式，大家经常看到的手机九官格操作菜单的实现，这都是SW设计的范畴。 SW要充分考虑到界面的可操作性，是否人性化，是否美观的因素。SW的测试非常复杂，名目繁多，SW的测试不仅只是在寻找Bug，一致性的测试、兼容性的测试等都是非常重要的项目，在目前“内容为主”的信息时代，软件才是手机的最终幕后支柱，硬件的驱动是软件来实现，软件和硬件的工程师之间的冲突相信是不会比其它部门少，这种关系的绕来绕去，所以便需要有PM(Project Management)项目管理来协调了。 5、PM(Project Management)项目管理 大规模公司的PM都分得非常细致，比如TPM (Technologly Of Project Management)，即专门管技术的PM，而普通的PM，只管理项目的进度各协调工作，PM这个部门通常存在于那些自己设计，自己生产，自己销售手机的公司，AM（Account Manager）的职位恐怕大家都不陌生，作为客户经理，对公司内部是代表客户提出要求，对外则代表公司的整体形象，在两者之间起着不可或缺的桥梁作用。 6、Sourcing资源开发部 资源开发部的员工要不停地去挖掘新的资源，如新材质、新的手机组件、测试器材等，当手机开始试产时，他们要保证生产线上所需要的所有生产物料齐备。手机进行小批量试生产，考察的不仅是软/硬件的成熟度，还包括考察生产工艺和生产的测试技术，有些手机在进行到这个阶段时，却通过不了这一关的话，最后是以失败告终。于是这款新设计的手机便不会出现在市场上了，而投入的开发资金和人力却付之流水，是一个极大的损失。 7、QA(Quality Assurance)质量监督 QA部门负担起整个流程质量保证的工作，督促开发过程是否符合预定的流程，保证项目的可生产性，有很多新设计的手机，就因为碰上了不可生产的某种因素而放弃了。 生产一部手机不是在实验室内做实验那么简单，一旦生产就是成千上万部，要保证每一部产品的优质绝非一件简单容易的事。生产一部手机的样品和生产10万部手机完全是两码子事。 举例：中国的菜馆出的都是样品，麦当劳做的是产品，所以麦当劳可以做得很大，而且到目前为止，中国的菜馆暂时还没有做到像麦当劳的规模是事实，所以手机设计公司才会建立起很多流程来防止出现设计研制出来的手机却不能投入生产的情况。 不仅如此，一款手机的成功上市，能够卖个满堂红，仍然是需要与大众手机用户有亲密的接触，并且经过用户的反馈以及快速的改善才能成功。 二、鲜为人知的手机测试项目 1、压力测试 用自动测试软件连续对手机拨打1000个电话，检查手机是否会发生故障。倘若出了问题，有关的软件就需要重新编写了。所以有时候手机上会出现不同的软件版本存在的情况，其实告诉大家一个秘密，手机的版本越多，这可以证明该手机在推出发售前，未经过充分的测试工作便发售了。 2、抗摔性测试 抗摔性测试是由专门的Pprt可靠性实验室来进行，0.5m的微跌落测试要做300次/面(手机有六个面)。而2m的跌落测试每个面需各做一次，还仿真人把手机抛到桌面，而手机所用的电池，也要经过最少4m的高度，单独的向着地面撞击跌落100次而不能有破裂的情况出现。 3、高/低温测试 让手机处于不同温度环境下测试手机的适应性，低温一般在零下20摄氏度，高温则在80摄氏度左右。 4、高湿度测试 用一个专门的柜子来作滴水测试，仿真人出汗的情况(水内渗入一定比例的盐分)，约需进行30个小时。 5、百格测试(又称界豆腐测试) 用H4硬度的铅笔在手机外壳上画100格子，看看手机的外壳是否会掉下油漆，有些要求更严格的手机，会在手机的外壳上再涂抹上一些“名牌”的化妆品，看看是否因有不同的化学成分而将手机的油漆产生异味或者掉漆的可能。 6、翻盖可靠性测试 对翻盖手机进行翻盖10万次，检查手机壳体的损耗情况，是用一部翻盖的仿真机来进行，它可以设置翻盖的力度、角度等 7、扭矩测试 直机用夹具夹住两头，一个往左拧，一个往右拧。扭矩测试主要是考验手机壳体和手机内面大型器件的强度。 8、静电测试在北方地区，天气较为干燥，手摸金属的东西容易产生静电，会引致击穿手机的电路，有些设计不好的手机就是这么样突然损坏了。进行这种测试的工具，是一个被称为“静电枪”的铜板，静电枪会调较到10-15KV的高压低电流的状况，对手机的所有金属接触点进行放电的击试，时间约为300ms-2s左右，并在一间有湿度控制的房间内进行，而有关的充电器(火牛)也会有同样的测试，合格才能出厂发售。 9、按键寿命测试 借助机器以给设定的力量对键盘击打10万次，假使用户每按键100次，就是1000天，相当于用户使用手机三年左右的时间。 10、沙尘测试 将手机放入特定的箱子内，细小的沙子被吹风机鼓吹起来，经过约三小时后，打开手机并察看手机内部是否有沙子进入。如果有，那么手机的密闭性设计不够好，其结构设计有待重新调整。 此外，手机的测试还包含了更多更离奇的测项目，比如把手机放在铁板上打电话加以测试，由于此时磁场发生了变化，什么情况都会发生，例如寻找不到SIM卡等。 用铁丝在手机底部连接器内拨来拨去，主要是要考虑到手袋内有锁匙的情况下，是否会令手机出现短路的问题。 还有故意把充电器/电池反接测试，看看手机的保护电路设计是否能正常运作，靠近日光灯打电话的测试，人体吸收电磁波比例的测试，以及靠近心脏起博器打电话的测试等等，上述所提及的各种测试都是不可少的
转载请注明出处51数据库 » tpm仿真软件 手机的制造流程
