G02G90I#5Z-#1F200(顺时针转一圈，同时z值下降0.5，刀路半径是8）

IF[#1GE#3]GOTO2（如果#1大于等于8，则程序跳转到n2）

#1=#1+#2（新的#1值等于老#1加上0.5）

IF[#1LT#3]GOTO1如果#1小于8则程序回到n1

#1=#3

GOTO1这两段程序根本不会走，不知道这是个什么意思，你这程序有问题啊 ，n1到n2走完会在中间留下一个直径8深度8的圆柱，难道你后面一刀把它铣掉？

＃4在程序中有意义吗！我看的那个用螺旋下刀直到铣到底，程序特别简单没那么多，记得有IF[#1LT#3]GOTO1这个，IF[#1GE#3]GOTO2这个好像没有！记不太轻了，能帮忙写个不！

由于不知道你这程序时用来干嘛的，铣面还是螺旋下刀，在加上你刀具选的比较特殊，就这样随便编了一下

#1=0.5

#2=0.5

#3=8

#4=12

#6=#4/2

G90G0G54X-#6Y0

G90G01Z0F300

WHILE[#1LE#3]DO1

G02G90I#6Z[-#1]F200

#1=#1+#2

END1

G02I#6F200

G0G90Z200M9

M5

G91G28Z0Y0

M30

用CAD如何在螺旋环上如何排列画圆

1、画出圆1；

2、以 圆1圆心 为圆心、以（圆1半径+圆2半径+你认为合适的间距）为半径作圆，该圆与螺旋线相交；

3、以交点为圆心，作圆2；

4、以此类推，作系列圆。

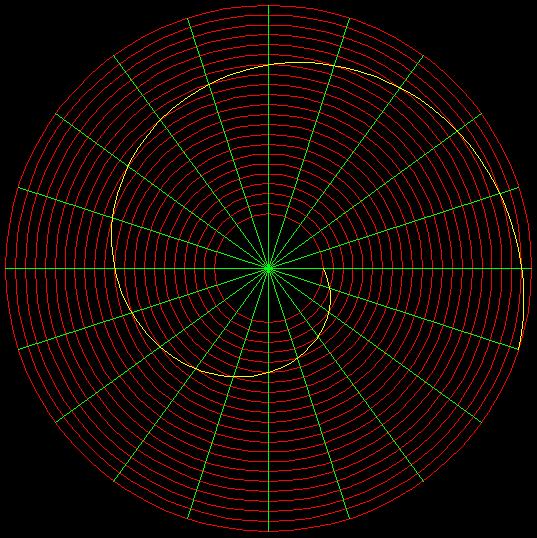

阿基米德的螺旋线怎么画?

阿基米德螺线也叫“等速螺线”。

当一点P沿动射线OP以等速率运动的同时，该射线又以等角速度绕点O旋转，点P的轨迹称为“阿基米德螺线”。直线旋转一周时，动点在直线上移动的距离称为导程用字母S表示。

近似画法：

（1）先以导程S为半径画圆，再将圆周及半径分成相同的n等分；

（2）以O为圆心，作各同心圆弧于相应数字的半径相交，得交点Ⅰ、Ⅱ、Ⅲ、…Ⅷ各点，即为阿基米德涡线上的点；

（3）依次光滑连接各点，即得阿基米德螺线。

跪求发那科加工中心铣整圆程序

你用的铣刀有点小，如果可以的话我建议你在孔中心先用钻头加工一个直径80大的孔，深度由你定，再用12 的铣刀精加工，这样就好办多了具体如下：

你把孔中心的机械坐标输入到G54里面

O0001;

G00G90G54X0Y0M03S300;

G43Z0H01;

G01Z-10F100; 深度由你定

G01X44F100; 减去刀具的半径 洗出来就是100大的圆了

G02I-44F100; 铣整圆

G49M05;

G91G28X0Y0;

M30;

如果你不能先做出80大的孔，那么先赚一个12的孔也行，那么你把半径X44和I-44减小一点在慢慢增大多洗几次也就搞定了

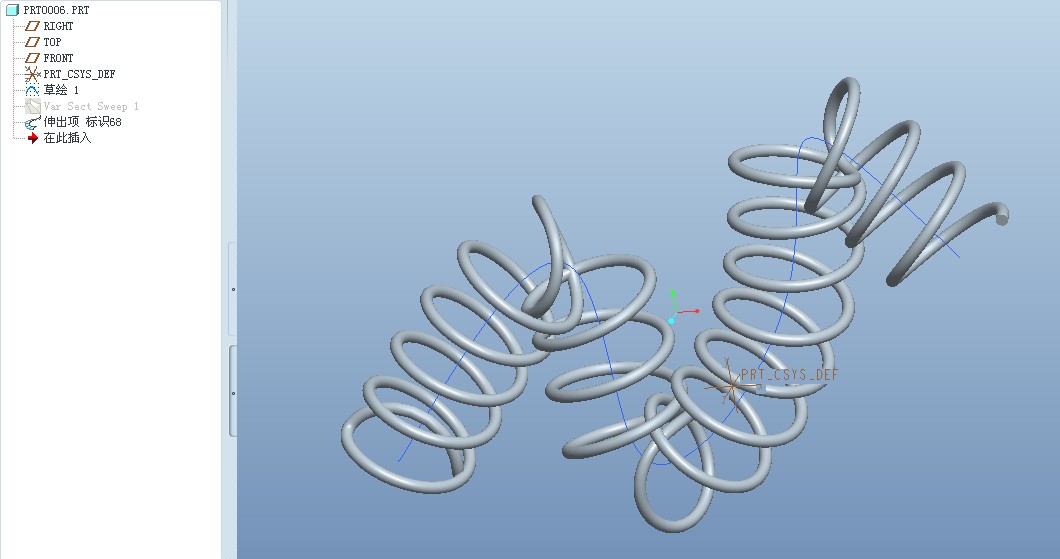

proe中，以空间曲线为旋转轴进行螺旋扫描画弹簧

先选中空间曲线，然后用可变截面扫描，接着点第三项 创建或编辑扫描剖面

以两条虚线的交点为圆心画圆，然后把圆改成构建，接着在随意画出一条半径，切记不要垂直也不要水平，再接着标注角度

用标注好的角度写关系式，sd4=traipar*360*20，sd4是我这边标注好的那个角度的代号，你那边代号多少你要自己看好，20代表的是螺旋的圈数

写好关系式后，打钩退出草绘，然后确定，你就能看到一个螺旋面的造型，用他的外边界做轨迹，做一次普通的扫描，最后隐藏掉可变剖面扫描那个特征，你要的弯曲弹簧就出来了

如何画螺旋线？急！！！！

1.先画出一个与螺旋线的投影大小相同的圆

2.用不同于圆的颜色，过圆心画相互垂直的线段与圆相交于1、2、3、4点

3，转到西南轴测图，更改坐标系，使圆处于XOZ平面，过1、2、3、4点分别作圆平面的垂线长为要做螺旋线的节距。

4.在四条线段上画等分点，等分距离为节距的1/4.为便于作图，现在可以把四条线段删除，只留下等分点。

5.用剪切和画圆命令把圆分成相接的两半可以用不同颜色区分。

6.用Al命令对两半圆根据螺旋方向分别进行与等分点对齐。

注意，只能用两点（先半圆端点和其中点，然后中点和另一端点）逐渐进行并根据命令提示选择缩放对齐方式。

7.框选所做的两段螺旋线，用复制命令，点取螺旋的下端为基点，根据所需长度进行上端点定位复制。

最后别忘了删除多余的线条哦。
