夜猫c
博图是一个集成软件平台，专业版支持300、400、1200、1500，但不支持200~
同时还支持西门子人机界面。WINCC和部分驱动。
博图与其他软件兼容，不影响安装，但是由于授权问题，博图的授权软件版本高于STEP 7 5.5所以如果要装STEP 7 5.5和博图的话建议先装STEP 7 5.5 。
200是西门子收购的小型PLC本身与西门子自主的PLC不太一样。软件必然区分的！~
有使用 博途 软件的都说这软件不好用，是吗
大家认为不好用的方面大概以下几点：
1，博途软件集成度高，软件体积比较大，所以比较慢。
2，博途软件功能较多，经常需要在程序、变量、hmi等窗口之间拖动操作，然而目前主流的显示分辨率一般也就1920*1080，分辨率有点不够用，造成使用不便。
不过话说回来，博途也并没有可以替代的软件，不好用也得用啊。。。何况其实还行，没那么不好用。
请问如何在西门子官网下载博图v15到软件？谢谢！

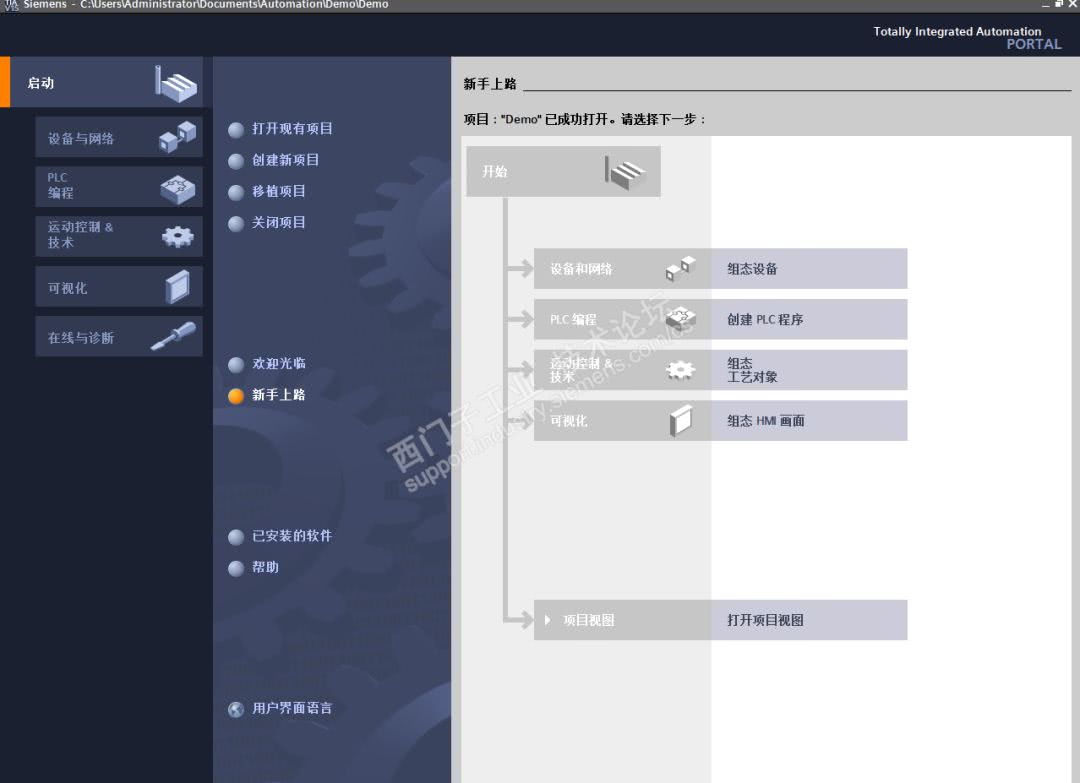

打开TIA portal V15 的图标稍等片刻，进去第一个画面 ，最左边的区域很清晰的几块.
1:设备与网络,应该硬件组态部分
2:PLC编程
3：运动控制技术，说明运动控制越来越重要了
4 :可视化，应该是HMI
5:在线诊断。

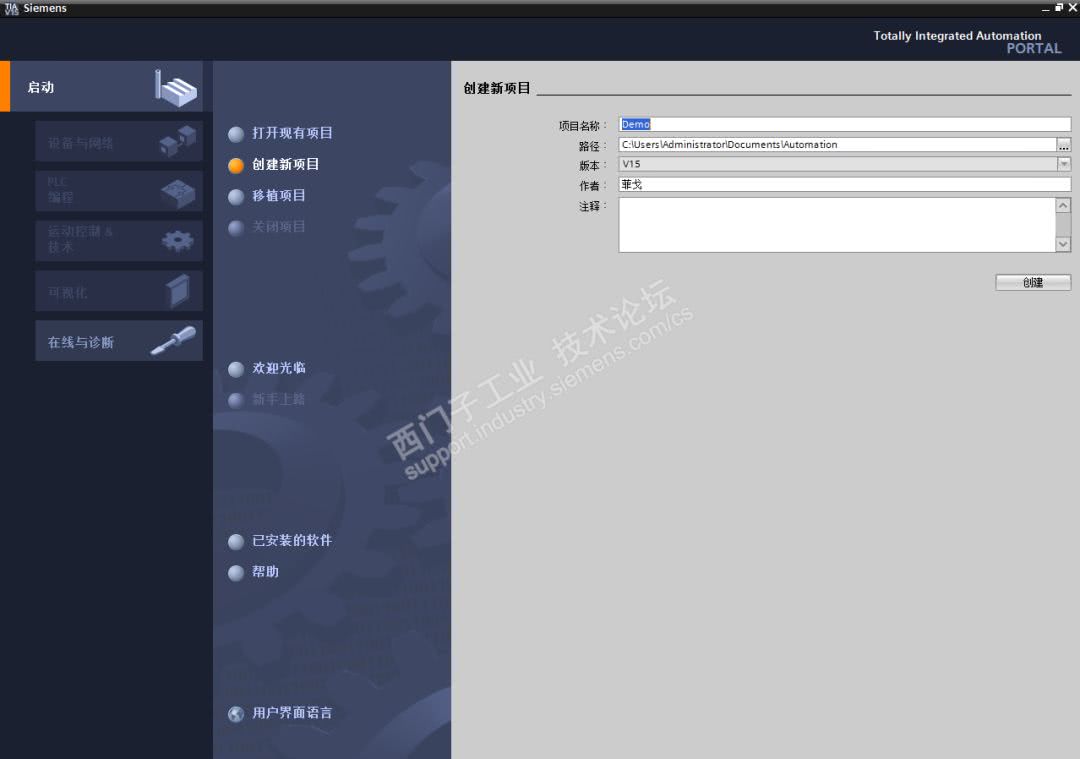

先新建个项目先
好啦我这个新手要上路啦 : )

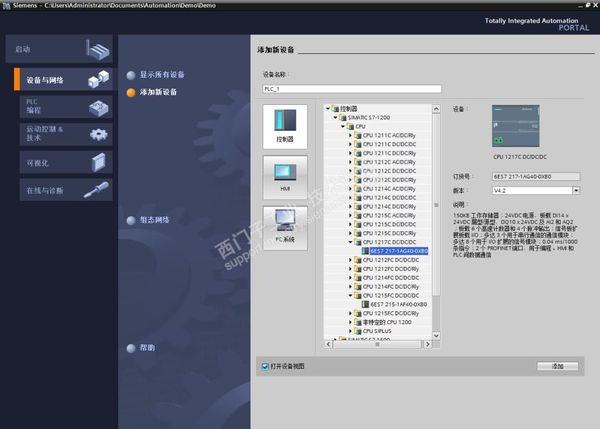

新手就应该Step By Step 跟着博图来。先来添加个硬件设备，选择硬件啊的时候有图文并茂很赞。我先来添加个1200PLC。
点击进入PLC设备组态，发现界面布局和STEP7的硬件组态的界面区别还是很大的。最喜欢左边的“项目树”，树形目录很方便在各个画面之间切换。中间是PLC硬件组态，底部是属性界面跟随中间不同硬件直接切换对于硬件的属性，不像STEP那样需要双击弹出框。底部属性框内左边还有树形目录，右边属性设置。看到这个界面如果你的显示器是大屏高分辨率用博图会更顺手。

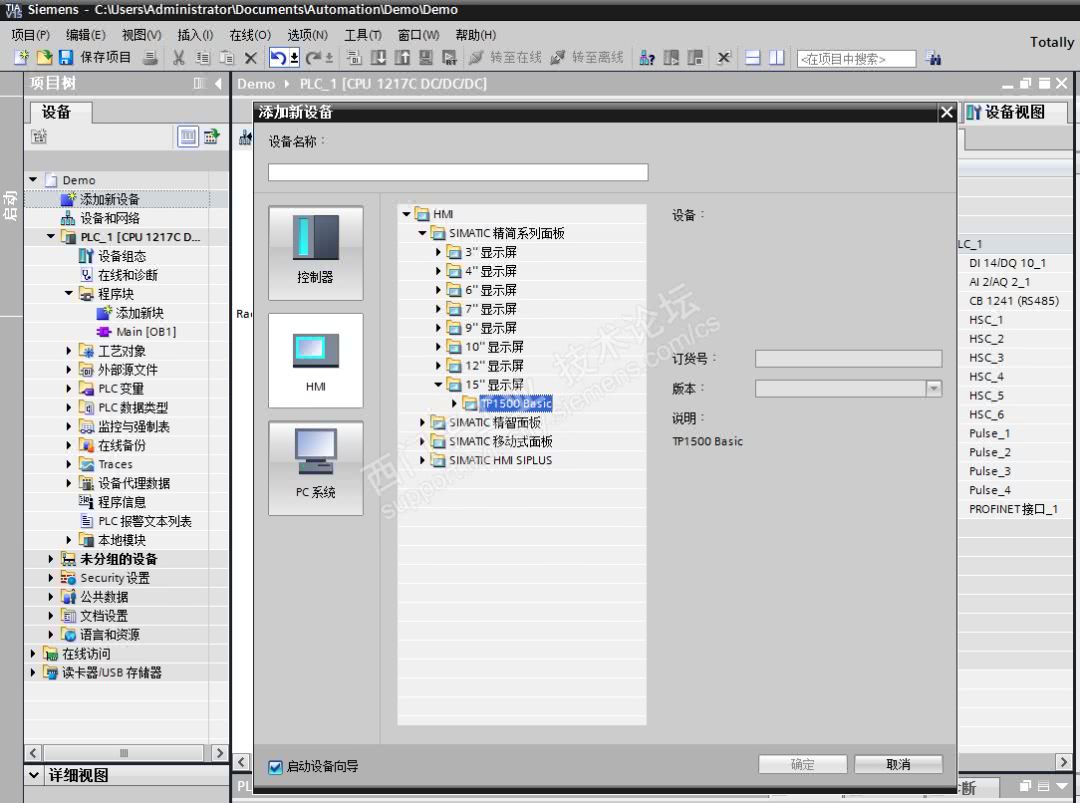

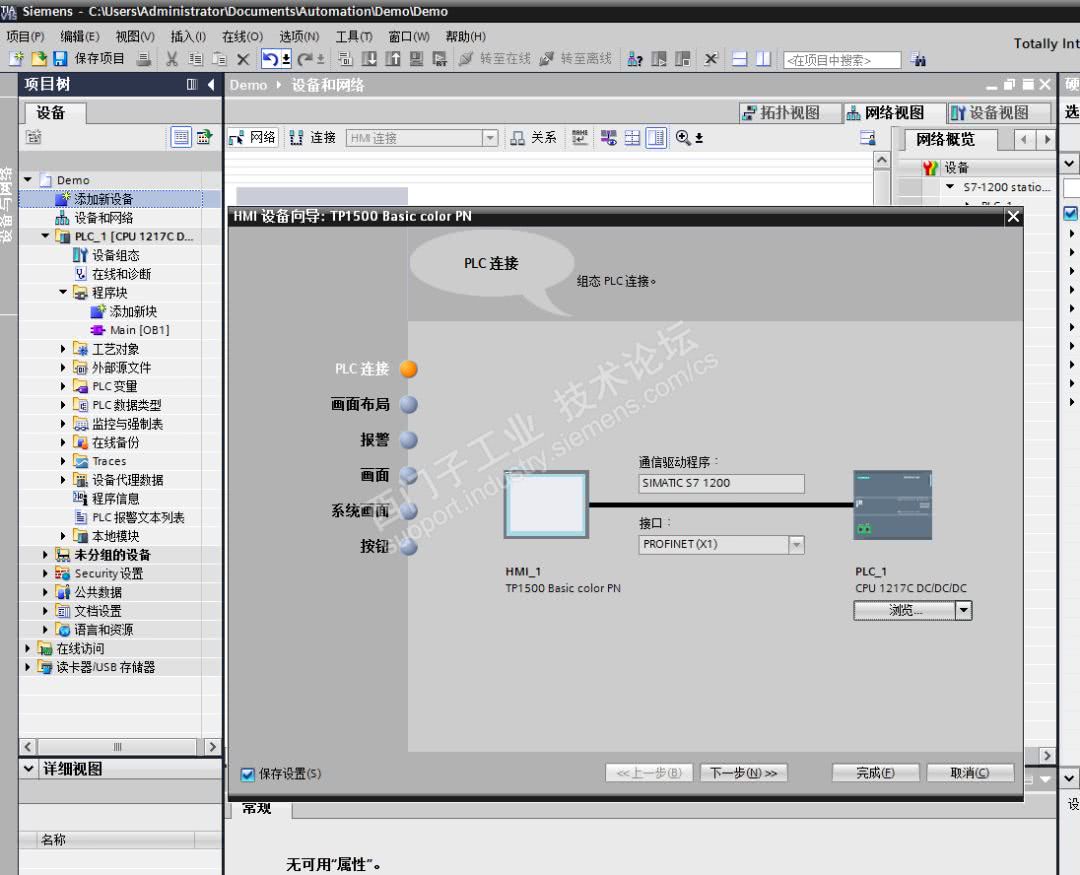

HMI和PLC是CP，那就再添加个HMI吧，直接从左树形菜单点击添加新设备

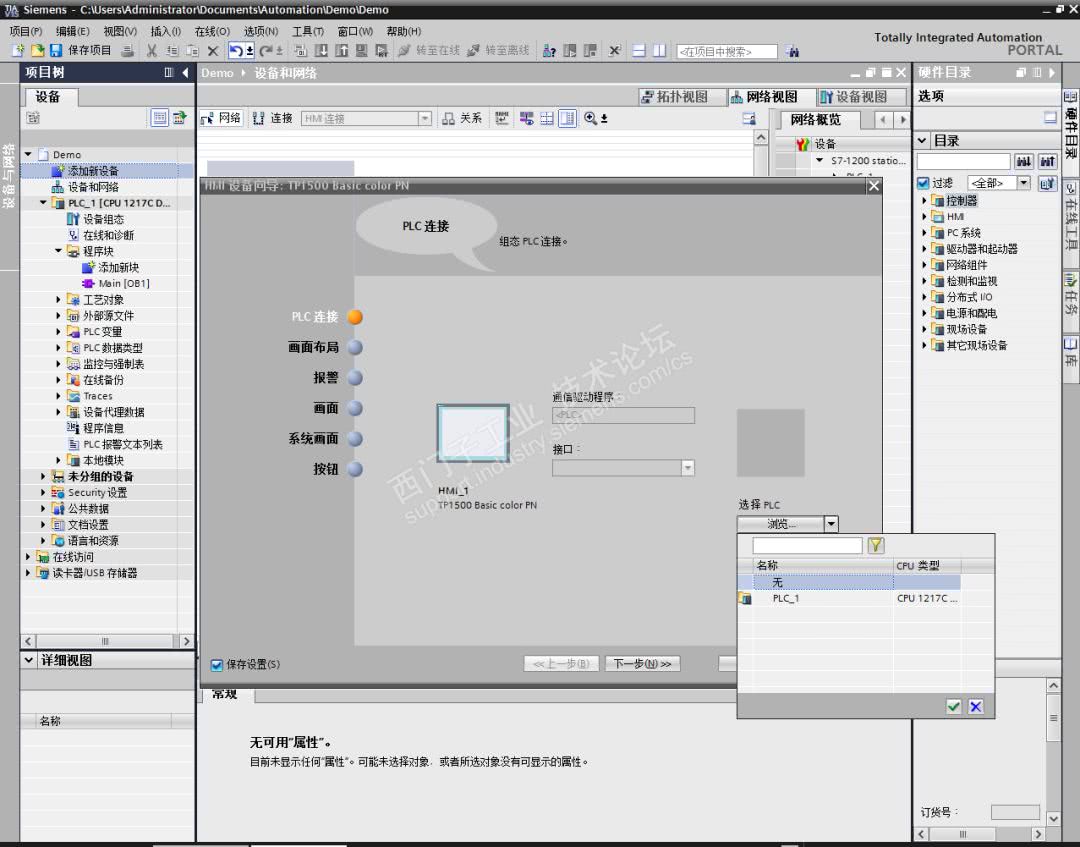

触摸屏选完后直接能提示连接到PLC是不是很方便呀
继续的图文并茂,真的挺直观的。

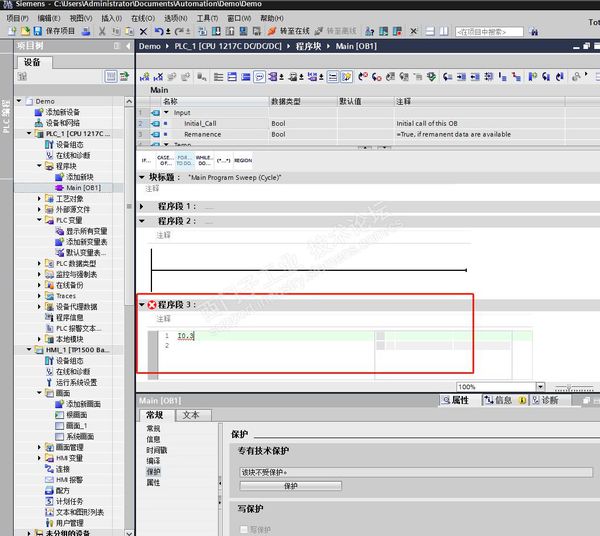

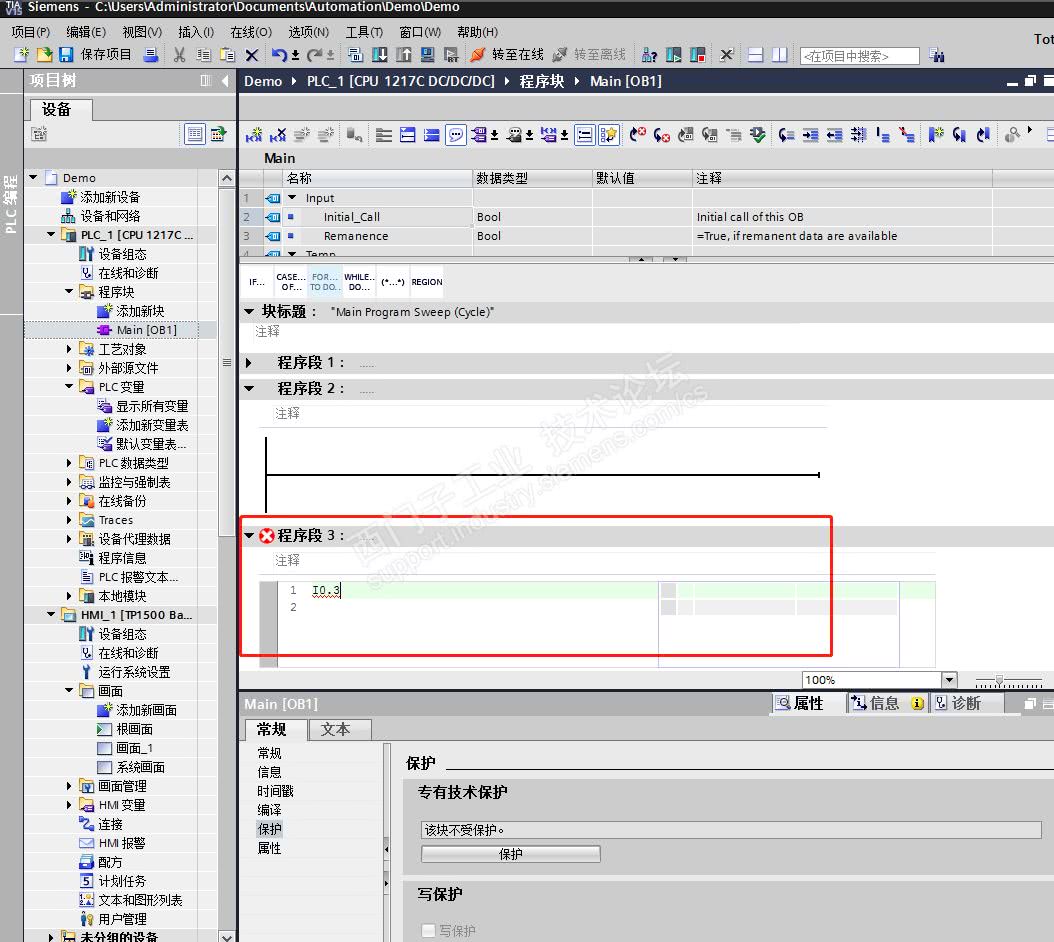

好了硬件组完了先来试试编程吧，打开OB1发现程序段插入SCL也能插LAD，混合编程确实让编程更灵活，另外发现输入地址不再是IX.X了，变成了%IX.X。而且地址必须捆绑变量，这些和codesys平台的编程风格有点类似了。

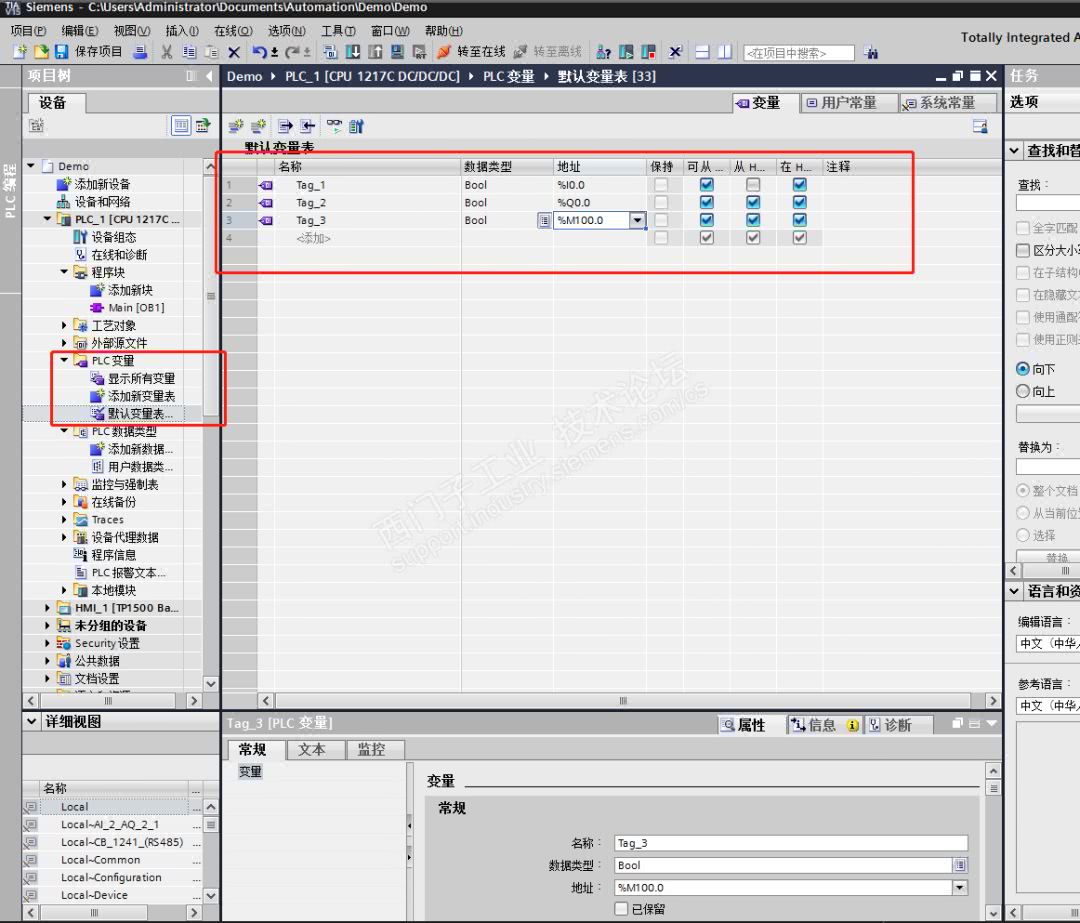

那好吧，还是先定义变量吧，变量名还能直接中文。同时变量可以勾选HMI的读写权限

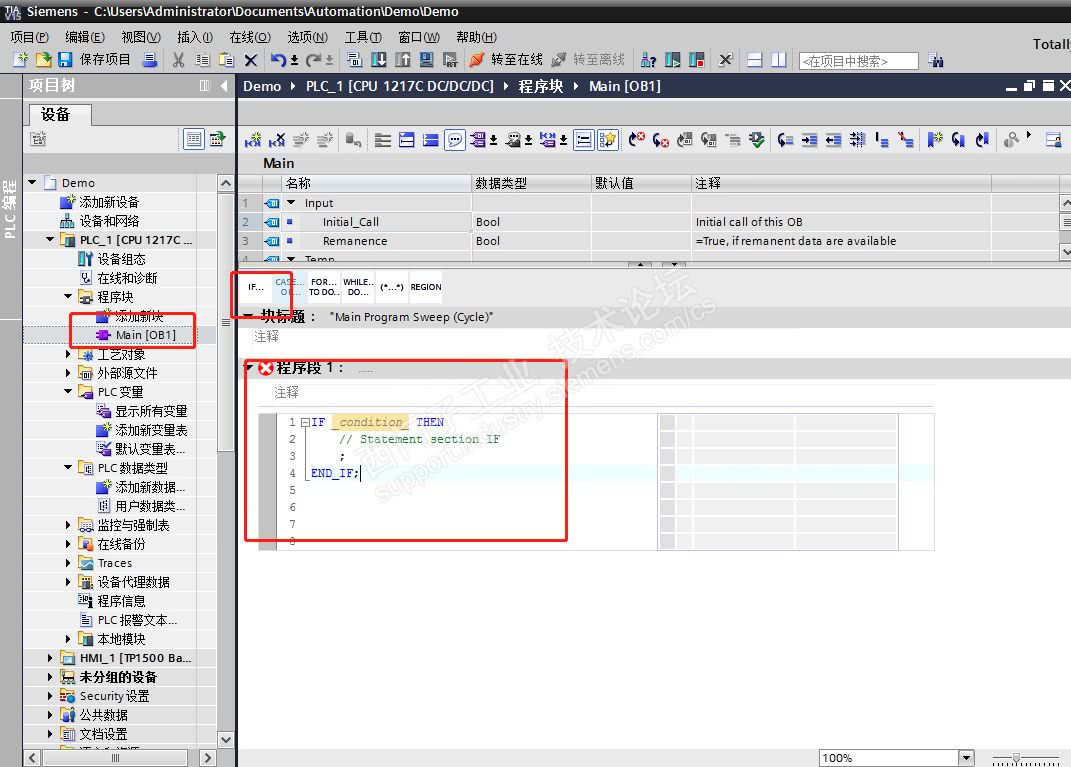

变量定义好了，开始写个小程序吧。我现在喜欢SCL那就用SCL来写一个，插入个if语句
用刚刚定义的变量填写进去，反正SCL的语句各家PLC差距更小。这就是我喜欢的原因，换PLC移植程序起来也方便。

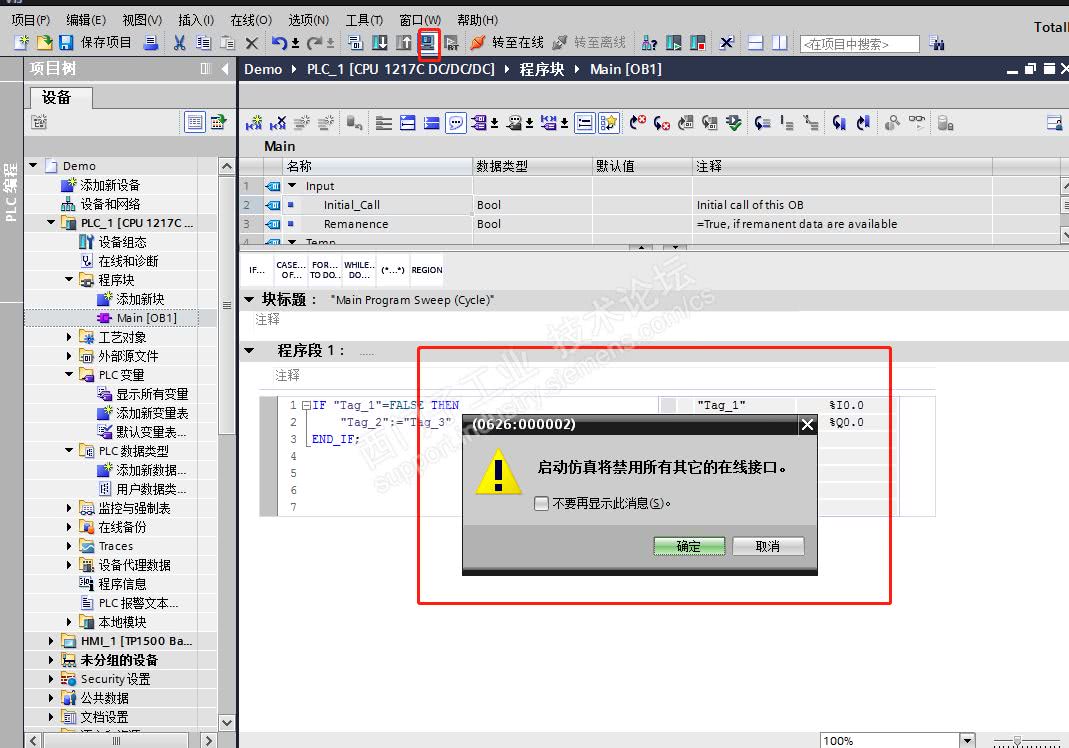

程序写完了，因为没PLC只能仿真了，打开仿真按钮

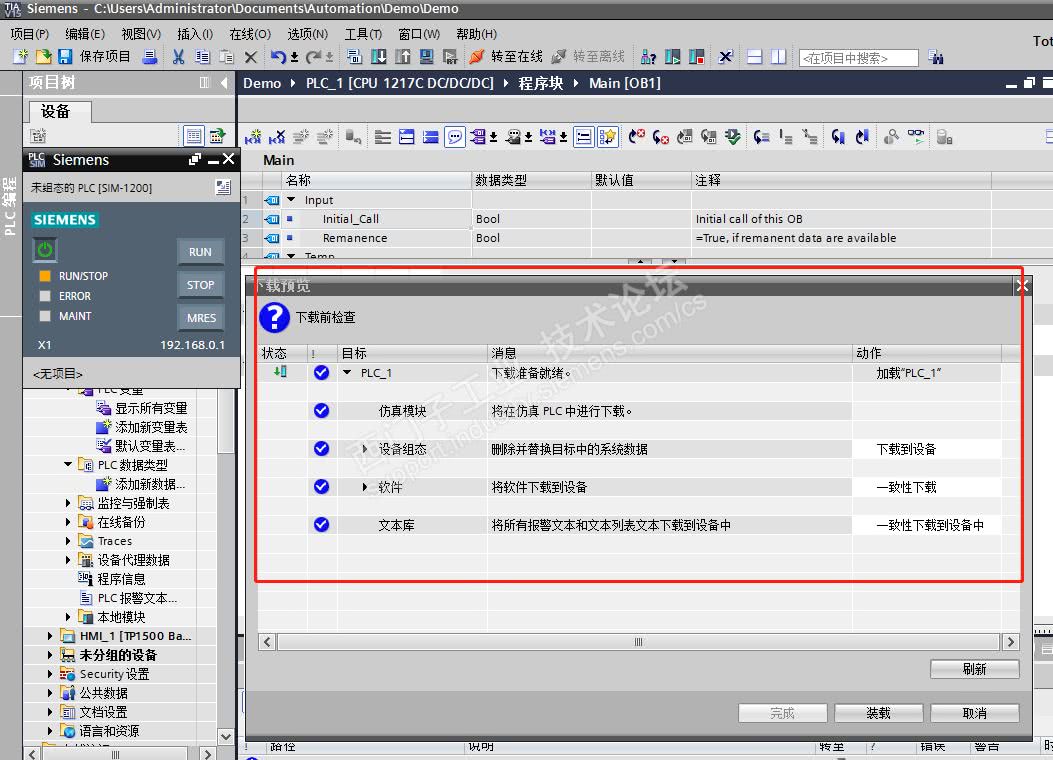

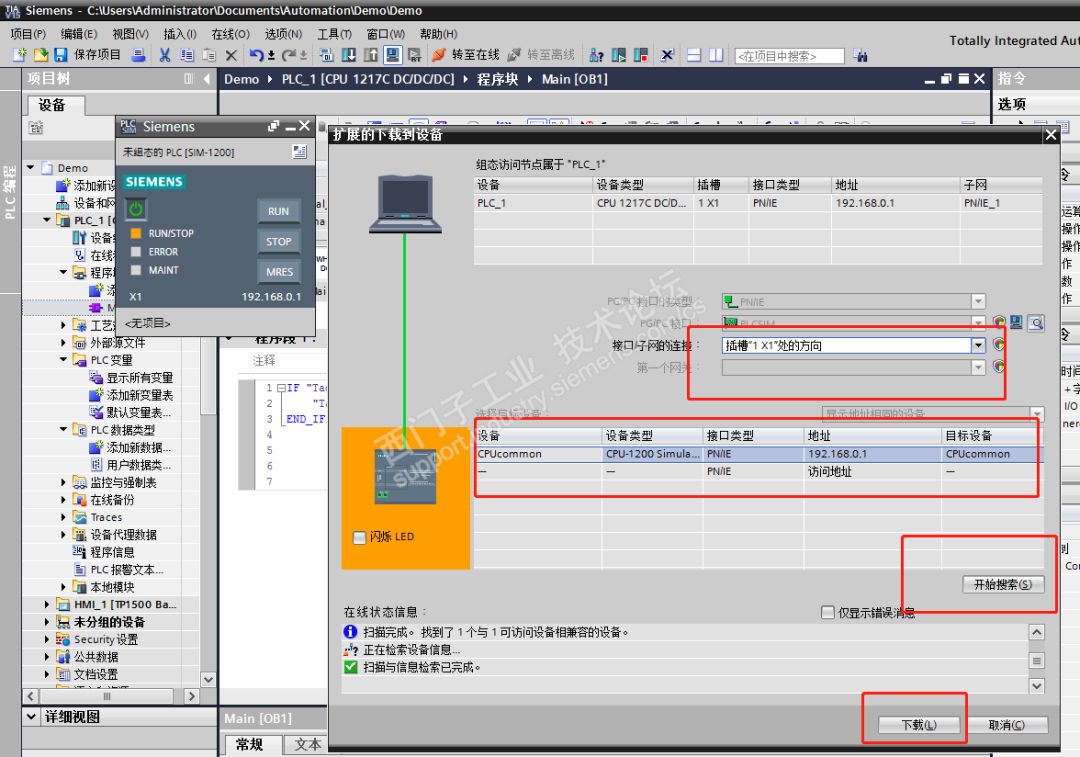

选择好插口子网连接，搜索到仿真PLC，开始下载程序

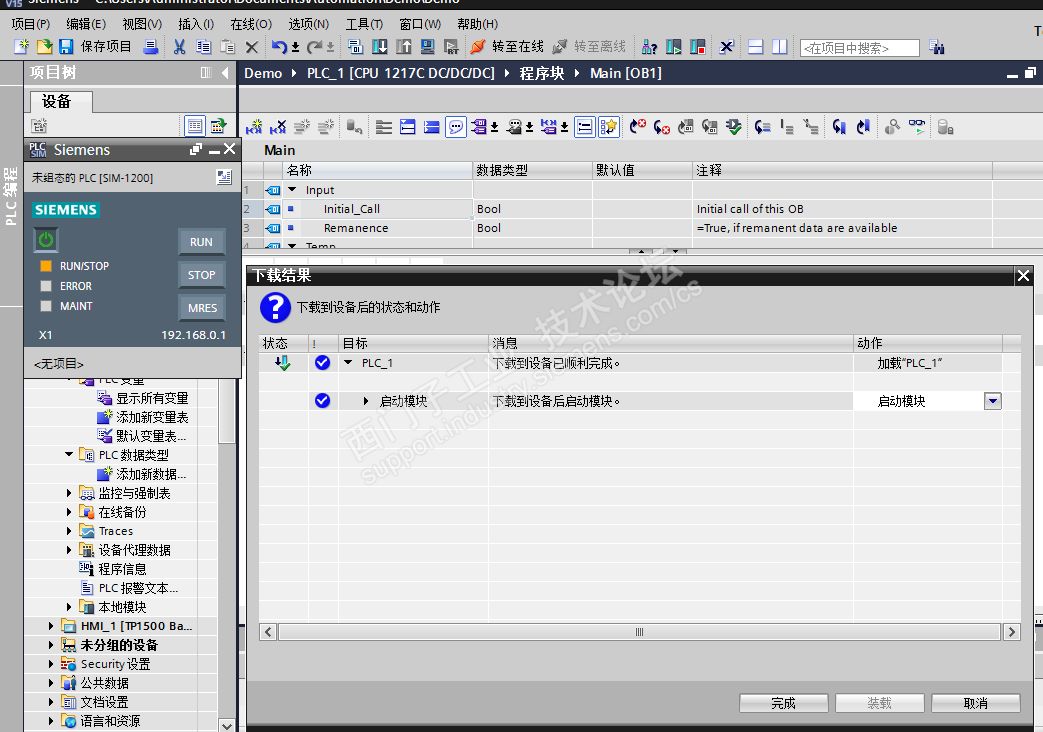

下载前会编译，没有错误的话就是下图这样
下载成功后启动模块

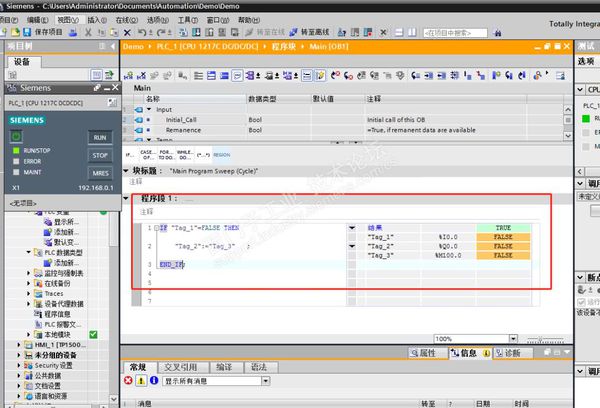

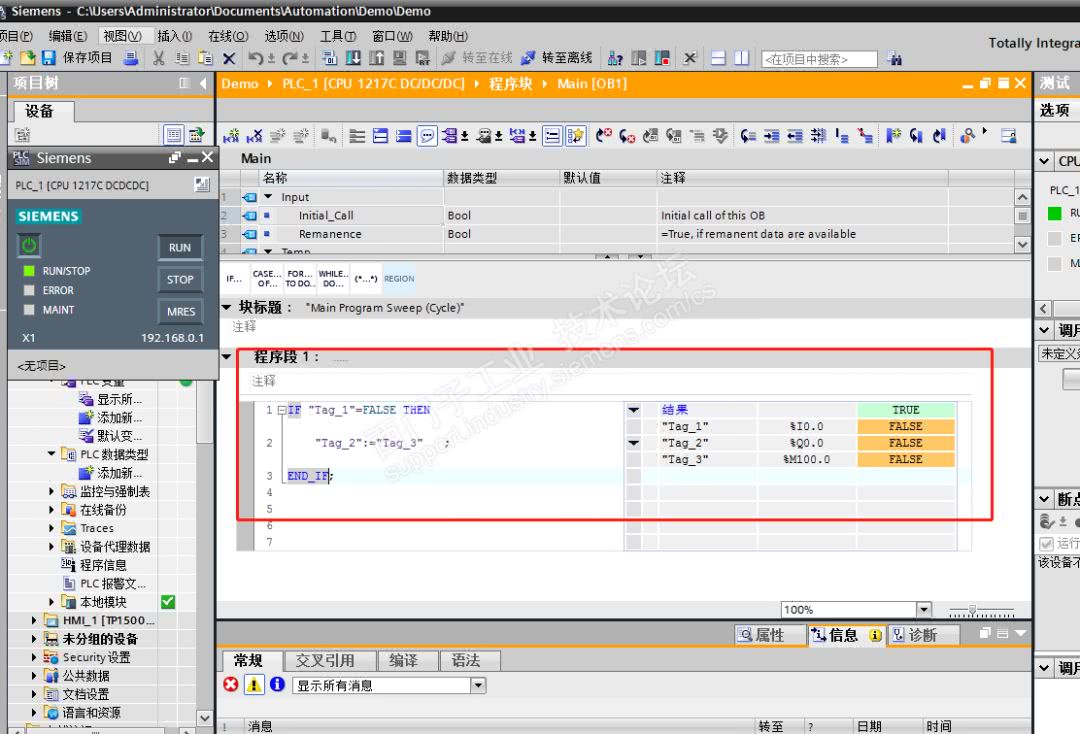

监控程序可以看到PLC仿真运行了

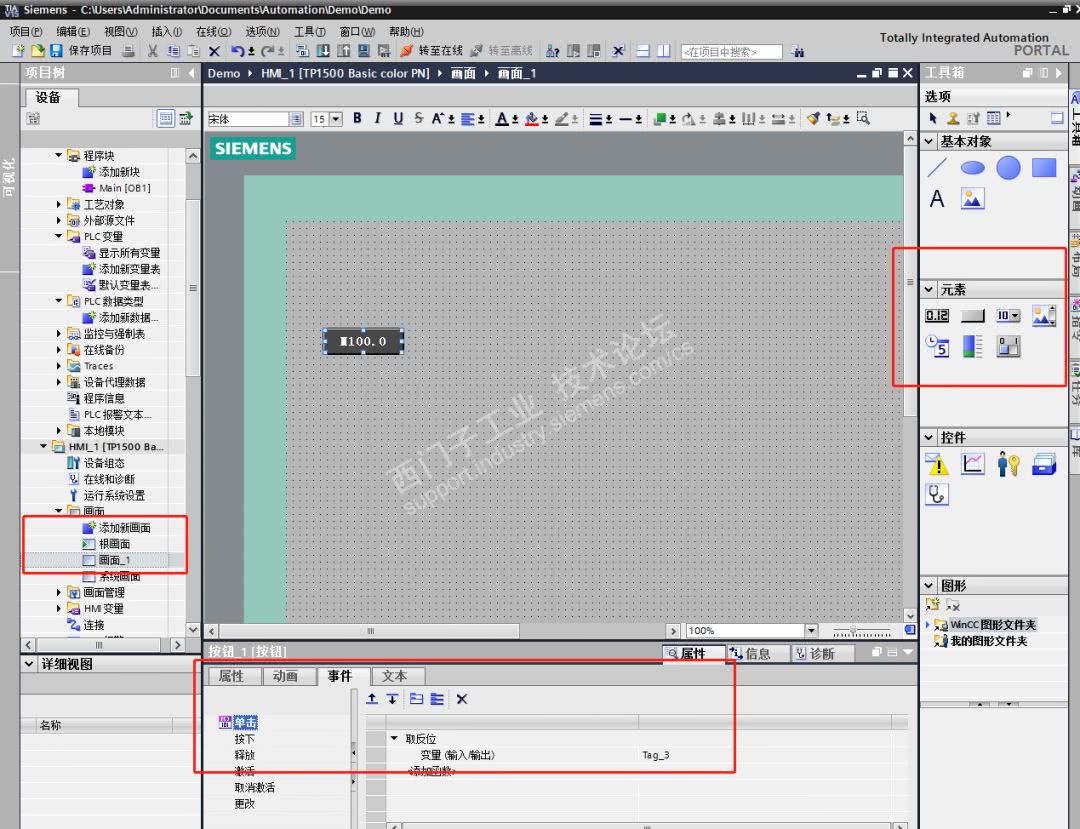

这时再打开一个触摸屏画面，拖拽了一个按钮。WINCC没用过，其他触摸屏还是用过一些。摸索着设置了一个取反的按钮并链接了PLC变量

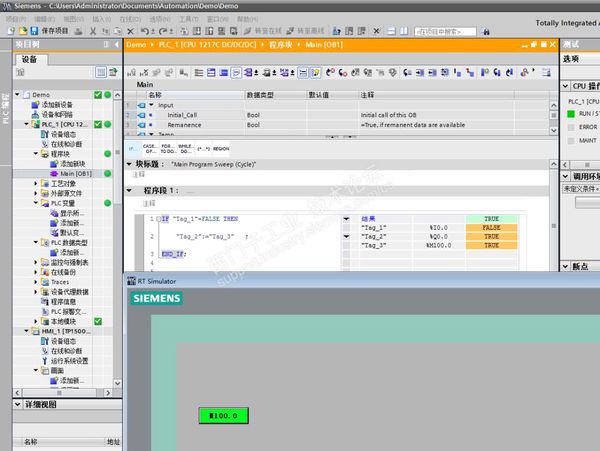

再把HMI的仿真打开，按一下按钮。PLC也有相应的动作啦，不得不说博图的仿真真的很方便

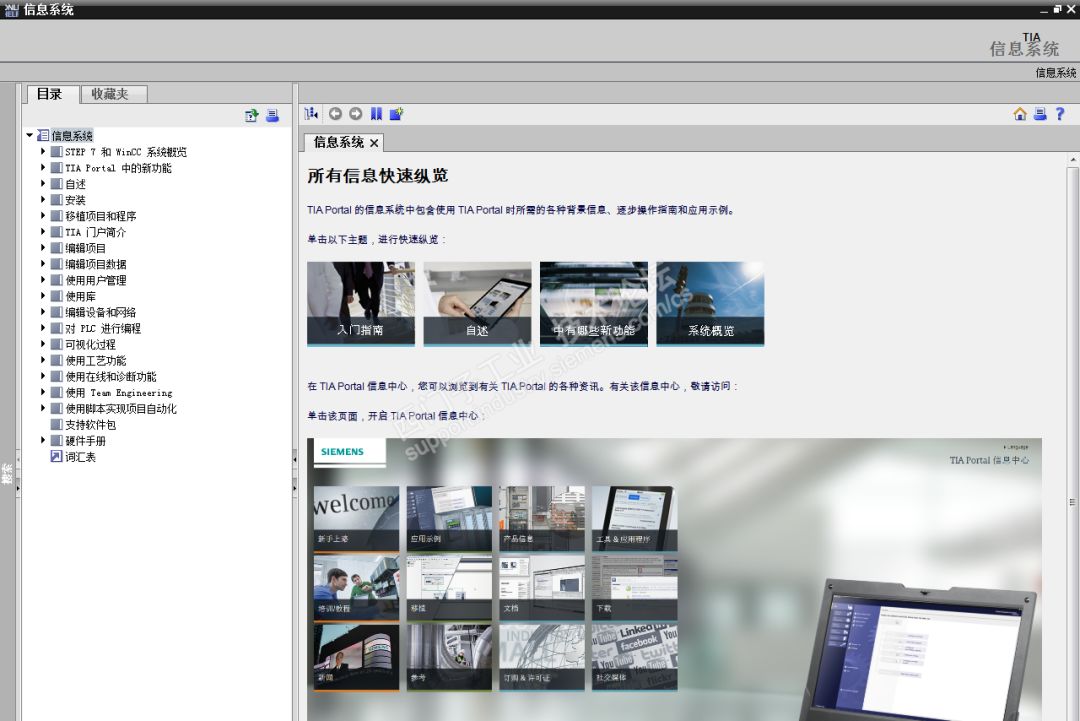

最后看看F1帮助系统：左边的树形目录内容是相当的丰富。基本应用可以不用去找什么额外的手册了。而且可以把你常用的目录添加到收藏夹

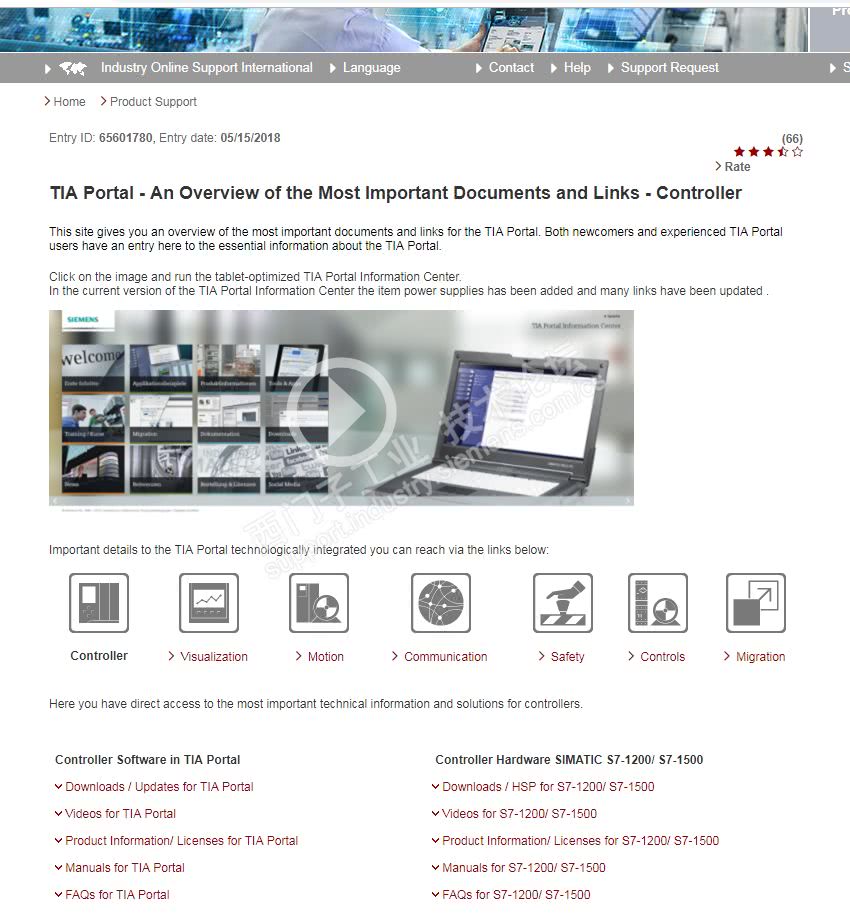

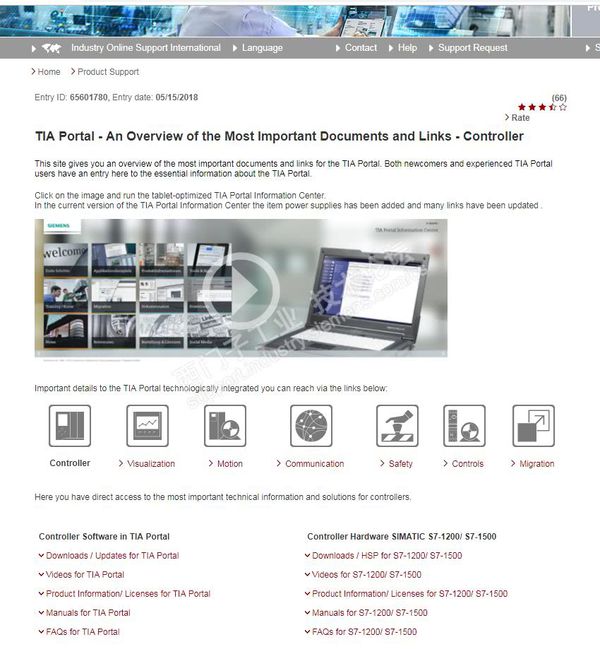

单击右下角页面，开启 TIA portal 信息中心。跳转到全球资源中心。这里很多视频和文档可以提供下载。
关于博图软件怎样安装
安装step7(tiaportal)v12之前，需要注意以下几点：
1.计算机最小硬件需求：
处理器：corei54,2.4ghz或者相当
内存：pc/pg安装32位操作系统时为3gb，pc/pg安装64位操作系统时为8gb
硬盘：250gbs-atahdd
图形分辨率：最小1280x1024
显示器：15"sxga+display(1400x1050)
2.软件需求
安装于以下操作系统中(windows7操作系统，32位，或64位)：
mswindowsxphomesp3(仅对step7basic)
mswindowsxpprofessionalsp3
mswindows7homepremiumsp1(仅对step7basic)
mswindows7professionalsp1
mswindows7enterprisesp1
mswindows7ultimatesp1
mswindows2003serverr2standardeditionsp2(仅对step7professional)
mswindowsserver2008standardeditionsp2(仅对step7professional)
3.管理员权限
安装step7(tiaportal)v12需要管理员权限
4.同时安装step7(tiaportal)v12和其他版本的step7与其它simatichmi产品的兼容性
可以和step7(tiaportal)v12同时安装的其他版本的step7软件：
step7(tiaportal)v11
step7v5.4或者v5.5
step7professional2006/2010
step7basicv10.5
step7micro/win
注意：不能在step7basic/professionalv12和step7v5.5或者更老的版本中同时进行在线操作。winccv7.0+sp1或者更低的版本不能和step7(tiaportal)v12同时安装。
关于博图软件怎样安装
我没用过博图软件，我用的是西门子plc编程软件
1、如果安装前出现如下图的错误，那么就在安装前安装以下教程进行操作
（1）打开开始菜单，然后在运行中输入“regedit”，然后点击“确定”或者按键盘上的“enter”按键
（2）按照以下路径进行查找注册表“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations
（3）这样就可以开始安装啦
2、要安装该程序需要满足如下图的几个操作系统之一才可安装
西门子plc编程http://www.3322.cc/soft/4439.html
博途软件下载了基本版 basic，我现在下载专业版需要先卸载基本版吗？？？
可以装一个电脑管家在电脑上
然后打开工具箱，找到软件管理
在这里面，可以看到有卸载的功能，上面会显示软件具体作用，接着点击后面卸载就行
