AD软件如何打过孔 ad过孔怎么搞

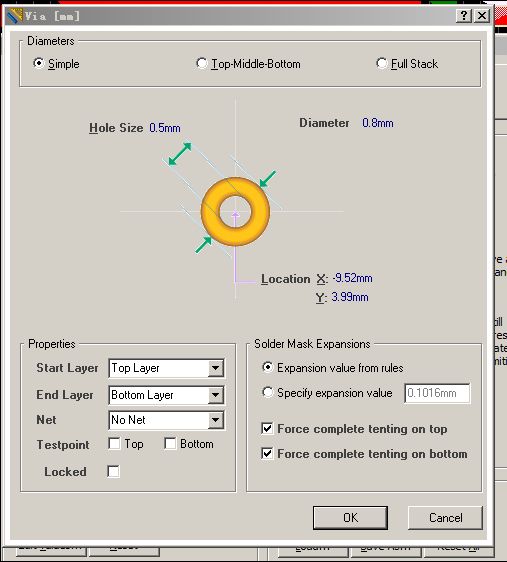

1.过孔放置方式是，在PCB界面的菜单栏，单击如图：

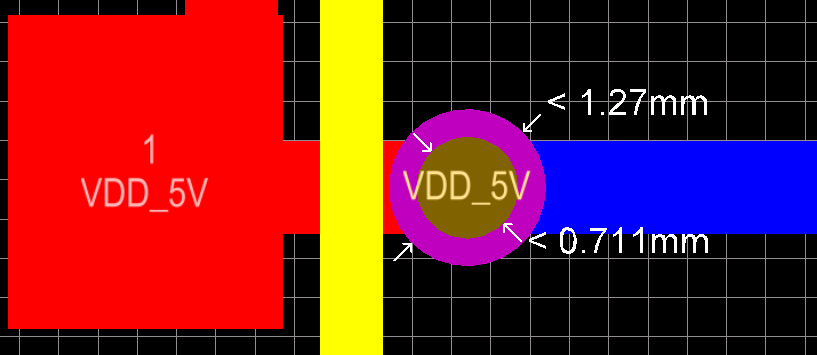

2.移动到需要放置过孔的线端或是焊盘端，放置就会自动形成网络信号，如图：

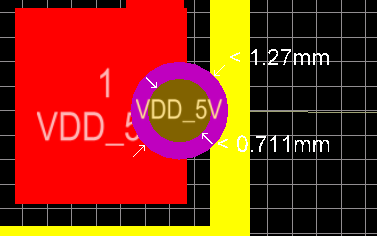

3.移动有网络的过孔放在合适的位置，就可以连线了，如图：

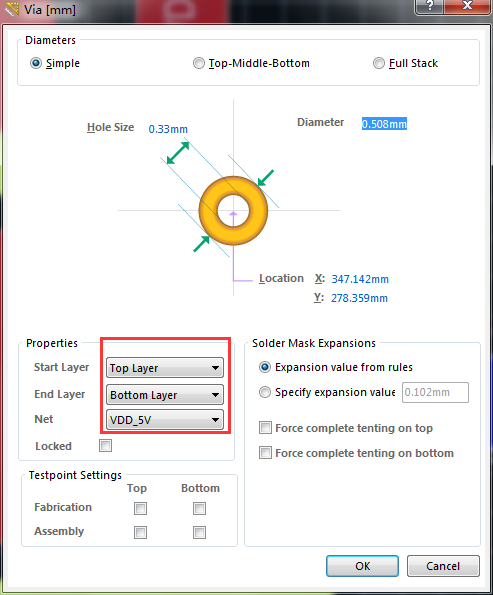

4.补充：当双击焊盘时，出现的对话框，可以看到信息，放置过孔形成网络自动生成，如图：

但是若是链接过孔是同一层的线，过孔就会消失，若是闭合圆周的网络信号也是会消失某一段。

AD里过孔连线如何如图这样设置

呵呵，你这个是“泪滴”的结果

tolls-Teardrops里面设置

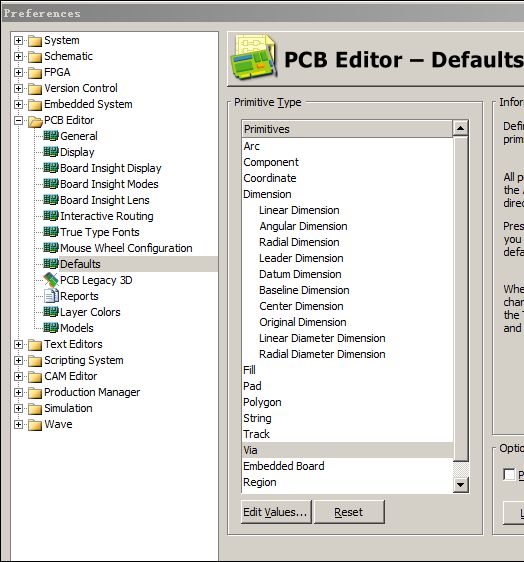

菜单Tools_Preferences中，在PCBEditor栏有Default项点击之，找到Via，双击之，可设置Via的默主过孔参数

在该元件封装库文件里，在要修改的某一个过孔右击，选择select similiar xxx这一项，是条件筛选功能，在下面的选择框内设定筛选条件，完成之后ok，然后修改要修改的参数即可

不明白再私信我

99se吧，在铺铜时会弹出选项，在NET OPTION的第一个选项打上对钩，就可以解决你这个问题

不是，是AD软件，希望能仔细回答一下

1、点击菜单栏Design,在下拉菜单中单击Rules；

2、在PCB Rules对话框中展开Plane→Polygon Connect Style

3、新建一个规则，老的规则设置为所有的不完全连接。

4、在PCB Rules对话框中展开Plane→Polygon Connect Style→单击PolygonConnect；

5、在右侧的Connect Style的下拉中选择DirectConnect，

6、规则里判断加这个语句，判断是否是焊盘IsVia，点击OK，对话框关闭；

7、双击你的覆铜，点击OK,在Confirm对话框中点击“yes”；

我就是这样做的，测试没任何问题。可以满足你的要求。
