架构图用office家族的visio最牛逼，各种图都可以画出来。

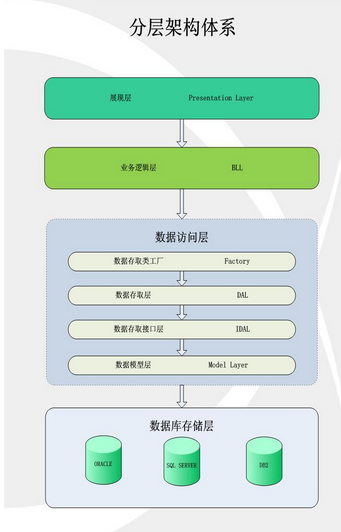

用VISIO画的分层架构设计图
java 架构设计图用什么软件
架构图用office家族的visio最牛逼，各种图都可以画出来。
用VISIO画的分层架构设计图
java SE的结构图怎么看
java语言是跨平台的，所谓一次编写，到处运行。之所以是跨平台的，就是java定义了一套与操作系统，硬件无关的字节码格式，这个字节码就是用java class文件来表示的，java class文件内部定义了虚拟机可以识别的字节码格式，这个格式是平台无关性的，在linux系统或者在windows系统上都是一致的。这个就好比html文件，我们定义好规范，这个系统只要去按照规范显示出来里面的内容就好了。好比html就是class文件，浏览器就是虚拟机一样，通过浏览器去执行html的渲染过程，我们无论是用手机，Windows系统，苹果系统上网，显示出来的内容都是一样。 java虚拟机可以从class文件中加载预定义的字节码，也可以从网络，数据库，消息文件中加载字节码。
下面来说说java class的文件结构，java class文件结构是基于字节流的，用unicode进行编码。其实想想也可以完全用xml文件表示，只不过用xml表示的字节码文本体积可能会很大，占用空间，同时解析起来比较耗时，而且很容易被人为修改，导致未知错误。下面是class文件的内部结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
ClassFile {
u4 magic;
u2 minor_version;
u2 major_version;
u2 constant_pool_count;
cp_info constant_pool[constant_pool_count-1];
u2 access_flags;
u2 this_class;
u2 super_class;
u2 interfaces_count;
u2 interfaces[interfaces_count];
u2 fields_count;
field_info fields[fields_count];
u2 methods_count;
method_info methods[methods_count];
u2 attributes_count;
attribute_info attributes[attributes_count];
}
1
1
简要解释一下：
U4 代表由无符号四个字节组成
u4 magic ：是一个固定的数值，java虚拟机里面称为魔数 ，主要是用来标识是否为java虚拟机所支持的文件结构，目前是0xCAFEBABE
u2 minor_version; u2 major_version; 代表次版本号和主版本号
u2 constant_pool_count; cp_info constant_pool[constant_pool_count-1]; 这里面代表常量池个数以及常量池信息
u2 access_flags : 代表class访问标记，例如：public protected
u2 this_class : 代表这个类的名称 例如 java.lang.Object
u2 super_class : 代表父类名称
u2 interfaces_count; u2 interfaces[interfaces_count]; 实现的接口格式以及接口类名
u2 fields_count; field_info fields[fields_count]; 字段个数以及字段信息
u2 methods_count; method_info methods[methods_count]; 方法个数以及方法信息
u2 attributes_count; attribute_info attributes[attributes_count]; java class文件内部属性信息，和java语言定义的属性没有关系，纯粹就是给java虚拟机用的
以上都是java虚拟机规范中定义的class文件内部结构信息，可以参考Java虚拟机规范 （Java SE 7版）这里就不细讲
每种结构又都定义了自己的结构信息，例如：常量池结构，字段信息，方法信息，类信息，这几种结构之间又都互相引用，下面这幅图简要介绍了java class文件的内部结构信息
其中常量池的里面的信息最为复杂，java虚拟机运行时刻的所有信息都是从常量池来获取的，常量池定义了一下几种结构
用什么软件画java流程图
流程图？什么流程图？数据库设计使用power-designer uml使用rational rose或者别的都可以。。visio画组织结构图等别的图。java-applet是嵌入浏览器的一种java图像技术，你如果想自己开发流程设计器，可以使用applet。。jfreechat是用于报表统计时候的开源项目，它是基于applet的。。
介绍下Java程序的结构
Java语言是面向对象的程序设计语言，Java程序的基本组成单元是类，类体中又可包括属性与方法两部分。而每一个应用程序都必须包含一个main（）方法，含有main（）方法的类称之为主类。
一： Java程序的主类及其格式
作为一个可以独立运行的Java程序，在它的众多类中必须要有一个类作为程序的起始类，为了方便，本书把这个类称为主类。当需要执行一个程序时，人们在java命令后面输入的便是这个主类的文件名（也是主类名），因此主类文件是Java运行环境建立起来之后第一个被装入虚拟机的用户文件。为了使虚拟机可以找到程序运行的起始入口，主类必须为public类，并含有一个在格式上符合约定的入口方法main（），其格式如下：
public static void main（String[] args）{
…
}
其中各参数含义如下。
main:入口方法名称。
args:命令行参数，这是一个String对象数组。
static:修饰字，说明main（）是一个静态方法（类方法）。
public:修饰字，说明main（）具有公有访问属性。
于是，主类框架的源代码如下：
public class 主类名{
…
public static void main（String[] args）{
…
}
}
Java程序的主类常常使熟悉C/C++的读者感到迷惑：main（）方法不就相当于C/C++程序中的主函数吗，为什么非得把它放到一个类里，难道它有什么不同吗？
没错，Java类中main（）方法就相当于C/C++程序中的主函数，是一个入口函数。之所以把它封装到一个类里，而不像C/C++那样单独作为一个函数来处理，就本书作者的理解，大概Java的设计者们有如下几个方面的考虑。
1）Java既然把所有事物都看成了对象，那么就没有理由不把程序也看成对象，因为程序也是一种事物。既然是对象，那么它就应该属于某个类并以程序名来命名。既然程序是一种类，那么main（）就应该是这个类的一个方法，只不过它有些特殊，它是一个入口方法，并且对它有些特殊规定，例如其名称必须为main（），必须是公有静态方法，有命令行参数等。
2）如果把程序封装成了类，那么包括本程序在内的任何程序就都可以根据需要，随时创建这个类的对象，并通过该对象使用这个类中的资源，这样就便于资源共享，从而提高程序的灵活性。
3）Java程序是一种以类为基本单位的模块化程序，程序被编译后，每一个类会对应生成一个二进制字节码类文件。如果把程序也封装成类，那么它的文件就与其他类文件统一起来，而不会产生其他类型的文件，因而便于管理。
4）之所以把入口方法封装到类中，其根本目的就是要尽可能平等地看待所有的类。因为Java的最终目的是要以类为基本模块来实现可装配软件，如果把main（）方法封装到了一个类中，那么就意味着main（）与类的其他方法没什么本质区别，只不过是分工不同而已。下面很快就会看到，Java的所有类都可以含有一个入口方法而成为主类。也就是说，在Java程序中根本就没有主类、次类之分，这里之所以把带有main（）方法的类称为主类，是为了表达方便。
二： JAVA源程序在命令行下的运行
classBank{ publicvoidinit（）{
System.out.println（"Yes,Ican"）；
}
publicstaticvoidmain（Stringargs[]）{
BankAccountba1=newBankAccount（100.00）；
System.out.print（"Beforetransactions,"）；
ba1.display（）；
ba1.deposit（74.35）；
ba1.withdraw（20.00）；
System.out.print（"Aftertransactions,"）；
ba1.display（）；
Bankb=newBank（）；
b.init（）；
}
}
classBankAccount{
privatedoublebalance;
publicBankAccount（doubleopeningBalance）{
balance=openingBalance;
}
publicvoiddeposit（doubleamount）{
balance+=amount;
}
publicvoidwithdraw（doubleamount）{
balance-=amount;
}
publicvoiddisplay（）{
System.out.println（"balance="+balance）；
}
}
三：完整的java源程序应该包括下列部分
package语句；
import语句；
public classDefinition; // 公共的类定义部分，至多只有一个公共类的定义
// java语言规定该java源程序的文件名必须与该公共类名完全一致
classDefinition; // 类定义部分，可以有0个或多个
interfaceDefinition; // 接口定义部分，可以有0个或多个
package:java编译器为每个类生成一个字节码文件，且文件名与类名相同，这就会带来一个问题：同名的类会发生冲突。package便可管理类命名空间。
一般地，具有相同功能的类放在一个package中。
一个java源程序至多只能有一个公共类的定义。
若java源程序有一个公共类的定义，则该源文件名字必须与该公共类的名字完全相同。
若源程序中不包含公共类的定义，则该文件名可以任意取名。
若一个源程序中有多个类定义，则在编译时将为每个类生成一个。class文件。
三。java编程规范
包名：全小写的名词，中间可由点分割，eg:java.awt.event
类名：首字母大写，多个单词合成，每个单词首字母也要大写，eg: class HelloWorldApp
接口名： 同类名，eg: interface Collection
方法名： 由多个单词合成，第一个单词通常为动词，首字母小写，中间的每个单词的首字母都要大写，eg: balanceAccount, isButtonPressed
变量名： 全小写，一般为名词，eg: length
常量名： 基本数据类型的常量名为全大写，如果由多个单词构成，可以用下划线隔开，eg: int YEAR, int WEEK_OF_MONTH
对象类型的常量，则是小写混合，由大写字母把单词隔开
想用Java开发一款android软件，三层架构应该怎么写？类似图片这样的
首先你的表现层用到了HTML这样的页面元素，那么可以使用Android的WebView组件，这个WebView可以当做一个系统内置的浏览器。
然后业务层对应Android的Java后台业务程序，Android不像企业级的J2EE项目那样，一定要有接口、一定要接口注入，为了运行快速、减少手机压力，一般都是用class类直接写业务代码。
数据层如果用database的话就用Sqlite，这是android内置支持的轻量级数据库。
说多点，表现层的文件如果是部署在手机上就不能用JSP，只能用纯HTML。使用JSP的话，就需要部署一个j2ee项目到服务器，然后WebView用http请求去获取页面元素。而使用HTML的话则不依赖服务器，只是说要让页面数据动态化，就需要用到AJAX或者Android的javaScriptInterface。
要写这样的程序需要学几个关键功能：WebView、HTML5/Jquery mobile、sqlite，挨个去学习吧，两周内就熟练了。
只是类似图片这样结构的，不一定就是HTML ，JSP什么的~
请问就是写这样一个程序的话，这个图里面的内容要变吗？
简化一下，用不了那么多东西
客户端---HTML5（WebView）---Activity（Manager、Beans）---Sqlite
java类的构造方法是什么？
构造方法是一种特殊的方法，具有以下特点。
（1）构造方法的方法名必须与类名相同。
（2）构造方法没有返回类型，也不能定义为void，在方法名前面不声明方法类型。
（3）构造方法的主要作用是完成对象的初始化工作，它能够把定义对象时的参数传给对象的域。
（4）一个类可以定义多个构造方法，如果在定义类时没有定义构造方法，则编译系统会自动插入一个无参数的默认构造器，这个构造器不执行任何代码。
（5）构造方法可以重载，以参数的个数，类型，顺序。
架构模型图怎么画java
软件架构是一种无法以简单的一维方式进行说明的复杂实体。
－Paul Clements 《软件架构编档》
正如上面提到的，不同的受众，比如用户、客户、开发人员、测试人员、运维人员，需要从各自工作的角度去理解和使用架构。所以回答这个问题，需要首先了解这幅架构图画出来是给谁看，你想从那个维度去入手。
确定了这个问题之后，再来了解架构视图有哪些维度和组成要素：
1. 架构视图
最经典的当属4+1视图：
逻辑视图
开发视图
过程视图
物理视图
场景视图
图示化主要元素和元素之间的关系
具有明确的图例、定义和说明元素
每个元素具备明确的接口和行为规范
设计原理和设计决策的信息
4+1视图提出后，业界也有其它的观点提出，诸如SEI(模块视图、组建和连接件视图、分配视图)、西门子4种视图（概念、模块、代码、执行视图）、以及RM-ODP(企业视图、信息视图、计算视图、工程师图）等。
常见的视图除了上述4+1视图外还包括：数据视图、安全视图、实现视图等。
2. 了解架构视图的四要素
3. 简单说一下几个视图针对的角色和维度：
逻辑视图一般针对客户、用户、业务人员、开发组织，主要从系统的功能元素、以及它们的接口、职责、交互维度入手。主要元素包括系统、子系统、功能模块、子功能模块、接口等。
开发视图一般针对开发和测试相关人员，主要描述系统如何开发实现；主要元素包括描述系统的分层、分区、框架、系统通用服务、业务通用服务、类和接口、系统平台和大基础框架。用途是知道开发设计和实现。
物理视图一般针对系统运维人员、集成人员，它是系统逻辑组件到物理节点的映射，节点与节点间的物理网络配置等，主要关注非功能性需求，诸如性能（吞吐量）、可伸缩性、可靠性，可用性等，从而得出相关的物理部署结构图。
4. 写在最后
了解这些，确定了你的受众和切入的维度后，你就可以决定你要用什么样的视图和视图组合来表达你的内容，挑选一个你得心应手的工具去实施就可以了。
在我看来，用白板和团队一起画出来是一件极美的好玩的事情。
