pcb绘图软件有:
1.Protel
在国内PROTEL软件较易买到，有关PROTEL软件和使用说明的书也有很多，这为它的普及提供了基础。想更多地了解PROTEL的软件功能或者下载PROTEL99的试用版，可以在INTERNET上。
2.OrCAD
ORCAD Capture (以下以Capture代称)是一款基于Windows 操作环境下的电路设计工具。利用Capture软件，能够实现绘制电路原理图以及为制作PCB和可编程的逻辑设计提供连续性的仿真信息。
3.PowerPCB
PowerPCB，前身叫PadsPCB，现在也改回叫PadsPCB，是一款用于设计及制作印制电路板底片的软件，与Power Logic配合使用，支援多款电子零件，如电阻、电容、多款IC chip等。PowerPCB与PSpice不同，后者可模拟线路特性，而前者则不能。
4.pads
PADS是一款制作PCB板的软件。PADS包括PADS Logic、PADS Layout和PADS Router。

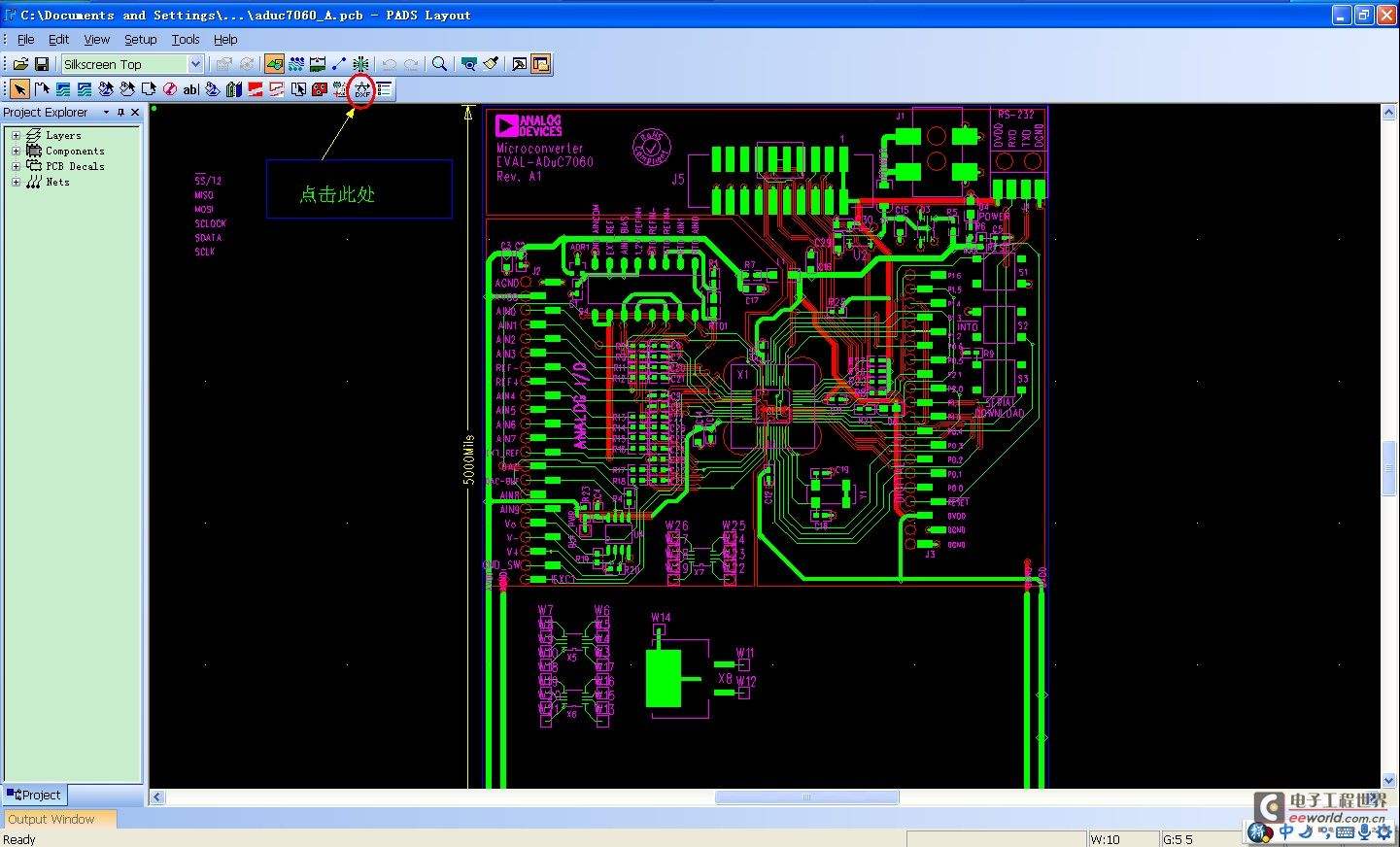

PADSLayout（PowerPCB）提供了与其他PCB设计软件、CAM加工软件、机械设计软件的接口（如下图所示），方便了不同设计环境下的数据转换和传递工作。
5.Cadence
Cadence Allegro系统互连平台能够跨集成电路、封装和PCB协同设计高性能互连。应用平台的协同设计方法，工程师可以迅速优化I/O缓冲器之间和跨集成电路、封装和PCB的系统互联。
该方法能避免硬件返工并降低硬件成本和缩短设计周期。约束驱动的Allegro流程包括高级功能用于设计捕捉、信号完整性和物理实现。由于它还得到Cadence Encounter与Virtuoso平台的支持，Allegro协同设计方法使得高效的设计链协同成为现实。
参考资料来源:百度百科-PROTEL
参考资料来源:百度百科-OrCAD
参考资料来源:百度百科-powerpcb
参考资料来源:百度百科-pads
参考资料来源:百度百科-Cadence
有没有ad绘图软件的下载地址啊，谢谢
http://dl.21ic.com/download/adgeterf2-0-zip-ic-89526.html
如何安装CAD制图软件？

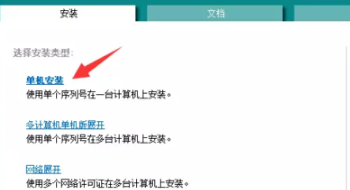

1、可以百度搜索下载安装文件，下载后解压文件，运行选择单机安装。

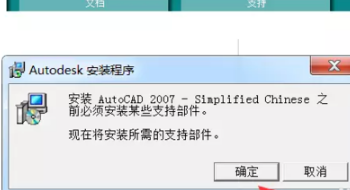

2、提示安装所需支持部件，点击确定安装即可。

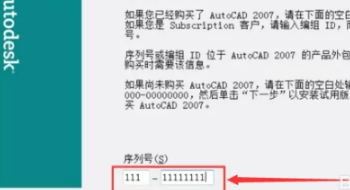

3、提示输入系列号，默认输入11111111111即可。

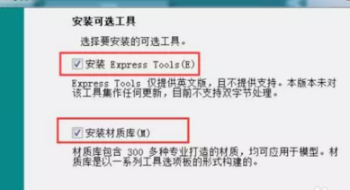

4、点击下一步，勾选我们需要的插件。

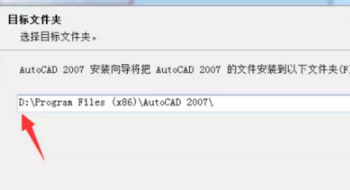

5、设置安装路径，一般安装在C盘以外的硬盘。
6、安装过程弹出如下图示，点击忽略即可。安装完成，点击桌面图标运行程序。
请问C AD制图软件在网上怎么下载呢/
在百度里搜免费下载的，就可以，有好几个版本的，你可以试试2010或2012。如果装不上，或出问题，也可以在百度上寻找解决。2008版本的，我是没发现什么问题，别忘了，在下个相应版本的注册机。
AD画图软件PCB设计问题
更改规则里面的连接设置，然后取消规则检查
AD画图软件的小问题，急
用直线画三角形，填充，然后在CAD界面找文字工具输入，不再左边就在上边
有没其他方法
不行
cad绘图工具怎么打开?
在AUTOCAD中绘图工具条是可以通过设置打开和隐藏的。绘图工具条是最常用的工具条，默认情况下是不会隐藏的。
最简单的恢复方法就是恢复CAD系统的配置，方法是：点击菜单栏“工具”——“选项”——在弹出的选项对话框切换到“配置”栏——点击“重置”，再点击应用并确定就可以恢复关闭了的工具条。
在cad中还有一些创建和隐藏工具条的方法，下面介绍CAD中设置工具栏的方法：
方法一：

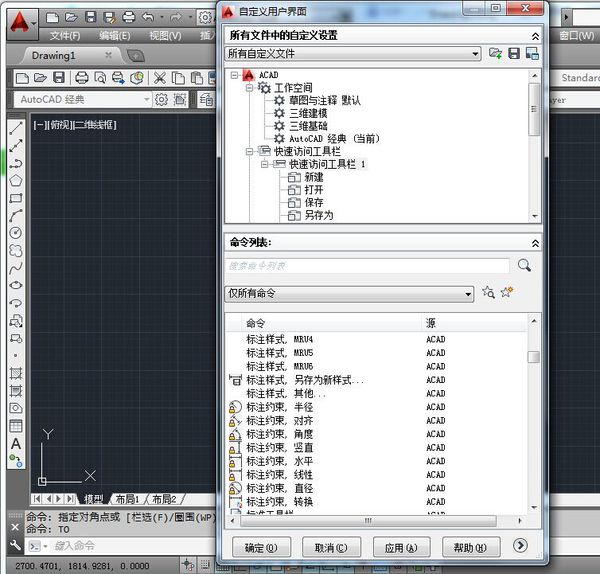

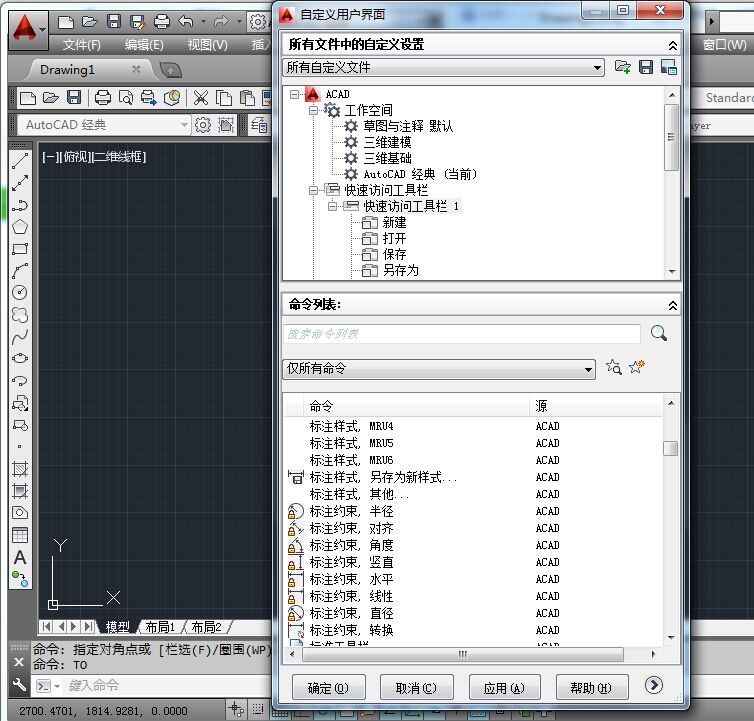

执行“TO”工具栏命令，会弹出一个“自定义用户界面”对话框。如图所示：
在对话框中我们看到了命令列表里面有CAD里面所有命令。
选中一个命令并按住鼠标左键往CAD界面的快速工具条上放置，就可以把CAD的命令快速的添加的了工具条上。
方法二：直接在快速工具条右击鼠标，会弹出CAD所有工具条的列表，用鼠标在列表里的工具条前面打钩，工具条就会被调出，去掉勾则会关闭相应的工具条
一般绘图用什么软件好？
绘图有四大公司的产品
adobe公司：针对各个领域细化的产品，包括PS/AI/PR/AE/ID/DR/AB/AD/AF等，很专业很细致，缺点是要学习多款软件；
corel公司：coreldraw功能庞大，学习容易，一个软件可以涵盖多个领域，缺点是不够细致，有些变化实现起来较麻烦；
autodesk公司：参数化的软件，精准表达设计数据，包括CAD/MAX/IV/MAYA/SK/MAP等，缺点是渲染需要较强大的计算机，多存在于电子文档；
Pixologic公司：ZBrush个人认为是具有最优秀设计理念的产品，将参数与模糊，三维与二维，整体与零件都完美统一的软件，缺点是不完善，虽然兼容大量格式但是无法输出到真实应用环境。
其他如犀牛、SAI等通常只用于模具动漫等领域的软件，通用性较差；
非应用纯属娱乐，或者艺术创作的推荐购买压感屏（手绘屏），配送的软件、painter等较合适。
