系统结构图：反映的是系统中模块的调用关系和层次关系,谁调用谁,有一个先后次序(时序)关系。图中的有向线段表示调用时程序的控制从调用模块移到被调用模块,并隐含了当调用结束时控制将交回给调用模块.
功能结构图就是按照功能的从属关系画成的图表，图中的每一个框都称为一个功能模块。功能模块可以根据具体情况分的大一点或小一点，分解得最小功能模块可以是一个程序中的每个处理过程，而较大的功能模块则可能是完成某一个任务的一组程序。
功能结构图是对硬件、软件、解决方案等进行解剖，详细描述功能列表的结构，构成，剖面的从大到小，从粗到细，从上到下等而描绘或画出来的结构图。从概念上讲，上层功能包括 (或控制)下层功能，愈上层功能愈笼统，愈下层功能愈具体。功能分解的过程就是一个由抽象到具体、由复杂到简单的过程。图中每一个框称为一个功能模块。功能模块可以根据具体情况分得大一点或小一点。分解得最小的功能模块可以是一个程序中的每个处理过程，而较大的功能模块则可能是完成某一任务的一组程序。

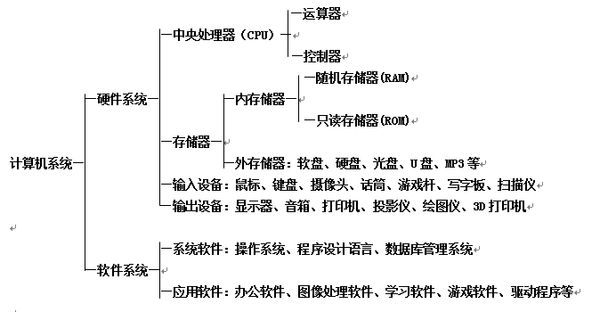

计算机系统组成的结构图
电脑系统组成分为硬件系统和软件系统。硬件分为运算器、控制器、存储器、输入设备和输出设备，软件分为系统软件和应用软件。
多媒体技术个人电脑的硬件设备包括：
主机：主机是整个电脑的主体，可以说用电脑来工作的时候，工作是在它内部完成的。主机外观上分为立式和卧式两种。立式机箱的结构更利于散热，更受人们欢迎一些。
键盘：是电脑中不可缺少的输入设备，用户可以通过键盘输入命令和数据，并可通过它控制电脑的运行。常见的键盘大多是101或104键的，一些较为新颖的104键盘往往带有两个Windows键和一个应用程序键，以提高在Win7操作系统上操作电脑的效率。这些键可以分为大键盘区、编辑键区、功能键区和小键盘区。
显示器：是电脑基本的输出设备，是整个电脑硬件系统中不可缺少的部分。我们现在常用的是液晶显示器，与传统的阴极射线管显示器相比，辐射比较低、体积小，耗电少。它利用液晶的特性，通电时排列变得有秩序，使光线容易通过，不通电时排列混乱，阻止光线通过，通过电路控制，显示图像。
打印机也是一种常用的输出设备。因为显示器上显示的内容一旦关机就看不见了，也不方便把显示器搬来搬去给别人阅读，所以我们还是需要用打印机把自己的工作成果打印出来。
鼠标：电脑中重要的输入设备，它能方便地把鼠标指针准确定位在我们指定的屏幕位置，很方便地完成各种操作。按其工作原理，鼠标分为机械鼠标、光电鼠标和光机鼠标。目前我们常常用的鼠标是光电鼠标。光电鼠标的下面是两个平行放置的小光源，这种鼠标只能在特定的鼠标垫上移动，光源发出的光经过鼠标垫反射后由鼠标接收为移动信号，送入电脑，使屏幕上的鼠标指针随之移动。鼠标指针和鼠标的移动方向是一致的，移动距离也成比例。光电鼠标使用时比较灵活，故障率比较低。
音箱：相当于电脑的嘴巴和喉咙，有了它电脑才能发出悦耳的声音。音箱的外壳有木质和塑料两种，两只音箱一左一右摆放在电脑两侧，与显示器有一定距离，才能得到立体声效果。
麦克风：相当于电脑的耳朵，有了它电脑才能把外部的声音传送到电脑中，变换成数字波形，输入到文件或多媒体图像中。
摄像头：可以分为数字摄像头和模拟摄像头两大类，数字摄像头可以直接捕捉影像，通过串口、并口或USB接口传到电脑里。根据摄像头的形态，可以分为桌面底座式、高杆式和液晶挂式。摄像头还可以分为有驱动和无驱动型的摄像头。
软件分为系统软件、应用软件。
系统软件是负责管理计算机系统中各种独立的硬件，使得它们可以协调工作。系统软件使得计算机使用者和其他软件将计算机当作一个整体而不需要顾及到底层每个硬件是如何工作的。
操作系统是一管理计算机硬件与软件资源的程序，同时也是计算机系统的内核与基石。操作系统身负诸如管理与配置内存、决定系统资源供需的优先次序、控制输入与输出设备、操作网络与管理文件系统等基本事务。操作系统也提供一个让使用者与系统交互的操作接口。目前多媒体个人电脑的主要操作系统是Windows 7。
应用软件是为了某种特定的用途而被开发的软件。它可以是一个特定的程序，比如一个图像浏览器。也可以是一组功能联系紧密，可以互相协作的程序的集合，比如微软的Office软件。也可以是一个由众多独立程序组成的庞大的软件系统，比如数据库管理系统。多媒体个人电脑的应用软件主要有酷狗音乐、腾讯视频、PPTV、Office 2007等。

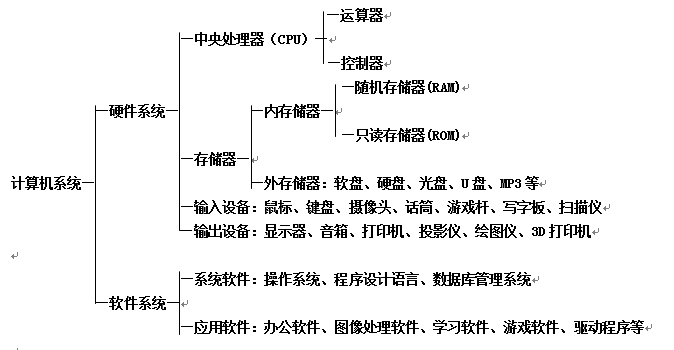

计算机系统组成图是怎么画的呀
计算机系统由计算机硬件和软件两部分组成。硬件包括中央处理机、存储器和外部设备等；软件是计算机的运行程序和相应的文档。计算机系统具有接收和存储信息、按程序快速计算和判断并输出处理结果等功能。常见的系统有Windows，Linux等。
几种常见的软件体系结构及特点分析
20世纪60年代的软件危机使得人们开始重视软件工程的研究。起初，人们把软件设计的重点放在数据结构和算法的选择上，然而随着软件系统规模越来越大，对总体的系统结构设计和规格说明变得异常重要。随着软件危机程度的加剧，软件体系结构(software architecture)这一概念应运而生。软件体系结构着眼于软件系统的全局组织形式，在较高层次上把握系统各部分之间的内在联系，将软件开发的焦点从成百上千的代码上转移到粒度较大的体系结构元素及其交互的设计上。与传统软件技术相比，软件体系结构理论的提出不仅有利于解决软件系统日益增加的规模和复杂度的问题，有利于构件的重用，也有利于软件生产率的提高。面向方面软件开发(AOSD)认为系统是由核心关注点(corn concern)和横切关注点(cross-cutting concern)有机地交织在一起而形成的。核心关注点是软件要实现的主要功能和目标，横切关注点是那些与核心关注点之间有横切作用的关注点，如系统日志、事务处理和权限验证等。AOSD通过分离系统的横切关注点和核心关注点，使得系统的设计和维护变得容易很多。
Extremadura大学的Navasa等人［1］在2002年提出了将面向方面软件开发技术引入到软件体系结构的设计中，称之为面向方面软件体系结构(aspect oriented software architecture，AO-SA)，这样能够结合两者的优点，但是并没有给出构建面向方面软件体系结构的详细方法。
尽管目前对于面向方面软件体系结构这个概念尚未形成统一的认识，但是一般认为面向方面软件体系结构在传统软件体系结构基础上增加了方面构件(aspect component)这一新的构成单元，通过方面构件来封装系统的横切关注点。目前国内外对于面向方面软件体系模型的研究还相对较少，对它的构成单元模型的研究更少，通常只关注方面构件这一构成单元。方面构件最早是由Lieberherr等人［2］提出的，它是在自适应可插拔构件(adaptive plug and play component，APPC)基础之上通过引入面向方面编程(AOP)思想扩展一个可更改的接口而形成的，但它关于请求接口和服务接口的定义很模糊，未能给出一个清晰的方面构件模型。Pawlak等人［3］提出了一个面向方面的框架，该框架主要包含了一个方面构件模型———Java方面构件(Java aspect component，JAC)，但该方面构件模型仅包含了切点(pointcut)，并把AOP中装备(advice)集成到了切点的表达式中，它主要从实现的角度进行了阐述，并没有给出详细的方面构件模型。本文没有只关注面向方面软件体系结构中方面构件这一构成单元模型，还详细分析了它的另外两个构成单元，即构件和连接件，因为面向方面软件体系结构各部分之间是相互关联的。
1面向方面软件体系结构相关概念
面向方面软件体系结构涉及诸多概念，以下将分别介绍。软件体系结构在软件工程领域有着广泛的影响，但当前仍未形成一个统一的、标准的定义。目前国内外普遍认可的看法是软件体系结构包含构件、连接件和约束［4］。其中约束描述了体系结构配置和拓扑的要求，确定了体系结构的构件与连接件的连接关系。这样就可以把软件体系结构写成
软件体系结构(software architecture)=构件(components)+
连接件(connectors)+约束(constraints)
构件是软件体系结构的基本元素之一。一般认为，构件是指具有一定功能、可明确辨识的软件单位，并且具备语义完整、语法正确、有可重用价值的特点，然而目前对于构件的具体结构及构成并没有一个统一的标准［5］，而且一些主要的构件技术也没有使用相同的构件类型。另外，当前被广泛接受的构件定义并不包含具体的软件构件模型(software component model)。例如，Szyperski等人［6］给出了软件构件一个很有名的定义:软件构件是一个仅带特定契约接口和显式语境依赖的结构单位，它可以独立部署，易于第三方整合。但是关于软件构件模型有一个被普遍接受的观点是:软件构件是一个具有服务提供和服务请求功能的软件单元［7］。
连接件是软件体系结构另一个基本的构成元素，是用来建立构件间交互以及支配这些交互规则的构造模块。连接件最先是由Shaw［8］提出来的，她建议把连接件作为软件体系结构中第一类实体，用来表示普通构件之间的交互关系。目前对于连接件尚未形成统一的认识，尽管在软件体系结构中强调了连接件存在的必要性，但是关于连接件模型的研究还很少，连接件的实际应用还不成熟。
面向方面软件体系结构在传统软件体系结构的基础上增加了方面构件单元。通常认为，方面构件是封装了系统横切关注点的一类特殊的构件。目前关于方面构件模型的研究还处于起步阶段。
2面向方面软件体系结构模型
由于传统软件体系结构模型包含构件、连接件和约束，而面向方面软件体系结构是在传统软件体系结构的基础之上扩展了方面构件，所以面向方面软件体系模型结构包含构件、连接件、方面构件和约束。其中约束描述了面向方面体系结构配置和拓扑的要求，确定了体系结构的构件、连接件和方面构件之间的连接关系，而构件、连接件、方面构件是它的三个基本的构成单元。以下对这三个构成单元的模型进行详细的设计。
软件结构图有哪些主要元素
软件结构包括构成系统的设计元素的描述、设计元素之间的交互、设计
软件结构图
元素的组合模式以及在这些模式中的约束。一个系统由一组构件以及它们之间的交互关系组成，这种系统本身又可以成为一个更大的系统的组成元素。软件结构图也就是为了反映软件系统中组件之间相互关系和约束的体系结构设计图，称为软件体系结构图更为合适，一般通过分层次或分时间段等方式说明体系结构的各个组成部分的组合关系。
在结构化设计方法中，软件结构图主要分为变换型软件结构图和事务型软件结构图两种。
软件体系结构的体系风格
软件体系结构是具有一定形式的结构化元素，即构件的集合，包括处理构件、数据构件和连接构件。处理构件负责对数据进行加工，数据构件是被加工的信息，连接构件把体系结构的不同部分组组合连接起来。这一定义注重区分处理构件、数据构件和连接构件，这一方法在其他的定义和方法中基本上得到保持。
什么是系统结构图？？
系统结构图反映的是系统中模块的调用关系和层次关系,谁调用谁,有一个先后次序(时序)关系.所以系统结构图既不同于数据流图,也不同于程序流程图.在系统结构图中的有向线段表示调用时程序的控制从调用模块移到被调用模块,并隐含了当调用结束时控制将交回给调用模块。
结构化设计方法使用的描述方式是系统结构图,也称结构图或控制结构图。它表示了一个系统 (或功能模块) 的层次分解关系,模块之间的调用关系,以及模块之间数据流和控制流信息的传递关系,它是描述系统物理结构的主要图表工具。
