s7200高级仿真软件如何使用s7-200仿真软件

用S7-200编程软件编写好程序，点击“文件-导出”，然后导出到你需要存放的位置（如电脑桌面），导出来的文件为.awl文件。

打开S7-200仿真软件，点击“配置-CPU型号”，选择你编写程序时的PLC型号即可。

配置好仿真软件的PLC型号后，点击“程序-载入程序”，会弹出“载入CPU”对话框，选择"所有"，“导入的文件版本”选择你相应S7-200的编程软件版本就可以。点击“确定”按钮，找到刚刚导出的.awl文件。

载入程序后，提示“The file cannot open to read data”点击“确定”，具体操作如何所示。

要查看地址的状态，可以点击“查看-状态表”，会弹出“状态表”对话框，输入需要查看的地址，点击“开始”，会显示出相应地址的当前值，我们还可以对此地址赋新值。

梯形图对话框，可以看到程序的运行情况。

以上就是S7-200仿真软件的使用方法，此软件并不是所有指令可以仿真出结果的。

求西门子plc s7_200 300用的step7软件，最好还有仿真软件

具体使用：

1.本软件无需安装，解压缩后双击S7_200.exe即可使用；

2.仿真前先用STEP 7 - MicroWIN编写程序或打开原文件是mwp格式，编写完成后在菜单栏“文件”里点击“导出”，弹出一个“导出程序块”的对话框，选择存储路径，填写文件名，保存类型的扩展名为awl，之后点保存

3.打开仿真软件，输入密码“6596”，双击PLC面板选择CPU型号，点击菜单栏的“程序”，点“装载程序”，在弹出的对话框中选择要装载的程序部分和STEP 7 - MicroWIN的版本号，一般情况下选“全部”就行了，之后“确定”，找到awl文件的路径“打开”导出的程序，在弹出的对话框点击“确定”，再点那个绿色的三角运行按钮让PLC进入运行状态，点击下面那一排输入的小开关给PLC输入信号就可以进行仿真了。

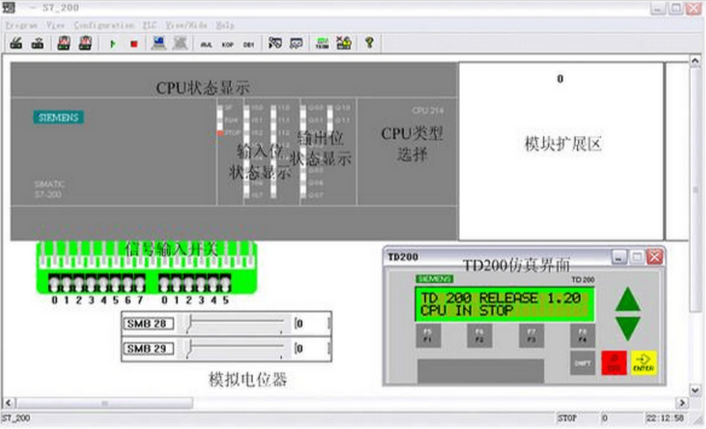

该仿真软件可以仿真大量的S7-200指令（支持常用的位触点指令、定时器指令、计数器指令、比较指令、逻辑运算指令和大部分的数学运算指令等，但部分指令如顺序控制指令、循环指令、高速计数器指令和通讯指令等尚无法支持）。仿真程序提供了数字信号输入开关、两个模拟电位器和LED输出显示，仿真程序同时还支持对TD-200文本显示器的仿真，在实验条件尚不具备的情况下，完全可以作为学习S7-200的一个辅助工具。

从哪里下载啊

S7-200仿真软件哪一款好用？

juan luis villanueva设计的S7-200 PLC 仿真软件（V2.0）,可以仿真大量的S7-200指令（支持常用的位触点指令、定时器指令、计数器指令、比较指令、逻辑运算指令和大部分的数学运算指令等，但部分指令如顺序控制指令、循环指令、高速计数器指令和通讯指令等尚无法支持）。

西门子S7-200PLC仿真软件具体怎么使用？原文件是mwp格式的

具体使用：

1.本软件无需安装，解压缩后双击S7_200.exe即可使用；

S7-200仿真软件的使用

只能模拟简单的逻辑程序，涉及计算或者转换的复杂一点点的都不行！模拟量仿真的话在后面增加模拟量模块就可以了

我有一个PLC的程序，属于S7—200的，可以用模拟器仿真吗

S7-200d的程序要在仿真器里仿真在编程软件里不能仿真的

用STEP7-micro/win smart 编程后能够用s7-200的仿真软件仿真吗?

S7-200 SMART目前没有仿真软件。S7-200也没有西门子官方的仿真软件。

SMART 可以打开S7-200的程序，反过来则不可以。

STEP7-micro/win如果要装在WIN7系统，需要用SP9的版本。

我的s7-200的仿真软件不是官方的，是民间流传西班牙语的汉化版，看来还是不能用STEP7-micro/win smart了，我的是xp，不是win7，请问现在我卸不了step7-micro/win是要重装系统吗？

西门子s7 200编程软件和仿真软件说明书本人不懂他们一起这么用谢谢大家了

1、导出S7-200的程序代码，默认的文件扩展名为.AWL

2、执行仿真软件s7-200.EXE,此软件不需安装。

3、配置CPU,选定所需CPU的型号。

4、载入第一条导出的程序。

5、点击工具栏中的“RUN",从停止切换到运行模式。

6、正式运行待调试的程序后，画面如附图。
