altium designer电气规则检查：

1、在线电气检查On-Line DRC，电路图中，元件引脚上出现的红色波浪线，就是On-Line DRC检查的结果。

2、批次电气检查功能Batch DRC，从Protel DXP起，就已经掩藏在项目编译之中了。所以，画完原理图，只需进行批次电气检查，在线电气检查在绘图过程中已经自动进行。在Project面板里，右击要编译的项目，选择Compile PCB Project***.PriPcb编译电路板项目命令，程序开始编译项目，批次电气检查就在其中，如果原理图有问题，将出现Message面板，记录错误与警告信息。

3、打开需要进行电气检测的*.PcbDoc文件，执行以下步骤：

step1：运行Design->Rules，根据产品需求设置设计规则。

step2：运行Tools->Design Rule Check命令；进行设计规则检查。

step3：根据检查结果修改制版图中不满足设计规则的地方。

AD里面PCB板电气规则检查后出来的错误报告连接为什么点击之后不能跳转？求大神指导一下。

这是由与你在将原理图更新到 PCB 后，又更改了 PCB 封装标号等，这样重新生成PCB时，原有的器件与新的器件以及网络不能一一对应

这个如果确保你的原理图没什么问题，选Yes就行。如果不想弹框，如下操作

1. 打开 PCB 文件,并切换到 PCB 文件,点击菜单"Project => Component Links".

2. 在弹出的对话框中,选中对应的两个原理图和PCB元件（如果对应错误，就是你的原理图有错误了）,点击">" 按钮,最後点击"Perform Update" 按钮.OK,搞定.

如何对altium designer summer 09 进行电气规则检查？

Protel升级到DXP后，就已经在菜单中找不到Electrical Rule Check即ERC了。但实际上，电气检查功能分为两部分：1在线电气检查On-Line DRC，电路图中，元件引脚上出现的红色波浪线，就是On-Line DRC检查的结果；2是批次电气检查功能Batch DRC，从Protel DXP起，就已经掩藏在项目编译之中了。所以，画完原理图，只需进行批次电气检查，在线电气检查在绘图过程中已经自动进行。在Project面板里，右击要编译的项目，选择Compile PCB Project***.PriPcb编译电路板项目命令，程序开始编译项目，批次电气检查就在其中，如果原理图有问题，将出现Message面板，记录错误与警告信息。

dxp中自己画的ad7366元器件，所有引脚都定义为passive，电气特性检查出现如下错误，请问怎么修改呢，诚谢

passive是自定义，你可以设置为这种模式，这样在编译原理图的时候，altium designer就不对你的引脚的电气特性检查，如果你设置为input output io 形式时，altium de

硬之城上面应该有这个，可以去看看有没有教程之类的，因为毕竟上面的技术资料型号等都很全面也是最新的，所以能解决很多问题。

怎样使用AD软件将电路原理图导入PCB

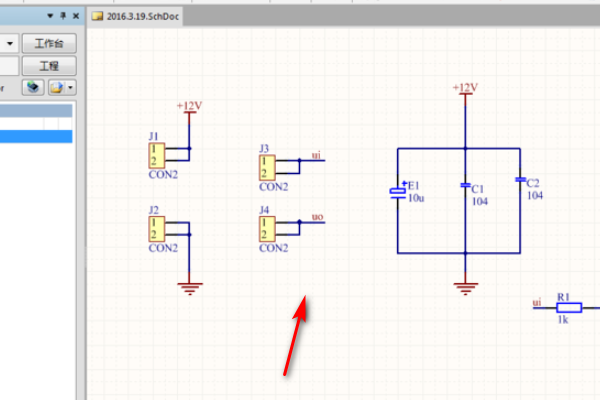

1、第一步：我们先从计算机桌面的文件夹里找到绘制我们的原理图然后单击打开进入页面。

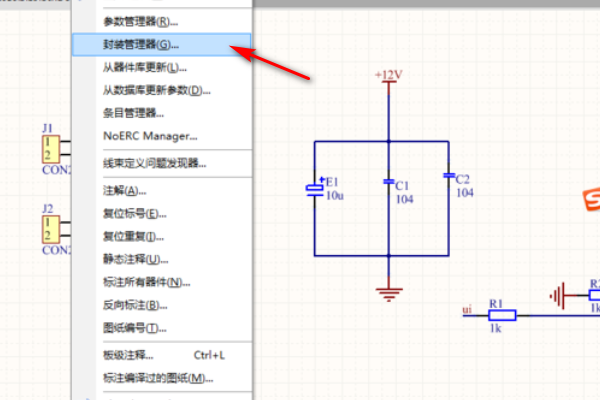

2、单击菜单栏上的工具→包管理器，转到包管理器页面，单击左侧的每个组件，然后在打包时选择组件，然后单击右侧的确定（每个组件确定包装使用）必须确定组件）。

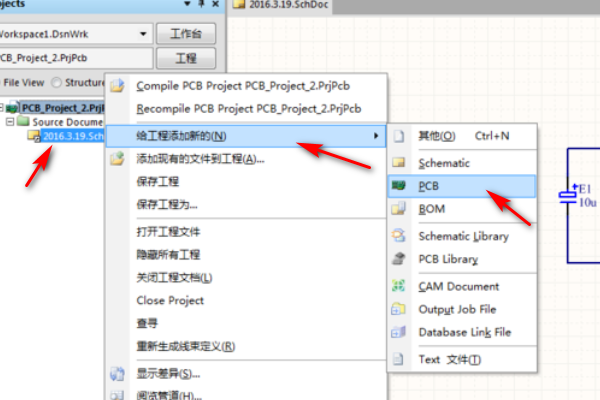

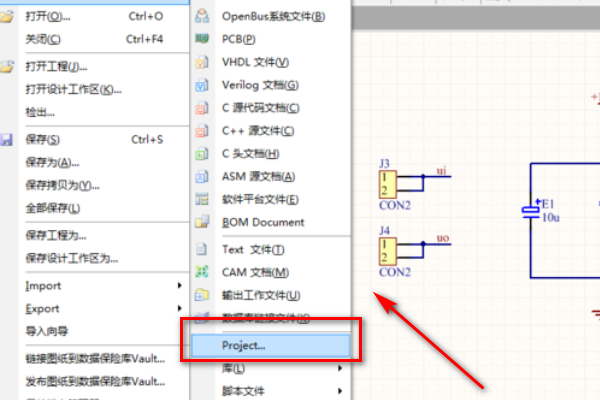

3、创建PCB项目，然后从菜单栏中单击文件→新建→项目。将上一个原理图拖到Project项目中，然后单击空白以创建PCB文件并保存原理图和PCB文件。

4、单击菜单栏→设计→更新原理图→从最后一个文件中删除复选标记，然后单击底部执行更改，然后单击更改，然后转到PCB文件以查看打包文件里的接线的问题。

PCB布线完毕之后，怎样进行运行和DRC检测啊？

tools-Design Rule Check..之后点击左下角RUN DRC就是查错了
