云台控制器的软件设计什么是云台控制器

云台镜头的控制是整个闭路监视系统一个重要组成部分,它接收来自系统控制台发出发的控制命令,解释并控制云台进行上、下、左、右各方向的行进动作并对镜头进行变焦(ZOOM) 、聚焦(FOUCS) 、光圈( IRIS) 的控制,控制系统的要求是动作运行准确、可靠。由于云台运行动作的可控性及云台的多样性,该控制系统设计的好坏直接影响到整个闭路监视系统的可靠性与可操作性等关键指标,是整个闭路监视系统中的重要部件,由于目前国内采用的云台镜头大多直接进口,有关这方面的文献报道较少,本文结合作者多年从事监控系统设计的工作体会与经验,提出了一种云台及电动三可变镜头的控制方法,并着重介绍云台控制与电动镜头控制电路的设计。云台与镜头解码控制系统主要由通讯电路,云台控制电路和镜头控制电路组成,并由一片单片微机控制,摄像机电源和云台电源单独由外部供给。这样,不同的摄像机、云台该控制系统都能控制。云台镜头控制系统见图1 所示。下面结合系统框图着重介绍控制系统中各部分的功能及电路实现。

1 通讯控制和云台控制

由于云台有水平云台,旋转云台和万向云台等多种类型,水平云台和旋转云台的运动速度是恒定的,只有上、下、左、右四个运行方向,每一方向都有一个限位开头,因而每一方向行程的距离固定,而万向云台运动速度是可变的,且运动方向是任意,控制比较复杂。在这里主要讨论旋转云台的控制设计方法。云台的电源有交流24V 的,也有交流220V 的,不管其供电如何,旋转云台动作有上、下、左、或等四个基本方向,分别由上、下、左、右4 根相线和1 根公共端共5 根线来控制,每一个动作分别由一根相线与公共端(COM) 来控制,只要相线与(COM) 端加有电压,就会产生某一方向的动作。

4 结束语

云台/ 镜头控制系统是作者多年从事监控系统设计期间结合实际工作的体会而设计的一套完整系统。它与其他产品相比,具有简单实用、可靠,性价比高的特点,产品在社会上得到广泛应用,并取得了良好的经济和社会效益。

设计云台控制系统是先选控制器还是先选控制协议？

应该没什么影响

主要是看监控软件和控制器之间有没有都支持的协议就可以了

现在用的比较多的是PECLO D和PECLO P

如果有更好的答案麻烦告诉我声

摄像头的“云台”是什么意思？

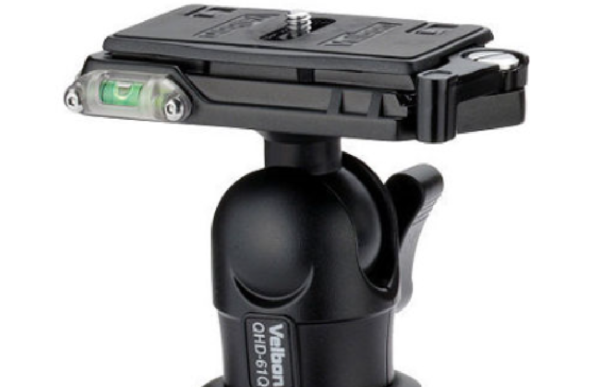

云台是安装、固定摄像机的支撑设备，它分为固定和电动云台两种。

固定云台适用于监视范围不大的情况，在固定云台上安装好摄像机后可调整摄像机的水平和俯仰的角度，达到最好的工作姿态后只要锁定调整机构就可以了。

电动云台适用于对大范围进行扫描监视，它可以扩大摄像机的监视范围。电动云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。

云台根据其回转的特点可分为只能左右旋转的水平旋转云台和既能左右旋转又能上下旋转的全方位云台。

扩展资料

云台的内部结构：

全方位云台内部有两个电机，分别负责云台的上下和左右各方向的转动。其工作电压的不同也决定了该云台的整体工作电压，一般有交流 24V、交流220V及直流12V。

当接到上、下动作电压时，垂直电机转动，经减速箱带动垂直传动轮盘转动；当接到左、右动作电压时，水平电机转动并经减速箱带动云台底部的水平齿轮盘转动。

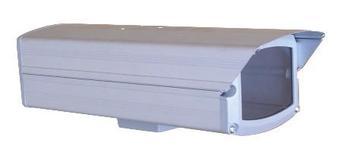

室外云台与室内云台大体一致，只是由于室外防护罩重量较大，使云台的载重能力必须加大。同时，室外环境的冷热变化大，易遭到雨水或潮湿的侵蚀。

因此室外云台一般都设计成密封防雨型。另外室外云台还具有高转矩和扼流保护电路以防止云台冻结时强行起动而烧毁电机。在低温的恶劣条件下还可以在云台内部加装温控型加热器。

参考资料

百度百科-云台

电动云台对于所有的监控摄像机都是通用的吗？

你这个是小的306云台，不要带很重的摄像机，带不动的，就是能带带60-90口径的摄像机。

本题由【djinzi】为您解答！希望我的回答能够帮助到你，如果满意，请采纳或点赞支持，给我更多助人的动力！若还有其他问题请采纳本题后另外点击提问向我求助，我一定会尽力帮助你的。请尊重劳动成果，别拿完答案就人间蒸发哦！楼下如有雷同，纯属复制粘贴，请楼主看清时间，别以为置顶的答案就是最早的。还望楼主明鉴，请采纳【正确】的【最快回答】。

电动云台是怎样工作的？它是靠什么供电？

带动这种枪形监控摄像机需要用哪种电动云台？

像你那种云台是可以带动加防尘罩的枪击的，那种云台常用的供电方式是220直接供电，如果想让他不停扫射可以用他自带的两个限位卡片调节了范围直接供220电。如果想控制就要加他专用的控制器，控制它左右旋转。它不支持上下运动。如果想在终端自由控制摄像机上下左右，建议安装301大云台，配合解码器使用，供电的话解码器有供电接口。另外注明，解码器还可以接能变倍调焦功能的摄像机，搭配使用效果更好。

球机有图，但是硬盘录像机不能控制云台转动

这个问题你应该从这样几个方面来查找。1、球机通电能自检，只能说明球机的水平和垂直电机没有问题，电路板基本正常，解码器的控制芯片没有问题。2、球机有图像，通过交换机在电脑上也能看见图像，说明摄像机没有问题、摄像机供电电路没有问题、视频编码器（也有叫视频服务器的，只是用来把模拟信号转变为数字信号）没有问题。排除了这些之后，你只是无法控制。而控制与否，与图像无关。闭路电视视频监控控制的原理，是在控制端与被控制端协议、波特率、地址码设置完全一致的情况下，控制端发送RS485控制电平信号，经过控制线路传输，到达被控制设备，被控制设备的RS485解码器将电平信号转换为可为机器识别的可控制电流。知道了原理，就请你直接使用硬盘录像机用控制线连接球机，因为这是最便捷的检测方法之一，连接也最简单。然后逐步排除，先看双方协议、地址、波特率是否一致，再用万用表检测控制线是否连通，再用万用表检测控制端口是否完好，能输出控制信号，再检测球机解码板（注意：这是关键之一）是否能接收到控制信号，接收控制信号后，例如你在控制球机左转，球机解码板的左向输出电路是否有电流信号。如果前面的你都没有查出问题，那肯定是你的解码板出问题了，如果不会维修（这个比较复杂，技术要求也好，设置需要一些比较专业的设备，因为可能涉及到芯片焊接和更换），一般直接换块解码板就解决了。

从你的描述上看，我估计是球机解码板出问题的可能性比较大，而且如果是解码板问题，那应该是主芯片烧掉了。主芯片就是解码板上存储协议和解码RS485信号的那个芯片。

手机云台稳定器哪款好？

哪个好用我不知道，但是我可以告诉你一定要避开哪两个牌子。一个是智云，一个就是飞宇。智云我是用过它手机云台的，当时是荣耀9手机＋smooth q。首先来说，稳定性能还不错，这一点值得肯定。但是用来调平的伸缩设计完全锁不紧手机，我也是很醉。而且觉得智云的软件开发团队就是在砸硬件团队的场子。物体跟踪完全不可靠，超大全景合成出来永远和180度全景没区别。而且华为自带相机明明是支持1080p 60fps 用智云APP永远只有30fps。飞宇的手机云台我承认我是没用过，但我用过它GoPro g6稳定器。这家的软件真的更加懒，以至于恍惚之间我还开始怀念使用智云的感觉，有种感觉飞宇的技术并不很成熟。
