画单片机电路图软件有哪些画单片机的电路图用什么软件

Protel 99se; Protel dxp; Protel dxp 2004;Altium Designer 6.x(x是版本号);上述的都是同一个公司的软件，99se是比较低的版本，但用得最广的。后面的都是他的升级版（并不是越高版本越好用，推荐入门用Protel99se）

楼上说的 Proteus还有Multsim都是仿真软件，但也能画电路图和画PCB图，但没上面的专业。

而要说比Protel公司的还专业的就是PADS、PowerPCB、Candace了，但你刚入门还是别学那么高级的，PCB制版厂家用得最多的就是Protel99se了，

请问这个单片机电路图是用什么软件画的？

看样子，是用protel画的，然后复制到WORD中的，或者也是截图到WORD中的。

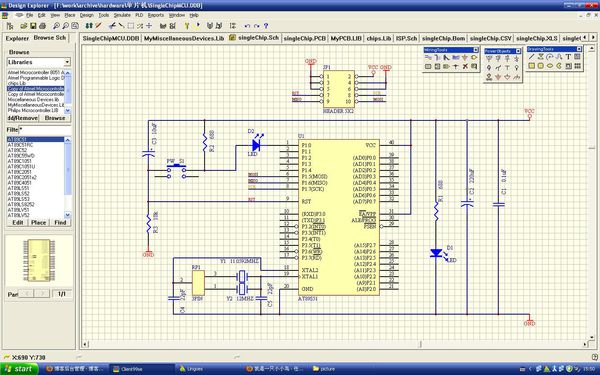

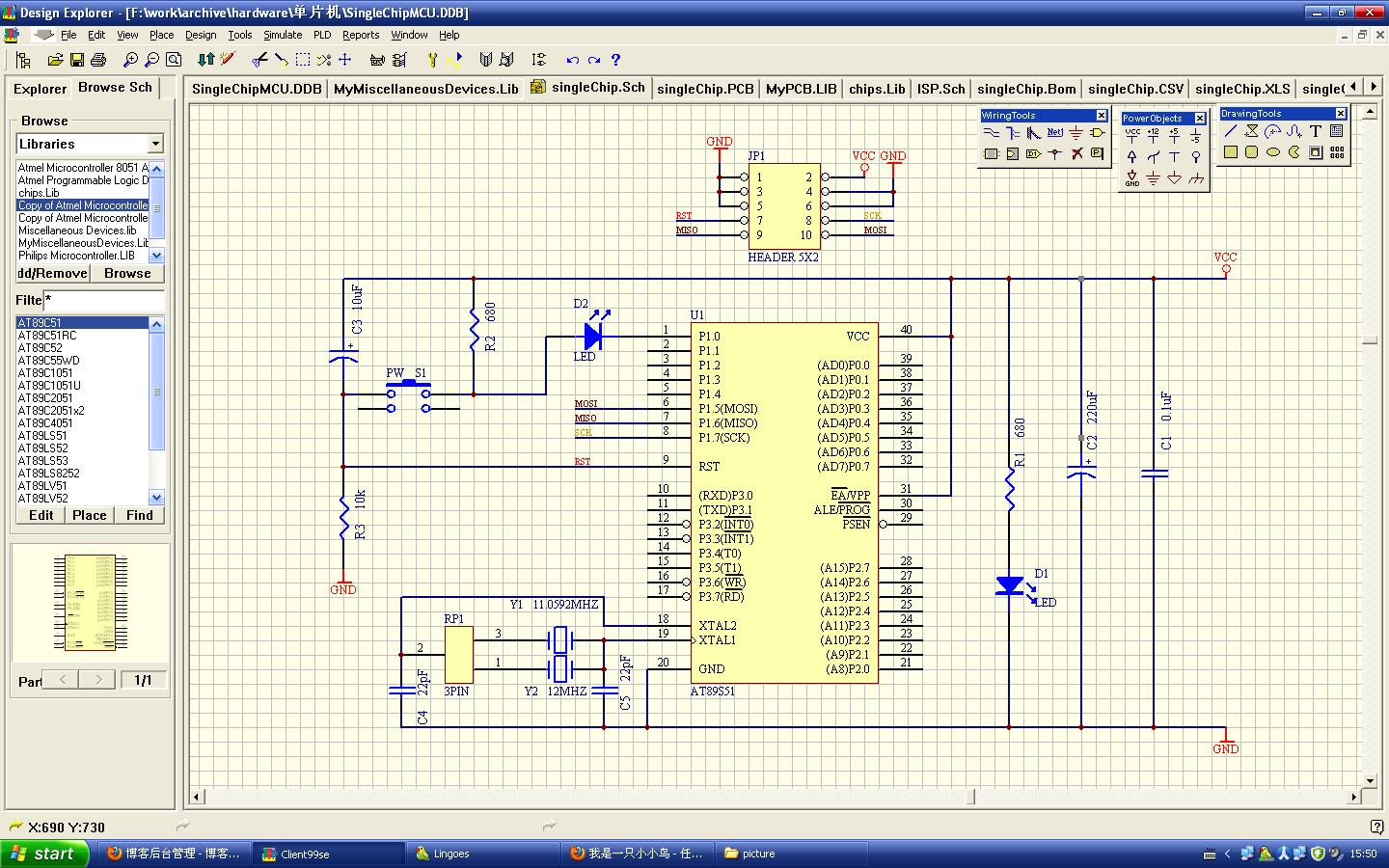

protel画的不是这个样子的吗？和那个图差别很大啊

当然差别很大的，也不是一个电路图吗，不能相比的。

另外，你这是在protel中，把全部电路选中，复制，到word中再粘贴，变成黑白图片就是上图那样了。

第一个图有很多实现方法，例如multsim。

第二个图使用Protel 99SE更多

protel软件汉化做的好吗？新手容不容易使用，为什么我刚才下载了个protel 2006在win7 64位系统上不能运行啊？

Protel 99SE不兼容win7，如果用win7，可以用atlum Designer或者DXP

谢谢了，我刚才下载了个99se的sp6版本现在能用，就是汉化不怎么好用，新手着急啊，推荐个新手教程有木有？

哈工大有个叫什么天祥的，他的教程不错

LochMaster30软件可以画出这个效果，当然用其他软件画也可以

DXP画出来的，不会用的话，就在网上找个教程，蛮简单的~更多

DXP里面有GP-89这个元件吗？能实现GPS模块与单片机相连吗？

没有这个元件可以自己画呀，这个软件不可能包含所有的元件的，没有的怎么办，只能自己画了~还蛮简单的，看下教程就好了~

我安装了DXP 但是不能用出现灾难性故障的提示正在查怎么回事

祝你好运~
