十六路数据选择器的地址输入端有四个；数据选择器是指经过选择，把多个通道的数据传送到唯一的公共数据通道上去，实现数据选择功能的逻辑电路称为数据选择器，在多路数据传送过程中，能够根据需要将其中任意一路选出来的电路，叫做数据选择器，也称多路选择器或多路开关。
本教程操作环境：windows10系统、DELL G3电脑。
十六路数据选择器的地址输入端有四个
数据选择器(data selector) 根据给定的输入地址代码，从一组输入信号中选出指定的一个送至输出端的组合逻辑电路。有时也把它叫做多路选择器或多路调制器(multiplexer)
数据选择器是指经过选择，把多个通道的数据传送到唯一的公共数据通道上去，实现数据选择功能的逻辑电路称为数据选择器。在多路数据传送过程中，能够根据需要将其中任意一路选出来的电路，叫做数据选择器，也称多路选择器或多路开关。

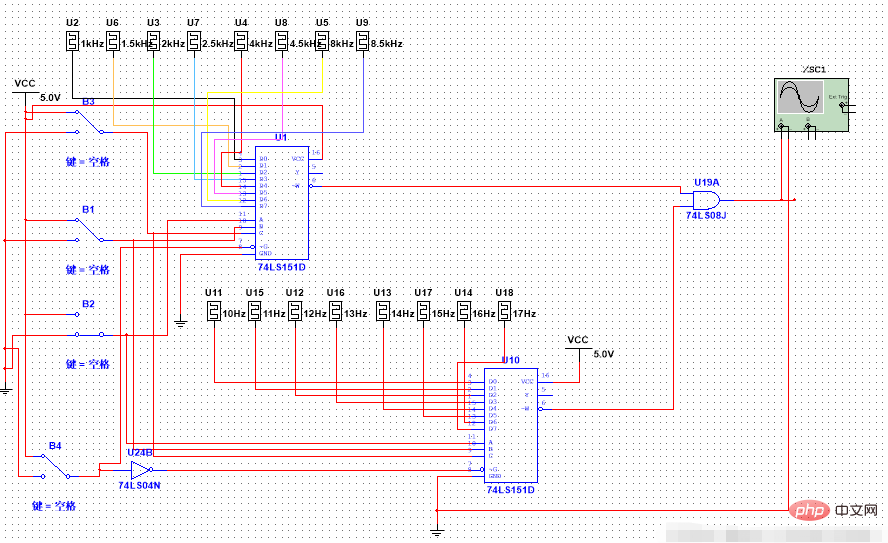

16-1数据选择器
74ls515本身是一个8-1数据选择器
其中vcc接vcc，ground接地，Y为输出，W输出为Y反，G只有在接0时芯片才会工作
选择4个开关
其中最后一个开关用于选择哪个芯片，前三个开关用于选择这个芯片中哪个输出
第一个芯片八条线路都换了色儿，后来发现示波器根本不管那套儿。
运行后控制前三个开关，打开示波器就可以。
