轴测图是反映物体三维形状的二维图形,它富有立体感,能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成,相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面,为了便于绘图,我们将这三个面作为画线、找点等操作的基准平面,并称它们为轴测平面,根据其位置的不同,分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后,就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式
1、方法一:工具-->草图设置、捕捉和栅格-->捕捉业型和样式:等轴测捕捉-->确定,激活。
2、在命令提示符下输入:snap-->样式:s-->等轴测:i-->输入垂直间距:1-->激活完成。
3、等轴面的切换方法:F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线
1、输入坐标点的画法:
?与X轴平行的线,极坐标角度应输入30°,如@50<30。
?与Y轴平行的线,极坐标角度应输入150°,如@50<150。
?与Z轴平行的线,极坐标角度应输入90°,如@50<90.
?所有不与轴测轴平行的线,则必须先找出直线上的两个点,然后连线。
2、也可以打开正交状态进行画线。如下图,即可以通过正交在水平与垂直间进行切换而绘制出来。
▲
实例:
在激活轴测状态下,打开正交,绘制的一个长度为10的正方体图。
1、激活轴测-->启动正交,当前面为左面图形。
2、直线工具-->定第一点-->水平方向10-->垂直方向10-->水平反方向10-->C闭合, 3、F5:切换至上面-->指定顶边一角点-->X方向10-->Y方向10-->X方向10-->C闭合, 4、F5:切换到右面-->指定底边右角点-->水平方向10-->向上垂直方向10-->确定完成,
三、定位轴测图中的实体
要在轴测图中定位其它已知图元,必须打开自动追踪中的角度增量并设定角度为30度,这样才能从已知对象开始沿30°、90°或150°方向追踪。
1、如要在上例中的正方形右面定一个长度为4的正方形,则:
捕捉右面左底角-->X轴方向:3-->垂直方向4-->水平方向4-->下垂直方向4-->C闭合,2、如要在顶面绘制一直径为4的圆,则:
F5切换至顶面-->椭圆工具-->等轴测圆:i-->捕捉对角线交叉点-->半径:2-->确定完成,
四、轴测面内画平行线
轴测面内绘制平行线,不能直接用OFFSET命令进行,因为OFFSET中的偏移距离是两线之间的垂直距离,而沿30°方向之间的距离却不等于垂直距离。
为了避免操作出错,在轴测面内画平行线,我们一般采用复制COPY命令或OFFSET中的“T”选项;也可以结合自动捕捉、自动追踪及正交状态来作图,这样可以保证所画直线与轴测轴的方向一致。。
五、轴测圆的轴测投影
圆的轴测投影是椭圆,当圆位于不同的轴测面时,投影椭圆长、短轴的位置是不相同的。
操作方法:激活轴测-->选定画圆投影面-->椭圆工具-->等轴测圆:i-->指定圆心-->指定半径-->确定完成。
注意:绘圆之前一定要利用面转换工具,切换到与圆所在的平面对应的轴测面,这样才能使用椭圆看起来像是在轴测面内,否则将显示不正确。
在轴测图中经常要画线与线间的圆滑过渡,如倒圆角,此时过渡圆弧也得变为椭圆弧。方法是:在相应的位置上画一个完整的椭圆,然后使用修剪工具剪除多余的线段,如下列图1~图3:
六、在轴测图中书写文本
为了使用某个轴测面中的文本看起来像是在该轴测面内,必须根据各轴测面的位置特点将文字倾斜某个角度值,以使它们的外观与轴测图协调起来,否则立体感不强。
1、文字倾斜角度设置:
格式-->文字样式-->倾斜角度-->应用|关闭。
注意:最好的办法是新建两个倾斜角分别为30°和-30°的文字样式。
2、在轴测面上各文本的倾斜规律是:
a、在左轴测面上,文本需采用-30°倾斜角,同时旋转-30°角。
b、在右轴测面上,文本需采用30°倾斜角,同时旋转30°角。
c、在顶轴测面上,平行于X轴时,文本需采用-30°倾斜角,旋转角为30°;平行于Y轴时需采用30°倾斜角,旋转角为-30。
注意:文字的倾斜角与文字的旋转角是不同的两个概念,前者在水平方向***(0~-90°间)或***(0~90°间)的角度,后者是绕以文字起点为原点进行0~360°间的旋转,也就是在文字所在的轴测面内旋转。
七、标注尺寸:
为了让某个轴测面内的尺寸标注看起来像是在这个轴测面中,就需要将尺寸线、尺寸界线倾斜某一个角度,以使它们与相应的轴测平行。同时,标注文本也必须设置成倾斜某一角度的形式,才能使用文本的外观具有立体感。8.8 管道轴测图
管道轴测图又称空视图,主要用于管道的预制、安装使用。
8.8.1 图面表示
(1)管道轴测图按正等轴测投影绘制,管道的走向按方向标的规定。这个方向标的北(N)向与管道布置图上的方向标的北向应该一致。图中的文字,除规定的缩写词用英文字母外,其它用中文。
(2)管道轴测图的图侧附有材料表,对所选用的标准件的材料,应符合管道等级和材料选用表的规定。
(3)管道轴测图中的管道用粗实线绘制,法兰、阀门和承插焊螺纹连接的管件用中实线绘制,其它均用细实线表示。
(4)管道轴测图不必按比例绘制,但各种阀门、管件之间的比例要协调,它们在管段中的位置的相对比例也要协调。
(5)管道一律用单线表示。在管道的适当位置上画流向箭头。管道号和管径注在管道的上方,水平管道的标高“EL”注在管道的下方。不需注管道号和管径仅需注标高时,标高可注在管道的上方或下方。
(6)管道上的环焊缝以圆点表示。水平管段中的法兰画垂直短线表示,垂直走向的管段中的法兰一般以与邻近的水平走向的管段相平行的短线表示。
螺纹连接与承插焊连接均用一短线表示,在水平管段上此短线为垂直线,在垂直管段上,此此短线与邻近的水平走向的管段相平行。
(7)阀门的手轮用一短线表示,短线与管道平行。阀杆中心线按所设计的方向画出。
8.8.2尺寸和方位的标注
(1)除标高以米计外,其余尺寸均以毫米为单位,只注数字,不注单位。垂直管道不注长度尺寸,而以水平管道的标高“EL”表示。
(2)标注水平管道的有关尺寸的尺寸线应与管道相平行。尺寸界线为垂直线。
水平管道要标注的尺寸有:从所定基准点到等径支管、管道改变走向处、图形的接续分界线的尺寸。基准点应尽可能与管道布置图上的一致,以便于校对。
标注从最邻近的主要基准点到各个独立的管道元件如孔板法兰、异径管、拆卸用的法兰、仪表接口、不等径支管的尺寸,这些尺寸不应注封闭尺寸。
管道上带法兰的阀门和管道元件要注出从主要基准点到阀门或管道元件的一个法兰面的距离。
管道上用法兰、对焊、承插焊、螺纹连接的阀门或其它独立的管道元件的位置是由管件与管件直接相接(FTF)的尺寸所决定时,不要注出它们的定位尺寸。
螺纹连接和承插焊连接的阀门,其定位尺寸在水平管道上应注到阀门中心线,在垂直管道上应注阀门中心线的标高“EL”。
(3)为标注管道尺寸的需要,应画出容器或设备的中心线(不需画外形),注出位号。若与标注尺寸无关时,可不画设备中心线。
为标注与容器或设备管口相连接的管道的尺寸,对水平管口应画出管口和它的中心线,在管口近旁注出管口符号,在中心线上方注出设备的位号,同时注出中心线的标高“EL”;对垂直管口应画出管口和它的中心线,注出设备位号和管口符号,再注出管口法兰面或端面的标高(EL)。
(4)要表示出管道穿过的墙、楼板、屋顶、平台。对墙应注出它与管道的尺寸关系;对楼板、屋顶、平台要注出它们各自的标高。
怎样用CAD画工艺管道安装轴测图
一、三象线45度的线为前后方向线,水平方向的线为左右方向的线,垂直方向的线为上下方向的线。以此原则绘制管道轴测图,请你试试。
如何画管道轴测图图
管道轴测图又称空视图,主要用于管道的预制、安装使用。
1. 图面表示
(1)管道轴测图按正等轴测投影绘制,管道的走向按方向标的规定。这个方向标的北(N)向与管道布置图上的方向标的北向应该一致。图中的文字,除规定的缩写词用英文字母外,其它用中文。
(2)管道轴测图的图侧附有材料表,对所选用的标准件的材料,应符合管道等级和材料选用表的规定。
(3)管道轴测图中的管道用粗实线绘制,法兰、阀门和承插焊螺纹连接的管件用中实线绘制,其它均用细实线表示。
(4)管道轴测图不必按比例绘制,但各种阀门、管件之间的比例要协调,它们在管段中的位置的相对比例也要协调。
(5)管道一律用单线表示。在管道的适当位置上画流向箭头。管道号和管径注在管道的上方,水平管道的标高“EL”注在管道的下方。不需注管道号和管径仅需注标高时,标高可注在管道的上方或下方。
(6)管道上的环焊缝以圆点表示。水平管段中的法兰画垂直短线表示,垂直走向的管段中的法兰一般以与邻近的水平走向的管段相平行的短线表示。
螺纹连接与承插焊连接均用一短线表示,在水平管段上此短线为垂直线,在垂直管段上,此此短线与邻近的水平走向的管段相平行。
(7)阀门的手轮用一短线表示,短线与管道平行。阀杆中心线按所设计的方向画出。
2.尺寸和方位的标注
(1)除标高以米计外,其余尺寸均以毫米为单位,只注数字,不注单位。垂直管道不注长度尺寸,而以水平管道的标高“EL”表示。
(2)标注水平管道的有关尺寸的尺寸线应与管道相平行。尺寸界线为垂直线。
水平管道要标注的尺寸有:从所定基准点到等径支管、管道改变走向处、图形的接续分界线的尺寸。基准点应尽可能与管道布置图上的一致,以便于校对。
标注从最邻近的主要基准点到各个独立的管道元件如孔板法兰、异径管、拆卸用的法兰、仪表接口、不等径支管的尺寸,这些尺寸不应注封闭尺寸。
管道上带法兰的阀门和管道元件要注出从主要基准点到阀门或管道元件的一个法兰面的距离。
管道上用法兰、对焊、承插焊、螺纹连接的阀门或其它独立的管道元件的位置是由管件与管件直接相接(FTF)的尺寸所决定时,不要注出它们的定位尺寸。
螺纹连接和承插焊连接的阀门,其定位尺寸在水平管道上应注到阀门中心线,在垂直管道上应注阀门中心线的标高“EL”。
(3)为标注管道尺寸的需要,应画出容器或设备的中心线(不需画外形),注出位号。若与标注尺寸无关时,可不画设备中心线。
为标注与容器或设备管口相连接的管道的尺寸,对水平管口应画出管口和它的中心线,在管口近旁注出管口符号,在中心线上方注出设备的位号,同时注出中心线的标高“EL”;对垂直管口应画出管口和它的中心线,注出设备位号和管口符号,再注出管口法兰面或端面的标高(EL)。
(4)要表示出管道穿过的墙、楼板、屋顶、平台。对墙应注出它与管道的尺寸关系;对楼板、屋顶、平台要注出它们各自的标高。

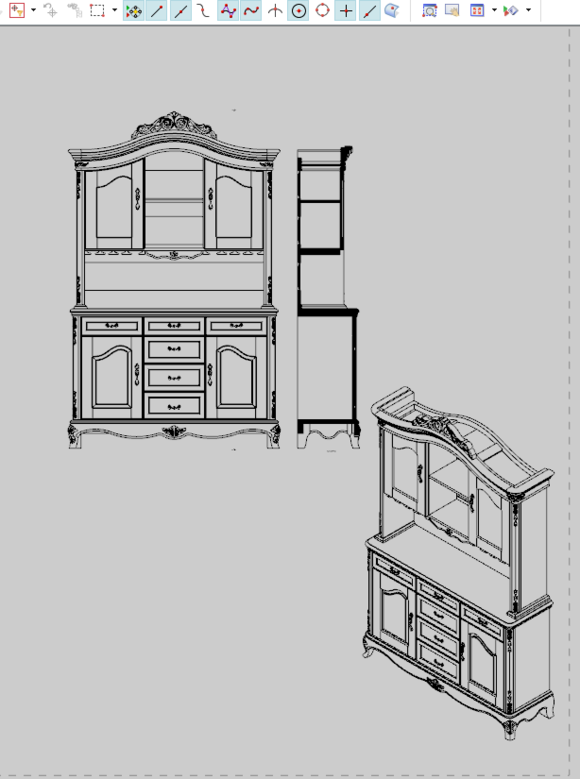

cad平面图如何生成轴测图
1.在cad2004中,选择菜单上的“视图”→“三维视图(3)”→“主视(F)”,然后按二维方法画出主视图;
2.同理,“视图”→“三维视图(3)”→“左视(L)”,按主视图的原点,画好左视图(此时主视图是一条线);
3.,“视图”→“三维视图(3)”→“俯视(T)”,按主视图的原点,画好俯视图(此时主视图和左视图是一条竖线和一条横线);
4.,“视图”→“三维视图(3)”→“西南等轴测”,即可生成轴测图

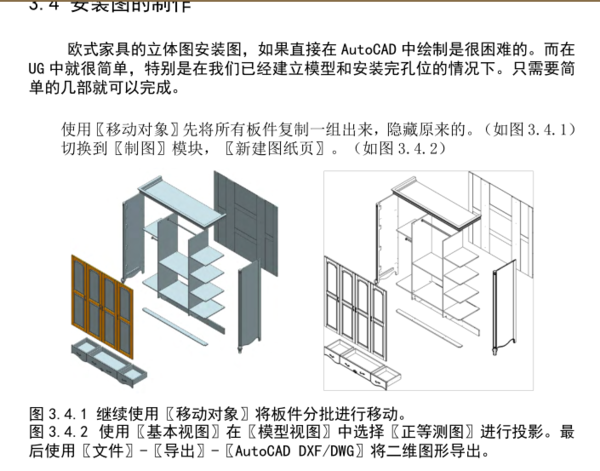

CAD中怎么把平面图变成轴测图
我知道三种方法!
第一种:贱人工具箱之类的CAD插件,可以将平面图变成透视的效果
第二种:将二维图进行旋转,变成三维混合二维的效果
第三种:直接三维建模
有没有用Bentley公司三维管道软件的朋友
随着计算机软硬件的快速发展,全真模拟的三维配管(工厂)设计软件也越来越被广大设计人员接受。三维制图更加直观方便观察,同时也可以更好的指导安装,更贴切生产需要,但是国内外多家公司都开发了三维配管软件,如何挑选一款最适合的三维配管软件呢?

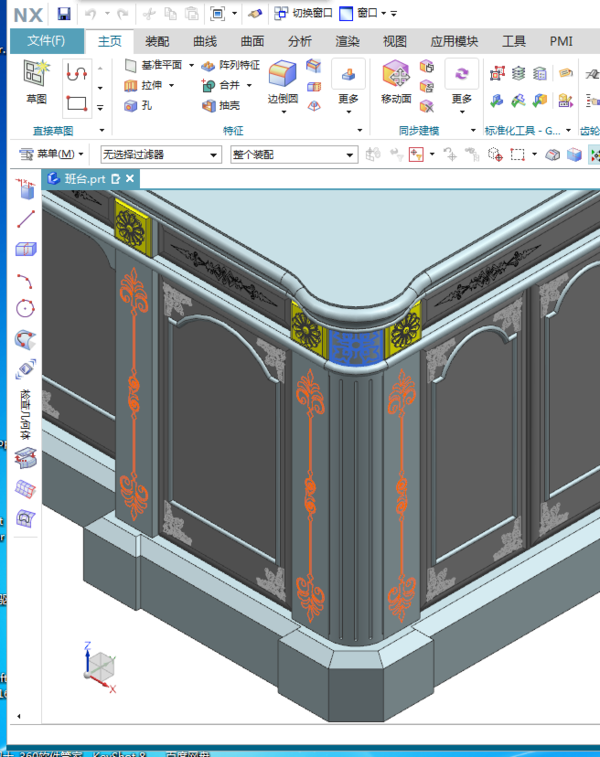

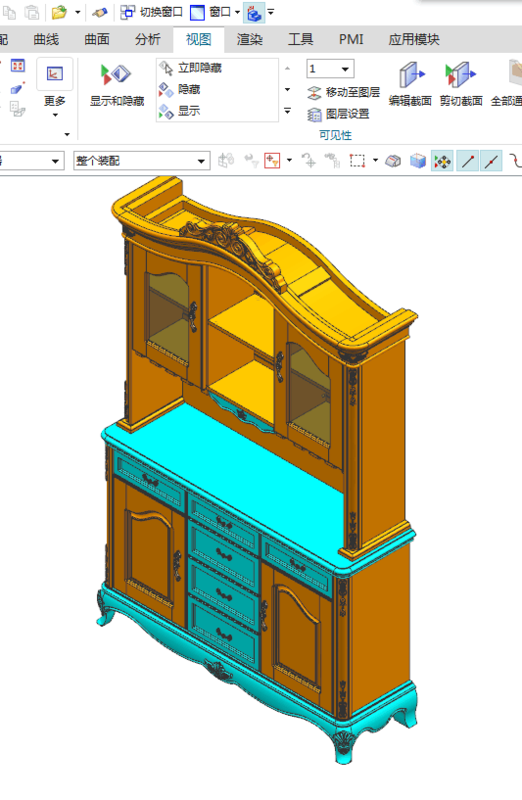

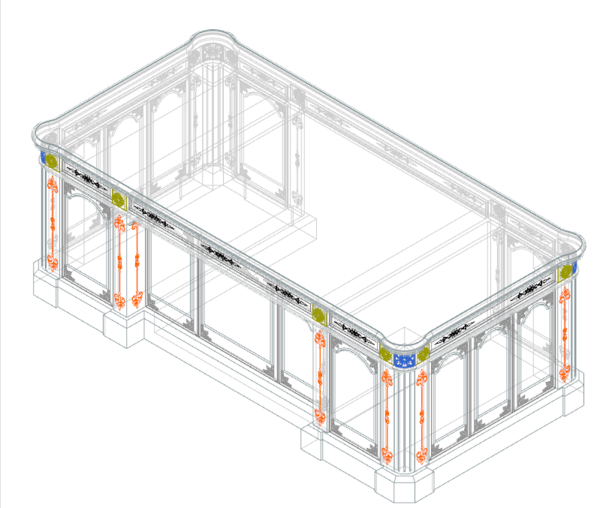

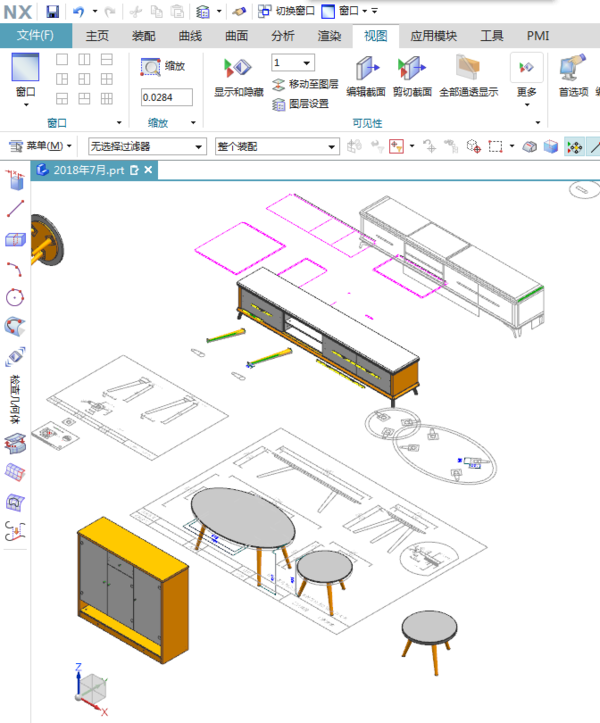

下面小七先给大家展示几张三维制图效果图供大家欣赏
关于三维配管软件优缺点的讨论从来没有停止过,目前也没有明确的定论。因为每款软件各有优劣,需要根据公司情况和项目特点具体选择,小七为大家简单对比,同时就目前国产三维软件进行详细介绍,希望能对大家选择有所帮助。
国外:AutoPLANT,PDS,PDMS,SmartPlant 3D、AutoCAD Plant 3D,CADWorx等。
国内:SPDA,PDSOFT等。
>>>>AutoPLANT和PDS:
两者都属于是老一代的三维配管软件了,AutoPLANT是Bentley公司出品的基于 AutoCAD 的管道设计和三维建模软件,2010年左右就停止更新了,依然保持在CAD2008的版本上,绝对的轻量级软件。优点是灵活稳定,缺点是界面老化。
而PDS是Intergraph的第一代三维配管软件,基于Microstation平台,红极一时,到现在市场占有率仍然很高,现在很多大型设计院使用,优点稳定老练,可以做大中型项目,缺点已无更新,界面和效果陈旧。
>>>>PDMS和SmartPlant 3D
PDMS和SmartPlant 3D是两个领军软件。Aveva公司的PDMS出来的也很早了,独立的数据库,独立的开发语言,一直保持更新,而且每个设计者在设计过程中都可以随时查看其它设计者正在干什么,同时元件信息全部可以存储在参数化的元件库中。PDMS能自动地在元件和各专业设计之间进行碰撞检查,从而在整体上保证设计结果的准确性,在全球拥有最广大的用户群和技术讨论社区,适合大中型项目,价格适中。
SmartPlant 3D是Intergraph公司最新一代的智能工厂设计系统,windows式的操作界面易于入门,商业数据库支撑保驾护航,加上它不菲的价格,真正的高大上首选。另外,SmartPlant有一整套系列产品和它自己的整合平台,如果想做整个公司或企业级别的数字化集成,可以好好考虑一下。
>>>>CADWorx和AutoCAD Plant 3D
目前中低端市场比较火的两款高性价比产品,都是基于CAD平台。前者的前身属于COADE,2010年被Intergraph收购其整套工厂解决方案,包括CⅡ,PVELite等软件,并将其打造为目前中低端市场最走俏的一套解决方案,弥补了他们的市场空白。P3D是Autodesk进军流程工厂行业的一款象征性产品,09年开始推出,11年12年的时候也曾经在中国风靡,但后来由于不稳定性和出图质量问题,加上CADWorx重整以后反扑市场等原因,逐渐力不从心。
(以上观点来源于网络,供大家参考讨论。)
国外软件发展较早也比较成熟,在国内占有很大的市场份额,但是除了价格较高,培训和升级费用也十分昂贵,国内不少软件公司深耕多年,异军突起,也获得了很好的口碑。
SPDA 2016
SPDA是上海派品软件有限公司自主研发的三维管道工程设计辅助系统。SPDA基于AutoDesk公司的AutoCAD平台。系统具有管道工程数据管理、P&ID工艺管道流程图绘制、创建完整的三维工厂模型(包括厂房、设备、平台、管道、支吊架、风管、电缆桥架等)、碰撞检查、各种材料汇总、各种平(剖)面布置图和轴测图(ISO)自动生成等功能,非常适合国内设计院进行管道工程方面的设计和应用。
25个主要模块,涉及配管专业所有出图
25 个主要模块,不仅涵盖了配管专业所有的设计及出图,还含有结构、管架、风管、桥架、仪表、管段图、三维漫游接口、应力分析接口及协同设计等功能,为不同专业设计人员的交流带来极大的方便,保证让工程设计做到最快、最优。
摒弃繁琐材料库,自动生成就是这么简单
由于采用了管道等级表绑定管道信息功能,不需要像国外软件那样建立非常繁琐的“材料库”,管道基本信息的建立非常方便,完整的管道信息根据对应的【管道等级】自动生成;
创建项目、设备方便
采用参数化可变设备,动态数据修改就能实现,支持cad复制、移动、删除等命令,适应各种需求。
可绑定等级和管线信息,管道创建方便; 多种定位方式,无须计算三维空间点; 对话框界面,方便选择; 管件可以随时添加和插入; 支持二维线自动转成三维管线; 支持多种特殊管件和安装形式; 支持实体碰撞检查功能; 支持三维中尺寸标注; 面向实体的操作菜单,易记易用; 支持AutoCAD复制、移动、删除等命令。
图表文件全面,可自动生成过程施工图
各部件结构各类文件都可生成,另外设备条件图、设备管道口方位图等过程施工图均可生产。
SPAD2016新增功能简述
1. 《 基础数据库 》
涵盖各个行业最新相关标准数据库;
管道等级表创建更加合理、更加简便;
网络版系统真正实现了数据库共享功能;
完善了法兰和配套紧固件的选用以及管件与管段不同属性等问题;
2. 《工艺管道和仪表流程图》
相应的菜单和命令更加完善,可以绘出精细的工艺管道和仪表流程图;
管口和设备都增加了属性,不仅图中的管线信息可以传递到三维模型中,图中的设备信息和管口信息也可以传递到三维建模中去,为以后的三维建模提供了相匹配的信息;
提高了【提取外部信息】命令功能,可以从任意非 SPDA 图像文件中导入流程图中的管道信息,不仅不再需要输入管道信息,而且保证了读入信息准确性。
新增了统计管件和管线规格的统计功能,只要完成流程图就能输出相应的综合材料表。
阀门和管件也都增加了属性(型号或标准号),可以生成管件信息完整的材料表。
3. 《 三维设备建模 》
参数化三维设备模块已经增加到 20 多个大类,超过 200 多个定型设备,自助设备增加到近 60 种左右。大类中包括塔器、搅拌器、立式容器、卧式容器、悬挂容器、箱式容器、球式容器、加热炉、换热器、分离器、起重机、输送泵、压缩机、真空泵、风机、清管器装置、轻纺设备、选矿设备、桥梁等。每个设备都配有对应的对话框和详细的图片,用户只要修改默认参数,就可以方便生成新的设备;每个自助设备对话框也可由用户方便地输入数据,可以和任意设备组合成各类外形的设备。
设备管口的绘制和编辑命令也有增加和改进,增加了管口刷新功能,可以批量修改管口,对泵的管口采用了预置法兰标准办法,当泵参数完成时,自动匹配管口的法兰标准。
4. 《 三维管道建模 》
改进了管道信息的建立和编辑,可同时对多条管线信息进行编辑;
解决了协同设计时管道信息的合成和统一问题;
新增了各种夹套管功能;
新增了非标弯头、非标三通和非标异径管功能;
5. 《 三维风管和电缆桥架建模 》
增加了三维通风管道的建模,并含有风管中的各种部件;主要有直管段通风管、法兰管段通风管、同心变径管、偏心变径管、弯头、矩形三通、插管式三通、圆形三通、百叶窗、方变圆接头、连接管、阀门等。
增加了三维电缆桥架的建模,并含有桥架中的各种部件,目前可以提供槽式桥架、梯级式桥架等系列的电缆桥架的三维参数化建模,采用中心定位和底边定位等多种定位方式进行建模,目前支持的主要构件有直管段、直通件、弯曲件、分支件、竖井、电缆沟等;
6. 《管道支吊架建模 》
改进了化工行业支吊架标准的建模功能,更加符合实际工程需要和建模合理性;
增加了石化行业常用的支吊架标准和通风管道行业常用的支吊架三维模型;
为了拓展应用范围,在对支吊架材料选用时,可以对原推荐材料进行适当调整,即可以更换支吊架的材料,以适应不同情况。
7. 《平面图和轴测图 》
改进了管道平面布置图自动成图后的效果,降低了人工编辑工作量;
新增了二维消隐工程图,解决了平面图自动剖切后,人工无需处理管线的重叠、交叉等问题(适合不密集管线);
轴测图新增了自动拆分复杂管线功能;
轴测图新增了工程空视图功能http://www.xiupin365.net/sitemap.xml?baiduzhi可以完成一张工程图显示任意条管线和设备。
轴测图完成了自动标注不遮挡功能,基本不需要人工编辑;
新增了【仪表位置图】功能,从管道平面图中自动生成仪表位置图;
8. 《其他》
新增了 CAESAR II 5.1 接口模块,从三维模型中直接可以生成 CII 文件;
新增了 NavisWork 接口模块,在 NavisWork 漫游中也可以查看实体信息;
新增了图表合成功能,多张图表可以合成在一张大图上;
图表的格式以及内容的标注已经按最新的行业要求输出;
新增了装置复制命令,该命令可以对局部设备和管线一起复制,并自动生成新的设备位号和新的管道代号。
新增了输出模型中的仪表信息报表,供其它软件进行分析,以便计算电缆和桥架分布图。
小七也和一位资深的三维管道设计前辈沟通,虽然软件可以大大设计出图的提供效率,但软件知识辅助设计,在大家熟练掌握软件的同时,务必不要忘记配管的本身,希望与大家共勉。
怎么用CAD画轴测图
在命令行中输入:DS 回车
点捕捉和栅格→捕捉类型→等轴测捕捉→确定。
回到绘图区域,按“F8”打开正交模式
在命令行中输入:L (直线命令,开始绘制)
你会看到方向受到限制,你可以按“F5”在三个面之间切换,试下就知道了
