基本步骤如下:
1.执行“绘图/绘图网格/在屏幕上显示网格(注意数据设置)/确定”命令,使页面上显示绘图网格;
2.用“绘图”工具栏上的“箭头”画坐标轴,画时按住Shift键,保证画出的线水平、垂直;
3.用“直线”或“椭圆”画坐标轴上的刻度;
4.用“本框”制作数轴上数据标识;
5.把直线、刻度、数据标识同时选中并右击,执行“组合/组合”命令,把所有图形组合起来成为一个完整的平面直角坐标系,便于整体移动摆放。
6.用“椭圆”制作坐标点(画时按住Shift键)、用“直线”画点向坐标轴引的垂线、用“文本框”制作点的坐标。
7.用“绘图”工具栏上的“自选图形”制作函数图形。
如何在word或者Excel里面画坐标系
在excel
a列输入x坐标
b列输入y坐标
选中ab列数据
点插入-图表-xy散点图
怎样在word中画坐标系
在PPT2007或Word2007中绘制数轴,可按下面步骤:
1、按shift键绘制出两条箭头作为坐标轴直线。
2、绘制直线上的单位长度刻度。插入一条竖直的短线段,复制出多条,然后把它们横向排列,按shift键分别选中这些短线段——格式——排列——对齐——上下居中、横向分布,再把它们组合一起,复制出一个组合体,把其中一个组合体旋转90°,分别放在两条箭头上作为横轴和纵轴的刻度,最后全选图形解除组合。
3、添加坐标轴上的数字。插入——文本框——横向(Word中绘制文本框,最后将文本框设置成填充无颜色、线条无颜色),依次输入-3、-2、-1、0、1、2……,用空格调整间距,然后放在横轴的下方。插入——文本框——横向,依次输入3、2、1、-1、-2、-3……,输入一个数字按一次回车键,把文本框放在纵轴的右侧,然后选中文本框在“段落”中调整行间距即可。
怎样在word中画坐标系
基本步骤如下:
1.执行“绘图/绘图网格/在屏幕上显示网格(注意数据设置)/确定”命令,使页面上显示绘图网格;
2.用“绘图”工具栏上的“箭头”画坐标轴,画时按住Shift键,保证画出的线水平、垂直;
3.用“直线”或“椭圆”画坐标轴上的刻度;
4.用“本框”制作数轴上数据标识;
5.把直线、刻度、数据标识同时选中并右击,执行“组合/组合”命令,把所有图形组合起来成为一个完整的平面直角坐标系,便于整体移动摆放。
6.用“椭圆”制作坐标点(画时按住Shift键)、用“直线”画点向坐标轴引的垂线、用“文本框”制作点的坐标。
7.用“绘图”工具栏上的“自选图形”制作函数图形。
求在word中画直角坐标系的操作方法
1、打开word==》调出“绘图”工具栏,如果没有,在格式工具栏或菜单工具栏处单击鼠标右键,勾选“绘图”,在word的状态栏上边会出现“绘图”工具栏,
2、开始绘图,选中“箭头”工具,按住shift画一条水平向右的带箭头的线,作为x轴,再用同样的方法画一条竖直向上的带箭头的线,作为y轴,
3、标记坐标轴和原点,点击“文本框”工具,在空白处画一个文本框,输入“x”,再设置文本框无色填充,无色线条,用鼠标把文本框移到刚才x轴的箭头处,选中文本框,再按住ctrl键,拖动文本框,就可以复制一个文本框,将x改为y,并将该文本框移到竖直的箭头处,表示y轴,用同样的方法标记坐标原点O。
4、画直线x=3和y=2。选中“直线”工具(在刚才箭头的左边),按住shift,画一条水平直线,再将该直线移到x轴上方,标记该线与y轴的交点为3,同样的操作画一条竖直线,将该直线移到y轴的右边,距离y轴比刚才那条线距离x轴略微小些,标记该交点为2,大功告成。
如何在word中画直角坐标系?
1、打开word==》调出“绘图”工具栏,如果没有,在格式工具栏或菜单工具栏处单击鼠标右键,勾选“绘图”,在word的状态栏上边会出现“绘图”工具栏,
2、开始绘图,选中“箭头”工具,按住shift画一条水平向右的带箭头的线,作为x轴,再用同样的方法画一条竖直向上的带箭头的线,作为y轴,
3、标记坐标轴和原点,点击“文本框”工具,在空白处画一个文本框,输入“x”,再设置文本框无色填充,无色线条,用鼠标把文本框移到刚才x轴的箭头处,选中文本框,再按住ctrl键,拖动文本框,就可以复制一个文本框,将x改为y,并将该文本框移到竖直的箭头处,表示y轴,用同样的方法标记坐标原点O。
4、画直线x=3和y=2。选中“直线”工具(在刚才箭头的左边),按住shift,画一条水平直线,再将该直线移到x轴上方,标记该线与y轴的交点为3,同样的操作画一条竖直线,将该直线移到y轴的右边,距离y轴比刚才那条线距离x轴略微小些,标记该交点为2,大功告成。
怎样在Word中画坐标图在
在word直接画坐标非常麻烦,毕竟word并不是画图工具,它的优势在于文字处理方面而不是图像处理方面,要画坐标,Office家族里已经有Visio 组件了,它跟word、Excel、PowerPoint一样同属于Office家族的一员。Visio的优势在于制作软件开发方面的系统流程图,当然也可以制作简单的坐标系,制作完之后可以复制粘贴到Word。
如果一定要用word画坐标图,只能用绘图工具实现,操作如下:

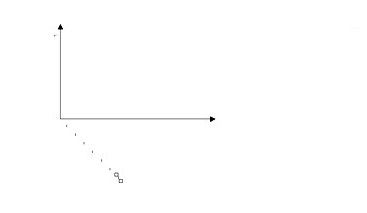

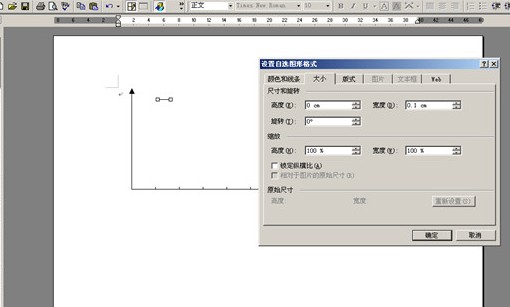

1、绘图工具栏打开后,选“箭头”,用它横着拖出一条带箭头(它的形状、大小均可以在“设置图形格式”里面更改)的直线,要想拖得很直,拖动同时按住shift键。
向左转|向右转
2、用同样的方法拖出一条带箭头的竖线。
向左转|向右转
3、将两条线同时选中,点击绘图工具栏最左边的“绘图”按钮,分别使用“对齐与分布”中的“左对齐”、“底端对齐”将它俩的位置调整好。如果觉得大小合适,就在此时将它们“组合”起来。
向左转|向右转
4、用绘图中的“直线”拖出一条短竖线,觉得长短、粗细、颜色合适就复制若干个,再将它们全部选中,用刚才的方法将它们底端对齐而且“横向分布”。此时,横坐标上的刻度就初具雏形了,将它们组合,再选中刚才已经组合的坐标再将它们底端对齐,调整位置。
向左转|向右转
怎样在word里画平面直角坐标系?
在word中画平面直角坐标系挺困难,而且画的东西也不是那么回事情。建议使用几何画板这个软件绘制坐标系,绘制后,拷贝到word中。如果对几何画板感兴趣或是坐标系比较少,可以QQ代劳。QQ1809097030.
