一般都是复制--选择性粘贴
你也可以参考下面的:
一、CAD图形或表格复制到WORD、EXCEL的步骤
1、更改CAD系统变量WMFBKGND值为OFF,使CAD背景为透明,
如果想让复制的图形是黑白的,可以在图层管理器里面把图层颜色改为白色(7号);
2、选择需要复制的图形,用“复制”工具进行复制;
3、切换到WORD或EXCEL,激活需要粘贴的区域,然后选择“编辑”—“粘贴”;
4、粘贴最初的效果如下图;
5、利用“图片裁剪”把图形空白区域剪掉,然后用拖对角的方法把图形缩放到合适的大小;
6、裁剪和缩放后的效果如下图;
7、如图形需要修改,可按下图的方法回到CAD进行修改即可;
复制到EXCEL的方法也同上。
二、WORD、EXCEL图形或表格复制到CAD的步骤
1、选择需要复制的图形或表格,用“复制”工具进行复制;
2、切换到CAD程序,然后选择“编辑”—“选择性粘贴”;
3、选择粘贴为“AutoCAD图元”,这样做的目的是粘贴后可以在CAD里编辑;
4、选择粘贴插入点,粘贴后效果如下图;
5、粘贴后的线条或文字可以在CAD直接编辑,如下图;
CAD到Office补充几点:CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。
1、线条宽度——建议采用多段线设定线条宽度,因为线宽粘贴后宽度只有宽窄两种,不美观;
2、比例问题——如果有可能,尽量采用1:1绘制,这里的1:1是打印比例,也就是需要打印为10mm的,
就绘制成10个图形单位,这样既可以控制出图比例,又可以控制线条宽度;
3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制,2004、2005、2006直接复制就行了,无需修改背景颜色
怎么将word文档转换为 CAD
将word文档转换为 CAD方法:
1、选择需要复制的图形或表格,用“复制”工具进行复制;
2、切换到CAD程序,然后选择“编辑”—“选择性粘贴”;
3、选择粘贴为“AutoCAD图元”,这样做的目的是粘贴后可以在CAD里编辑;
4、选择粘贴插入点;
5、粘贴后的线条或文字可以在CAD直接编辑
怎么把CAD转化成WORD文档?
怎么把CAD转化成WORD文档?其实在大部分CAD编辑软件中,我们都可以将CAD保存成PDF、图片或是其他版本。但是却没有转换成Word格式的功能,那么如果我们想要将CAD图纸转换成Word,该如何做呢?具体操作方法如下:

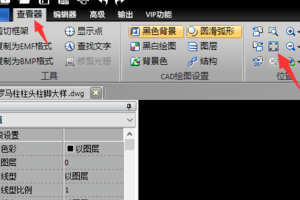

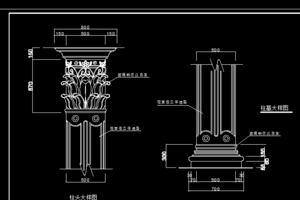

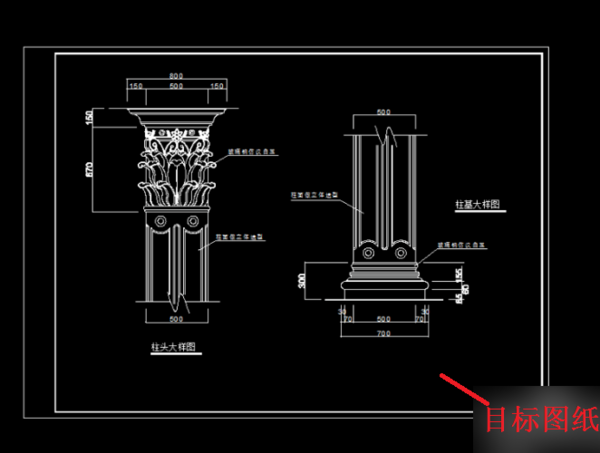

使用CAD编辑器打开需要转换的CAD图纸,在查看器界面,选择适应窗口,把CAD图纸放大到当前窗口的最大化。

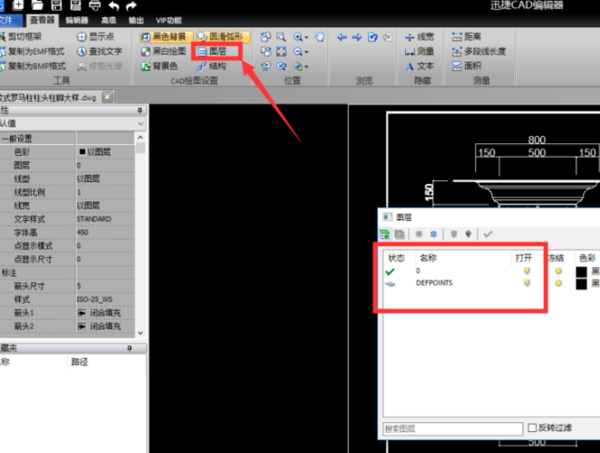

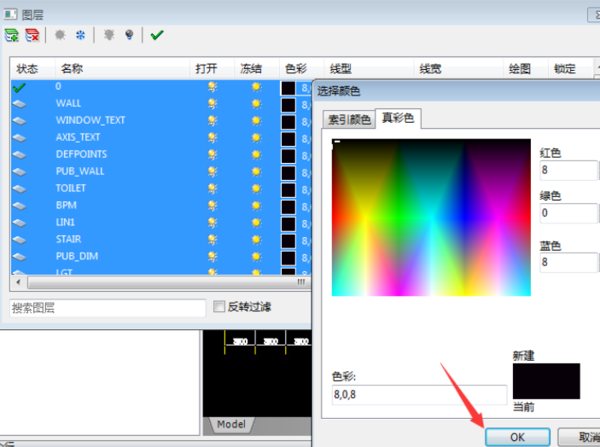

在CAD绘图设置功能区中,选择【图层】,打开图层设置窗口。

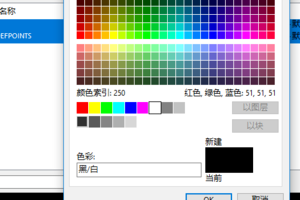

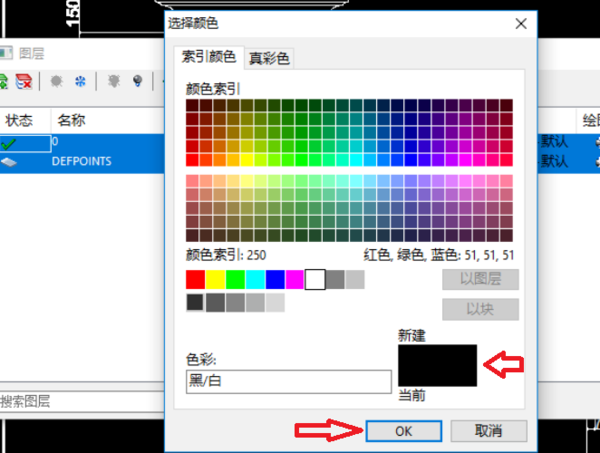

选择第一个图层,按住shift键,点击最后一个图层,全选,然后将图层改成黑色,点击OK。(颜色设置可按照自己需求更改)

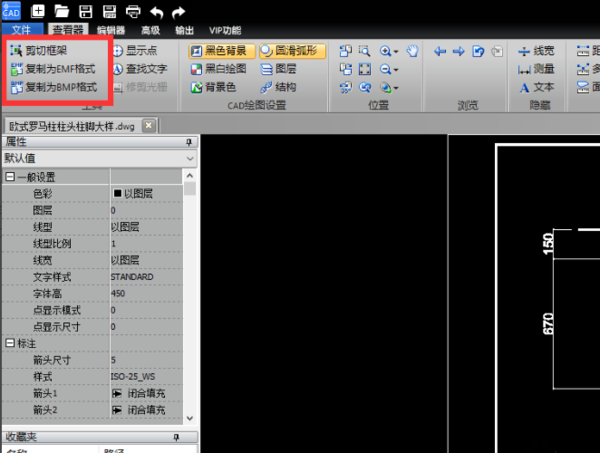

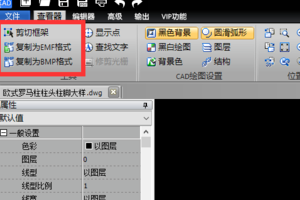

移动鼠标全选,也可以按快捷键Ctrl+A全选,接着在工具栏中找到三个复制软功能:
剪切框架:切片,在绘图中标记处一个矩形区域用于复制、打印和保存。
复制为EMF格式:以EMF格式在当前比例下复制整个激活表单的图像到剪切板。
复制为BMP格式:以BMP格式在当前比例下复制整个激活表单的图像到剪切板。

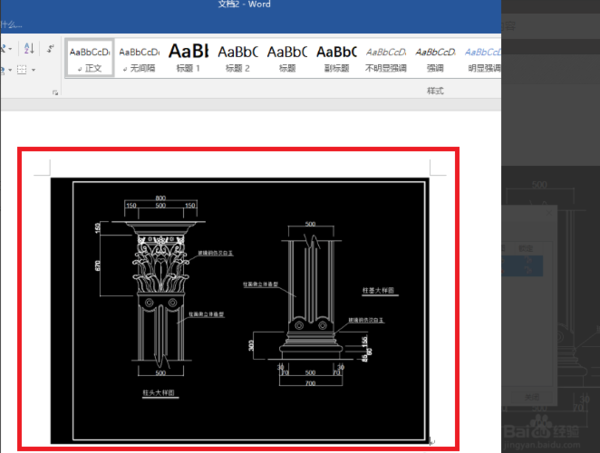

选择复制后,打开Word文档,然后将被复制的CAD图纸粘贴到Word文件中即可。
如何把CAD文件转换成WORD文件??

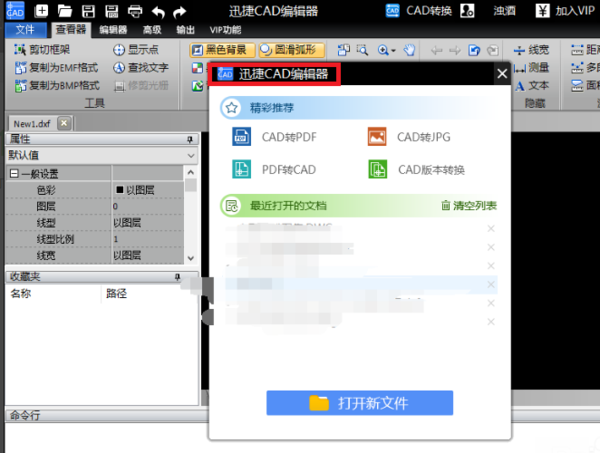

1、打开您电脑上面的CAD编辑器进入首页面!

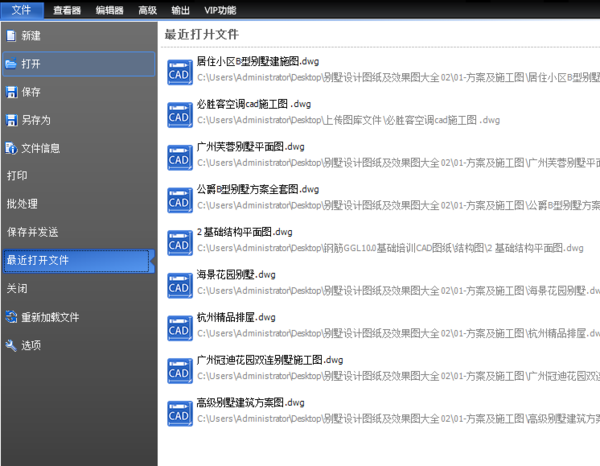

2、选择导入您想转换的文件并进行图纸的打开!
3、接着选择上方属性栏中的查看器然后并点击最大化的图标将图片放到最大!

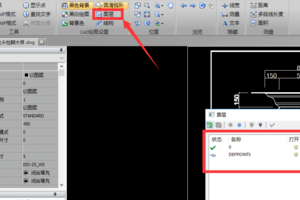

4、在CAD绘图设置功能区中,选择图层选项,打开图层设置窗口!
5、选择第一个图层,按住Shift键,单击最后一个图层,选择全部,然后将图层更改为黑色,然后单击确定!
6、移动鼠标以选择属性栏中的所有三个复制软功能。
word怎么转化为cad
1、选择需要复制的图形或表格,用“复制”工具进行复制;
2、切换到CAD程序,然后选择“编辑”—“选择性粘贴”;
3、选择粘贴为“AutoCAD图元”,这样做的目的是粘贴后可以在CAD里编辑;
4、选择粘贴插入点;
5、粘贴后的线条或文字可以在CAD直接编辑;
CAD到Office补充几点:CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。
1、线条宽度——建议采用多段线设定线条宽度,因为线宽粘贴后宽度只有宽窄两种,不美观;
2、比例问题——如果有可能,尽量采用1:1绘制,这里的1:1是打印比例,也就是需要打印为10mm的,
就绘制成10个图形单位,这样既可以控制出图比例,又可以控制线条宽度;
3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制,2004、2005、2006直接复制就行了,无需修改背景颜色。
怎么把cad图转换成word文档
在CAD编辑软件中对图纸进行复制,然后再将图纸粘贴至word中。这样即可实现把cad图转换成word文档,具体操作请参照以下步骤。

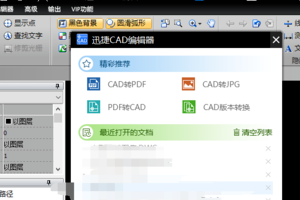

1、在电脑上打开CAD编辑器软件,然后进入软件的首页面。
2、然后在CAD编辑器中选择并导入需要转换的图纸文件。

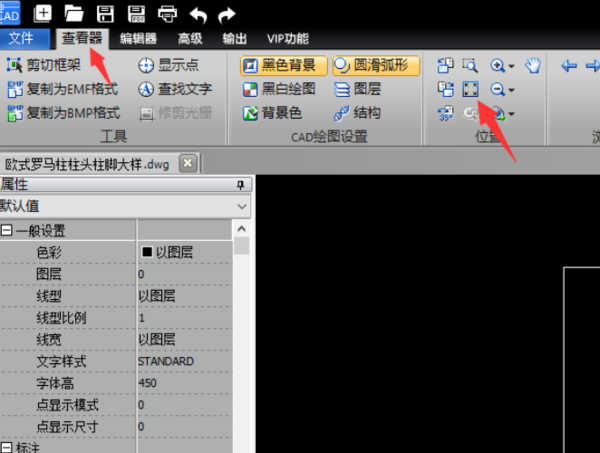

3、接着点击软件上方属性栏中查看器区域的“最大化”选项的图标,从而将图纸放大到最大。

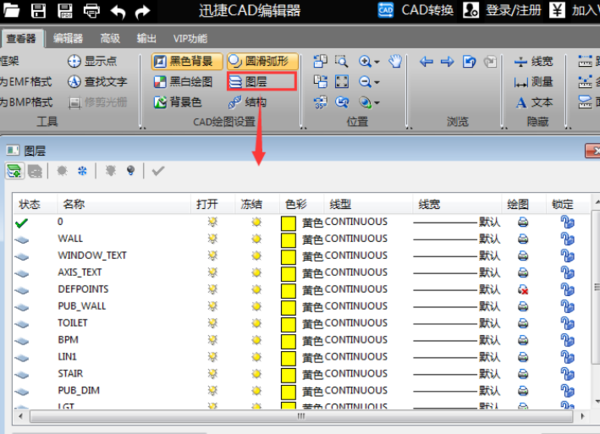

4、然后在CAD绘图设置功能区中选择图层选项,打开图层设置窗口。
5、选择第一个图层,按住shift键,点击最后一个图层,全选,然后将图层改成黑色,然后点击OK即可。

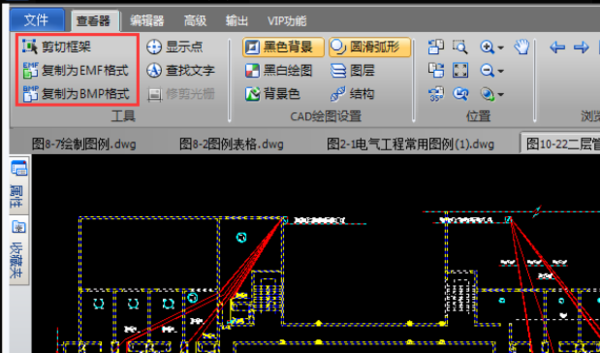

6、在软件的属性栏中找到三个复制软功能。

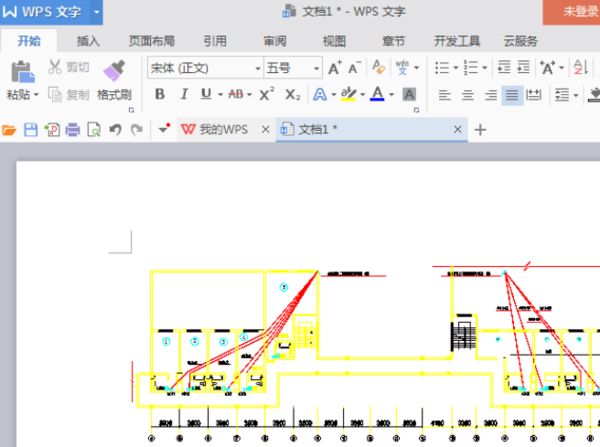

7、选择复制后,打开Word文档,然后将被复制的CAD图纸粘贴到Word文件中保存即可。完成以上设置后,即可把cad图转换成word文档。
WORD文档如何转换成CAD格式?
我想问一下是word文档里面是什么内容?是图片、文字还是表格或者什么的,不同的东西方法是不一样的。如果是文字或者是表格,你直接复制到CAD就可以,。如果是图片,基本上word的图片都是标量图,你可以把这个图片右键另存为图片。然后把这个图片通过光栅形式插入到CAD中。按照你得需要选择矢量化或者不矢量化。你还可以直接把word输出图片,然后光栅。即便你使用的是2003版本的,也可以实现的。
WORD文档里是一份使用说明书,有文件有画的机械图
word里面的机械图肯定是标量图,你点击选择图片,然后另存为图片。就会生成一个单一的机械图的图片文件。你可以把这个图片文件通过CAD里面插入光栅图像的方式加入CAD,但是这个图片在CAD里面还是不能编辑,你要是想编辑就只有先把这个图片矢量化。可以用软件,也可以手工。手工说白了就是照着一点一点自己画。用软件矢量化比较费劲,你要有矢量化软件,而且还要会用。软件一般都是挺贵的,而且软件矢量化之后可能格式CAD不能直接用,还涉及到格式转换。越来越麻烦。建议你要是图不是太大,还是手工画吧,也可以找制图社画,不是太贵。文字就好办了,直接从word里面复制,然后在CAD里面建一个多行文字,粘贴进去就好了。如果不需要处理图片,直接光栅进去就好了。可是感觉这样跟在word里面一样了,感觉你还是想处理一下图片。
如何将WORD文档转换成CAD
将word文档转换为 CAD方法:
1、选择需要复制的图形或表格,用“复制”工具进行复制;
2、切换到CAD程序,然后选择“编辑”—“选择性粘贴”;
3、选择粘贴为“AutoCAD图元”,这样做的目的是粘贴后可以在CAD里编辑;
4、选择粘贴插入点;
5、粘贴后的线条或文字可以在CAD直接编辑
