现在画PCB的软件很多,你要根据你的需求来选择;
1、国内用的比较多的是protel,protel 99se,protel DXP,Altium,这些都是一个公司发展,不断升级的软件;当前版本是Altium Designer 9.1 比较简单,设计比较随意,但是做复杂的PCB就力不从心了。
2、Cadende spb 这是Cadence的软件,当前版本是Cadence SPB 16.3;其中的ORCAD原理图设计是国际标准;其中PCB设计、仿真很全,用起来比protel复杂,主要是要求、设置复杂;但是为设计做好了规定,所以设计起来事半功倍,比protel就明显强大。
3、Mentor 公司的BORDSTATIONG 和EE,其中BOARDSTATION由于只适用于UNIX系统,不是为PC机设计,所以使用的人较少;当前Mentor EE版本为Mentor EE 7.9和Cadence spb 属于同级别的PCB设计软件,它有些地方比cadence spb 差,它的强项是拉线、飞线,人称飞线王。
4、当然还有日本的两大PCB软件,也很不错,但是在国内使用很少。
5、还有一个EAGLE Layout 这是欧洲使用最广泛的PCB设计软件。
上述所说PCB设计软件,用的比较多的,Cadence spb 和Mentor EE 是里面当之无愧的王者。
如果是初学设计PCB我觉得Cadence spb 比较好,它可以给设计者养成一个良好的设计习惯,而且能保证良好的设计质量。
PCB设计常用软件哪个好
目前主流的就 三大PCB设计软件,目前不主流的就不提了。
1、Altium Designer 下简称AD 。可以说是 PROTEL 的升级版。
2、PADS
3、Cadence allegro
Protel99 就不要提了。那已经是古董了。没法画复杂的板子。
除了这3个软件以外,还有很多软件,如Cadstar ,CR5000,PCAD,Mentor EE,Mentor WG,Mentor en ,PADS专业版 等大把软件,而且这些软件有的功能也非常强悍,比上面说的3大软件功能强大的都有。但是市场占有率不高,这里就不说了。目前市场占有率不高,目前你学他意义不大,对一个初学者,学了估计也难找工作。没什么公司用。
所以我们主要讨论一下这3大软件。
1、AD软件分析
AD(包括PROTEL99) 这个软件的市场定位是一些简单的板子,比如单片机类,简单的工业类,一些相对简单的板子,用这个软件比较多。相对是偏低端产品设计。大部分都是简单的板子。大部分用这个软件的公司产品都是相对偏简单的。一般都是 2层 4层为主。在中国市场上,内地城市使用的比较多,发达城市比较少用。基本上可以说在发达城市,这个使用这个软件,找工作都不好找。但是这个软件,在内地城市使用的占有率很高。这个软件在内地城市为什么这么高,我个人认为主要是因为这个软件在学校里面的推广做得比较好,因为每个读电子或者机电相关专业的学生在学校里面就有教这个,或者有要求去学这个。所以目前还在用这个软件的工程师,我可以肯定的是超过 80%是因为在学校里面用的,出社会后就继续用了。所以可以说这个软件如果没有中国大学生这一部分的市场,这个软件应该在中国市场上估计就非常少见了。
2、PADS软件分析
PADS的前身是 POWER PCB ,这个软件界面菜单很少,上手不难。我估计也是这一点能得到了市场的认可。特别是消费类电子产品市场占有率非常高,早期都可以说在消费类产品里面差不多是垄断的地位,比如从早期的 VCD,DVD,MP3 ,MP4,U盘,液晶电视,到现在的平板电脑,行车记录仪,车载电子产品,导航仪,数字机顶盒,安卓智能电视盒、手机等都是绝对的市场占有率。特别是手机PCB设计,PADS软件几乎占了垄断的优势。 在整个消费类电子产品里面,几乎PADS都占了大头。特别是前几年的市场占有率更是绝对的高。这几年因为allegro 这个软件慢慢的起来了。PADS占有率感觉有所下降的趋势。 但是目前在沿海发达城市里面,PADS还是占主流市场,特别是深圳大部分公司还是用PADS ,其次是allegro 。PADS找工作在深圳很容易。
3、allegro软件分析
Cadence allegro 这个软件的优势是功能强大,缺点是不好学,不容易上手。所以这个软件 在10年前或者说7 8年前,市场占有率都还比较低,一般只有大公司用,特别是做电脑主板的公司用,因为这个软件功能强大,画大型板子有优势。如电脑主板,大型工控板,服务器主板,等大型板子,他的效率和优势非常明显。所以他的市场目前主要还是在电脑主板,大型工控板,服务器主板,等这些大型板子上,以及现在一些平板电脑,手机板也会有少量公司用。和大公司在用。长远角度来讲allegro市场前景比较大。
学习软件结论:想要画简单的板子,就学AD 。想要画消费类电子产品就学PADS 。想要画大型板子就学allegro 。 如果学PADS 和allegro 以后你基本上也都是在沿海等发达城市工作,内地城市没这么好找工作。 如果学AD ,主要就是内地工作,沿海城市用的不多。。。 当然这个是相对比例而已,就好比深圳用PADS非常多,但是也还是有公司用AD ,只是说非常少而已。
另外比如你想要学AD 就不要想着去画消费类产品,比如你学AD去画 行车记录仪,有P用了,用AD软件想去找个画行车记录仪的工作,根本就找不到,根本就没有做行车记录仪的公司用AD这个软件画板,谁要你。做平板电脑,做液晶电视,做手机,等这些产品也是如此,学AD 想要画这种产品,你非常难找工作或者说根本就找不到这类的工作。这类也许会有人反驳,我现在就是用AD 画平板啊,现在用AD画平板也没错,或者用AD 画手机也没错,但是你去看看整个市场上用的有多少? 但是不管怎么少人用,应该也还是有个别公司再用,用的公司不多,对一个刚学的新手来说,更是难找工作。
工资方面,用不同的软件,画不同的板子,工资差很远的都有。比如现在有一些内地城市画板,3K多的都有。 有一些地方拿 2W多的也有,这个具体还是要看你画什么板来定。 板子差不多的话,个人感觉用ALLEGRO 的工资稍微比PADS的高一点点,这是我个人根据身边很多朋友的收入来看觉得的。个人看法。
学习主要还是为了工作,所以学习就应该学到合适的东西,比如学AD 也就应该学画一些简单的板子和工业类相对简单的板子就差不多了,再复杂的板子,也少公司用AD 。 学PADS ,你想要学画电脑主板,或者大型工控主板,也也没什么P用,学了也找不到工作。基本没有公司用PADS画电脑主板。 学allegro 你想要画液晶电视或者行车记录仪,那也没什么P用,用allegro 想找个画液晶电视,行车记录仪的工作也是找不到,根本没公司用。。
下面我们来讨论一下目前就业问题,和定位。
就业,这是每一个想要进入这个行业都关注的问题,也就是说我学这个PCB设计软件后。能不能找到工作,如果不能找到工作那就是白学了。这些软件目前在中国城市分工,感觉还是有区域划分,比如大部分内地城市都是AD (PROTEL)占有率比较高,
1、如果你想要在内地城市工作,画一些简单的 2层,4层板,那我建议你学AD 软件,内地城市用这个软件找工作比较容易,但是由于用这个软件的公司板子一般都是比较简单的,所以工资一般不高。
2、如果你想要在沿海城市,特别是想要在深圳工作,想要画这种消费类产品的话,建议学PADS ,这个软件容易上手,而且深圳找工作非常容易。用的公司很多。
3、如果你想画大型产品板子,建议学allegro 。这软件目前市场占有率挺高,特别是在大型板子里面占有绝对的优势。
学习PCB设计,大部分人都是为了工作,学完后,能找到一份好工作,这是每个人的期望。所以想要学哪个设计软件,要自己定位好,因为这个有好几个影响的因素,比如你以后想在哪个城市工作, 主要想设计什么产品。
上面在是我个人对这几个软件的见解。
怎么才能知道我所在的城市用哪个PCB设计软件?
老吴给你一个建议,去调查一下就知道了。调查不难。
方法是:你到一些招聘网站上,看你所在的城市,大部分招这方面职位的,都要求用哪个软件。这样你就知道你在的城市用哪个软件比较多了。
有一些公司招聘信息会这么写,要求精通PADS9.5 ,熟练allegro ,PROTEL 等设计软件。 看到这种信息其实马上就能知道这个公司主要用哪个设计软件,按照人的心理学来讲,一般都是写在第一个的就是常用的。 或者要求精通的那个就是他们主要使用的。所以你找100个招聘信息下来,统计一下。就能知道你所在的城市 主要用哪个软件了。这个软件占的份额大概有多少也就知道了。
也许这不是绝对准确,但是也是非常接近市场数据。。
软件只是一个工具,其实用哪个软件都无所谓,如果你自己是老板,或者公司用什么软件你可以说了算的,那你学哪个软件问题都不大。但是如果你是为了找工作方便的。那还是要看哪个软件用的公司多。才好找工作。
以上只是老吴个人见解,上面分析的都是使用率都是大概率的,就好比这个富人区,也一样有穷人,这个贫困县也一样有富豪。只是说这个概率多少而已。
如果你有不同的看法,希望大家都发表出来,这样可以给准备进入这个行业的新人做一个参考。免得走一些冤枉路。
做pcb最好的软件是什么
protel 99 版本比较老,但当前一些的工程师都用的是这个版本(那时候只有这个),protel 2004是近来的新版本,新添了好多功能,很好用。最新推出的Altium Designer Winter 09,是Protel的最新版本,现在好像有破解版了,不过提倡用先用04版本。
画PCB电路板有哪些软件
1 protel 常用版本protel99se、protel DXP2004、Altium Designer 6、Altium Designer Winter 09
2 Power PCB
3 PADS
4 Cadence
5 ALLEGRO
后几个比较专业前几个比较易学。
现在Proteus、Multisim等仿真软件也集成PCB功能了,不过基本没人用
画PCB图用哪个软件好?
在CAXA平台上画PCB版图,鼠标拖动摆放元件,鼠标画线,填色[铺铜].不能自动布线,不能仿真,适宜初学者及英文基础差者.CAXA老技术人员一学就会.CAXA软件中无PCB元件库,自制亦不难.
pcb绘图有哪些软件
pcb绘图软件有:
1.Protel
在国内PROTEL软件较易买到,有关PROTEL软件和使用说明的书也有很多,这为它的普及提供了基础。想更多地了解PROTEL的软件功能或者下载PROTEL99的试用版,可以在INTERNET上。
2.OrCAD
ORCAD Capture (以下以Capture代称)是一款基于Windows 操作环境下的电路设计工具。利用Capture软件,能够实现绘制电路原理图以及为制作PCB和可编程的逻辑设计提供连续性的仿真信息。
3.PowerPCB
PowerPCB,前身叫PadsPCB,现在也改回叫PadsPCB,是一款用于设计及制作印制电路板底片的软件,与Power Logic配合使用,支援多款电子零件,如电阻、电容、多款IC chip等。PowerPCB与PSpice不同,后者可模拟线路特性,而前者则不能。
4.pads
PADS是一款制作PCB板的软件。PADS包括PADS Logic、PADS Layout和PADS Router。

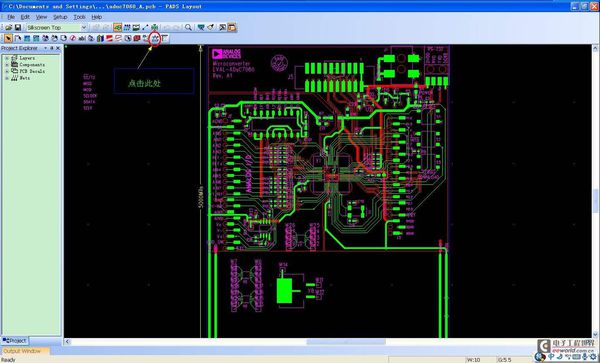

PADSLayout(PowerPCB)提供了与其他PCB设计软件、CAM加工软件、机械设计软件的接口(如下图所示),方便了不同设计环境下的数据转换和传递工作。
5.Cadence
Cadence Allegro系统互连平台能够跨集成电路、封装和PCB协同设计高性能互连。应用平台的协同设计方法,工程师可以迅速优化I/O缓冲器之间和跨集成电路、封装和PCB的系统互联。
该方法能避免硬件返工并降低硬件成本和缩短设计周期。约束驱动的Allegro流程包括高级功能用于设计捕捉、信号完整性和物理实现。由于它还得到Cadence Encounter与Virtuoso平台的支持,Allegro协同设计方法使得高效的设计链协同成为现实。
参考资料来源:百度百科-PROTEL
参考资料来源:百度百科-OrCAD
参考资料来源:百度百科-powerpcb
参考资料来源:百度百科-pads
参考资料来源:百度百科-Cadence
画pcb板用什么软件
原理图设计软件:会ORCAD就可以了,支持的Netlist超多,基本是业界标准。
PCB Layout 软件
1、Altium公司 Protel Altium Designer 10 P—CAD 2006
Protel是国内低端设计的主流,国外基本没人用。简单易学,适合初学者,容易上手;占用系统资源相对较小,对付简单PCB比较好用。
2、MentorGraphics公司 PADS 9.3 Mentor WG 2004
PADS软件是MentorGraphics公司的电路原理图和PCB设计工具软件,是该公司面向低端市场的产品
3、Cadence公司 OrCAD品牌 Allegro SPB
OrCAD品牌涵盖原理图工具OrCAD Capture/Capture CIS(含有元件库管理之功能),原理图仿真工具PSpice(PSpiceAD、PSpiceAA),PCB Layout工具 OrCAD
Allegro SPB品牌涵盖原理图工具Design Entry CIS(与OrCAD Capture CIS完全相同),
4、 EasyEDA(https://easyeda.com/)
EasyEDA作为一个在线设计工具,可以在web上设计PCB,在web上仿真,很大程度上兼容了Altium Designer的使用习惯,这样新用户上手比较快,不过作为在线设计软件,有些细节还是需要改进的。
PCB LAYOUT工作要会哪些软件?初学者应该从哪些软件入手?
业内常用软件:
Cadence Allegro
MentorGraphics PADS
MentorGraphics WG,EN
Altium designer
Zuken CR
还要懂得电路基础知识,电路图原理分析,常用元器件的性能和作用,能读得懂Rule做设定。
Altium designer 比较容易上手
