工具/材料:DrawingCombiner软件,CAD软件、CAD文件

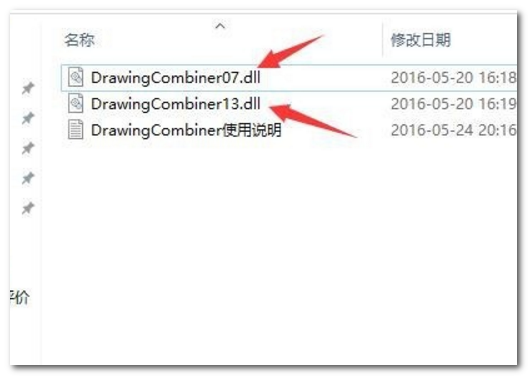

1、首先,需要下载软件DrawingCombiner,百度上都能找到,下载下来的文件夹里面可以看到有以下两个文件夹:“DrawingCombiner07.dll”和“DrawingCombiner13.dll”文件。

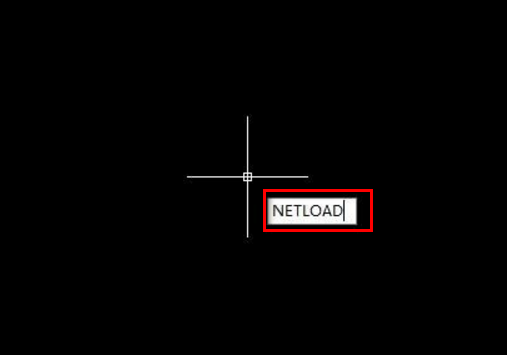

2、打开cad,在cad中输入NETLOAD命令。

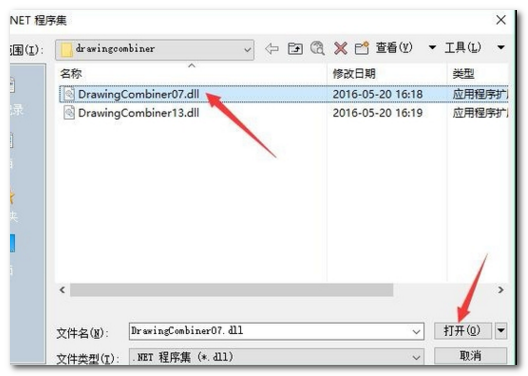

3、找到下载的文件选择“DrawingCombiner07.dll”并点击打开。

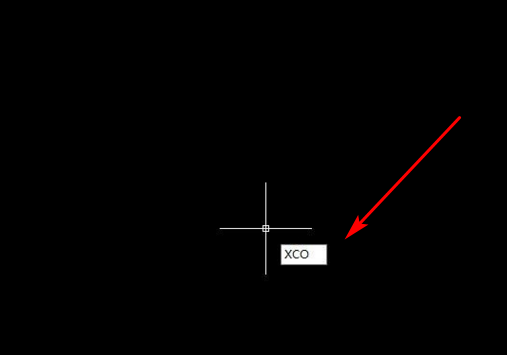

4、输入XCO命令。

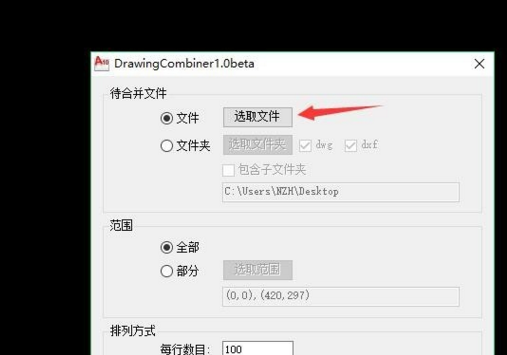

5、打开DrawingCombiner主界面,单击“选取文件”。

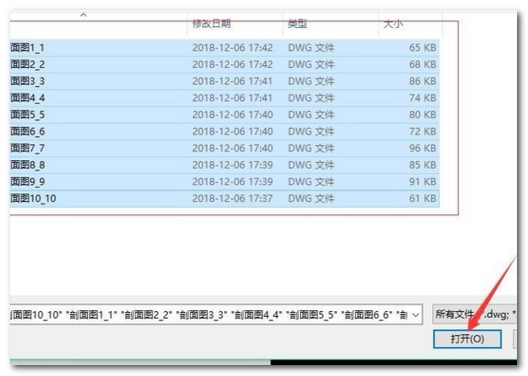

6、选择需合并的图纸,点击打开。

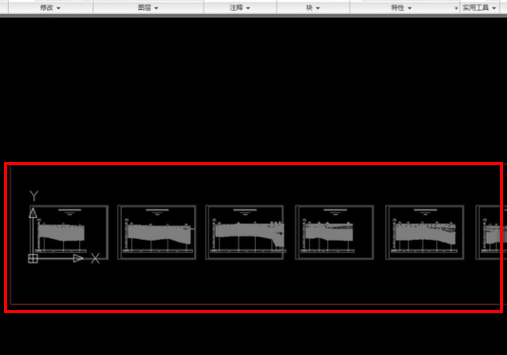

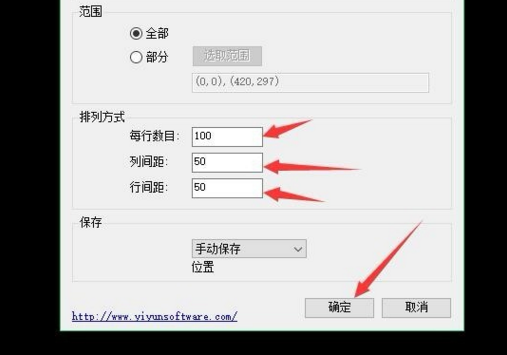

7、完成上述操作后在界面里设置好每个图框之间的间距,点击确定即可。

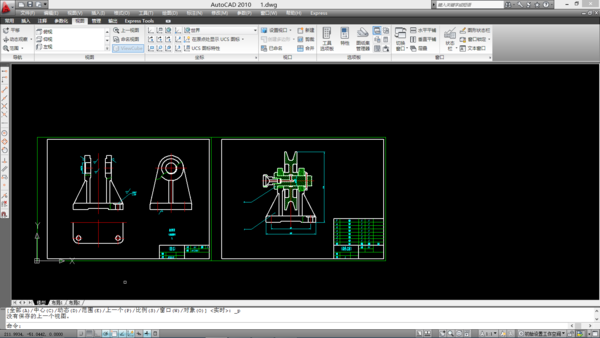

8、cad图全部加载完毕后,双击鼠标中间的滚轮即可,这样就完成了cad文件的合并。
如何在CAD制图中将两个图合并到一个图纸上
利用CAD辅助编辑软件可以将将两个图合并到一个图纸上,具体操作请参照以下步骤。

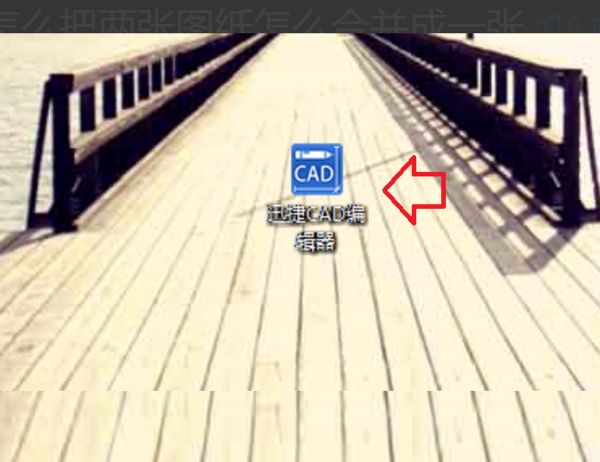

1、首先在电脑上安装好下图中的的CAD编辑软件,然后点击快捷方式打开软件。

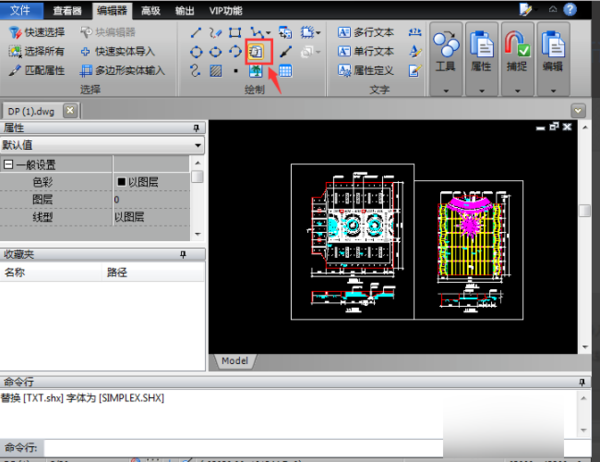

2、然后在软件里先打开其中一张图纸。点击“编辑器”按钮,打开编辑器标签页,再点击菜单界面上的“合并”图标。

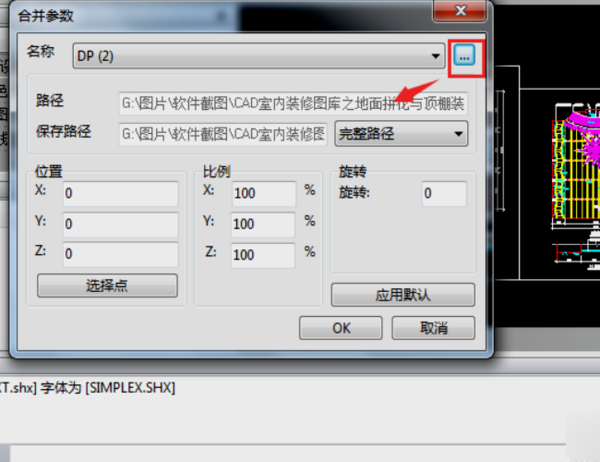

3、之后在“合并参数”设置窗口里,点击“…”图标按钮,并在弹出的对话框中选择添加需要合并的另外一张图纸。

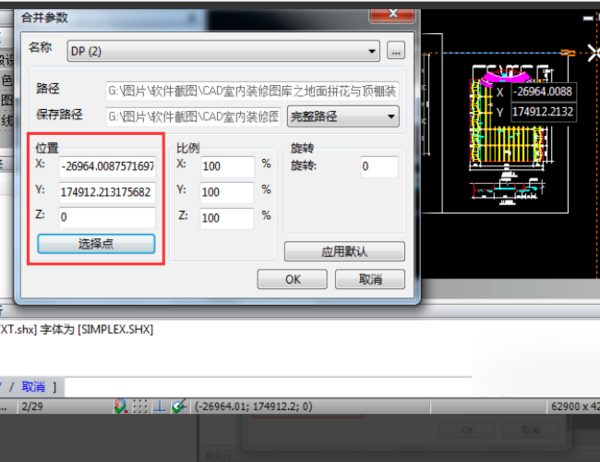

4、接下来点击“选择点”功能按钮,再到图纸的空白处选中任一点,就可以自动显示出该图纸插入点的坐标参数,选择好图纸插入位置。

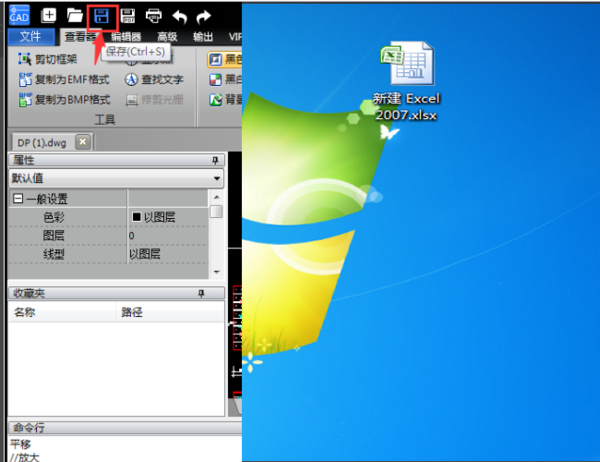

5、最后点击“合并参数”设置窗口右下角的“OK”按钮,这样就合并成功了。之后返回到主界面,点击“保存”按钮进行保存。完成以上设置后,即可在CAD制图中将两个图合并到一个图纸上。
编辑CAD图纸使用那款软件好点
编辑CAD图纸的方法:
1、首先需要下载迅捷cad编辑器在电脑上,只要搜索迅捷cad编辑器的官网,在官网上下载最新版的软件资源就可以了。
2、软件下载完成后就可以将软件打开了,打开后在出现的主界面上点击“文件”—“打开”,就可以在新窗口中打开dwg文件了。
3、接着点击上方的“编辑器”按钮就可以看见出现的下拉框中有许多工具的选择,我们在这里可以选择“绘制”、“文字”、“工具”来对dwg文件进行编辑,可以点击“文字”在这里选择工具,这样就可以在cad文件上添加文字了。
4、选择工具将dwg文件编辑好之后就可以点击界面最上方的保存按钮,如果想要将dwg文件保存为pdf格式直接点击菜单栏上的“保存为pdf格式文档”就行了。
怎样把多张cad图纸合并到一起

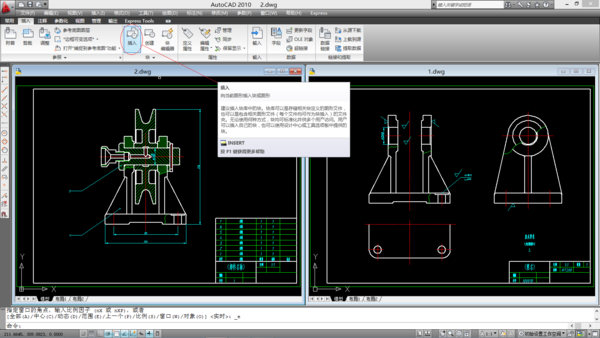

1、要实现这个操作,需要用到【插入块】命令,要合并图中两张图纸,先单击“插入”的命令按钮。

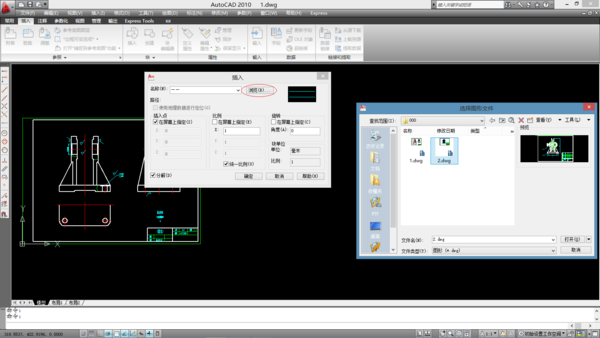

2、打开“插入”的对话框,插入中勾选“在屏幕上指定”项目,并勾选“分解”,点击“浏览”按钮,打开“选择图形文件”的对话框,再单击选取图形文件,最后点击打开按钮。

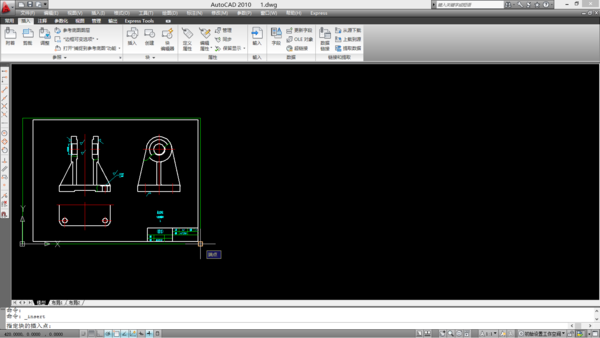

3、这时提示“指定块的插入点”,请移动鼠标捕捉端点,然后点击鼠标左键指定插入点。
4、这三步完成后就会发现多张cad图纸就合并到一张了。
谁有CAD的图纸合并程序?求助!!!
图纸合并?,
把多个DWG文件的内容,复制到一个文件里?

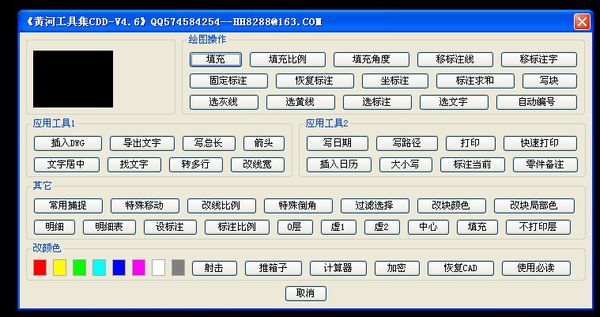

如果是这样,这个可以“插入DWG”,
不打开原文档,自动将某个文件夹下的所有DWG,按序插入到当前文档里
