1、打开word,在最上面的标题里找到“插入”,然后在“插入”中找到“smartart”。 2、点击”smartart“后会出现这样的界面,然后根据自己的需要去找到相应的格式,本文以做树形图为例子。 3找到“层次结构”然后找到相应的理想形状。 4、根据所选的形状出现这样界面。 5、如果对系统默认的形状不满意,可以点击相应的对话框,鼠标右键,会出现这样的菜单,找到图片表明地方,可以选择形状 6、有时候需要增加他的长短,可以点击相应的对话框,鼠标右键,会出现这样的菜单,找到图片表明地方,可以选择。 7选择增加“前面”,就是在这个格子的上面平级增加,同理“后面”就是在格子的下面平级增加(图中为“前面”)。 8、选择增加“上方”,就是在这个格子的前面增加,同理“下方”就是在格子的后面增加(图中为“上方”) 9、当然如果需要删除某一格时,只需要点中它然后按delete键。
word 里如何建立树状图?
工具栏中 插入——图示——组织结构图(默认第一个),就可以了,具体怎么编辑自己摸索吧。
希望对你有帮助
如何在word里绘制树形图?
绘制树形图,在word里面只能用文本框了(取消线条颜色)。不太方便。
如果工作中,经常用树形图,建议下载一个专用的mindmanager软件,这个效果最佳。我们在进行6西格玛项目的时候就经常用这工具来整理思路或按照人机料法环测的6M方法绘制树形图,进而整理出改进方案。
软件的下载地址你就在网址找找吧。我这里也这软件需要再联系。
请问一下,在2007WORD中如何绘制这样的树状图
三种方法:
1、通过插入文本框-箭头等,最好在编辑完成后,组合,防止相对位置错乱。
2、下载安装visio软件(绘图软件,也是属于office办公系统的一个,但一般的安装盘没有),在这个软件中可以专门绘制组织结构图,完成后,插入到word中。当然,可以随时再次编辑。
3、在word中,插入“组织结构图”。编辑完成即可。此方法的缺点是,箭头等符号,不能随意修改。
你说的那个组合,就是把所有我要的方框内容编辑好了,然后整体组合? 第三种方法,你说的插入“组织结构图”说在哪里,07版只有smartart这个,里面没有我想要的组织结构
对的,整体组合。
word2003是通过菜单“插入”-“图片”-组织结构图,
word2007是“插入”——“SmartArt”按钮,弹出SmartArt图表。然后选择“层次结构”下的“组织结构图”。
怎么用word做树状图?
在“绘图”工具栏上,单击“插入组织结构图或其他图示”,在接着出现的“图示库”中选择“用于显示层次关系”的第一种后,单击“确定”按钮后会出现一个层次结构图。这时,在方框中可以输入相关的内容了。如果要在某一个结构下增加分支时,先选中些结构,然后在“组织结构图”工具栏上单击“插入形状”中选择是插入同事、下属还是助手。
现在我们要做一个名为“计算机系统”的结构图,先在第一个框中输入“计算机系统”,因为计算机系统是由软件和硬件两部分组成的,“计算机”下面只有两个“下属”,所以要删除其中的一个文本框,选中其中任意一个文本框,按“Del”删除,然后再在其下面插入相应数量的文本框并输入内容,Word会根据组织结构图的大小自动调整整体大小。
如果你不满足于默认的效果,可以在“组织结构图”工具栏上选择“自动套用格式”,其中给出了除“默认”外的16种效果,一定可以满足你的要求了。
另外,在“版式”中除了标准样式外,还提供了两边悬挂、左、右悬挂等可以供你进行选择。
值得注意的是,用绘图工具来制作的组织结构图整体是一副图片,所以我们可以在Word中如同操作图片一样对它进行操作。
参考资料:http://www.pconline.com.cn/pcedu/soft/office/word/0504/600699.html
如何在word中画树状图树状图
你仔细看看,这些树状图是可以编辑的,也就是你可以按照你的意愿对其分枝任意添加和删除。插入树状图时,左边有一个向大纲视图一样的编辑窗口,你可以用回车添加分枝,Backspace删除分枝,就像编辑word文档一样。
如何在word中绘制简易的结构图?
结构图是word2003版本及以前的称呼,以后的版本成为smartart ,图形为
,2007版本以后的Word不仅有更多结构可选,而且备好了漂亮的颜色及多种结构如3D,日落,瓷砖等可选。

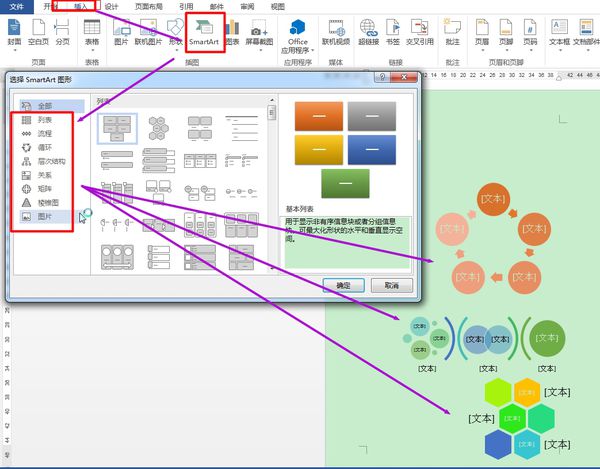

操作方法如下:插入-smartART-选择一个合适的图

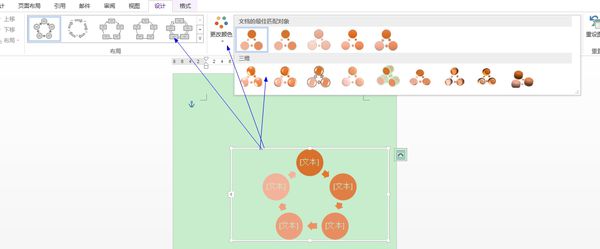

美化:插入形状后可以双击图形-点击工具栏设计-可以改变款式,重新着色及选择效果图:
word里如何快速制作树状图。
只能 耐心地画了……word里可以 其他绘图软件都可以……
如果 要能在word里 修改的话 建议还是在word里边 用绘图工具栏上的工具 插入图形、文本框的方式 慢慢来吧……
再说了 你两个图的内容 没有什么联系 你列在那里干什么!
看你的下图 大块儿的文字 都可以 分别放在 四个 较大一点儿文本框里 所以 你这个图做起来也不会太费时……
两个图片是举例说明的意思
word里画的太麻烦了
别的软件可以简单点吗?
要是说好用的话 就是使用 autocad 这样的工程制图软件来画图 是相对来说比较方便了 但是这样的图片 你在word里边就无法直接编辑了,并且其他绘图软件也是一样 画出的图片 大部分在word 里边都不可以 用word 来编辑的 只能返回到 绘制软件 中进行编辑……所以 必须是电脑安装了 绘制这个图形的软件 才可以使用……
看你的图形 其实 用 word 绘制 一点儿也不算麻烦 因为你这图形也是相对来讲比较 规整好画的了……
再说了,用一个新软件 你现在都不知道软件是什么 可想而知 要学习 绘画这个图形也不是容易的事情 你说是不是……所以 还是 用word 来做吧!
最大的好处 你可以随时更改里边的文字 增加什么的修改 而不必要其他软件配合了……使用word的人还是很多的……除非你这个图仅仅是一张图并不需要放在 word里边 那么你就可以请 你公司的绘图工程技术人员 来帮你做了……(如果有的话)
