1.准备数据,把所选中的数据区域做成柱形图。
2.修改系列1和系列2的名称,并把红色柱子改成折线图,具体做法:在图标工具设计菜单里找到“选择数据”然后按照下图选好数据区域,系列2,即累计影响度,要把F1这个单元格也选上,系列1的做法同理。
3.把累计影响率改成折线图。先选中红色柱子,右键,更改数据类型。按照图片的步骤来吧。
4.把折线图的坐标修改为次坐标,并调整主次纵坐标的最大值及最小值。注意,主纵坐标的最大值设为0.35,这样做的目的正好保证了折线图在第一个不良项目上的拐点正好落在右上角的顶点处。
5.调整蓝色柱子的分类间距。把这个数据设置为0。
6.修改红色折线的位置。在图标工具里找到布局→次要横坐标→其他。最后把次要横坐标去掉。
7.把数据标签添上。
8.最后就是美化了,比如把字体设置成Arial格式,把不同的不良项目设置成不同颜色等,做法就是选中一个柱子,然后填充你想要的颜色。
柏拉图用word2007怎么做
首先,将我们需要的数据整理成图示的表格。
接下来就是柏拉图的制作。
第一步:选取黄色部分所示数据,点击菜单栏的插入柱形图,选择二维柱形图,生成下图所示的柱形图。
第二步:柱形图生成后,右键点击柱形图,选择”选择数据“,就会出现图示的框图。点击”添加“。序列名称填写”不良百分比“,序列值一栏选择下图黄色底涂的数据,点击确定。选择刚刚添加“不良百分比”,点击右键选择“更改系类图标类型”,在出现的框图中选择折线图。生成下图所示图形,点击红色“不良百分比”数据线,右键点击选择“设置数据系类格式”,选择“次坐标轴”,生成下列形图。
完成上面步骤,我们会发现,折线图的起点不在原点,如何调整才能让它的起点从原点开始?

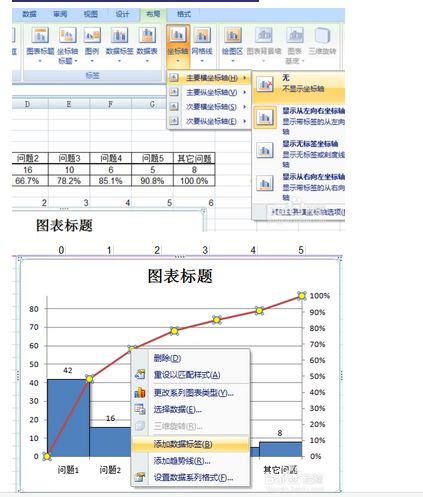

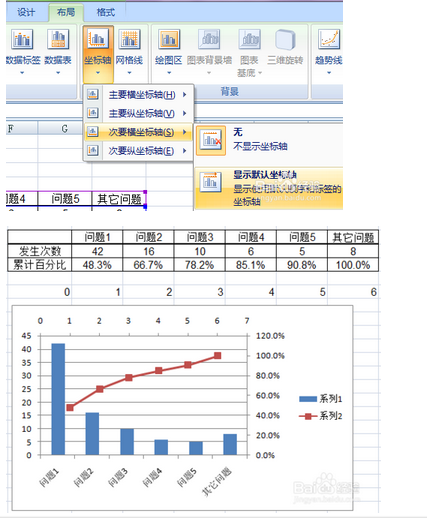

第三步:双击图标边框,依次点击菜单栏的“布局”-“坐标轴”,依次选择“次要横坐标轴”-“显示从左向右坐标轴”。右键点击出现的坐标轴,选择”设置图标区域格式“。将下图黑色边框的内容设置成图示内容。
完成以上内容,我们会发现,图形已经基本形成了。
第四步:右键单击”主要纵坐标轴“将坐标轴设置成数量总数。将”次要纵坐标轴的“的坐标轴格式按照下图依次设置完成。
第五步:选择蓝色柱形图,右键单击”设置数据系列格式“按照下图依次进行设置,将每个柱形设置成自己喜欢的颜色。
第五步完成后,柏拉图的制作已经基本完成,下面就对图形进行一些美化处理,添加标题及边框,并将图形稍作调整。
第六步:如果需要添加数据,只需右键点击折线图和柱形图,选择添加数据标签即可。
做到这里,整个图形的制作已经完成了。如果需要添加到PPT中,只需复制并粘贴到PPT中即可。
柏拉图的制作方法
经济学图表
柏拉图是为寻找影响产品质量的主要问题,用从高到低的顺序排列成矩形,表示各原因出现频率高低的一种图表。柏拉图是美国品管大师朱兰博士运用意大利经济学家柏拉图(Pareto)的统计图加以延伸所创造出来的,柏拉图又称排列图。 意大利经济学家Vilfredo.Pareto巴雷托(柏拉图)在分析社会财富分配时设计出的一种统计图,美国品管大师Joseph Juran将之加以应用到质量管理中。柏拉图能够充分反映出“少数关键、多数次要”的规律,也就是说柏拉图是一种寻找主要因素、抓住主要矛盾的手法。
柏拉图之绘制:
当我们面对众多的问题需要解决的时候,由于时间与其它原因导致无从着手,在此大家可以考虑用一种方法,从中找出众多问题中最主要的问题,加以单一性的改善,这样,我想大家都有足够多的时间与空间去思考与制订相应的对策.而我们今天所讲的课题就是教会大家正确地使用此方法去运用至工作中. 柏柆图:它是美国品管大师裘兰博士运用意大利经济学家柏柆图的统计图加以延伸而来的,于50年代的美国工业创就了不朽的功绩,从而成为品管统计方法的一种被用于目前工厂管理必备条件之一.
柏柆图:是指根据所收集的数据以不良原因,不良状况,不良发生的位置,客户抱怨的种类或安全事故等等的项目别进行分类,并计算出分类项目所占比例,然后按照比例的大小顺序排列,加上累积值的一种图形.因为利用它找出80%的影响度的要因,并加以解决,故又称二八定律.重点管理法.ABC图.重点分析法. 建立柏柆图须先以层别建立,要求的目的之统计表,故在制作此图前,对统计的另一方法层别法要有一定的认识. 层别法-----即将多种多样的数据,因目的而分类成数个项目,并加以归类与统计.层别法归类多是利用4M法(人,机器,材料,方法),其实此方法可以从小我们都在利用.例如:少儿归类卡片从中找出最多图案的一种.
柏柆图制作步骤:
1. 确定数据的分类项目.
2. 决定统计的期限.
3. 依项目别统计数据并记录于图表中.
4. 绘制坐标:横轴用以表示项目.纵轴有2条,左边一条表示不良数等,右边一条用于表示累计值.关于刻度最大值则一般用累计数与100%.
5. 将所统计的数值用柱状排列于坐标上.(从大到小,其它项则排在最后即最右端).
6. 将所占比率用曲线表示(累计曲线),各项的累计数据在相应的上方打点,然后用折线连接,绘累积比率线.
7. 记下数据及图表的条件(时间,期限,制成者,核准或改善目标,分析方案)
范例:
某种产品经全检后,以不良项目作成柏拉图
图一:层别法
不良 类别 项目 不良数 不良率 累计不良率
披锋 560 57.7%
缩水 180 18.5% 76.2%
油污 70 7.2% 83.4%
刮花 40 4.1% 87.5%
其它 120 12.5% 100%
合计 970 100%
以上图示作好后,紧着所作的就是柏拉图,通常我们会把层别法与柏拉图放在一起 作在一份报告上面,给人感觉会比较好一点.
用EXCEL作柏拉图怎么做啊,是一般的图表制作
一、表格数据处理

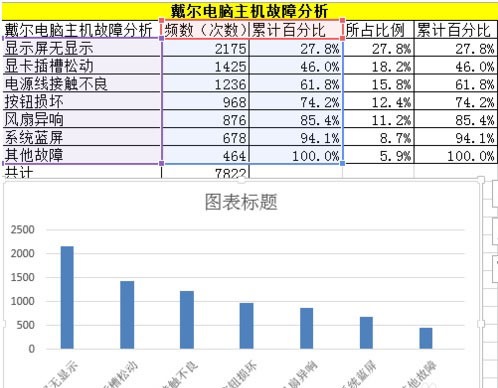

1、如图所示,频数排序,计算累计百分比。图表制作使用前3列数据。
二、Excel柏拉图制作
1、选中数据区域——点击插入——推荐的图表——簇状柱形图。

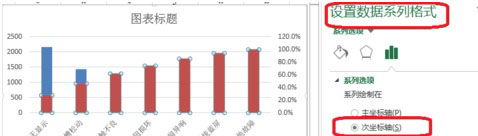

2、点击图表工具(格式)——系列“累计百分比”——设置所选内容格式——次坐标轴。

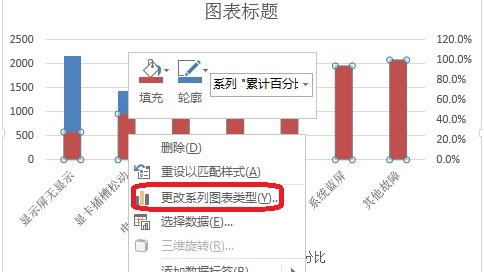

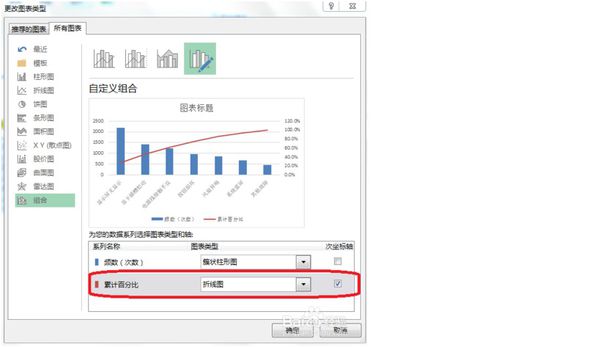

3、右击——更改系列数据图表类型——累计百分比(折线图)。

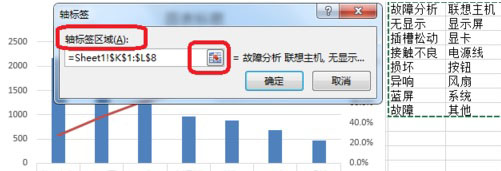

4、点击图表工具(设计)——选择数据——轴标签区域(如图所示,把原来的拆分成两列,是柏拉图的横坐标轴的数据显示如图所示)
5、调整分类间距

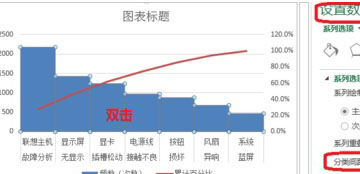

如图所示,双击——设置数据系列格式——分类间距(0)。

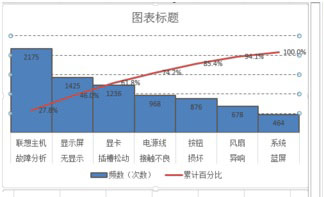

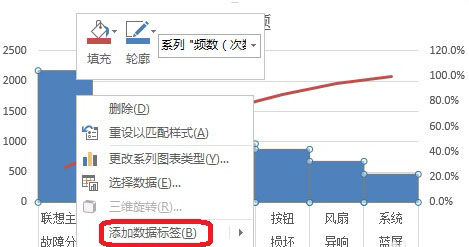

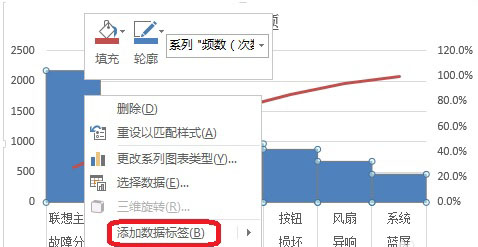

6、.右击——添加数据标签
7、双击网格线进行设置,如图所示。
柏拉图控制图是在什么软件里面画的?在WORD和EXCEL里面可以做吗
要求:请教帮忙制作一个简单的教程,要求为那种用抓图讲解的那种制作图表教程,因为文字讲解的教程论坛上也有很多,主要内容是用EXCEL制作柏拉图和控制图两种图表的教程,要求简易通俗能看得懂。也就是图文并茂的那种教程。
奖励:如制作符合以上标准,至少奖励30金币,如制作精美视制作技术含量程度再最加部分金币,总和最多可达60金币。
希望有愿意帮助的朋友能尽快提供教程,只奖励第一个符合要求的提供教程者,谢谢各位了!
Excel中制作的柏拉图,那条显示“关键因素”的折现是怎么做的?自动设置的,还是手动添加上去的
如果你是用Excel做的图,你可以在做图所用的数据下再加一行数值,80%(也可以设为75%,60%等),然后先选中这些单元格,再用鼠标将它们拖到图表中,放手,就可以看到这条线了。
如何使用Excel2007制作柏拉图
先看看最终的效果,最终制作出来的应该是如下所示的:
1.根据要做的柏拉图的几个要点(反映到图中就是横坐标)列出来,每个要点对应的数量和累计百分比是多少,按照从大到小排列,如果要点很多,只需取前几个要点,如图:假设有10个问题点,我只列出前5项,后5项发生的数量很少这里并作其他问题点

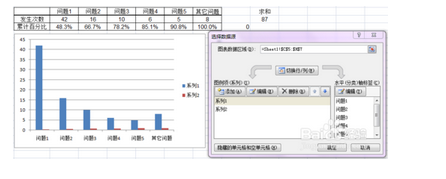

2.插入柱形图,选择2个系列,分别对应2个纵坐标轴,这个应该没问题吧

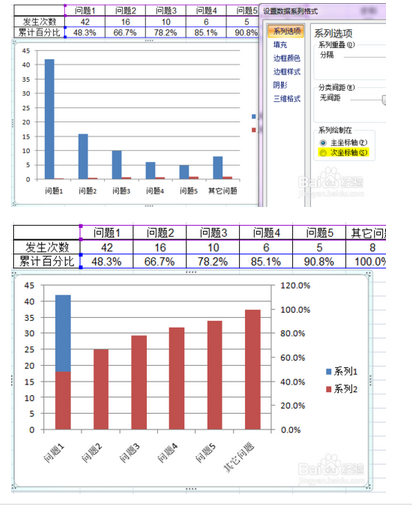

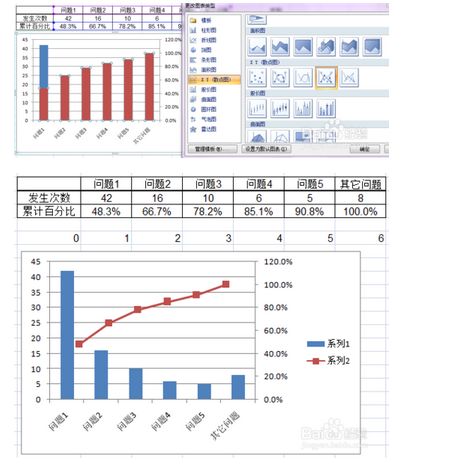

3.选择第二个系列,就是红色那个柱状图,右键选择设置数据系列格式,选择次要坐标轴,就是我涂了黄色的那块,然后再选择红色柱状图,右键选择更改系列图标类型,选择XY散点图,如下图

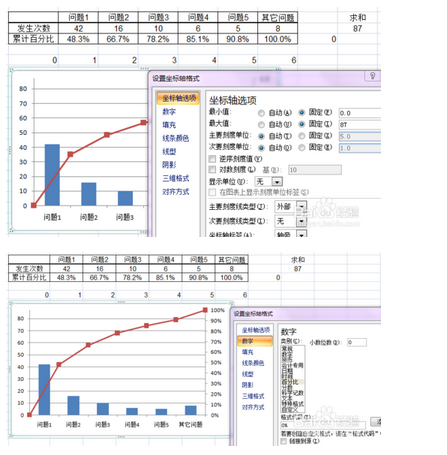

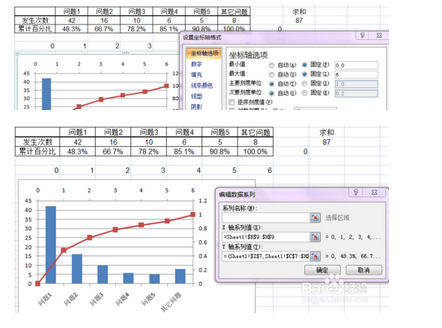

4.选择图表,在上面菜单栏里选择显示次要横坐标轴,并把坐标轴范围设置为最小值是0,最大值是6,(因为这里我列出了6个问题点);然后再选择红色的折线图,设置X轴和Y轴的数据,注意X周选择0-6,Y周第一个数据选择0,然后按照顺序选择百分比的数据,如图

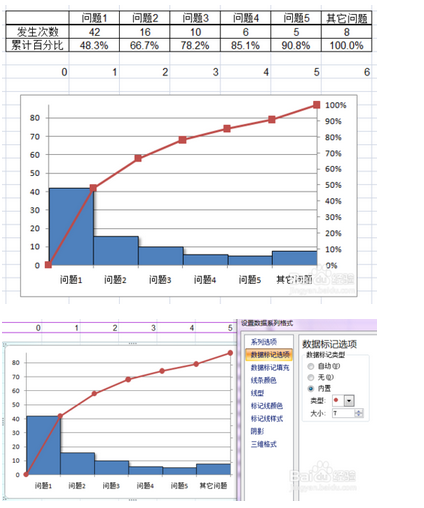

5.选择哪个折线图,右键选择设置数据系列格式-系列选项-次坐标轴,就变成如下所示:把图例和次要横坐标轴删掉,更改左边和右边的纵坐标轴,左边改为求和的数值87,最小值是0;右边最小值是0,最大值是1,顺便改下数字显示类型为百分比;
6.选择蓝色柱状图,设置数据系列格式,间距调为0,边框黑色,可以设置阴影这样效果要好点;选择红色的折线图,设置数据系列格式,选择数据标记选项,把小圆点调出来,然后把填充色改黄色或其他颜色,这样就基本成型了,

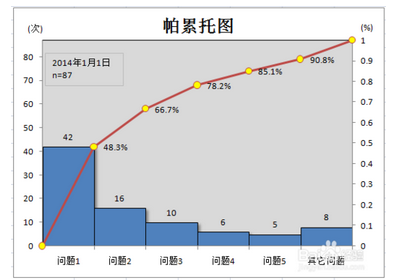

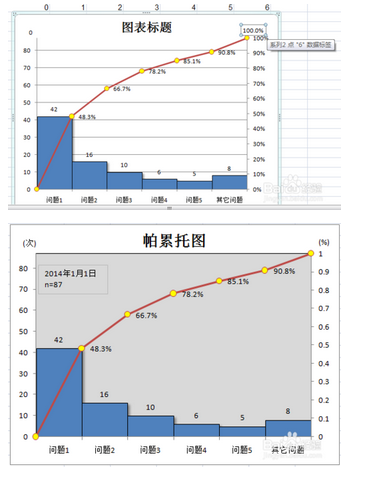

7.接着做一些细节调整,首先把标题提出来;然后右键蓝色柱状图,添加数据标签,然后右键红色折线图,添加数据标签;点中间区域,把主要横网格线去掉(可以选个填充色);再把折现图的数据标签的0和100%这2个标签分别拖到左上角和右上角,用于填写单位,最后再插入一个文本框输入日期和n,就大功告成了。
