很多都可以 比如说电脑上只带的画图软件 办公软件的PPT 平面设计软件的 PS 矢量图平面软件CDR等 都可以完成这样的图样制作。更多
试过了,Visio图标不一样
你不是做这个图吗?
你要什么格式的
图标图形不一样
平面设计软件 都能做出来的
比如?我只用过CAD和Visio,我不是设计方向的,不懂。
你用的软件 是工程这方面 ,我不太懂,我主要是做平面设计,网络,影视,音响设备这块
数据流程图DFD图是() A)软件概要设计的工具 B)软件详细设计的工具 C)机构化方法的需求分析工具 D)面向对
首先,传统认为数据流图是面向过程的,不是面向对象的。
其次,数据流图既可以用在概要设计也可以用在详细设计,所不同的就是具体画图时的详略程度不一样。
最后,面向对象也可以画数据流图,只不过其出发点是对象间的数据而已。
说了这些就是告诉你,这个应用的宽泛度极大,就看你怎么用,以及你的领导怎么要求你用。
以上说的这些都是基于实际的回答。如果你要做作业,答学校的考试,最好按教材上说的答案,书本与现实是有差距的。来自:求助得到的回答
求给一个DFD图0级图和内外关系图的图例
选画图
画完图之后在命令行中输入“ma”命令——即格式刷
用格式刷先点一下你要应用的格式
再点击要应用的对象(可多次使用)
在软件工程中“用例”和“用例图”有什么区别是什么?
1、用例是对包括变量在内的一组动作序列的描述,系统执行这些动作,并产生传递特定参与者的价值的可观察结果。这是UML对用例的正式定义,对我们初学者可能有点难懂。我们可以这样去理解,用例是参与者想要系统做的事情。对于对用例的命名,我们可以给用例取一个简单、描述性的名称,一般为带有动作性的词。用例在画图中用椭圆来表示,椭圆下面附上用例的名称。
2、用例图是指由参与者(Actor)、用例(Use Case)以及它们之间的关系构成的用于描述系统功能的静态视图。用例图(User Case)是被称为参与者的外部用户所能观察到的系统功能的模型图,呈现了一些参与者和一些用例,以及它们之间的关系,主要用于对系统、子系统或类的功能行为进行建模。
用例图由参与者参与者(Actor)、用例(Use Case)、系统边界、箭头组成,用画图的方法来完成。
visio2016 dfd图例 外部项 数据流 加工 数据存储怎么使用
visio2003也太老了,现在都2016了。一些国产的数据流图软件不比国外的差,比如亿图图示,就是一款专业的思维导图软件。不比国外的差:
1,亿图图示有强大的模板,在开始界面就能进行选择,亿图图示功能还是蛮强大。
2,其次,选择好模板以后会有相应的使用图库给你,以逗基本构图地为例,选择后进去,可以看到 左边有类似于思维风暴的菜单。
3、专注画图,几乎可以完全替代 visio + mindmanager

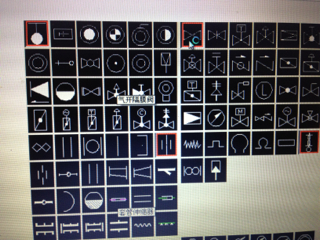

计量泵,过滤器,阀门在CAD流程图中的简单符号是怎么表示的?
如果是电机驱动的计量泵用两个圆表示,一个圆代表电机写M一个圆代表泵写P
如果是电磁驱动计量泵,直接画个圆写个M即可
阀门用和管路垂直的线加一斜杠表示,过滤器用y表示更多
不是哈,我想知道的是CAD中简单图样,泵好像是一个圆圈里头有个三角形是吧,阀门和过滤器是什么就不知道了。
这些都是 看你具体什么阀门了
泵如果是电机驱动的还需要在圆圈三角旁加一个圆圈m
结构图纸上的几层梁图板图代表的是站在这一层楼上往上看还是往下看啊?建筑图呢?
通常的习惯是结构是其上一层楼板往下看本层为本层的梁板图,即结构图纸表达的是本层的柱子和本层天花的梁板。建筑一般习惯表达本层就是绘制本层地面及地面以上的布局,相当于该层的底板和该层的柱子这个范围内的东西。所以建筑和结构虽然是同一层,但是梁板建筑表达的是地板结构表达的是天花板,从道理上讲结构是基础地板是一张图,相当于建筑物第一层地板;基础以上一层柱子对应一层天花板,其有柱支撑梁的支撑关系,知道顶层柱加屋面板是顶层的图纸。建筑则习惯表达本层剖切后向下的视图,结构如果按此方法示意,需要补充下层墙柱竖向构件的看线,支撑关系才能确立,此方式绘图的方式也是有的。
