更详细的：

其中：Q：体积流量；

α：流量系数

ε：流束膨胀系数

d：节流件开孔尺寸

Δp：压力差

Ρ1：流体密度

压力变送器如何分类？

1、按传感器工作原理分类，可分为电阻、电容、电感、半导体等；

2、按传感器芯片分类，可分为陶瓷、扩散硅、蓝宝石等；

3、从测量范围分类，可分为差压、表压、绝压等；

请教一个压力变送器的问题

不是你是变送器坏了，23mA是你的变送器报警输出固定值，这取决于变送器的出厂设置，如果有软件（HART通讯协议）的话你是可以修改的。

一般变送器铭牌上所标的量程范围是指表压，也就是大气压力加上测量介质压力的总和。所以你要测大气压的话就是量程选错了。

以海拔高度为零作为计算大气压的话，应该为1.0133 X 10的5次方帕，也就是101.33KPa

也就是说你的变送器测量到的是0Pa，而不是101.3KPa，所以会产生变送器的超量程输出报警。

如果要测大气压的话，建议你买一块正负500Pa的压力变送器，将实际测到的压力加上101.33KPa就可以了

压力变送器的零点如何调试

24V情况下，挂上HART进入第一个界面，然後点击进入online，然後进入第二项设置（configure），再进入第一项，然後点击zero，再连续点击OK，稍等一会儿，再点击OK，就可以了。

这是罗斯蒙特3051系列压变的零点调试方法

谢谢你的回答！能不能举个例子！例如热电偶（压力变送器）连接到PLc再到电脑上显示，这中间需要做些什么！

热电偶，压力变送器这类信号属于模拟量信号，一般是0-20ma或4-20ma也或者是0-20V等（我想这应该问题不大）。你的PLC编程软件只是针对PLC硬件本身的，于外部信号无直接关系。PLC硬件一般会分成很多功能小模块，比如开关量输入，开关量输出、模拟量输入、模拟量输出、网卡等。如果是大中型的PLC的话，这些模块分类会很直观，你一看就知道了，如果是小型或者微型PLC一般也都具有这些功能，只不过是按点分布，说明书上会有介绍的。

那么模拟量信号连接到PLC再显示这一过程的实现一想就知道肯定是要通过“模拟量输入”模块来读取外部的模拟量信号，通过PLC内部计算线性地得出表示结果。这里要注意，这个结果是只有PLC编程软件连接到PLC并且同步时才可以看得到的，结果本身是在PLC的CPU内部。如果要连接到电脑上显示，则需要通过数据库连接（同步）到PLC的寄存器里面，把这些数据取出来方可以显示。这是上位机的问题。取出来，然后通过上位机软件进行界面编程，把需要显示的数据显示出来，就是这样。来自：求助得到的回答

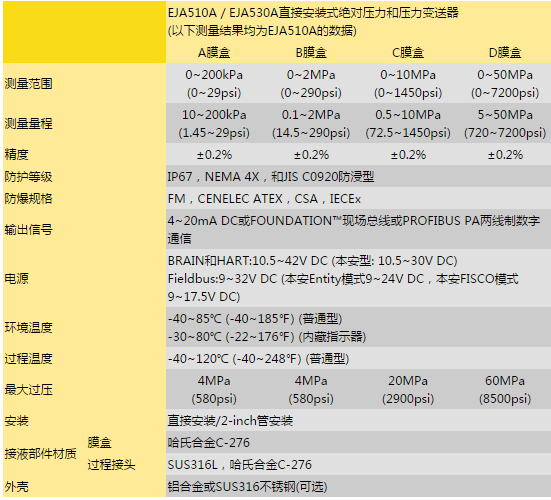

压力变送器eja530a精度等级

采用单晶硅谐振式传感器传感器直接输出的就是频率信号，可与单片机直接对接。压力变送器上海蒙晖。高精度，一般的精度为0.065级 高稳定性和高可靠性，连续10万次过压试验。 连续工作5年不需要调校零点 全面支持BRAIN/HART/FF/PROFIBUS四

卓越的性能和稳定性

采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

- 小型轻量设计

由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

- 现场总线通信能力

现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。

EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。压力变送器上海蒙晖。
