你的这个驱动器是差分输入的模式,CW是正转,CCW是反转。
1.标准使用方法:CW+ 接脉冲正端,CW-接脉冲负端,CCW接法同CW,CW输入脉冲时电机正转,CCW输入脉冲时电机反转,CW与CCW不允许同时有脉冲输入。脉冲幅度一般为5V。
2.不使用差分输入:
a.正极性(高电平有效)脉冲输入:把CW-,CCW-都接地,然后在CW+,或CCW+上输入正极性脉冲。
b.负极性(低电平有效)脉冲输入:把CW+,CCW+都接+5V,然后在CW-,或CCW-上输入负极性脉冲。
如果用单片机控制驱动器,用差分输入模式,CW+接P0-0脉冲信号,CW-接P0-1,那么P0-1应该输出什么呢?低电平?还是脉冲信号?如果是脉冲信号,应该是什么波形呢?能给出时序图不?谢谢了
这样接可以的,当P0-0为1时,PO-1就为0,反之亦然,这样做可以提高抗干扰能力,进口的驱动器这种方式的多。也可以像上次说的,CW-接地,CW+接PO-0,PO-0高电平有效,或者CW+接+5V,CW-接PO-0,PO-0低电平有效。只是抗干扰能力会差一些,国内生产的很多驱动器就是这样的。
请问大家,控制步进电机/伺服电机一般用什么控制器啊?
步进,伺服电机都是一套一套卖的,电机加控制器。
控制控制器一般使用PLC,单片机,数控,计算机!
选择PLC吧,稳定性高,成本小,可编辑性高!灵活多变!
步进电机与驱动器控制器的电路如何连接
继电器模块”需要接上自身的电源供应。正电接至图1中右手边的【VCC】,负电接至图1中右手边的【GND】。因数据内没有提供此模块的电气特性,所以不需连接的电压,但相信是 5V《请小心查核!》;
把图1上方记有【H】的黄色“高低电平选择端”开路;
把图1下方记有【L】的黄色“高低电平选择端”闭路;
把图1中右手边的【L-IN】接到“步进电机控制器”的【OUT1】;
把图1中左手边的【G1】接到“步进电机控制器”的【CP】;
把图1中左手边的【B1】接到‘1号’“步进电机驱动器”的【CP-】;
把图1中左手边的【K1】接到‘2号’“步进电机驱动器”的【CP-】;

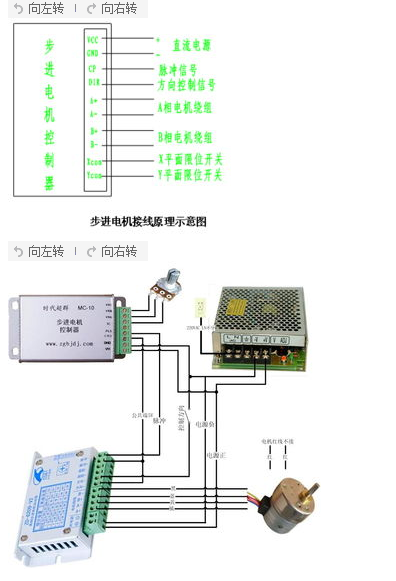

跟据图2的显示,对【CW+】、【CW-】、【CP+】、【OPTO】及【CW】作相应的连接;把“步进电机控制器”的【负端】接至“继电器模块”的【负端】
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度,称为“步距角”,它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。
步进电机是一种感应电机,它的工作原理是利用电子电路,将直流电变成分时供电的,多相时序控制电流,用这种电流为步进电机供电,步进电机才能正常工作,驱动器就是为步进电机分时供电的,多相时序控制器。
虽然步进电机已被广泛地应用,但步进电机并不能像普通的直流电机,交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事,它涉及到机械、电机、电子及计算机等许多专业知识。步进电机作为执行元件,是机电一体化的关键产品之一,广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展,步进电机的需求量与日俱增,在各个国民经济领域都有应用。
步进电机控制程序
AT89C51单片机,步进电机驱动器L298N驱动,实现单片机识别并输出显示键盘输入的数据信息(转角)并产生连续脉冲控制步进电机转动,电机型号是两相步进电动机42BYG121,其步进角为1.8度,通过半步驱动方式进行细分可获得0.9度的步进角;环形分配器和电机驱动器...
控制器接收到上位机的命令后,首先获取需要转动的步数,然后根据相应命令打开相应定时器的计数功能。控制程序中用定时器1控制二路脉冲输出,定时器2控制一路脉冲输出,从而完成3路电机的控制。 定时器2使用CTC模式,匹配中断使能。通过匹配中断,在OCR2端口可以输出脉冲,通过设定寄存器OCR2寄存器的值可以改变输山脉冲频率。定时器1使用相位与频率修正模式...
键则反向转1~9圈;左键固定正转90度,右键固定反转90;Esc 键终止转动。通过这个程序,我们也可以进一步体会到如何用按键来控制程序完成复杂的功能,以及控制和执行模块之间如何协调工作,而你的编程水平也可以在这样的实践练习中得到锻炼和提升。#include<reg52.h> sbitKEY_IN_1=P2...

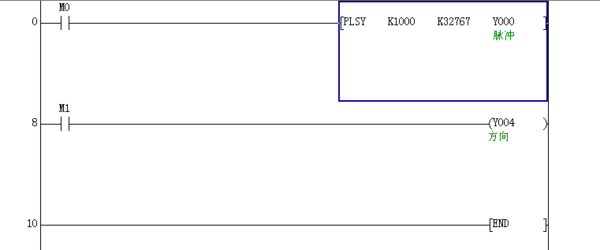

plc怎么控制步进电机驱动器,怎么编程序
步进驱动器线接错,把Y6改成Y0,Y7改成Y4,0V接到COM0,COM2,好像还有一个EN+,EN-这个可以把EN+接5V,EN-接0V.
步进电机不用控制器不用PLC,怎么直接运转???别人说可以!
你知道什么是步进电机么??
步进电机的定义是:将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。
所以让步进电机转一定要有电脉冲信号,而控制器和PLC就是给出这个电脉冲信号使电机转的。最简单的也得有个一个脉冲电路呀,只是电源的话,根本没有脉冲呀,又怎么能拿转。话说回来,就算用一个简单的脉冲电路,那也算是控制器了,只不多是自制的简单的控制器呗。
还有就是告诉你可以直接运转的人呢,他既然告诉你行了,他就一定知道怎么能直接运转,你问他就行了,他要是说不知道或没让电机转的话你就揍他吧。
步进电机细分控制器
需要哪些模块是由你的需要来决定,比如led显示很有可能不需要,用几个发光二极管就可以表示大致的用途了,,DA,DI,DO,串口
不知道你说的调速是什么意思
单片机给定速度至控制器
控制器通过对步进电机输出脉冲来实现步进电机的运转,其速度由控制器的脉冲速度调节,因此可以通过算法在单片机内给定,也可通过控制器的硬件设计来完成
步进电机驱动器和控制器有什么区别
驱动器和控制器是不同的
驱动器的功能是把控制器所发的脉冲信号转换为角位移然后再发送给步进电机
控制器是专门发送脉冲信号给驱动器的,PLC、单片机、控制卡等等都属于控制器
电机是连接在驱动器上面,而驱动器又连接在控制器上面,只有电机、驱动器、控制器齐全的情况下才能构成一个系统,当然有的驱动器不需要控制器可以自己模拟脉冲,但成本较高并且适用行业也少
