希望可以帮到你!

电子分音器又称主动式电子分音器,最主要功能就是用来作为讯号部份的频率设定，对于系统较为完整、庞大的架构来说，可以说是非常基本的配备器材,主动式电子分音器的原理就是要把适当频率讯号传给适当的单体，因为目前喇叭单体还无法把单体做到全频20-20000Hz输出，因此我们只能把单体分成几个部份频段然后串起来.把适当的频率传到适当的单体可以有保护单体的作用与有效利用功率的作用，每个单体都有它适合发挥的频段，如果每个单体都送给它全频率的讯号就可能会对单体造成损害，功率也会浪费。

电子分音器的分频斜率，有一阶的-6dB/Oct和二阶分频斜率的-12dB/Oct两种。所谓的分频斜率指的是从分频点设定后声音自然衰减的截断后频率延伸程度，斜率越低延伸则越长，反之则越短。

主动式分音器在后级扩大机之前切割讯号,被动式分音器在功率扩大机之后切割讯号，因此主动式分音器,在功率运用的效率上主动式也较高，调整频率精准。主动分音器输出电压方面，大都可以有5V的电压输出，跟现行高档主机4V输出的概念相同，可以获得更好的讯号损失度与更大的动态。

分音器的原理

高通：只让比分频点高的讯号通过，比分频点为低的讯号就依一定的斜率(12dB或18dB)斜率下滑,通常是使用在高音喇叭；

低通：只让比分频点低的讯号通过，比分频点为高的讯号就依一定的斜率(12dB或18dB)下滑.通常使用在低音喇叭或重低音喇叭SUB；

带通：有高低两个分频点，只让中间的高低设定频率通过,其它的频率都切掉.通常使用在MIDRAGNE。

DIY安装：电子分音器的安装只需按照安装手册来安装电源线接地线与激活线及RCA讯号线就没问题，激活线就由扩大机使用的激活线REM即可。

校调：你要先将主机的loud与bass.treble归零，其它前级的调整也都要归零。

1.先找出各单体之间音量的平衡点，使用各声道的gain来调整；

2.微调分频点直到你觉得声音的衔接最平顺最悦耳的点为准；

一开始时先用较小的音量慢慢调大声,建议用测试用的cd有单一频点的讯号，你可以使用这些讯号来校调频率响应的衔接，如果你的分频点的高通低通点是分别可调的你可以试着加大重叠的部份或减少重叠部份仔细聆听声音重叠部份是否衔接良好。

分频器的种类

被动式分频网路（Crossover Network），国内习惯称为“分音器”，其设计受到相当多的变数与考量因素所影响，因而是一项很复杂的工作。

被动式分音器“功能、用途”是介于扩大器与喇叭之间，由于单一喇叭无法达到“全频段响应”（全频段即是20HZ-20KHZ，为人耳听觉范围），因而利用喇叭单体尺寸不同的物理频宽响应，来达到要求的“全频段响应”之目的，也因此产生了多种尺寸单体运用在同一声道上的方式。被动式分音器功能就是负责将扩大器全频段输出后，分割成不同频段的声音，分别送到不同尺寸喇叭单体上，表现其应有的特质。由此出现的多音路喇叭组合或称为“分音喇叭”，从一音路喇叭到多音路喇叭均有其用途与多重之选择。

被动分音器的元件组成：L/C/R，即L电感、C电容、R电阻，依照各元件对频率分割的特性灵活运用在分频网路上。

L电感：其特性是阻挡较高频率，只让较低的频率通过，也就称为“低通滤波器（Low Pass Filter）”。通过较低频率的多少是由该“L电感”之电感量来决定，其感抗单位为“μH、mH”代表。电感材质常见有：空心电感、铁淦氧电感、矽钢片电感等。铁淦氧电感、矽钢片电感通常只在需要高电感值而无法由空心电感来获得低直流电阻的场合下才使用，由于铁心电感具有磁饱和而在大电流的场合造成失真的天性，所以铁心电感是一种妥协下的产物。

C电容：其特性与电感刚好相反，也就是阻挡低频率通过，让较高的频率通过，称为“高通滤波器（High Pass Filter）”。高频率通过多少由C电容的电容量决定。其单位为“μF”。电容材质种类繁多，但用于被动式分音器中则使用无极性电容。电容在被动式分音器中用于中音域及高音域材质上的考量必须慎重，因为与音质有绝对的相关性，选择电容的材质通常由喇叭单体特性和电容损失因素、相位损失以及价格而决定。

中高音域不超过30μF的电容可采较佳的材质。

R电阻：并无切割频率的特性，而应用在被动式分音器中是与电感、电容混和搭配，针对特定的频率点和频带来做修正、等化曲线、灵敏度增减的用途。

喇叭分音器可分为串联式分音器、并联式分音器两种。并联式分音器以绝对多数成为喇叭分音器最佳的选择，其优点在于多音路系统中都可视为独立的个体，而且任何一个元件的改变都可能影响到高通或低通的特性。

被动式分音器常用的斜率可分为4种：一阶斜率6dB、二阶斜率12dB、三阶斜率18dB、四阶斜率24dB。 又称为主动式电子分音器。因为车内空间形体、喇叭安装指向，在实务运用上有其无法变更的因素存在，所以由电子分音器灵活的特性可在各类段上之分频点、相位、Q值变动几时到最理想的频段调整，来克服各种车内变数，以达到车内最佳聆听环境之目的。

电子分音器是由低通、带通、高通滤波器所组成。

主动式电子分音器装置于车用主机与扩大器之间，电子分音器可由二音路到多音路型态，但是所分出来的每一音路讯号都不得必须经过一个扩大器，如果音路分得越多，扩大器也就相等增加。

优点

1、提高动态范围

2、改善暂态表现能力

3、对超低音喇叭得到较佳与扩大器相容性和十足功率

4、喇叭单体间灵敏度不同的问题容易受到控制

5、扩大器工作在固定的频带上过截失真可降低许多

6、阻抗变化较低，可得到较佳的分类表现 正弦分频器有两种实现方法：利用频率占据现象实现分频的占据分频器和利用正反馈原理实现分频的再生分频器。

占据分频

也称为牵引分频或同步分频。一个振荡频率为fosc的正弦振荡器，在外加频|<△fP率为fi的电动势作用下，若|fi—fosc|<△fP，振荡器的振荡频率能被牵引到fi上，使fosc=fi，这种现象称为频率占据。△fp称为占据频带。若fi靠近振荡频率fosc的N次谐波频率，且它们的差值 |fi—Nfosc|处在占据频带内，则振荡器的振荡频率就被牵引到fi/N上，产生出所需的分频电压。当外加电压振幅一定时，占据频带的大小与分频次数N有关。N越大，占据频带越小，即牵引越困难。因此，占据分频器只能实现低次（N=2～3）分频。

再生分频

图中所示的为反馈系统实现分频的电路。若环路设计合理，则能维持图中各点的频率关系。环路的输出信号频率f0为输入信号频率fi的N次分频值，即f0=fi/N。采用不同倍频次数的倍频器，就可实现不同次数的分频。

利用汉稳态电路的计数功能实现分频的电路，又称为数字分频器。在这种分频器中，输入信号脉冲为计数器的计数信号。若计数器的计数模为N，则从其进位输出端可获得N次分频的脉冲信号。从各触发器输出端可获得分频比小于或等于N的脉冲信号。

改变计数器的计数模（即分频比），在中规模集成计数器中，可通过不同反馈网络反馈到清零端或置数端等方法实现；在移位寄存器中，可通过反馈到串行输入端的方法实现。

用单稳态触发器也可实现分频。例如，在时刻集成单稳态触发器被输入脉冲的下降沿触发而产生宽度为tw的脉冲。若tw在范围内（N-1）Ti ~(NTi-tR)范围内（tR是单稳态触发器的恢复时间），则输出分频比为N的脉冲信号。与此相类似，用输入脉冲控制多谐振荡器，使它的状态翻转时刻与经过若干个周期的输入脉冲相同步，就能输出整数分频比的脉冲信号。此类分频器可以在不改变电路结构的情况下借助定时元件参数的调整来改变分频比，因而又称为任意分频器。

在集成分频器中有程序分频器和分数分频器。前者的分频比可通过预置码进行程控：后者的每N个输入脉冲中只有M个脉冲能输出，因而实现分频比为f0/fi=M/N的分数分频（M，N均为正整数），但输出脉冲往往不是等间隔的。

此外，在通用或专用的数字信号处理器中用软件也可实现分频。

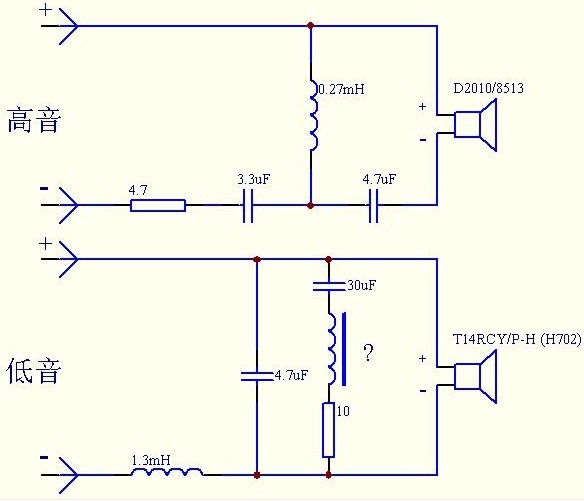

音响三分频器图片这么接线

你的音箱只是高音扬声器串接了电容，说明这个音箱只是简单分频，就是只是用电容阻止低频信号进入高音扬声器（因为大功率的低频信号如果进入高音扬声器会导致高音扬声器损坏）

2、音箱是已经连接好并且可以正常使用的，如果你看不懂中音单元是并接还是串接，说明你完全不懂这些；

3、如果高音单元和低音单元的扬声器阻抗是8Ω，而中音单元的扬声器是4Ω，那么中音单元肯定是串接的；如果高音单元和低音单元的扬声器阻抗是4Ω，而中音单元扬声器是8Ω，那么中音单元的扬声器肯定是并接的；

4、买三分频的分频器肯定是可以用的，但你首先要知道你的音箱的高音和中音的分频点大约是多少，中音和低音的分频点大约是多少，然后买相似的分频点的三分频分频器即可；

5、购买的现成分频器肯定都有说明书，而且分频器电路板上哪里接哪里都有明显的标注，只要按说明书连接即可；

6、如果完全不懂这些原理，最好让一个行家帮你购买并安装。

数字电路中分频器的工作原理

所谓“分频”，就是把输入信号的频率变成成倍数地低于输入频率的输出信号。文献资料上所谓用计数器的方法做“分频器”的方法，只是众多方法中的一种。它的原理是：把输入的信号作为计数脉冲，由于计数器的输出端口是按一定规律输出脉冲的，所以对不同的端口输出的信号脉冲，就可以看作是对输入信号的”分频“。至于分频频率是怎样的，由选用的计数器所决定。如果是十进制的计数器那就是十分频，如果是二进制的计数器那就是二分频，还有四进制、八进制、十六进制等等。以此类推。

请问高手，音响装个分频器有什么区别？会让低音加重吗？

音响是个统称，是功放和音箱的组合。

分频器是装在音箱内的。用来将输入给喇叭的信号分给不同的喇叭（高音、中音、低音喇叭），就是说，通过分频器，高音喇叭只给它输入高音，滤除了低音，低音喇叭只给它输入低音，滤除了高音。

不会让低音加重，只是让不同的喇叭发出它应该有的声音。更多

哦哦，谢谢啊，那这样有必要装吗？

任何有几个喇叭的音箱都必须有分频器！！只不过因为成本原因，有的音箱的所谓分频器就是用了一个电容（因为如果低音信号进入高音喇叭可能会使喇叭损坏），稍好点的喇叭都是用正经的分频器（就是既有电容，又有电感），好音箱的电容是无极性的，次音箱的电容是有极性的电解电容，而即就是无极性电容也有不同，好的无极性电容可能几十元，一般的可能几毛钱。

但音箱的分频器是必须有的！！

哦哦，有分频骑器，就是播放时候，高音就是全高音，低音就是全低音，没有两个混合到一起？

没有“全”这一说。

比如你的音箱的高音扬声器的频响范围是2KHZ~20KHZ，你的低音扬声器的频响范围是30HZ~3KHZ（肯定有交叉），你的分频器的分频点是2.5KHZ，那么2KHZ到3KHZ的声音可能由高低两个扬声器同时发出。

谢谢

在quartus二软件中分频器如何生成元件符号

先设置要建立原件符号的文件为顶层文件（project——set as top）,然后生成符号文件（File——create< update——create symbol file for current file），然后在当前工程下元件库中就有所产生的元器件了

都没有分频器，怎么可以接三个喇叭呢？需要什么条件？

这种廉价喇叭不用分频器，在中音喇叭的正极上串一只10uf/50v的电容，高音上串一直2.2uf/50v的电容就行了，如果感觉中高音量大了，可以适当减小电容容量，音量小了就适当增加电容容量。更多

怎么接，有线路图给我看看嘛，我看看刚才的成品我都不知道怎么回事，想模仿都不知道怎么下手

稍等，我画一张给你。

谢谢哥们，因为涨那么大没玩过，以前物理课也没好好学习，所以不懂

谢谢啦
