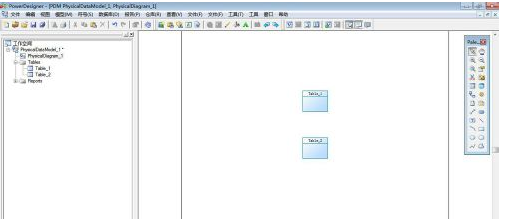

1、使用PowerDesigner打开或创建一个pdm模型文件,如果没有该软件请先下载并安装该软件。

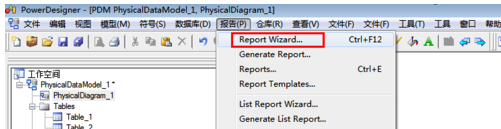

2、点击菜单报告->report wizard,弹出报告创建向导窗口。

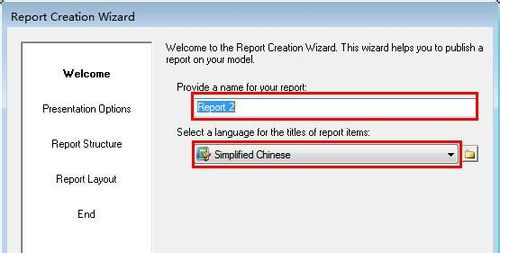

3、输入报告名字,例如:输入report2,然后选择语言简体中文(Simplified Chinese),点击下一步。

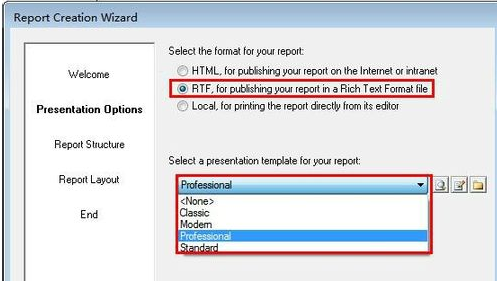

4、在报告格式单选框中选择rtf,在展现模板下拉列表中默认选择professional即可,点击下一步。

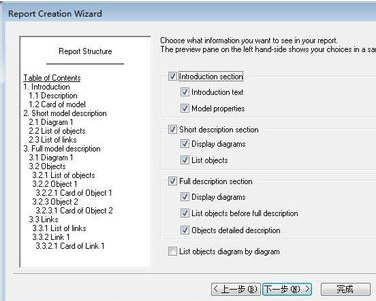

5、在报告结构预览步骤中选择需要展示的章节,包含介绍、短描述、全描述章节等内容,在这里默认即可,点击下一步。

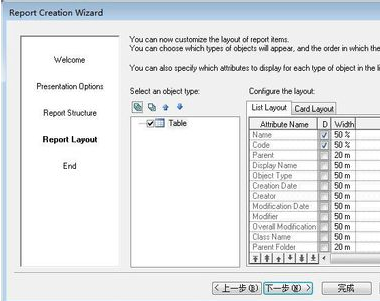

6、在报告布局步骤中选择对象类型,然后配置对象的列表布局和对象的卡片布局信息,在这里默认即可,点击下一步。

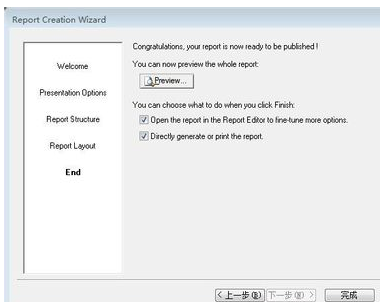

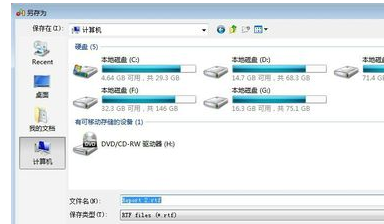

7、最后一步点击完成,会弹出文档另存为窗口,选择文件路径,输入文件名,例如:report2.rtf,然后点击保存,PowerDesigner会在指定的目录下生成report2.rtf文件。
8、用Office Word打开report2.rtf文件后,点击文件->另存为菜单,选择保存类型为docx,然后点击保存按钮,到此便成功将pdm文件导出为word文件了。
怎么将数据库设计pdm文件导出为word格式
将一个PD设计的PDM来导出WORD文档

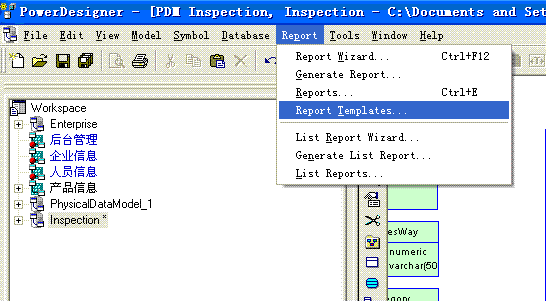

第一步,点击Report Temlates 制作模板

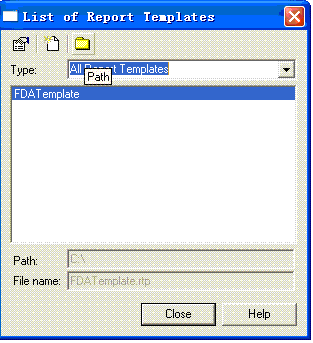

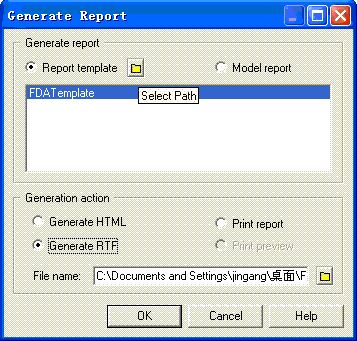

第二步,时间问题,我们在PATH小图标中 ,选择我们已经做好的一个FDATemplate 模板,并双击,没有模版的朋友,点New图标

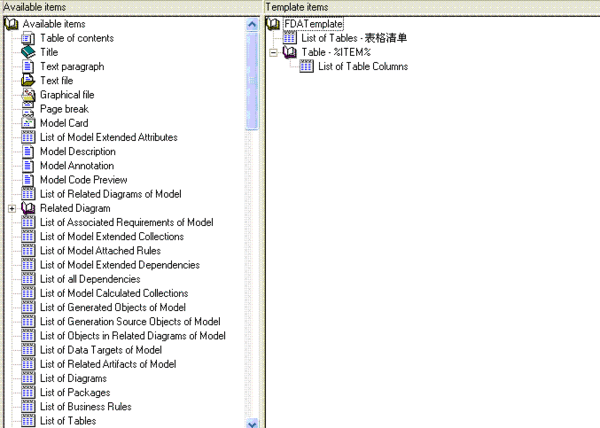

这时候,我们左右2个区,Aavailable区域中选择你想要在WORD文档中展示的东东,这里我们选择List of Tables,和List of Table Columns[数据表格信息]

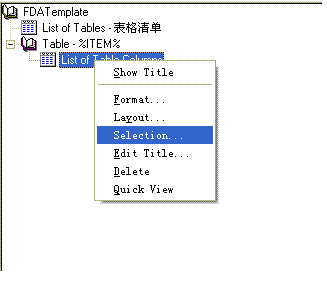

如图,右键点击,Selection

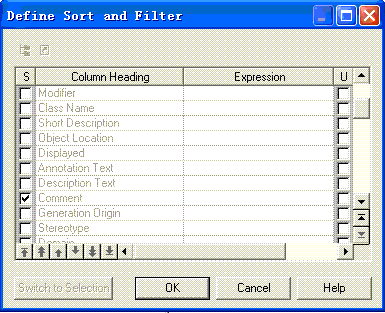

选择你想要在数据表格中展示的信息,想要展示的就打钩

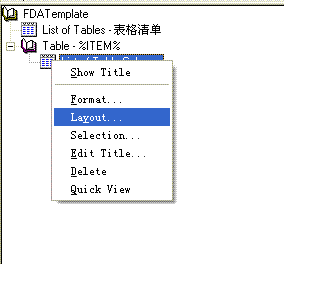

鼠标右键选择LAYOUT样式功能

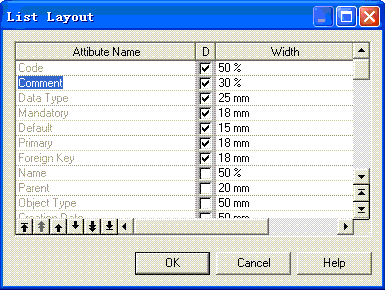

制作样式
点击保存,一个简单的RTP文档就制作完成了。

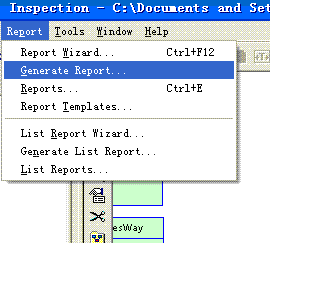

接着,我们导出WORD文档
在点击OK按钮之后,就会产生我们期待已久的,WORD文档了
怎么将数据库设计pdm文件导出为word格式
使用PowerDesigner打开或创建一个pdm模型文件,如果没有该软件请先下载并安装该软件
点击菜单报告->report wizard,弹出报告创建向导窗口
输入报告名字,例如:输入report2,然后选择语言简体中文(Simplified Chinese),点击下一步
在报告格式单选框中选择rtf,在展现模板下拉列表中默认选择professional即可,点击下一步
在报告结构预览步骤中选择需要展示的章节,包含介绍、短描述、全描述章节等内容,在这里默认即可,点击下一步
在报告布局步骤中选择对象类型,然后配置对象的列表布局和对象的卡片布局信息,在这里默认即可,点击下一步
最后一步点击完成,会弹出文档另存为窗口,选择文件路径,输入文件名,例如:report2.rtf,然后点击保存,PowerDesigner会在指定的目录下生成report2.rtf文件
用Office Word打开report2.rtf文件后,点击文件->另存为菜单,选择保存类型为docx,然后点击保存按钮,到此便成功将pdm文件导出为word文件了
导出模型后,模型会自动生成一个Reports文件夹,里面包含一个report2的报告模板,点击report2右侧会显示可选项和报告项,在这里可以选择报告的展示项目和展示结构,用来定义个性化的报告内容
步骤阅读
怎么将数据库设计pdm文件导出为word格式
可以看一下这个教程http://jingyan.baidu.com/article/375c8e19b4934d25f2a22984.html
powerdesigner导出WORD文件如何按让表格照pdm中内容顺序显示 现在是按照首位英文字母顺序排列
右击List of Table,选择Selection,然后选择哪一个字段就在Expression中输入true,
同时U会选中,一定要把U的对钩去掉,因为U是要过滤的列,
如果想和原来模型顺序一致,S那里就一个也不要勾选,这样生成的报告就是和模型一致的,也就是什么都不选就和原始设计一样
如何将oracle数据库中的表导出为PDM
使用powerDesigner自带的功能即可导出。
选择“database"-->"Reverse Engine Database..“,选择配好的连接到oracle的ODBC连接,就连到数据库上了。导出时可以自行选择要导出的表。
如何通过odbc导出mysql数据库表结构的pdm
mysqldump -uroot -p123456 test > /home/my.sql
说下 上面参数
数据库用户名:root
密码 :123456
数据库名:test
/home/my.sql 为导出文件地址,这里 是linux系统 所以为/home/my.sql
如果是windows替换 它为:e:/my.sql
注意空格
