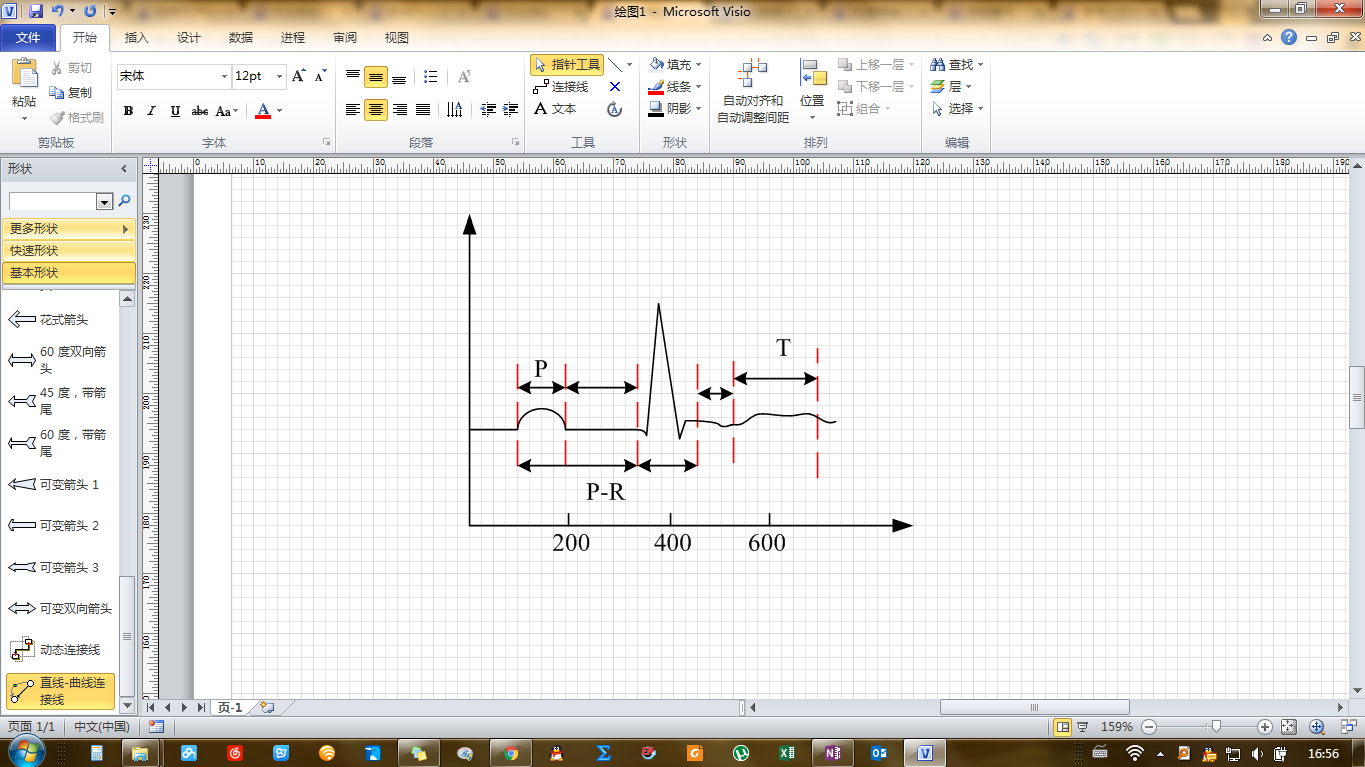

你百度visio,是微软的软件,可以画你这种图,很多教材都是用这个软件画的;还可以网上搜别人做好的库,导进去更方便.这是我随手画的一个,你看效果可以的话,悬赏给我吧
我用的viso但是不知道具体怎么画这个图,能详细一点吗?
你如果要纯手画的话,就新建空白绘图,然后在上面工具栏指针工具右边上有选项画直线曲线等各种绘图选项。再右边一栏就是调节线的颜色,粗细和类型,箭头等。画垂直的时候按着shift直接画就行。很简单的,你摸索下就会了。画好后,直接选中,复制到WORD里面去,不用截图,这样不会失真,还可以直接word里面编辑。
毕业论文用什么软件画图
普通的毕业流程图,用Microsoft Office Visio,我的毕业设计论文用的Microsoft Office Visio 2003,更多怎么画、论文插图教程直接在附件,因为图太多了、字数太多了,就不举例了。
做发表的论文排版或者画图用什么软件好?
论文写作我试过各种各样的画图导图工具,感觉很麻烦又得不到理想的图片质量,弄过Origin8.0,MATLAB,VISIO及Latex的排版工具。下面是我现在关于论文写作画图的一些小想法:
一直觉得科技论文里的画图很麻烦但也蛮重要的,给reviewer要留个好印象,远了说也希望给读者能留个好印象,说不定能增加citation。我一直很重视画图,排版。
开始时候是跟着师兄写文章,他用的什么方法画图我就学的什么方法!用Origin画完导成tiff格式,插入到论文中。后来发现这样子插入会把word弄很大,email给老板时很痛苦,而且不清晰,标量图经不起放大。做学术一段日子了,也Follow了其他团队的工作,比如UCSB的Banerjee团队,感觉他们工作棒图也漂亮,崇拜啊!后来学习他们把图弄小,同样页数里就可以放入更多的工作,份量重文章全面,citation的机率也大些!便更无法忍受tiff格式!
IEEE论文接收后会要求author提交figures,可以是eps,ps和tiff格式,但eps和ps格式图片是用于Latex排版的(正规journal排版应该都是用Latex的吧),其中只有tiff格式能兼容word,但不好也不方便使用。建议submit时manuscript里可以直接用Origin的图,便可端给老板和reviewers了[Note:origin中经常有些特殊符号,如mm,可以直接Ctrl+m插入这些特殊符号]。
这样足够清晰了,accepted后最终稿可用origin导出eps图片,不用管图片尺寸,在Latex里可以限定大小。
但我老板很麻烦,经常要求在图表的空白处插入model图,看起来会更紧凑,Origin在画结构图方面渣得很,不得不求助于VISIO。把Origin的图copy到VISIO里,用VISIO画model图插到空白处,再将VISIO图copy到word。
Accepted后最终稿要注意,把VISIO图保存为wmf格式,再用小工具wmf2ps将其转为ps格式,再用GSview将ps格式图片另存为eps格式,同时就可以把周转空白边距去掉。如果是word里的表格也可以将之转为VISIO后再进行这一流程。
也有人用MATLAB画图导为emf格式,个人觉得MATLAB画图很好但不大方便,像我这样经常要调线型颜色标记的人会崩溃的。
论文中如图所示的图标是用什么软件绘制的?
好像是电脑绘图吧,我看有点像,不知道你的到底是不是有时候发的图真的不懂,问题你发的有的还真没有啊,没见过,就肯定有的不懂啊所以,我看像电脑绘制的图,其余别的真的没见过不懂了。
论文用什么软件画流程图最好

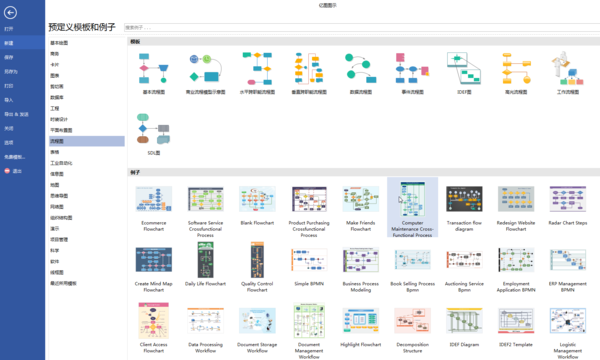

可以用Visio画,也可以用EdrawMax画,建议用EdrawMax,主要是简单好用,不用学直接就能上手,里面有很多模板和例子,画出来的图很专业也很漂亮,一定会给你的论文加分的!!!
那些漂亮的sci论文图一般用什么软件制作的
论文制图软件一般有
solidworks 立体三维图,机械类图
coredraw和origin 数据曲线图,对比图
matlab 可以做云图
