软件工程课程设计
一、 课程设计题目：
航空公司机票预订系统。
二、 课程设计内容简要分析：
航空公司为方便旅客，需开发一个机票预定系统。为便于旅客由旅行社代替航空公司负责为旅客定票，旅行社把预定机票的旅客信息，包括姓名、性别、工作单位、身份证号码、旅行时间、旅行目的地，输入机票预定系统的客户端程序，系统经过查询航空公司内的航班数据服务器后，为旅客安排航班，印出取票通知。旅客在飞机起飞前一天凭取票通知和帐单交款后取票，系统校对无误后即印出机票给旅客。
要求系统能有效、快速、安全、可靠和无误的完成上述操作。并要求客户机的界面要简单明了，易于操作，服务器程序利于维护。
三、主要设计过程：
1、问题定义：
航空运输现在已经逐渐成为我国运输事业的重要手段，但是对于航空运输来说，天气或人为的种种的因素，会给航空机票的预定和退订带来困难，特别是对于机票的预定和退订的条理性、及时性和准确性，也同样带来巨大的困难。
对以上的问题，完全可以建立一套完整的航空公司机预定系统，来对信息进行录入、查询、订票、退票等日常管理工作，尽量少的人员介入和数据冗余，以简练实用为基础，实现信息管理计算机化，提高工作效率和信息化水平。
2、可行性分析：
可行性分析对系统的开发至关重要，可以大幅减少不必要的损失，保证系统开发的顺利进行。可以从技术可行性、经济可行性、操作可行性三方面进行系统可行性分析：
2.1、技术可行性：
这些年来，计算机技术的发展异常迅猛，而绝大多数的企业和单位，都已经把计算机作为信息和数据处理、保存和管理的重要工具。
Java是Sun Microsystem公司的James Gosling开发的编程语言。它以C++为基础，但是却是一个全新的软件开发语言。Java是一个简单，面象对象、分布式、解释性、强壮、安全，与系统无关、可移植、高性能、多线程和动态的语言，利用Java就可以编制出程序接口好、图形界面优美的管理系统。同时，微软公司开发的SOL Server 2000，为数据库的开发和管理带来了极大的方便。
2.2、经济可行性：
一方面，对于新系统的开发和研究，不需要花费更多的费用，而且对于人员的培训，不同样不需要花费很多；另一方面，航空公司的原有服务器和计算机系统，同样可以用来使用，不需要更新系统。
2.3、操作可行性：
对于用Java开发的本系统，通过简单的学习就可以熟练操作，同时，对于票务的管理，也同样因为本系统的高效性、及时性和方便性而易于管理。
通过以上的分析，航空公司机票预定系统在经济上、技术上、操作上都是可行的。
3、 需求分析：
需求分析阶段的主要目标是准确了解用户对未来软件的系统结构的需求，是发现、求精、建模、规格说明和复审过程。
在需求分析中，可以采用主要流程和数据流程图来描述。
3.1、该系统主要要完成的流程为：
a) 录入：可以录入航班情况（数据可以存储在一个数据文件中，数据结构、具体数据自定）
b) 查询：可以查询某个航线的情况（如，输入航班号，查询起降时间，起飞抵达城市，航班票价，票价折扣，确定航班是否满仓）；可以输入起飞抵达城市，查询飞机航班情况；
c) 订票：（订票情况可以存在一个数据文件中，结构自己设定）可以订票，如果该航班已经无票，可以提供相关可选择航班；
d) 退票： 可退票，退票后修改相关数据文件；客户资料有姓名，证件号，订票数量及航班情况，订单要有编号。
3.2、数据流程图：
数据流程图是描绘信息流和数据从输入移动到输出的过程中所经历的变换。是一种能全面描述信息系统逻辑模型的主要工具,也是系统分析人员与用户进行交流的有效手段。
旅客的订票流程图如下：
旅客取票的流程图如下：
订票旅客清单
打印机票
旅客信息查询
旅客
旅客
售出机票信息
4、概要设计：
4.1、本系统的设计总框图：
说明：本系统共分为两大子系统：客户定票系统和后台管理系统。
客户服务系统包含三个子系统：
1、查询系统（实现查询功能）
2、定票系统（实现定票功能）
3、退票系统（实现退票和修改功能）
后台处理系统包含三个子系统：
1、航班信息查询 (实现航班信息的查询功能)
2、航班信息修改（实现航班信息的修改、新增、删除功能）
3、乘客信息查询（实现乘客信息的查询）
两大系统共用两个数据文件：航班基本信息文件和客户定票信息文件。
4.2、客户定票系统的概要设计：
说明：
1）查询：用户可以通过输入航班号单关键字查询，飞机的起降地点和飞机的起飞时间双关键字查询两种方式进行查询。（注：结构图里查询和订票之间的连线表示客户可以由查询界面直接进入订票界面）
2）订票：客户可以直接从主界面直接进入订票界面，也可以从航班信息查询界面通过事件触发进入订票界面。客户在订票界面内填写客户基本信息和所定航班的关键信息，然后由提交事件进行信息有效性判断。如果数据有效，则修改航班基本信息，新增客户信息。
3）退票和修改：在客户正确输入交易单号，乘客姓名，身份证号的前提下，系统确定数据有效性，客户拥有退票或修改交易的权限。此时对航班基本信息数据文件和客户订票信息文件进行数据项的删除或修改。
4）客户修改的主要作用：当客户对于所定机票的航班号，数量，等级等内容需要修改时，可启动此功能。
同时，为方便客户修改过程能准确的了解航班基本信息，在客户退票界面加入了查询按钮。可以通过事件触发进入相关界面。
4.3、后台管理系统的概要设计：
说明：
1) 航班信息修改：管理人员可以通过输入航班号与日期查询该航班的基本信息 。可在查询的结果上进行修改，也可删除该条信息。所有数据修改都应在数据文件中完成，在界面上显示出来。
2) 航班信息录入：管理人员可以通过输入新的航班信息新加一条航班的基本信息。
3) 乘客信息查询：管理人员可以通过输入交易单号码，乘客姓名，乘客身份证号查询乘客的基本信息。
4.4、机票预订系统的逻辑模型如下：
航班机票信息
旅行时间
姓名
性别
旅行地点
身份证号码
工作单位
旅客
1
价格
航空公司
取票通知
帐单
订票
1 1
时间
旅行社
合适航班机票
N
订票旅客清单
售出机票信息
可售机票
等级
5、详细设计：
5.1、主界面程序流程图设计：
说明：在主界面，可以设置四个按钮以供选择：查询、订票、退票和退出。
选择不同的按钮触发不同事件。
5.2、查询系统程序流程图设计：
5.3、订票系统程序流程图设计：
5.4、 退票系统流程流程图设计：
6、实现和单元测试：
6.1、编码：
航班信息链表类核心代码：
public class FlightList implements Serializable
{
public FlightListNode firstNode; // 第一架航班的信息表
public FlightListNode lastNode; // 最后一架航班的信息表
public String name;
public int numberOfRecords; // 全天起落航班的总记录
public FlightList( String s )
{
name = s;
firstNode = lastNode = null;
}
public boolean exist( String sFlightNo, Date date ) //判断含传入航班号和日期的结点是否存在
{
FlightListNode current = firstNode; // 航班信息的第一个结点
while( current != null)
{
if( current.data.flightNum.equals( sFlightNo )
&& current.data.date.equals( date ) )
return false;
else
current = current.next; //当前航班号不存在时转入下一个结点
}
return true;
}
public void insertAtFront( FlightInfo insertItem ) //在链首插入结点
{
if( isEmpty() )
firstNode = lastNode = new FlightListNode( insertItem );
else
firstNode = new FlightListNode( insertItem, firstNode );
return numberOfRecords ++;
}
public void insertAtBack( FlightInfo insertItem ) //在链尾插入结点
{
if( isEmpty() )
firstNode = lastNode = new FlightListNode( insertItem );
else
lastNode = lastNode.next = new FlightListNode( insertItem );
return numberOfRecords ++;
}
public void delete( FlightInfo deleteItem ) //删除航班信息结点
{
FlightListNode deleteNode = new FlightListNode( deleteItem );
FlightListNode current = firstNode;
if( isEmpty() )
throw new EmptyListException( name );
FlightListNode temp = firstNode;
int flag = 0 ;
while( current != null )
{
if( current.data.flightNum.equals( deleteNode.data.flightNum ))
{
if( flag == 0 )
{
firstNode = firstNode.next;
}
temp.next = current.next;
break;
}
else
{
temp = current;
current = current.next;
flag ++;
}
}
numberOfRecords --;
}
}
7、软件维护：
维护方面主要为对服务器上的数据库数据进行维护。可使用 SQL SERVER 2000的数据库维护功能机制。例如，定期为数据库进行Backup，维护管理数据库死锁问题和维护数据库内数据的一致性等。
三、 主要参考文献：
1 张海潘. 软件工程导论. 北京：清华大学出版社,2005
2 赵松涛. SQL Server 2000系统管理实录. 北京：电子工业出版社, 2006
3 宋波. Java Web应用与开发教程. 北京：清华大学出版社,2006
4 孙卫琴. Java面向对象编程. 北京：电子工业出版社,2006

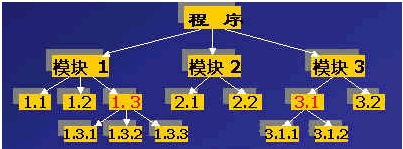

系统功能模块结构图,是什么
系统模块（功能）结构图
结构化设计方法，采用类似于结构化分析的“由大到小”、“自顶向下，逐层分解”的基本思想描述（分解）系统。结构化设计方法，首先以数据流图为基础导出系统模块（功能）结构图。在导出系统模块（功能）结构图的过程中，以独立性、低耦合性、高内聚性、公共模块作为模块划分的原则。先将系统数据流图中的加工转换成模块，再将各大模块继续划分为较小的模块，直到每一模块都是功能单一的模块。
怎么查询已订的飞机票?
1、如果是购买的纸质票，在窗口办理的，一般只能通过拨打该航空公司的客服电话查询。
2、电子票可以上该航空公司的网站查询。一般需要输入证件号，或票号就可以查询到了。也可以通过客服电话查询。
3、或者从一些专业查询电子客票真伪的网站查询。
4、也可以拨通114查询。现在114也有与飞机票有业务，预订以及查询都可以。
扩展资料
常见问题
手续办理
办理乘机手续时间的规定：航班起飞前一个半小时（90分钟）开始办理乘机手续至航班起飞前30分钟停止办理手续，请旅客握时间按时办理。
为什么机场提前30分钟停办乘机手续？在办完乘机手续后到飞机滑行到跑道头的30分钟内，民航工作人员要进行三个方面的工作：
一、值机人员要结算旅客人数，行李数件、重量、货物件数、重量、邮件等，并根据以上数据进行载重平衡的结算（载重平衡结算要画平衡图，计算重心位置），然后做好舱单，送上飞机交机组，飞机方可放行，这些工作大约需要10分钟左右；
二、在进行上述工作的同时，广播室通知旅客开始登机，服务员要核对登机牌，清点人数。旅客上了飞机后，乘务员要再次清点人数，防止有人漏乘，然后进行飞机起飞前的准备工作，给旅客讲解有关注意事项和机上设备使用方法，检查行李架上的行李是否放好，旅客的安全带是否系好等工作。搬运队还要往机舱内装行李、货物、邮件，以上工作虽是同步进行，但全布完成需要10分钟；
三、剩下10分钟是飞机关好舱门滑行到跑道起始点所需的时间。所以飞机离开地面30分钟应停办乘机手续，否则航班就会延误。
参考资料中国国际航空公司飞机票查询
网上订了飞机票，网上值机是什么意思
你好。
网上值机是 为使旅客方便快捷出行，缓解机场值机柜台压力，各家航空公司相继开通“网上值机”服务。购买了电子客票且未办理过变更手续和有确定航班的成人旅客，可以免去到机场值机柜台长时间排队的烦恼，在航班预计起飞时间前，通过网络，足不出户地确认航班,选择喜爱的座位,打印登机牌,完成办理登机的手续。
也就是说只要在网上申请值机后就可以拿的身份证直接去安检候机了。
那行李怎么办
行李在准备去候机的安检时，如果不托运的直接安检随身带，如果要托运的，那边就可以直接托运。
计算机《软件工程》、《数据结构》作业有会的吗？
这里有
参考资料：http://blog.icxo.com/print.jsp?aid=30997
在结构化程序设计方法中，三种基本结构是
一、结构化程序设计方法主要由以下三种基本结构组成：
二、采用结构化程序设计方法的好处：
采用结构化程序设计方法，程序结构清晰，易于阅读、测试、排错和修改。由于每个模块执行单一功能，模块间联系较少，使程序编制比过去更简单，程序更可靠，而且增加了可维护性，每个模块可以独立编制、测试。
数据库系统的组成，相互之间的关系
数据库系统一般由数据库、数据库管理系统（及其开发工具）、应用系统、数据库管理员和用户构成
一、硬件平台及数据库
由于数据库系统数据量都很大，加之DBMS丰富的功能使得自身的规模也很大，因此整个数据库系统对硬件资源提出了较高的要求，这些要求是：
（1） 足够大的内存，存放操作系统、DBMS的核心模块、数据缓冲区和应用程序。
（2） 有足够大的磁盘等直接存取设备存放数据库，有足够的磁带（或微机软盘）作数作备份。
（3） 要求系统有较高的通道能力，以提高数据传送率。
二、软件
数据库系统的软件主要包括：
（1）DBMS。DBMS是为数据库的建立、使用和维护配置的软件。
（2）支持DBMS运行的操作系统。
（3）具有与数据库接口的高级语言及其编译系统，便于开发应用程序。
（4）以DBMS为核心的应用开发工具。
应用开发工具是系统为应用开发人员和最终用户提供的高效率、多功能的应用生成器、第四代语言等各种软件工具。它们为数据库系统的开发和应用提供了良好的环境。
（5）为特定应用环境开发的数据库应用系统。
三、人员
开发、管理和使用数据库系统的人员主要是：数据库管理员、系统分析员和数据库设计人员、应用程序员和最终用户。不同的人员涉及不同的数据抽象级别，具有不同的数据视图，如图1.30所示，其各自的职责分别是：
1．数据库管理员（DataBase Administrator，简称 DBA）在数据库系统环境下，有两类共享资源。一类是数据库，另一类是数据库管理系统软件。因此需要有专门的管理机构来监督和管理数据库系统。DBA则是这个机构的一个（组）人员，负责全面管理和控制数据库系统。具体职责包括：
（1）决定数据库中的信息内容和结构
数据库中要存放哪些信息，DBA要参与诀策。因此DBA必须参加数据库设计的全过程，并与用户、应用程序员、系统分析员密切合作共同协商，搞好数据库设计。
（2）决定数据库的存储结构和存取策略
DBA要综合各用户的应用要求，和数据库设计人员共同决定数据的存储结构和存取策略以求获得较高的存取效率和存储空间利用率。
（3）定义数据的安全性要求和完整性约束条件
DBA的重要职责是保证数据库的安全性和完整性。因此DBA负责确定各个用户对数据库的存取权限、数据的保密级别和完整性约束条件。
（4）监控数据库的使用和运行
DBA还有一个重要职责就是监视数据库系统的运行情况，及时处理运行过程中出现的问题。比如系统发生各种故障时，数据库会因此遭到不同程度的破坏，DBA必须在最短时间内将数据库恢复到正确状态，并尽可能不影响或少影响计算机系统其他部分的正常运行。为此，DBA要定义和实施适当的后备和恢复策略。如周期性的转储数据、维护日志文件等。有关这方面的内容将在下面做进一步讨论。
（5）数据库的改进和重组重构
DBA还负责在系统运行期问监视系统的空间利用率、处理效率等性能指标，对运行情况进行记录、统计分析，依靠工作实践并根据实际应用环境，不断改进数据库设计。不少数据库产品都提供了对数据库运行状况进行监视和分析的实用程序，DBA可以使用这些实用程序完成这项工作。
另外，在数据运行过程中，大量数据不断插入、删除、修改，时间一长，会影响系统的性能。因此，DBA要定期对数据库进行重组织，以提高系统的性能。
当用户的需求增加和改变时，DBA还要对数据库进行较大的改造，包括修改部分设计，即数据库的重构造。2．系统分析员和数据库设计人员系统分析员负责应用系统的需求分析和规范说明，要和用户及DBA相结合，确定系统的硬件软件配置，并参与数据库系统的概要设计。
数据库设计人员负责数据库中数据的确定、数据库各级模式的设计。数据库设计人员必须参加用户需求调查和系统分析，然后进行数据库设计。在很多情况下，数据库设计人员就由数据库管理员担任。3．应用程序员应用程序员负责设计和编写应用系统的程序模块，并进行调试和安装。4．用户 这里用户是指最终用户（End User）。最终用户通过应用系统的用户接口使用数据库。常用的接口方式有浏览器、菜单驱动、表格操作、图形显示、报表书写等，给用户提供简明直观的数据表示。
最终用户可以分为如下三类：
（1）偶然用户。这类用户不经常访问数据库，但每次访问数据库时往往需要不同的数据库信息，这类用户一般是企业或组织机构的高中级管理人员。
（2）简单用户。数据库的多数最终用户都是简单用户。其主要工作是查询和修改数据库，一般都是通过应用程序员精心设计并具有友好界面的应用程序存取数据库。银行的职员、航空公司的机票预定工作人员、旅馆总台服务员等都属于这类用户。
（3）复杂用户。复杂用户包括工程师、科学家、经济学家、科学技术工作者等具有较高科学技术背景的人员。这类用户一般都比较熟悉数据库管理系统的各种功能，能够直接使用数据库语言访问数据库，甚至能够基于数据库管理系统的API编制自己的应用程序。
