实训-----------是职业技能实际训练的简称,是指在学校控制状态下,按照人才培养规律与目标,对学生进行职业技术应用能力训练的教学过程。
具体包括以下内容: (
1)从时空上分,有校内实训和校外实训,包括教学见习、教学实训和生产实训;
(2)从形式上分,有技能鉴定达标实训和岗位素质达标实训,包括通用技能实训和专项技能实训;
(3)从内容上分,有动手操作技能实训和心智技能实训;包括综合素质要求(创业和就业能力统称跨岗位能力)实训。
实训的最终目的是全面提高学生的职业素质,最终达到学生满意就业、企业满意用人的目的。合理的实训教育本应该是大学教育的一个重要组成部分,但是目前却成为了社会培训机构、企业内训的责任。 学员:“实训教育 = 就业”; 对于学员来说,通过实训,一方面可以增加实践经验;另一方面,可以降低就业的成本和风险;增加就业的机会; 实训教育面向企业培养实用员工,对学员而言,其本质不是培训而是就业,因此市场宣传以“就业”为诉求点,培训过程要与企业嫁接。 “实训 = 素质 + 技能 + 经验” “实训过程 = 补强阶段 + 实操阶段 + 实习阶段 + (就业阶段)” 实训教学是有一定理论基础的学员,在拥有多年实战经验的商务(职业)教练的指导下,在真实条件下,最终达到企业的用人要求,并获得国家认可的职业资格证书的过程。 真实的企业环境,严格的企业管理制度,市场化的项目实战,是实训机构必备的三大要素。
目标
(1)努力体现真实的职业环境。学校在安排、布置实训场所时,应避免采用实验室的框架,学生使用的装备、工具仅可以能贴近职业真实。由于经济、职业形态的多样性,安排上一般可采取少批量,多元组合的方式。 (2)强调实训项目的功能应用性和工艺规范性。学校在设计实训项目时应明显区别于实验。如电工实验,一般采用软导线连接,测量线路中的相关物理量,以验证某个定理或公式的正确性。而电工实训则不然。一般它给出的线路应有明 确的功能应用性,如多层民宅的通道照明线路、抢答器的线路、机床控制箱某一部位的线路,使学生了解各类电路的实际应用。同时实训应要求学生按照电工操作规范进行导线、辅料的选择及布线。 (3)加强技能操作训练。高职学生的实训课程不能仅限于对某项技能的了解,知晓,而应该对主要技能达到独立操作和熟练的水平。这就需要有一定量的积累,最好能设计、选择某些典型产品的工艺过程。如五寸迷你型电视机的组装,以训练学生焊接、调试的能力。对高职学生智力技能的训练主要在智能型、数字化设备的维护、维修、测试、调整等方面,要达到举一反三,触类旁通的目的。因此在学校的实训基地内,教师要设计(包括采用外购专用设备)一些便于装拆、故障设置、又能及时恢复的项目,也要让学生到企业参加实际的工作。 (4)采用模拟仿真软件,提高实训项目的适用性和经济性。随着电子信息技术的发展,很多行业的技术岗位已采用了数字化、软件化技术,如电路板的设计与制作、工业控制器的应用、数控机床、加工中心的运作等等。因此采用各类相关软件对学生进行职业训练是必要的。同时采用实用软件或模拟仿真系统至少有下列优点:①节约经费。一个数控机床仿真软件一万人民币,而一台国产的数控机床至少也要10多万元。②减少占地空间。一个电子线路设计自动化的软件只需电脑及工作台,软件中存放了大量先进的测量仪器设备、器件和元件,无需空间堆放。③对使用大型重装备设施的实训项目,采用软件系统或仿真运行后再使用实物系统,既能避免设施的损坏,更能有效保护师生的人身安全。④有利于学生创新和自信力的提高。一道数控加工工序可由不同的程序完成,一个电子产品的功能可由不同的线路来实现,采用仿真、模拟软件既能较快证明学生这些不同构思异曲同工之妙的可行性,同时也能补充教师本身的局限性。 (5)构思创新型的实训项目,提高实训的科技含量。高职学生的实训应区别于中职倚重动作技能的训练。如设计数控机床调试和维护的实训,我们可随意把机床置于某种状态或设置某些故障,让学生按一定的要求恢复;如电子产品的测试和剖析,我们可要求学生根据输入、输出物理量的变化,辨识系统内部的线路结构。这些创新型实训项目的设计,有利于学生手脑并用,均衡发展。
这么多这么笼统,能不能简单讲讲是干嘛的
我开学上安徽国防科技职业学院,学校里实训是干什么呢
什么是EDA软件
是电子设计自动化。
电子设计自动化(英语:Electronic design automation,缩写:EDA)是指利用计算机辅助设计(CAD)软件,来完成超大规模集成电路(VLSI)芯片的功能设计、综合、验证、物理设计(包括布局、布线、版图、设计规则检查等)等流程的设计方式。
在电子产业中,由于半导体产业的规模日益扩大,EDA 扮演越来越重要的角色。使用这项技术的厂商多是从事半导体器件制造的代工制造商,以及使用 EDA 模拟软件以评估生产情况的设计服务公司。EDA 工具也应用在现场可编程逻辑门阵列的程序设计上。
扩展资料
eda的历史发展
在电子设计自动化出现之前,设计人员必须手工完成集成电路的设计、布线等工作,这是因为当时所谓集成电路的复杂程度远不及现在。工业界开始使用几何学方法来制造用于电路光绘(photoplotter)的胶带。
到了1970年代中期,开发人应尝试将整个设计过程自动化,而不仅仅满足于自动完成掩膜草图。第一个电路布局、布线工具研发成功。设计自动化研讨会(Design Automation Conference)在这一时期被创立,旨在促进电子设计自动化的发展。
电子设计自动化发展的下一个重要阶段以卡弗尔·米德(Carver Mead)和琳·康维于1980年发表的论文《超大规模集成电路系统导论》(Introduction to VLSI Systems)为标志。这一篇具有重大意义的论文提出了通过编程语言来进行芯片设计的新思想。
如果这一想法得到实现,芯片设计的复杂程度可以得到显著提升。这主要得益于用来进行集成电路逻辑仿真、功能验证的工具的性能得到相当的改善。随着计算机仿真技术的发展,设计项目可以在构建实际硬件电路之前进行仿真,芯片布局、布线对人工设计的要求降低。
而且软件错误率不断降低。直至今日,尽管所用的语言和工具仍然不断在发展,但是通过编程语言来设计、验证电路预期行为,利用工具软件综合得到低抽象级(或称“后端”)物理设计的这种途径,仍然是数字集成电路设计的基础。
参考资料来源 百度百科-eda
《电子技能与实训》课程总结。
电子技能与实训教学基本要求
(54学时)一、课程性质和任务本课程任务是使学生掌握从事电子电器应用与维修工作所必需的电子基本工艺和基本技能,初步形成解决实际问题的能力,为学习其他专业知识和职业技能打下基础。二、课程教学目标(一) 知识教学目标1. 了解电工电子仪表、仪器的基本结构及正确使用与维护;2. 掌握常用电子元器件的正确识别与检测方法;3. 理解常用电子电路和简单电子整机电路的分析、检测与常见故障排除方法;4. 掌握电子电路安装的工艺知识。(二) 能力培养目标1. 能正确使用常用电工电子仪表、仪器;2. 能正确阅读分析电路原理图和设备方框图,并能根据原理图绘制简单印刷电路;3. 初步学会借助工具书、设备铭牌、产品说明书及产品目录等资料,查阅电子元器件及产品有关数据、功能和使用方法;4. 能按电路图要求,正确安装、调试单元电子电路、简单整机电路;5. 处理电子设备的典型故障。(三) 思想教育目标1. 具有热爱科学、实事求是的学风和创新意识、创新精神;2. 加强爱岗敬业意识和职业道德意识。三、教学内容和要求基 础 模 块
(一) 常用电子仪器、仪表的使用与维护1. 了解常用电子仪器、仪表的结构;2. 理解常用电子仪器、仪表的基本功能;3. 掌握常用电子仪器、仪表的使用方法和注意事项。(二) 常用电子元器件的识别与检测1. 理解常用电子元器件的型号和主要参数;2. 理解常用电子元器件的识别和分类方法;3. 掌握用万用表检测常用电子元器件的方法。(四) 印刷电路板的手工制作1. 理解印刷电路图绘制知识;2. 掌握印刷电路板手工制作工艺要求。(五) 分压式电流负反馈偏置放大电路的安装调试与维修1. 了解电路元器件焊接方法;2. 掌握静态工作点调试方法及动态测试方法;3. 掌握常见电路故障的分析方法。(六) 由集成运算放大器组成的小型温度控制器的安装调试与故障排除1. 了解集成运算放大器的外形及结构;2. 理解集成运算放大器的管脚识别方法和管脚功能及主要参数;3. 掌握集成运算放大器焊接方法及注意事项。(七) 集成音频功率放大电路的安装调试与故障排除1. 理解集成音频功率放大电路的管脚功能及主要参数;2. 掌握最大输出功率、效率、失真度、幅频特性检测方法。(八) 直流稳压电源的安装调试与故障排除1. 理解三端稳压器外形、管脚识别和主要参数;2. 掌握纹波电压、稳压系数、调压范围和调节方法。(九) 简易四路声光报警器的安装调试与故障排除1. 了解集成与非门、非门逻辑功能;2. 理解声光报警器电路原理与调试方法。选 用 模 块(一) 家用调光台灯电路的安装调试与故障排除1. 了解晶闸管、单结晶体管的工作特性、识别与检测方法;2. 理解触发电压、输出电压的测试方法和调压方法。(二) 高、低频音乐信号发生器的安装调试与故障排除1. 了解常见电路的振荡条件、音乐集成电路外形及管脚功能;2. 理解高频、低频信号产生的方法和调试方法。(三) 由555组成的变音警笛电路的安装调试与故障排除1. 理解555管脚功能及主要参数;2. 理解电路的调试方法。(四) 简单实用的电池充电器电路的安装调试与故障排除1. 理解充电电路结构与工作原理;2. 学会电路的调试方法并能排除简单故障。(五) 双调光蘑菇灯电路的安装调试1. 了解双向晶闸管、双向二极管工作特性及主要参数;2. 理解电路调试方法。(六) 石英晶体遥控发射器的安装调试1. 了解石英晶体工作特性及主要参数;2. 理解电路工作原理。(七) 实用稳压电源的安装调试1. 理解实用稳压电源工作原理;2. 理解稳压、调压测试方法。(八) 数字钟的安装调试与故障排除1. 理解555时基电路的结构及作用;2. 理解由十进制计数器构成六十进制、二十四进制计数器的方法;3. 了解集成计数器、译码器及逻辑门电路的管脚功能。实践教学模块
(一) 基本实训1. 常用电子仪器、仪表使用与维护会正确操作和维护常用电子仪器、仪表。2. 常用电子元器件的识别与检测
能识别常用电子元器件;会用万用表检测电阻、电位器、电感器及常用开关;会用万用表检测常用半导体电子元器件。3. 印刷电路板的手工制作会根据工艺要求手工制作指定电路的印刷电路板。4. 分压式电流负反馈偏置放大电路的安装调试与维修能按工艺要求正确安装焊接电路;会用有关仪器、仪表对电路进行静态、动态调整和测试;能排除电路出现的常见故障。5. 由集成运算放大器组成的小型温度控制器的安装调试与故障排除会按工艺要求正确安装电路;会进行温控调试;能排除电路中出现的常见故障。
6. 集成音频功率放大电路的安装调试与故障排除会正确识别集成音频功率放大电路管脚;能正确安装电路并会进行调试和检测;能排除电路中出现的常见故障。7.直流稳压电源的安装调试与故障排除会正确识别和检测桥堆和三端集成稳压器;能正确安装电路,能正确测量稳压性能、调压范围;能排除常见故障。8. 简易四路声光报警器的安装调试与故障排除会正确识别并应用四路输入集成与非门和六非门集成器件;会绘制正确的印刷电路图和按工艺制作印刷电路板,并能正确安装电路;能排除常见故障。
(二) 选用实训
1. 家用调光台灯电路的安装调试与故障排除会检测晶闸管、单结晶体管;能正确安装电路、测试调压范围;能排除常见故障。
2. 高、低频音乐信号发生器的安装调试与故障排除会识别音乐集成电路管脚,并能正确应用;能正确安装电路;会测试高、低频输出波形;能排除常见故障。3. 由555组成的变音警笛电路的安装调试与故障排除会识别NE555管脚,正确应用其管脚;能正确安装电路和调试;能排除常见故障。4. 简单实用的电池充电器电路的安装调试与故障排除能画出正确印刷电路图,并会制作印刷电路板;能正确安装电路和调试;能排除常见故障。5. 双调光蘑菇灯电路的安装调试会检测双向晶闸管、双向二极管;能正确安装电路和调试;能排除常见故障。
6. 石英晶体遥控发射器的安装调试会对石英晶体进行检测,会对振荡线圈进行正确调整;能正确安装电路和调试;能排除常见故障。
7. 实用稳压电源的安装调试会正确检测和使用三端可调式集成稳压器;会制作电源印刷电路板,并能正确安装电路和检测性能;能排除常见故障。8. 数字钟的安装调试与故障排除会正确使用相关集成器件;会正确安装数字钟电路,并能进行检测和调整。
电路模拟实物图软件
ftp://60.190.223.186/VIP资料下载三区/电子科技大学课程系列/模拟电子电路/模拟电子电路25.wmv
就这个资源
http://down.elecfans.com/bbs/z/elecfans.com-数字及模拟电路仿真软件.rar
学电子电路eda技术需要什么基础
EDA技术是在电子CAD技术基础上发展起来的计算机软件系统,是指以计算机为工作平台,融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果,进行电子产品的自动设计。
利用EDA工具,电子设计师可以从概念、算法、协议等开始设计电子系统,大量工作可以通过计算机完成,并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在计算机上自动处理完成。
现在对EDA的概念或范畴用得很宽。包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域,都有EDA的应用。目前EDA 技术已在各大公司、企事业单位和科研教学部门广泛使用。例如在飞机制造过程中,从设计、性能测试及特性分析直到飞行模拟,都可能涉及到EDA技术。本文所指的EDA技术,主要针对电子电路设计、PCB设计和IC设计。EDA 设计可分为系统级、电路级和物理实现级。
EDA常用软件
EDA 工具层出不穷,目前进入我国并具有广泛影响的EDA软件有:EWB、PSPICE、OrCAD、PCAD、Protel、Viewlogic、 Mentor、Graphics、Synopsys、LSIlogic、Cadence、MicroSim等等。这些工具都有较强的功能,一般可用于几个方面,例如很多软件都可以进行电路设计与仿真,同时以可以进行PCB自动布局布线,可输出多种网表文件与第三方软件接口。下面按主要功能或主要应用场合,分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件,进行简单介绍。
1、电子电路设计与仿真工具
电子电路设计与仿真工具包括SPICE/PSPICE;EWB;Matlab;SystemView;MMICAD等。下面简单介绍前三个软件。
(1)SPICE(Simulation Program with Integrated Circuit
Emphasis)是由美国加州大学推出的电路分析仿真软件,是20世纪80年代世界上应用最广的电路设计软件,1998年被定为美国国家标准。1984年,美国 MicroSim公司推出了基于SPICE的微机版PSPICE(Personal—SPICE)。现在用得较多的是PSPICE6.2,可以说在同类产品中,它是功能最为强大的模拟和数字电路混合仿真EDA软件,在国内普遍使用。最新推出了PSPICE9.1版本。它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。无论对哪种器件哪些电路进行仿真,都可以得到精确的仿真结果,并可以自行建立元器件及元器件库。
(2)EWB(Electronic Workbench)软件 是Interactive ImageTechnologies Ltd 在20世纪90年代初推出的电路仿真软件。目前普遍使用的是EWB5.2,相对于其它EDA软件,它是较小巧的软件(只有16M)。但它对模数电路的混合仿真功能却十分强大,几乎100%地仿真出真实电路的结果,并且它在桌面上提供了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器和电压表、电流表等仪器仪表。它的界面直观,易学易用。它的很多功能模仿了SPICE的设计,但分析功能比PSPICE稍少一些。
(3) MATLAB产品族它们的一大特性是有众多的面向具体应用的工具箱和仿真块,包含了完整的函数集用来对图像信号处理、控制系统设计、神经网络等特殊应用进行分析和设计。它具有数据采集、报告生成和MATLAB语言编程产生独立C/C++代码等功能。MATLAB产品族具有下列功能:数据分析;数值和符号计算;工程与科学绘图;控制系统设计;数字图像信号处理;财务工程;建模、仿真、原型开发;应用开发;图形用户界面设计等。MATLAB产品族被广泛地应用于信号与图像处理、控制系统设计、通讯系统仿真等诸多领域。开放式的结构使MATLAB产品族很容易针对特定的需求进行扩充,从而在不断深化对问题的认识同时,提高自身的竞争力。

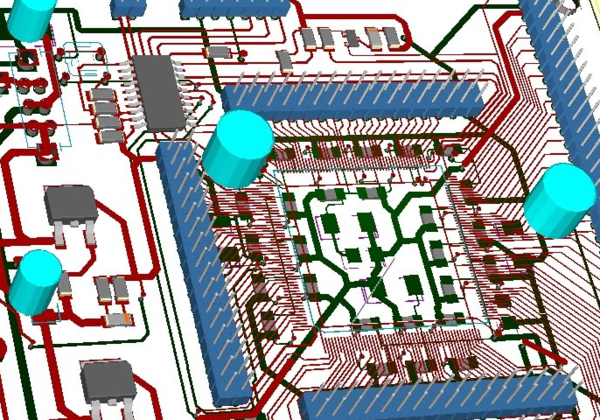

2、PCB设计软件
PCB(Printed—Circuit Board)设计软件种类很多,如
Protel; OrCAD;Viewlogic; PowerPCB; Cadence PSD;MentorGraphices的Expedition PCB;Zuken CadStart; Winboard/Windraft/Ivex-SPICE;PCB Studio; TANGO等等。目前在我国用得最多应属Protel,下面仅对此软件作一介绍。
Protel是PROTEL公司在20世纪80年代末推出的 CAD工具,是PCB设计者的首选软件。它较早在国内使用,普及率最高,有些高校的电路专业还专门开设Protel课程,几乎所在的电路公司都要用到它。早期的Protel主要作为印刷板自动布线工具使用,现在普遍使用的是Protel99SE,它是个完整的全方位电路设计系统,包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计(包含印刷电路板自动布局布线),可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能,并具有Client/Server(客户/服务器体系结构,同时还兼容一些其它设计软件的文件格式,如ORCAD、PSPICE、EXCEL等。使用多层印制线路板的自动布线,可实现高密度PCB的100%布通率。Protel软件功能强大、界面友好、使用方便,但它最具代表性的是电路设计和PCB设计。
3、IC设计软件
IC 设计工具很多,其中按市场所占份额排行为Cadence、Mentor Graphics和Synopsys。这三家都是ASIC设计领域相当有名的软件供应商。其它公司的软件相对来说使用者较少。中国华大公司也提供ASIC 设计软件(熊猫2000);另外近来出名的Avanti公司,是原来在Cadence的几个华人工程师创立的,他们的设计工具可以全面和Cadence公司的工具相抗衡,非常适用于深亚微米的IC设计。下出按用途对IC设计软件作一些介绍。
(1)设计输入工具这是任何一种EDA软件必须具备的基本功能。像Cadence的composer,viewlogic的viewdraw,硬件描述语言VHDL、 Verilog HDL是主要设计语言,许多设计输入工具都支持HDL。另外像Active—HDL和其它的设计输入方法,包括原理和状态机输入方法,设计FPGA/CPLD的工具大都可作为IC设计的输入手段,如Xilinx、Altera等公司提供的开发工具,Modelsim FPGA等。
(2)设计仿真工作我们使用EDA工具的一个最大好处是可以验证设计是否正确,几乎每个公司的EDA 产品都有仿真工具。Verilog—XL、NC—verilog用于Verilog仿真,Leapfrog用于VHDL仿真,Analog Artist用于模拟电路仿真。Viewlogic的仿真器有:viewsim门级电路仿真器,speedwaveVHDL仿真器,VCS— verilog仿真器。Mentor Graphics有其子公司Model Tech 出品的VHDL和Verilog双仿真器:Model Sim。Cadence、Synopsys用的是VSS(VHDL仿真器)。现在的趋势是各大EDA公司都逐渐用HDL仿真器作为电路验证的工具。
(3)综合工具 综合工具可以把HDL变成门级网表。这方面Synopsys工具占有较大的优势,它的Design Compile是作综合的工业标准,它还有另外一个产品叫Behavior Compiler,可以提供更高级的综合。另外最近美国又出了一家软件叫Ambit,说是比Synopsys的软件更有效,可以综合50万门的电路,速度更快。今年初Ambit被Cadence公司收购,为此Cadence放弃了它原来的综合软件Synergy。随着FPGA设计的规模越来越大,各EDA 公司又开发了用于FPGA设计的综合软件,比较有名的有:Synopsys的FPGA Express,Cadence的Synplity,Mentor的Leonardo,这三家的FPGA综合软件占了市场的绝大部分。
(4)布局和布线 在IC设计的布局布线工具中,Cadence软件是比较强的,它有很多产品,用于标准单元、门阵列已可实现交互布线。最有名的是Cadence spectra,它原来是用于PCB布线的,后来Cadence把它用来作IC的布线。其主要工具有:Cell3,Silicon Ensemble—标准单元布线器;Gate Ensemble—门阵列布线器;Design Planner—布局工具。其它各EDA软件开发公司也提供各自的布局布线工具。
(5)物理验证工具 物理验证工具包括版图设计工具、版图验证工具、版图提取工具等等。这方面Cadence也是很强的,其Dracula、Virtuso、Vampire等物理工具有很多的使用者。
(6)模拟电路仿真器前面讲的仿真器主要是针对数字电路的,对于模拟电路的仿真工具,普遍使用SPICE,这是唯一的选择。只不过是选择不同公司的SPICE,像 MiceoSim的PSPICE、Meta Soft的HSPICE等等。HSPICE现在被Avanti公司收购了。在众多的SPICE中,最好最准的当数HSPICE,作为IC设计,它的模型最多,仿真的精度也最高。
4、PLD设计工具
PLD(Programmable Logic Device)是一种由用户根据需要而自行构造逻辑功能的数字集成电路。目前主要有两大类型:CPLD(Complex PLD)和FPGA(Field Programmable Gate Array)。它们的基本设计方法是借助于EDA软件,用原理图、状态机、布尔表达式、硬件描述语言等方法,生成相应的目标文件,最后用编程器或下载电缆,由目标器件实现。生产PLD的厂家很多,但最有代表性的PLD厂家为Altera、Xilinx和Lattice 公司。
PLD的开发工具一般由器件生产厂家提供,但随着器件规模的不断增加,软件的复杂性也随之提高,目前由专门的软件公司与器件生产厂家合作,推出功能强大的设计软件。下面介绍主要器件生产厂家和开发工具。
(1) ALTERA 20世纪90年代以后发展很快。主要产品有:MAX3000/7000、FELX6K/10K、APEX20K、ACEX1K、Stratix等。其开发工具—MAX+PLUS II是较成功的PLD开发平台,最新又推出了Quartus II开发软件。Altera公司提供较多形式的设计输入手段,绑定第三方VHDL综合工具,如:综合软件FPGA Express、Leonard Spectrum,仿真软件ModelSim。
(2)ILINX FPGA的发明者。产品种类较全,主要有;XC9500/4000、Coolrunner(XPLA3)、Spartan、Vertex等系列,其最大的 Vertex—II Pro器件已达到800万门。开发软件为Foundation和ISE。通常来说,在欧洲用Xilinx的人多,在***和亚太地区用ALTERA的人多,在美国则是平分秋色。全球PLD/FPGA产品60%以上是由Altera和Xilinx提供的。可以讲Altera和Xilinx共同决定了PLD 技术的发展方向。
(3)Lattice—Vantis Lattice是ISP(In—System Programmability)技术的发明者,ISP技术极大地促进了PLD产品的发展,与ALTERA和XILINX相比,其开发工具比Altera 和Xilinx略逊一筹。中小规模PLD比较有特色,大规模PLD的竞争力还不够强(Lattice没有基于查找表技术的大规模FPGA),1999年推出可编程模拟器件,1999年收购Vantis(原AMD子公司),成为第三大可编程逻辑器件供应商。2001年12月收购Agere公司(原 Lucent微电子部)的FPGA部门。主要产品有ispLSI2000/5000/8000,MACH4/5。
(4)ACTEL 反熔丝(一次性烧写)PLD的领导得,由于反熔丝PLD抗辐射、耐高低温、功耗低、速度快,所以在军品和宇航级上有较大优势。ALTERA和XILINX则一般不涉足军品和宇航级市场。
(5)Quicklogic专业PLD/FPGA公司,以一次性反熔丝工艺为主,在中国地区销售量不大。
(6)Lucent 主要特点是有不少用于通讯领域的专用IP核,但PLD/FPGA不是Lucent的主要业务,在中国地区使用的人很少。
(7)ATMEL 中小规模PLD做得不错。ATMEL也做了一些与Altera和Xilinx兼容的片子,但在品质上与原厂家还是有一些差距,在高可*性产品中使用较少,多用在低端产品上。
(8)Clear Logic 生产与一些著名PLD/FPGA大公司兼容的芯片,这种芯片可将用户的设计一次性固化,不可编程,批量生产时的成本较低。
(9)WSI 生产PSD(单片机可编程外围芯片)产品。这是一种特殊的PLD,如最新的PSD8xx、PSD9xx集成了PLD、EPROM、Flash,并支持ISP(在线编程),集成度高,主要用于配合单片机工作。
PLD (可编程逻辑器件)是一种可以完全替代74系列及GAL、PLA的新型电路,只要有数字电路基础,会使用计算机,就可以进行PLD的开发。PLD的在线编程能力和强大的开发软件,使工程师可以在几天,甚至几分钟内就可完成以往几周才能完成的工作,并可将数百万门的复杂设计集成在一颗 芯片内。PLD技术在发达国家已成为电子工程师必备的技术。
5、其它EDA软件
(1) VHDL语言 超高速集成电路硬件描述语言(VHSIC Hardware Deseription Languagt,简称VHDL),是IEEE的一项标准设计语言。它源于美国国防部提出的超高速集成电路(Very High Speed Integrated Circuit,简称VHSIC)计划,是ASIC设计和PLD设计的一种主要输入工具。
(2)Veriolg HDL 是Verilog公司推出的硬件描述语言,在ASIC设计方面与VHDL语言平分秋色。
(3)其它EDA软件如专门用于微波电路设计和电力载波工具、PCB制作和工艺流程控制等领域的工具,在此就不作介绍了。
EDA的应用
EDA在教学、科研、产品设计与制造等各方面都发挥着巨大的作用。
在教学方面,几乎所有理工科(特别是电子信息)类的高校都开设了EDA课程。主要是让学生了解EDA的基本概念和基本原理、掌握用HDL语言编写规范、掌握逻辑综合的理论和算法、使用EDA工具进行电子电路课程的实验并从事简单系统的设计。一般学习电路仿真工具(如EWB、PSPICE)和PLD开发工具(如Altera/Xilinx的器件结构及开发系统),为今后工作打下基础。
科研方面主要利用电路仿真工具(EWB或PSPICE)进行电路设计与仿真;利用虚拟仪器进行产品测试;将CPLD/FPGA器件实际应用到仪器设备中;从事PCB设计和ASIC设计等。
在产品设计与制造方面,包括前期的计算机仿真,产品开发中的EDA工具应用、系统级模拟及测试环境的仿真,生产流水线的EDA技术应用、产品测试等各个环节。如PCB的制作、电子设备的研制与生产、电路板的焊接、ASIC的流片过程等。
从应用领域来看,EDA技术已经渗透到各行各业,如上文所说,包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域,都有EDA有应用。另外,EDA软件的功能日益强大,原来功能比较单一的软件,现在增加了很多新用途。如AutoCAD软件可用于机械及建筑设计,也扩展到建筑装璜及各类效果图,汽车和飞机的模型、电影特技等领域。
EDA技术的发展趋势
从目前的EDA技术来看,其发展趋势是政府重视、使用普及、应用文泛、工具多样、软件功能强大。
中国EDA市场已渐趋成熟,不过大部分设计工程师面向的是PC主板和小型ASIC领域,仅有小部分(约11%)的设计人员工发复杂的片上系统器件。为了与台湾和美国的设计工程师形成更有力的竞争,中国的设计队伍有必要购入一些最新的EDA技术。
在信息通信领域,要优先发展高速宽带信息网、深亚微米集成电路、新型元器件、计算机及软件技术、第三代移动通信技术、信息管理、信息安全技术,积极开拓以数字技术、网络技术为基础的新一代信息产品,发展新兴产业,培育新的经济增长点。要大力推进制造业信息化,积极开展计算机辅助设计(CAD)、计算机辅助工程(CAE)、计算机辅助工艺(CAPP)、计算机机辅助制造(CAM)、产品数据管理(PDM)、制造资源计划(MRPII)及企业资源管理(ERP)等。有条件的企业可开展“网络制造”,便于合作设计、合作制造,参与国内和国际竞争。开展“数控化”工程和“数字化”工程。自动化仪表的技术发展趋势的测试技术、控制技术与计算机技术、通信技术进一步融合,形成测量、控制、通信与计算机(M3C)结构。在ASIC和PLD设计方面,向超高速、高密度、低功耗、低电压方向发展。
外设技术与EDA工程相结合的市场前景看好,如组合超大屏幕的相关连接,多屏幕技术也有所发展。
中国自1995年以来加速开发半导体产业,先后建立了几所设计中心,推动系列设计活动以应对亚太地区其它EDA市场的竞争。
在EDA 软件开发方面,目前主要集中在美国。但各国也正在努力开发相应的工具。***、韩国都有ASIC设计工具,但不对外开放。中国华大集成电路设计中心,也提供IC设计软件,但性能不是很强。相信在不久的将来会有更多更好的设计工具有各地开花并结果。据最新统计显示,中国和印度正在成为电子设计自动化领域发展最快的两个市场,年复合增长率分别达到了50%和30%。
EDA技术发展迅猛,完全可以用日新月异来描述。EDA技术的应用广泛,现在已涉及到各行各业。EDA水平不断提高,设计工具趋于完美的地步。EDA市场日趋成熟,但我国的研发水平沿很有限,需迎头赶上。
电子设计竞赛要学一些什么?
电子设计竞赛最主要的方面为模数电路基础和单片机。可以先找一些简单的电路在学习基本知识的基础上提升一下自己的焊接技术。模电的二极管,三极管,数电的基本门电路需要好好学习,知道他们的功能,才能够知道在设计电路的时候怎么用。另外还需要学习好c语言,这些在电子设计赛中非常重要。
拓展资料:
全国大学生电子设计竞赛,是全国大学生电子设计竞赛是教育部倡导的大学生学科竞赛之一,面向大学生的群众性科技活动,目的在于推动高等学校促进信息与电子类学科课程体系和课程内容的改革。竞赛的特点是与高等学校相关专业的课程体系和课程内容改革密切结合,以推动其课程教学、教学改革和实验室建设工作。竞赛内容既有理论设计,又有实际制作,以全面检验和加强参赛学生的理论基础和实践创新能力。全国大学生电子设计竞赛的组织运行模式为:“政府主办、专家主导、学生主体、社会参与”十六字方针,以充分调动各方面的参与积极性。
振荡器的工作原理
振荡器的工作原理
主要有由电容器和电感器组成的LC回路,通过电场能和磁场能的相互转换产程自由振荡。要维持振荡还要有具有正反馈的放大电路
LC振荡器又分为变压器耦合式和三点式振荡器
现在很多应用石英晶体的石英晶体振荡器
还有用集成运放组成的LC振荡器。
我也没好好学这点...
机电一体化技术的主修科目
我是机电一体化专业毕业的,一下就是我们学的主干课程,还有一些本人的成绩,仅供学习时候参考。
机类:机械制图90分、工程力学98分、互换性与测量技术95分、机械设计基础92分、机械工程检测95分、机器人技术基础90分、工程材料及热处理93分、液压与气压传动技术96分、机械制造基础92分、计算机绘图98分
电类:C语言编程98分、电工学(Ⅰ97分、Ⅱ94分)、单片机原理及应用92分、电机拖动与控制87分、机电一体化概论87分、数控机床自动编程89分、数控技术80分、机床电器与PLC89分、数控机床维修91分
