简单模拟电路:EasyEDA够了(https://easyeda.com/),在线仿真
复杂点的信号分析:multisim
电源或高精度参数仿真:saber
射频电路仿真:ADS
初中电路仿真手机软件推荐,要汉化的。

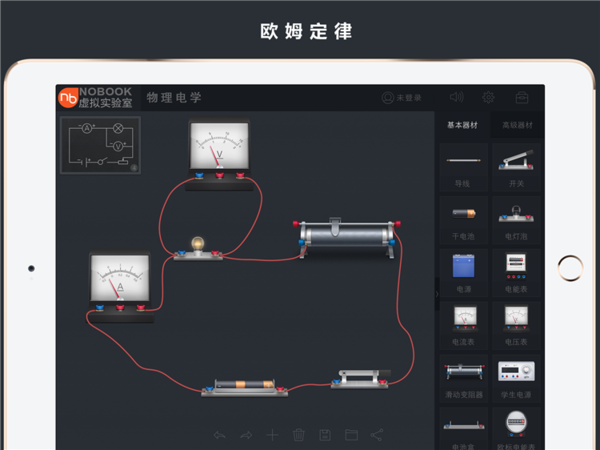

汉化的就是中文版的吗,我觉得NB物理实验系列的电路软件都还可以,并且他们是专门针对初高中设计的,你可以在 NOBOOK虚拟实验室 上下载到。下面的图是从网上盗来的 ,你可以参考一下
哪种数字电路仿真软件好用啊
这个要根据学的电路的方向而定。。。要是偏硬件的,就是需要制作实物出来,需要焊接电路板或者PCB仿真的话我觉得Protel就已经可以了。90或者99的版本虽然很老但是很实用。
要是偏数字方向的。尤其是数字逻辑电路的设计与仿真我觉得EWB是一款很简单很好用的软件。其主要缺点就是元件较少,但是操作非常简单。它的升级版Multisim功能相比而言更强大一些。对一些时序电路的模拟效果更明显也很好学。
要是单片机一类偏程序方向的试试Protues。。这个因为我的专业不怎么涉及,只是听老师说过所以就不再啰嗦了。
相对而言还有一些其他的软件比如PSPICE其主要功能是根据电路的物理构造分析其某些电子特性曲线。。也很实用。关键是看你什么专业什么具体的学习内容。我的建议是要是模拟电路就用EWB或者PSPICE要是数字电路Multisim就足矣了。。。
就没一个真正有电路仿真软件的么
仿真软件有很多,也分了很多领域,模型有很多,也分了很多领域,上手容易的有,上手难的也有,大致以下几种:
1.PSpice:最为常用的仿真软件,后来把orcad收购,之后又被cadecne收购,下载orcad或者cadence16.0,16.2等可以包含了,直接可以用。主要用于模拟电路仿真,数字电路仿真还有很多缺点。使用起来比较简单,windows操作习惯。
2.Multisim:NI公司的,和pspice有点类似,但是其支持直观的示波器图形,很适合新手使用,比较直观,功能和pspice类似,但是库绝对没有pspice多。使用也很简单,windows操作习惯。
3.ADS:安捷伦公司的顶级理论验证软件,主要用于高频仿真,功能强大,可以用于pcb的验证设计,IC验证设计,系统验证设计(CDMA,DVBT等),理论仿真的顶级软件,上手不是很容易。
4.Ansoftdesiger4.0:ansoft公司公司的软件,主要和ADS竞争的软件,功能和ADS类似,但是在高频方面没有ADS市场好。
5.Hyperlynx:mentor公司的,SI和EMC仿真软件,主要用于PCB板前和板后验证,可以验证3G或者6G的数字信号。新版的可以PI仿真.
6.SIwave软件,顶级的三维SI和PI仿真软件,板前板后都支持。据说比Hyperlynx性能好,但是上手没有Hyperlynx容易。
8.HFSS:Ansoft的理论仿真软件,同时支持PCB仿真,高频和天线应用比较多。
9.HSPICE:高速信号SI理论仿真和板前板后理论仿真,高速信号具有无比的精确多比如3G,10G信号等。
10.其他的IC的和FPGA的我没有列在上面,这些东西我不熟悉。
至于软件的下载,请到论坛上去,论坛的基本上可以找到所有的软件。邮箱没有办法发的,这些软件少则几百兆多则几G。
希望对你有用。
请大家推荐一款适合电路仿真的软件。
画原理图和PCB用protel,推荐protel 2004
仿真用pspice
这两个软件很常见的,下载/买盘都容易
电路仿真软件
ADS2008 ,是一款比较不错的射频模拟软体
在电驴上有下载,当当和卓越上有配套书籍
Microwave也可以,只是我没有用过。无法妄加评论
Ansoft侧重于无源的零件,感觉和ADS2008各有千秋
如果是入门觉得选择ADS2008是比较不错的,而且相关书籍也比较齐全。容易上手
但是要射频理论知识扎实,方能很好的驾驭它
电路仿真软件下载
用multisim,网上很多啊,实在找不着的话留下QQ,我传给你
我想下载“中文免费版电工电路仿真软件”能实用的,望知道的网友指导一下,谢谢!
Matlab可以仿真电力电子、拖动系统和电力系统的问题。Multizim、Pspisy、Protel99可以仿真电子电路,Proteus加Kuil仿真单片机电路、Max-plusII仿真PLD电路。
