这个方法主要适合将范围线导入Google Earth。
要求必须在Google Earth上和CAD图上找到一个公共基准点
先网上搜一个CAD插件下载:acad2kml.vlx,很小很好下载
在CAD中选择或画出范围线,然后将这根线以基准点移动到0,0坐标(最好新建文件操作),也就是说结果必须基准点的坐标是0,0
然后在Google earth中设置坐标,工具菜单->选项->3Dview选项卡,大概中间位置 选择“小数度数”,在Google earth找到你的基准点,滚轮放足够大将鼠标放到你的基准点位置,看右下角坐标,记下。
再在CAD中AP命令加载下载的acad2kml.vlx插件,输入"a2k"(不要引号),输入你记下经纬度,其他设定都取消不选择,绘图单位选“米”确定,选择保存Kml文件地址,再选着范围线,右键确定完成,最后双击运行导出的Kml文件就可能在Google earth中看到你的范围线了。无聊纯手打。
如何把谷歌地图的建筑物、道路等导入cass、cad中转化成平面图
1 在谷歌地球(或地图)上选定需要的区域
2 在区域内画一条线并量取线长S(m)
3 将该区域截屏,另存为图片
4 打开Cass(CAD),将图片插入CAD
5 Scale图片令图上线长等于S(m)
6 根据地形图成图规则,比着葫芦画瓢就行了。更多
怎么画线,能具体点吗?具体步骤能在详细点吧!
导入caSS中比例怎么改变?画完图如何去掉其他东西使他变成真正的平面图

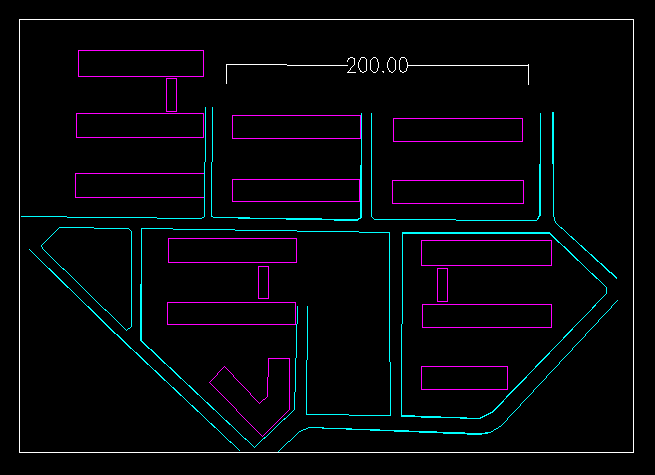

上图仅为示意图。

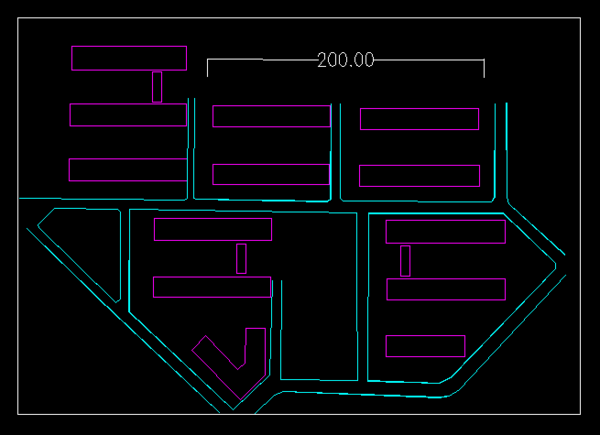

画完图后删除图片就变成真正的平面图了。
我的图片本来就小,不是很清晰,scale输入距离是量取的距离是实际距离还是?

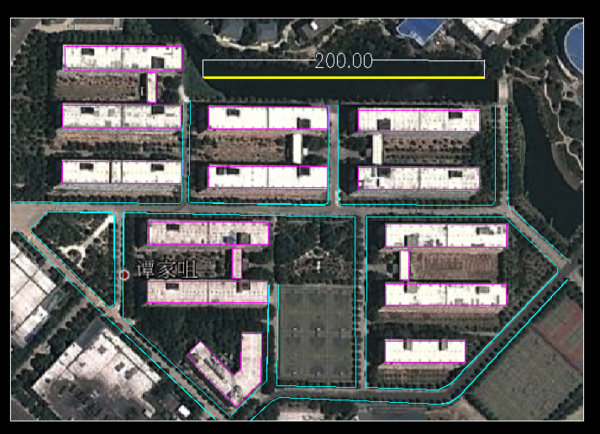

上图中那条黄色线从google earth上量得实际长度为200米,截图插入CAD后该线长度一般情况下不会正好是200米,用scale命令将图片缩放,使得该黄线长度=200米,就可以描图了。
不知道我说的明白没有?
会了,但是截取的图片本来就小,而我想让它变清晰而且图片比例尺变大,但是比例尺变大了那图片还是没有你图片上那么的清晰呀!怎么办呀!
图片不够清晰,描出图来精度可能要差一些,就算是学习了一种成图方法吧!
那我画好之后,如果要的地物的实际坐标等于说是一个地形图,如果按照谷歌地图上的是经度和纬度,那怎么转化?
Google earth采用的是WGS84系统(显示的是经纬度,可以投影成xy);地形图常用的坐标系为国家坐标系或地方坐标系(如北京54、西安80、天津地方等)。
由WGS84系统转换为西安80系统至少需要2个公共点(即同时具有WGS84和西安80两套坐标的点)才能求出两系之间的转换参数,否则是没有办法得到西安80坐标系坐标的。
如何把谷歌地图导入cad
把卫星地图截好,存成JPG文件然后打开CAD,新建文件,把文件背景色改成白色,然后把JPG文件导入进来就可以了
如何把CAD的坐标转换到谷歌地图中
如果你的AutoCAD图件坐标已经是按经纬度(小数点格式,比如96度25分21秒=96.4225)绘制,导出dxf格式后。那么通过globalmap软件将其转换成kml格式(谷歌地球可以导入)后,可在谷歌地球中打开。更多
怎么导出dxf格式,在CAD中吗?谷歌地球中转换kml格式,两个格式转换能说具体点吗?步骤能列出来吗?两个软件都刚接触........
那要是这种情况,要说的太多了。
globalmap软件将其dxf格式转换成kml格式文件,怎么转换,都是英文,,,,
下个中文版的~
谢谢,我用的是WGS84坐标(GPS打的点),坐标转换上去之后,与实际位置差距很大,是从CAD中导出DXF格式,还是从globalmap软件将其dxf格式转换成kml格式文件需要设置参数啊?
http://zhidao.baidu.com/question/126283969.html
你可以下载一个“谷歌GPS地图”试一下,它的坐标是矫正过的。误差在20米左右。
如何将谷歌卫星地图导入AutoCAD平面图?
求助,谁知道怎么把谷歌地图地形图导入CAD
可以使用奥维互动地图浏览器,在其中可以导出地形图,并将奥维对象矢量化导入CAD。
怎么把等高线导入到航片(谷歌地图也行)里 cad中。。。
1.在谷歌地图找两个知道坐标的已知点,如建筑物边角,道路交汇点等,必须要有两上
2.把谷歌地图做成图片.用CAD的插入---光栅图像参考把图片插入地形图里面,然后把两个以知点按坐标画出来,接着用对齐命令把图片上的两个已知点与画出的坐标点对齐,对齐时选等比例缩放就行了更多
是要用谷歌地球还是谷歌地图啊 还有做成图片是截图吗? 怎么跟等高线合在一起??
都行,哪个能截出清晰的图片就用哪个,把截出的图片插入到那个有等高线的CAD文件中去。然后用对齐命令,不会用就百度扫盲。
谢谢 不懂了再问你
怎样把谷歌地图里的路由导入到CAD图里,节约时间少画
这个问题在实际工作中会经常碰到,1、首先在要保证在google地图中能够显示街道级的影像。2、要去现场查看地形,测量一段参照物的尺寸。如道路、建筑总长等。3、在google地图中捕捉到需要地块的影像,并保存为图片格式的文件。4、在cad中插入该图片文件,安装轮廓勾勒基本框架。5、因为地图图片的比例和现场的比例是一致的,只是比例因子有差异。6、调用2中记录的参照物的尺寸,用比例缩放将参照物勾勒的cad尺寸和现场尺寸统一。注:以上出图准确率可到达90%。希望有用,如有更好的方法请赐教。
你这招我会,有没有别的招?
