具体如下:

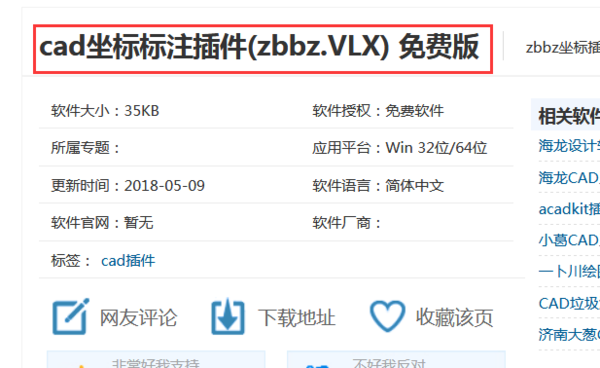

1、首先,打开浏览器在网上下载好坐标标注插件—zbbz。

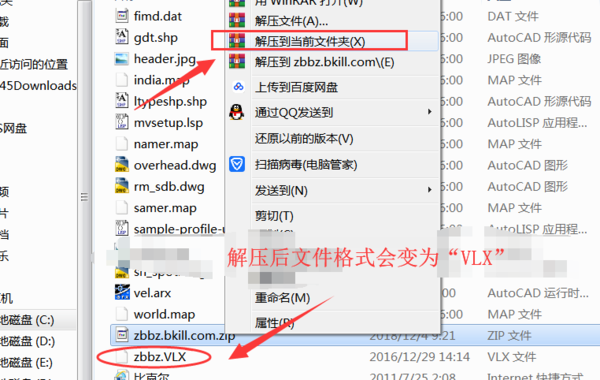

2、下载好之后,我们可以发现下载好的坐标标注插件一般是“zip”格式,那么需要先把它解压成为“VLX”格式,如果不先进行解压的话,在后面的加载过程中是找不到这个文件的。

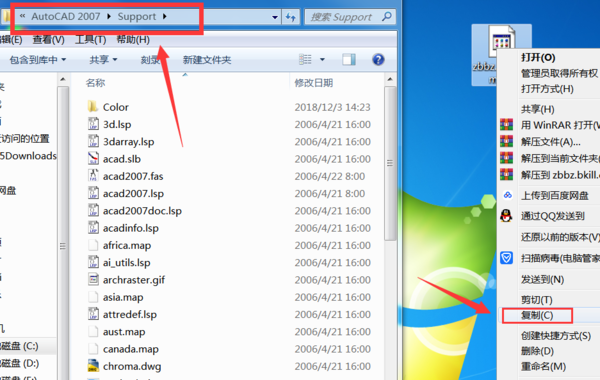

3、解压好坐标标注插件之后,将它复制到CAD的安装目录下的Support文件夹中。

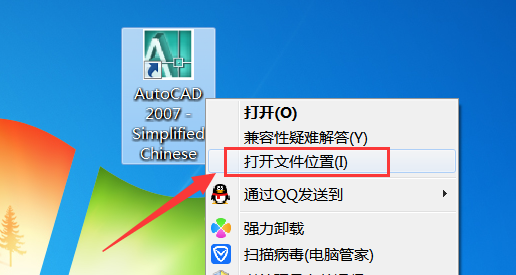

4、如果不知道自己CAD安装路径的,可以在桌面找到CAD图标单击右键在窗口下方,选择“打开文件位置”,就可以直接去到CAD文件夹。

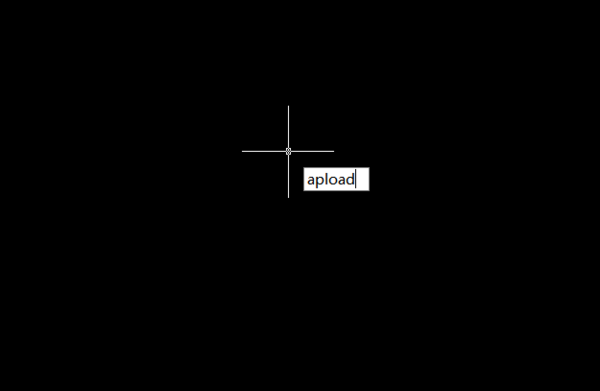

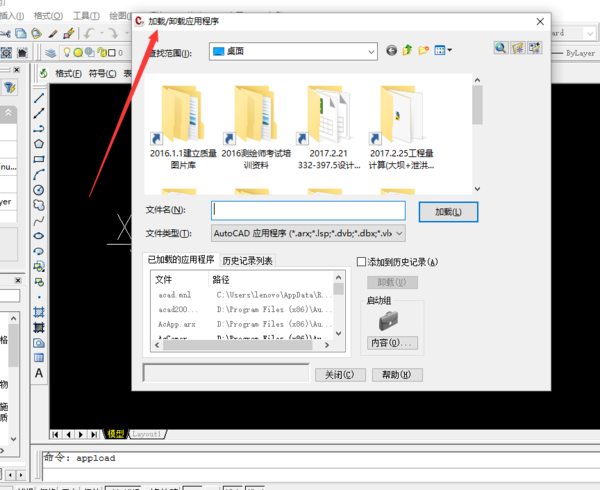

5、然后打开CAD软件,在绘图状态下输入命令“appload”,并调出程序加载窗口。

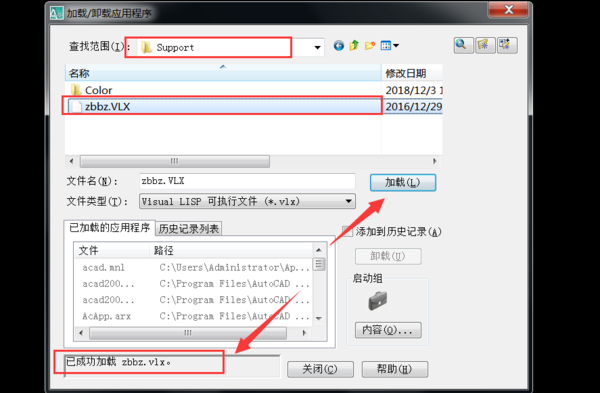

6、然后在弹出的对话框中找到Support文件夹下的坐标标注插件点击加载,看到窗口左下角显示“已成功加载”后关闭窗口。

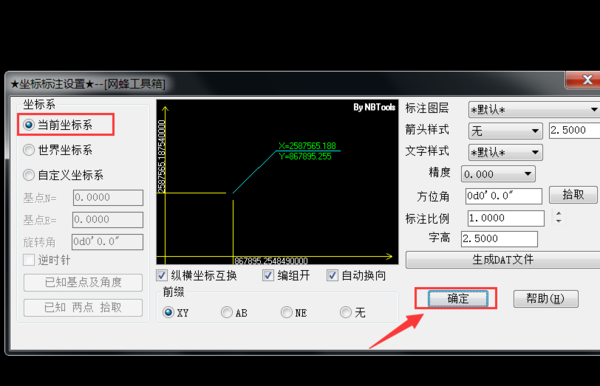

7、在CAD中随意绘制一个矩形,输入命令“zbbz”回车,调出坐标标注设置窗口。坐标系选择“当前坐标”其余选项不变,点击确定。(这个窗口只有在第一次执行“zbbz”命令时需要设置)

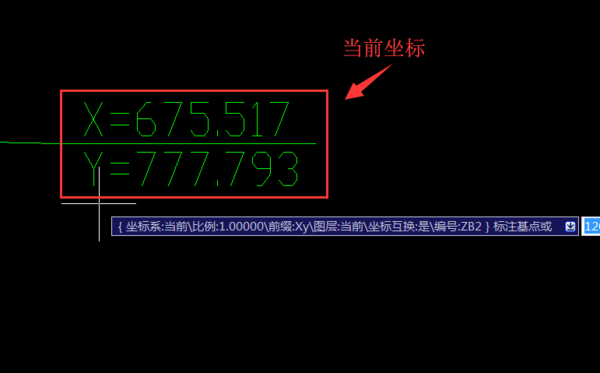

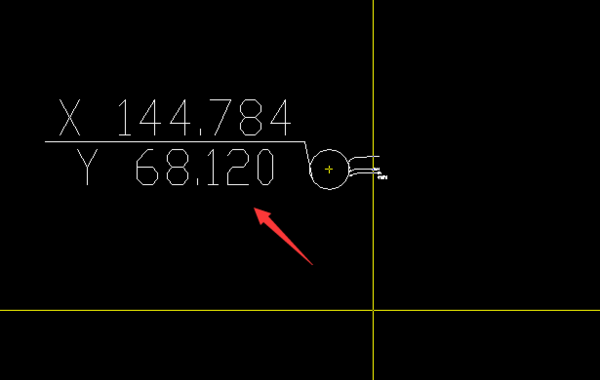

8、设置完坐标属性后在绘图区随意点击一个点,然后移动鼠标就可以看见该点的坐标标注。
扩展资料:
注意事项:
1、下载好标注插件后,加载完成后就可以用了,这个方法很方便。
2、用805插件也可以标注。
3、绘图始终使用1:1比例,为改变图样的大小,可在打印时于图纸空间内设置不同的打印比例。
4、当处理较小区域的图案时,可以减小图案的比例因子值;相反地,当处理较大区域的图案填充时,则可以增加图案的比例因子值。
CAD坐标标注软件如何使用
1.下载后解压,将文件复制到CAD的安装目录Support文件夹内(如:C:\Program Files\AutoCAD 200*\Support);
2.打开CAD,输入命令appload,将会弹出一个对话框,点击"启动组(Startup Suite)"下面的公文包图标(或"内容"(Contents...)),弹出启动组一对话框,点"添加(Add...)"找到你刚才文件所保存的位置(C:\Program Files\AutoCAD 200*\Support下),选择zbbz.vlx文件,点"加载(Add)","关闭(close)"两个对话框;
3.以后每次启动CAD,都可使用命令zbbz,实现XY同时标注.
怎样在CAD坐标标注软件当中自定义坐标系?
调出UCS工具栏(在软件右上角空白区域右键--ZWCAD—UCS)。
改变视图后,可以根据自己需要建立不同的三维坐标系,使用三点UCS,先定位原点然后确定x轴正方向和y轴正方向。在建立的xy轴平面向可以进行所需操作。切换其他视图时再次使用此功能改变三维坐标即可。
此功能的应用虽然和AUTOCAD有部分区别,但是效果上并不差于AUTOCAD的随视图改变而自动改变三维坐标系,唯一不同的地方就是在中望CAD中切换三维坐标后需要自己定义一次,对客户的操作增加一步,如果不考虑操作的因素,用户初次接触三维坐标转换的话对用户来说也比较容易接受,因为在切换三维坐标后通过这个功能可以提醒用户自定义所在的操作界面,就算是当前视图不在XY轴坐标系用户也可以通过定义,对不在当前视图的三维界面进行操作。
cad怎么利用坐标标注插件快速进行坐标标注
一、在CAD软件中如果想进行坐标标注需要下载第三方插件,因为CAD本身带的坐标标注不完整。目前坐标标注有两款使用率较高:
第一款是:常青藤,第二款是“ZBBZ”
这两款插件可以在各大CAD论坛里面免费下载
二、接下来分别介绍一下这两款插件嵌入CAD软件中。
第一款:常青藤。

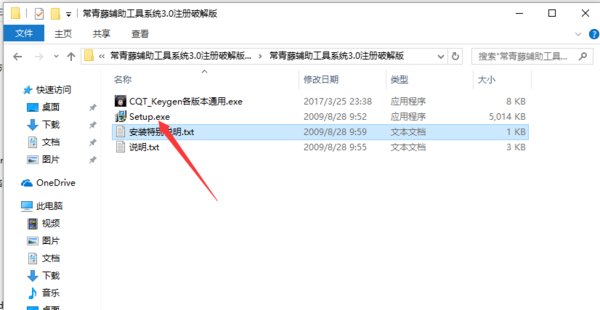

常青藤软件下载完毕后,首先进行“setup.exe”程序安装

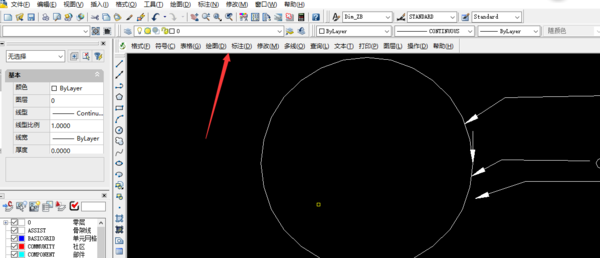

(2)安装路径安默认路径保存,安装完毕后,打开CDA软件,在CAD软件中增加了常青藤工具栏

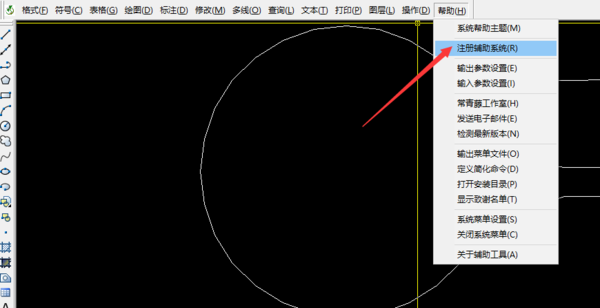

(3)在常青藤工具栏中点帮助选项,在帮助选项下拉菜单中选择“注册辅助系统”
(4)注册辅助系统打开以后,将“本机序列号”复制,

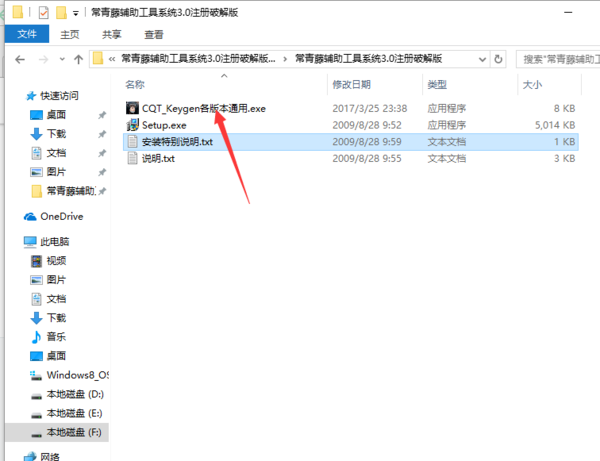

(5)将本机序列号复制以后,通过常青藤注册机结算出注册码

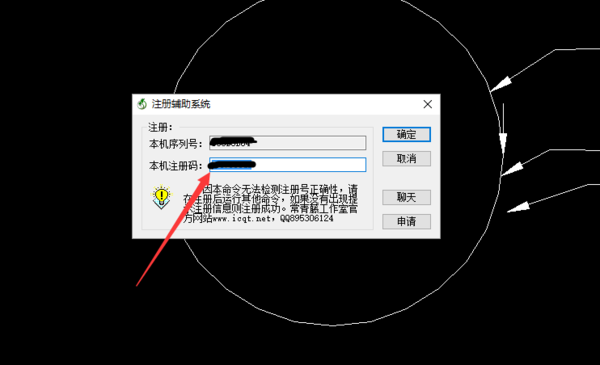

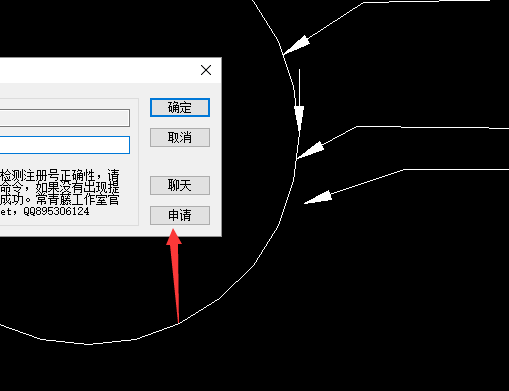

(6)将结算的注册码,填入“注册辅助系统”中的“本机注册码”,然后点击“申请”,然后确定,至此常青藤注册成功,关闭CAD软件,重新打开
(7)在常青藤工具栏中选择“标注”-“绘制坐标标注”,点击需要标记坐标的地方,完成。
第二款:ZBBZ
(1)将CAD软件打开,在命令行中输入"appload",打开”加载/卸载应用程序”对话框,在所列文件中找到“zbbz.vlx”插件,点击“加载”按钮
(2)点击“加载”按钮之后,关闭”加载/卸载应用程序”,最后关闭CAD软件,然后重新启动CAD软件,在新启动的CAD软件中的命令行输入“zbbz”快捷命令,

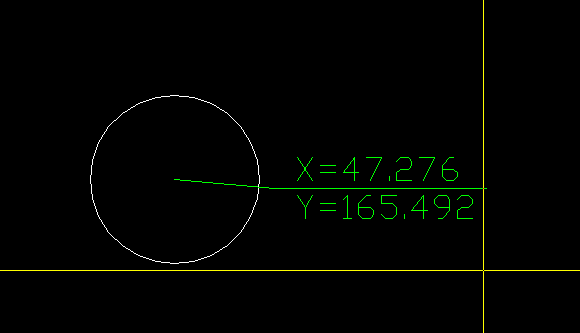

(3)输入“zbbz”快捷命令后,按空格键,选择需要标注坐标的点,
(4)至此,两种标注坐标的方法介绍完毕
有什么软件能在手机上标注cad图纸坐标
只要你的平面图中标注的坐标和实际坐标是对应的,不需要调整啊。应该考虑比例尺的原因,很多平面图会在原始测量图上放大或缩小。但是这就出现一个问题,以后修改平面图的时候无法很好的定位。你要算好比例,把图选缩放回到cad的比例尺中,然后按图中坐标,把图移到cad的坐标中即可!
谁能给我一个自动标注CAD坐标的插件呢?谢谢!
助人为乐,免费赠送。
一般是将坐标标注文件zbbz.vlx放在CAD根目录下的support文件夹里,使用时点击“工具”菜单栏,选择“加载应用程序”选项,点击support文件夹,加载zbbz.vlx,然后在下面一个启动组内容将zbbz.vlx也点选,以后每次用标注坐标时,在命令行里输入zbbz,就可以将坐标中的X、Y都给标出来了。注意使用CAD命令时只能用英文输入法。
cad直接标注坐标需要加什么软件
不需要啊。
直接有坐标标注的
cad哪个版本带坐标标注
自己按个坐标标注的小插件,才几十KB。把这个文件放在support/zbbz。下面。打开CAD文件。点击工具-加载应用程序。找到刚才存放的zbbz文件,点击zbbz再加载。完了关闭。在CAD里面就直接输入zbbz命令,就把坐标标注标上去了。
